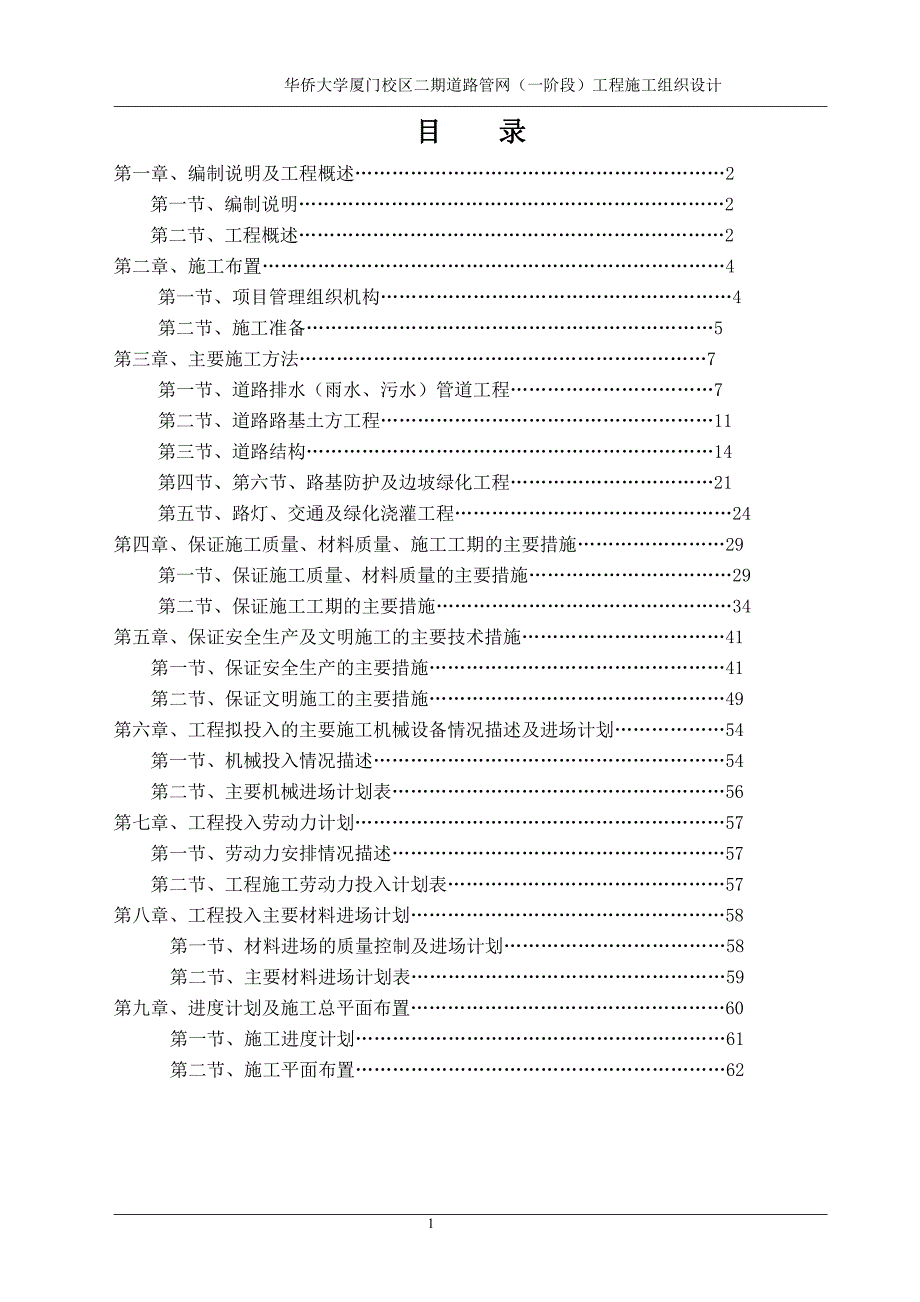

华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计1目目录录第一章、编制说明及工程概述……………………………………………………2第一节、编制说明……………………………………………………………2第二节、工程概述……………………………………………………………2第二章、施工布置…………………………………………………………………4第一节、项目管理组织机构…………………………………………………4第二节、施工准备…………………………………………………………5第三章、主要施工方法…………………………………………………………7第一节、道路排水(雨水、污水)管道工程……………………………7第二节、道路路基土方工程………………………………………………11第三节、道路结构…………………………………………………………14第四节、第六节、路基防护及边坡绿化工程……………………………21第五节、路灯、交通及绿化浇灌工程………………………………………24第四章、保证施工质量、材料质量、施工工期的主要措施……………………29第一节、保证施工质量、材料质量的主要措施……………………………29第二节、保证施工工期的主要措施…………………………………………34第五章、保证安全生产及文明施工的主要技术措施……………………………41第一节、保证安全生产的主要措施…………………………………………41第二节、保证文明施工的主要措施…………………………………………49第六章、工程拟投入的主要施工机械设备情况描述及进场计划………………54第一节、机械投入情况描述…………………………………………………54第二节、主要机械进场计划表………………………………………………56第七章、工程投入劳动力计划……………………………………………………57第一节、劳动力安排情况描述………………………………………………57第二节、工程施工劳动力投入计划表………………………………………57第八章、工程投入主要材料进场计划……………………………………………58第一节、材料进场的质量控制及进场计划………………………………58第二节、主要材料进场计划表……………………………………………59第九章、进度计划及施工总平面布置……………………………………………60第一节、施工进度计划……………………………………………………61第二节、施工平面布置……………………………………………………62华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计2第一章第一章编制说明及工程概编制说明及工程概述述第一节第一节 编制说明编制说明一、编制依据1、华侨大学厦门校区二期道路管网(一阶段)工程招、投标文件、答疑纪要、工程量清单及施工设计图。
2、设计、施工涉及采用的现行规范与标准二、编制原则1、遵循合同文件条款的原则在编制施工组织设计过程中,根据合同文件的规定、做到统一标准、规范编制2、遵循与设计、规范和验收保持一致的原则在编写施工工艺时,严格按设计要求,认真执行现行施工技术规范和验收标准,确保工程质量3、坚持实事求是的原则在制订本施工组织设计时,根据我项目部施工经验和管理水平,坚持科学组织,合理安排,均衡生产,确保优质、高效地完成工程施工4、坚持施工全过程、全方位严格管理的原则在每道工序施工中,加大自检自查力度,严格执行监理工程师的指令,尊重并服从监理意见,严格管理5、坚持专业化作业与综合管理的原则在工程组织实施的过程中,以专业队为基本作业单元,充分发挥人员和设备的优势,同时采取综合管理手段合理调配,以达到整体优化的目的三、编制范围本次施工标段范围包括道路工程、雨、污水工程、交通工程、路灯工程、绿化浇灌工程、地下室入口、立交框架涵及人行地下通道等第二节第二节 工程概述工程概述建设单位:厦门东区开发公司设计单位:华侨大学建筑设计院勘察单位:厦门地质工程勘察院监理单位:厦门市东区建设监理有限公司施工单位:厦门市同安区第一建筑工程公司监督单位:厦门市建设工程质量与安全监督站一、工程概况本工程位于厦门市集美区华侨大学厦门校区内,本项目包括:连接厦门校区 2#路以华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计3北的 5、6 号道路,连接学生餐厅的 11、12 号道路,校区北侧运动区周边的 13、14、15号道路,学生宿舍 BC 区西北侧的 6 号道路, ,设计车速 15-20km/h,为城市Ⅱ级支路,6、13 号路车行道:10m,人行道:3.5m;5、11、12.14、15#道路车道:7m,人行道:3.5m;16 号路人车混行道:6m;按抗震烈度 7 度设防。
本工程建设内容包括:路基、路面工程、雨水工程、污水工程、路灯工程、及道路附属工程二、气象条件厦门市属东南沿海亚热带海洋性气候,全年温湿多雨,冬天严寒,填无酷暑,温度适中,气候宜人多年平均气温 20.9℃,七八月间平均气温 28.4~28.2℃,极端最高 38.3℃,极端最低-1.0℃ 降雨量充沛, 厦门市气象局1950~1992年统计资料, 43年平均降雨量为1460.1mm,5~9 月为雨季,同时受台风影响主要风向为东北向,次为东南向,9 月至翌年 4 月多为东北向,为沿海大风季节,平均风力 3~4 级;7~9 月为台风季节,风力可达 8 级以上,最大可达 12 级华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计4第二章第二章施工部署施工部署第一节第一节 项目管理组织机构项目管理组织机构一、施工组织机构图中标后,我公司马上抽调了强有力的管理、技术力量,按照投标承诺人员组建了“华侨大学厦门校区二期道路管网(一阶段)工程项目经理部”,组成矩阵式的项目管理体系,实行项目经理负责制,全面认真履行合同项目经理部设两部,以专业工程队为基本作业单位,其组织机构图如下所示:项目经理 刘曙光项目技术负责人 杨基剑施 工 管 理 部质 量 技 术 管 理 部材 料设 备 部经 营 部办 公 后 勤 部华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计5二、管理机构设置1、本工程实施项目经理责任制,成立本工程项目经理部,全权负责本工程的组织、管理、协调、指挥。
公司的职能部门配合项目部的各项工作项目部下设生产经营部、生产技术部、办公室,成立由以项目经理为核心,技术负责人的两人领导小组,负责项目实施过程中的各项事务三、施工管理目标1、质量目标——合同段质量评定:合格2、工期目标——总工期 120 日历天3、安全生产目标——确保安全生产、无责任事故4、文明施工目标——切实实行文明施工,争创文明施工标准化工地第二节第二节 施工准备施工准备一、技术准备1.由项目总工程师组织项目部和工程队技术人员, 详细阅读设计文件, 审核设计图纸,进行现场核对,做好技术交底准备工作,组织学习市政、公路施工技术规范及检验标准2.按照业主提供的测量技术资料,组织导线点贯通复测和水准点复核,复测成果经监理工程师审核无误后组织施工定位放线, 并补充丢失或施工要求增加的桩橛 对重要构筑物及个别地形复杂地段的线路进行精密测量, 并埋设永久桩和护桩, 确保导线点和水准点准确无误,以达到规范规定的精度要求3.依据业主提供的参考资料和现场踏勘调查情况, 对各种工程材料做进一步核实并取样鉴定,及时向监理工程师提供试验鉴定结果,在合格的基础上搞好各种砼、砂浆等配合比的选定试验工作; 对外购的成品、 半成品等材料及时按规定取样检验, 以选定采购厂家。
4.指派工地试验员,做好土质、砂石料、水泥、钢材、外加剂等材料的取样试验,选好砼、砂浆配合比5.对队伍驻地、线外便道等临时工程用地,根据施工部署,按国家和当地政府有关文件规定,组织协调小组做好租地工作6.协助业主办好界内的征地拆迁工作,以便能及时提供施工场地二、临时工程根据工程项目、施工方案和周围环境,本着“节约成本、施工必需”的原则进行临时工华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计6程布设1、进场施工便道设置进场后先进行表土的清理、软基的处理,结合地形的需要沿线开辟施工便道2、场内施工便道设置施工现场的各种机械、设备、人员、材料输送的调配、周转,设置场内便道时要注意必须先进行清皮,软基处理后进场,以免造成窝工浪费3、其余临时工程设置详见施工总平面布置华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计7第三章第三章主要施工方法主要施工方法第一节第一节 道路排水(雨水、污水)管道道路排水(雨水、污水)管道工程工程施工方法选用开槽施工方法, 根据沟槽深度和地质情况, 局部地段选用钢板桩支撑沟槽1、管道施工工艺流程沟槽开挖→支撑→明沟降排水→基础处理垫层→管道铺设→管道接口检查井砌筑→沟槽回填2、沟槽开挖沟槽开挖前进行测量放样, 沟槽开挖深度需用水准仪控制开挖。
开挖沟槽采用液压履带挖掘机挖土,防止塌方在采用机械挖土时,为防止超挖或扰动槽底土层,机械挖土控制在距槽底标高以上20cm,预留底层土,再用人工挖出,修整槽底、边挖边修,并立即进行基础施工如发现超挖,必须进行处理,严禁用土回填人工清底清除出的松散土、淤泥、大块石等集中后,由起吊机械吊出沟槽外,操作人员不准站在臂杆回转半径以内要随时注意槽内水的排放, 在修槽底的同时又应同时做好明水的排放, 在槽的两侧近窨井处设集水坑以便排水3、砂基垫层材料采用自卸车或翻斗车运至现场,材质满足设计要求铺筑砂基前,基底的泥浆进行人工清除,基层面较为平坦检测砂的含水量,根据砂的含水量确认是否能达到压实的要求,若含水量不足采用洒水法,不允许大水灌槽,以保护槽体的安全和保持干槽状态 经初步平整后用振动夯锤及振动棒振实至密实度要求并设计的坡度进行人工平整4、管道敷设4.1 砂基完成后,进行水准高程复测,符合设计高程的要求基础施工完成可排管,管的中线位置采用水准仪控制采用管材:雨水采用:管径为φ600 高密度聚乙烯缠绕增强管;φ500~φ200 的硬聚氯乙烯双壁波纹排水管,污水采用φ300 的高密度聚乙烯缠绕增强管4.2 管材运至现场放置在所排井位段的一侧,根据现场的实际情况,卸管及排管时吊车的支撑点均在沟槽边坡 2m 外,防止塌方。
装卸过程中,严禁用钢丝绳穿心吊运,起吊是轻起轻落, 防止碰撞损坏管端 卸管及排管用的钢丝绳吊索应用允许力大于管重 5 倍以上,钢丝绳长度应大于管径 5 倍以上,并采用双箍绑扎4.3 成品管道运至施工现场, 应按照产品标准进行逐节检验, 不符合标准的不得使用,华侨大学厦门校区二期道路管网(一阶段)工程施工组织设计8并做好标志及时处理 运到沟槽边待用的管节应垂直槽边放置并垫块, 吊卸管时应有专人指挥,操作人员集中思想,听从指挥,并遵循起重吊机安全操作规程4.4 排管时应清除基础表面污泥、杂物、积水,复核好高程栏板和中心桩位置管节在沟槽内移动时,操作人员应密切配合,防止碰撞4.5 排管时,应以管内底标高为准在检查井处排管时,应控制好检查井的内净尺寸4.6 管道安装采用吊车吊装,人工配合的方法人工配合采用吊链(手拉葫芦)拉入法即在已安装稳固的管子上拴住钢丝绳,在待拉入管子承口处架上后背横梁,用钢丝绳和吊链(手拉葫芦)连好绷紧对正,两侧同步拉吊链,将已套好橡胶圈的插口经撞口后拉入承口中注意随时校正橡胶圈位置和状况吊链拉入法安装:管子吊装时,以逆流方向铺设,承口应朝向水流来的方向每天完成后,采用定型模板对管子两头进行临时封堵以免泥水流水入管道内,造成后期清理,费用工时。
4.7 管道敷设的质量标准:管道顺直,管道稳定,管底坡底不得有倒流水;排管时,基础表面无淤泥等杂物;管座砼应振捣密实,与管壁紧密结合;管道内不得有泥土、建筑垃圾等杂物;自应力混凝土管不得截断使用5、管道接口5.1 承插式胶圈连接橡胶圈材料随管道厂家直接提供, 在使用前均经过检查看是否符合国家ZBQ43001-87标准的有关规定要求, 是否满足保证不污染水质的要求, 同时是否满足物理性能指标的要求,必要时作相应的检验橡胶圈的使。
