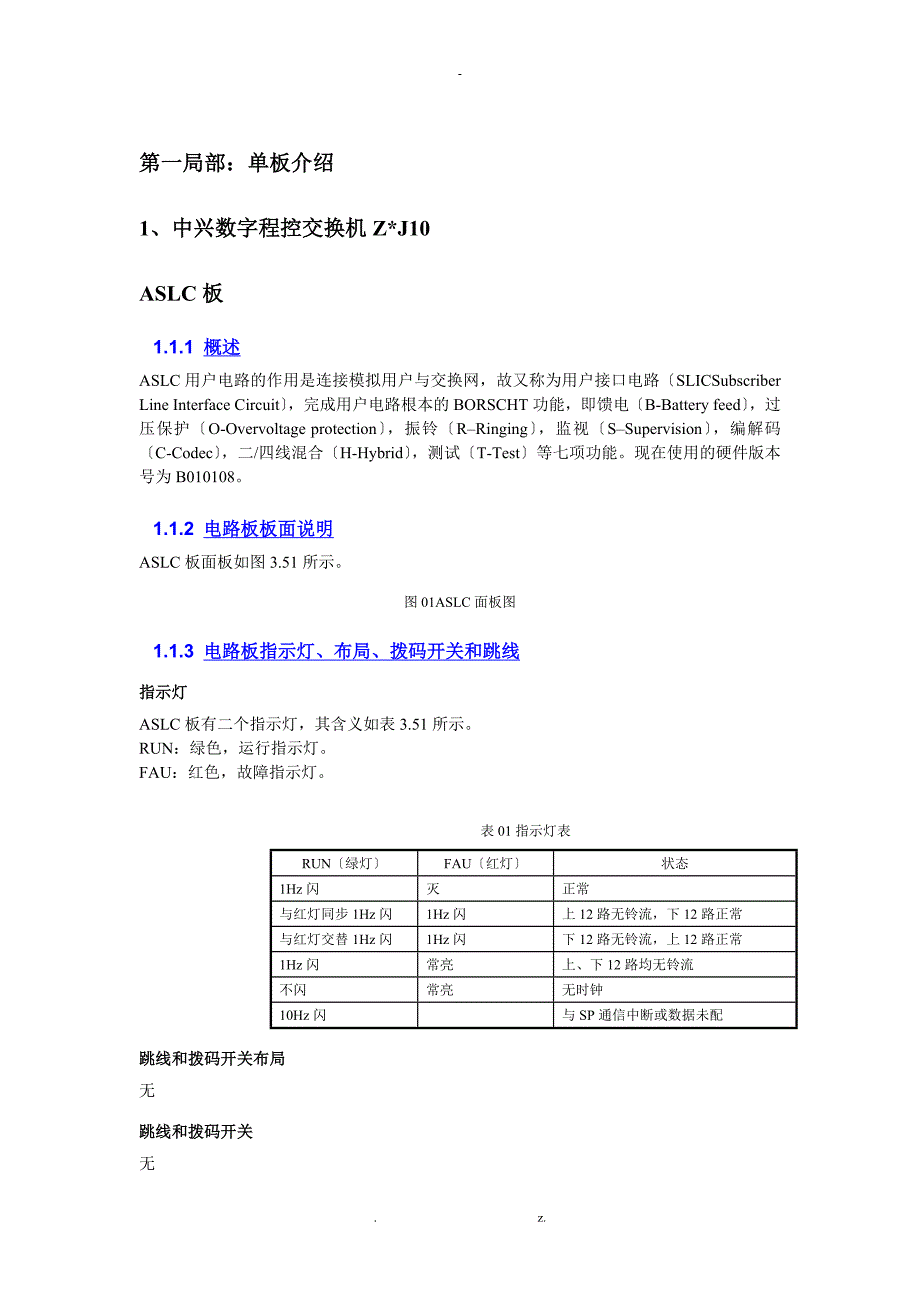

第一局部：单板介绍1、中兴数字程控交换机Z*J10ASLC板1.1.1 概述ASLC用户电路的作用是连接模拟用户与交换网，故又称为用户接口电路〔SLICSubscriber Line Interface Circuit〕，完成用户电路根本的BORSCHT功能，即馈电〔B-Battery feed〕，过压保护〔O-Overvoltage protection〕，振铃〔R–Ringing〕，监视〔S–Supervision〕，编解码〔C-Codec〕，二/四线混合〔H-Hybrid〕，测试〔T-Test〕等七项功能现在使用的硬件版本号为B0101081.1.2 电路板板面说明ASLC板面板如图3.51所示图01ASLC面板图1.1.3 电路板指示灯、布局、拨码开关和跳线指示灯ASLC板有二个指示灯，其含义如表3.51所示RUN：绿色，运行指示灯FAU：红色，故障指示灯表01指示灯表RUN〔绿灯〕FAU〔红灯〕状态1Hz闪灭正常与红灯同步1Hz闪1Hz闪上12路无铃流，下12路正常与红灯交替1Hz闪1Hz闪下12路无铃流，上12路正常1Hz闪常亮上、下12路均无铃流不闪常亮无时钟10Hz闪与SP通信中断或数据未配跳线和拨码开关布局无跳线和拨码开关无1.1.4 指标与带电插拔支持带电插拔。
SP板1.1.5 概述SP板是用户处理器板，用于Z*J10B型机的用户单元SP板向用户板及测试板提供8MHZ，2MHZ，8KHZ时钟；提供2条双向HDLC通讯的2M HW；还提供2条双向话路使用的8M HW线；另留4条2MHW供四块MTT 高阻复用，提供测试板和一些资源板的功能SP还提供2条双向8MPCM链路至T网SP能自主完成用户单元内的话路接续由于用户单元超过128路用户，SP与驱动板都实行主备用SP板插于交换机用户框BSLC、BALT或BAMT、BRUD内硬件版本为B0004031.1.6 电路板板面说明SP板面板如图3.131所示图01SP面板图1.1.7 电路板指示灯、布局、拨码开关和跳线指示灯SP板有4个指示灯，其含义如表3.131所示表01FBI板上指示灯灯名颜色含义说明正常状态RUN绿正常运行指示灯常亮：表示电路板运行不正常1秒亮1秒灭：表示电路板运行正常1秒亮1秒灭FAU红错误状态指示灯亮：表示本板故障灭：表示本板正常灭MST绿主用状态运行指示灯亮：表示本板主用灭：表示主用无效常亮或常灭RES绿备用状态运行指示灯亮：表示本板备用灭：表示备用无效常亮或常灭跳线和拨码开关布局图3.132为SP电路板跳线布局示意图。
图02SP跳线示意图1.1.8 指标与带电插拔SP板提供至T网最多可以提供4条8M HW共480个双向时隙，可以到达用户集中比为1：1的指标该板可以带电插拔，但严禁拔主用板TNET板1.1.9 概述TNET板是时钟交换网板，用于紧凑型4K网模块，是一个单T构造时分无阻塞交换网络，容量为4K×4K时隙，PCM总线速度为8Mb/s,采用双入单出热主备用工作方式同时单板本身带有同步时钟，可以接收四路来自数字中继板DTI和光接口板FBI平衡传送过来的8kHz时钟基准信号硬件版本为B0301001.1.10 电路板板面说明TNET板面板如图3.251所示图01TNET面板图1.1.11 电路板指示灯、布局、拨码开关和跳线指示灯TNET板有九个指示灯，其含义如表3.251所示表01TENT板上指示灯灯名颜色含义说明正常状态RUN绿正常运行指示灯1Hz闪表示TNET运行正常；10Hz闪表示程序加载或与MP通讯断1Hz闪烁FAU红错误状态指示灯亮：表示本板故障灭：表示本板正常灭MST绿主用状态运行指示灯亮：表示本板主用灭：表示主用无效常亮或常灭RES绿备用状态运行指示灯亮：表示本板备用灭：表示备用无效常亮或常灭CLK绿时钟控制器正常运行指示灯常亮：表示时钟同步控制器运行正常闪烁：表示OC*O晶振正在预热常亮SELEN绿手动选用时钟基准使能指示灯亮：表示手动选择基准使能灭：表示手动选择基准无效REFI(2)绿基准指示灯三个基准指示灯REFI的亮和灭分别代表二进制的"1〞和"0〞，从上到下表示二进制的高位到低位，共代表5种状态，"000〞表示无基准输入；"001〞、"010〞、"011〞和"100〞四种状态分别表示取四路输入中的哪一路时钟；"101〞表示取CKI板基准REFI(1)REFI(0)TNET面板上有四个按钮，其含义如表3.252所示。
表02TNET板上按钮按钮名含义说明SELEN手动选用时钟基准使能开关按此开关，手动选用时钟基准使能指示灯亮或者灭，只有在SELEN亮时，才可以按SEL按钮手动选择时钟基准SEL手动选用时钟基准开关通过此开关，可以顺序选择4路时钟基准中的1路SW主备倒换开关通过按此开关，可以使主用TNET板由主用变为备用RST复位开关按动此按钮可以使单板复位重启跳线和拨码开关布局无跳线和拨码开关无1.1.12 指标与带电插拔本板可以带电插拔，但严禁拔主用板PMON板1.1.13 概述为了确保各单板工作的可靠及运行环境的平安，对于大型程控交换设备来说，一个完善的告警和环境检测系统是必不可少的环境监控板PMON合并了原来的监控板〔MONI〕和环境板〔PEPD〕的功能可以实现对程控交换机房的环境进展监控，并把情况实时的上报MP，确保系统运行的平安PMON还可以通过8路RS485总线对时钟板〔SYCK〕,光接口板〔FBI〕，光中继板〔ODT〕，电源板〔POWER〕，交换网接口板〔DSNI〕进展监控，把各单板的工作情况上报给MP板，以提高系统可靠性同时提供两个RS232供用户备用1.1.14 电路板板面说明图01PMON板面板图1.1.15 电路板指示灯、布局、拨码开关和跳线指示灯PMON板有两个指示灯，其含义如表3.381所示。
表01PMON板指示灯灯名颜色含义说明正常状态RUN绿运行指示灯常亮或快闪：表示电路板运行不正常，通讯断或无监控对象1秒亮1秒灭：表示电路板运行正常1秒亮1秒灭FAU红故障指示亮：表示本板故障〔奇偶校验〕灭：灭时观察RUN灯状态常灭跳线和拨码开关布局无跳线和拨码开关表02 模拟外界参数的输入跳接*701仿真湿度信号1，2脚仿真温度信号3，4脚仿真红外信号5，6脚仿真烟雾温度信号7，8脚正常运行断开1.1.16 指标与带电插拔PMON板具有8个RS485硬件通道与两个RS232硬件通道资源，同时具有四种环境参数采集功能，分别是红外告警，环境温度值，环境湿度值，烟雾告有两对与MP的通信接口支持带电插拔功能ASIG板〔B9906〕1.1.17 概述Z*J10-ASIG B9906模拟信令板位于DT层，可与DTI混插其主要功能是为Z*J10V10.0交换机系统提供TONE及语音发送、DTMF收发号、MFC收发号、CID〔Calling Identity Delivery〕传送、忙音检测、会议等功能，并方便于以后新功能的扩展和添加该板所提供的所有功能均需通过T网转接至相应的单元1.1.18 功能和原理模拟信令板Z*J10-ASIG B9906的主要功能：=DTMF信号的接收和发送，一个子单元可配置60路；=MFC多频互控信号的接收与发送，一个子单元可配置60路；= 信号音及语音通知音的发送，一个子单元可配置60路；= 为有CID主叫显示的话机送出主叫信息，一个子单元可配置30路；= 会议功能，一个子单元可配置60路；= 忙音检测功能，一个子单元可配置60路。
鉴于以上功能，Z*J10-ASIG B9906根据板上运行软件的不同，可以分成六种类型：MFC〔多频互控板〕、DTMF〔双音多频收/发器板〕、TONE〔信号音及语音电路板〕、CID〔主叫显示板〕、CON〔会议功能板〕，忙音检测板1.1.19 电路板板面说明Z*J10-ASIG B9906板面板如图3.421所示〔注：新面板已将第三与第四个灯改为DSP1与DSP2〕图01 Z*J10-ASIG B9906面板示意图1.1.20 电路板指示灯、布局、拨码开关和跳线指示灯Z*J10-ASIG B9906板有四个指示灯，其含义如表3.421所示表01ASIG板上指示灯灯名颜色含义说明正常状态RUN绿运行指示灯1Hz闪表示ASIG运行正常；10Hz闪表示程序加载或与MP通讯断1秒亮1秒灭FAU红故障指示灯亮表示ASIG故障〔时钟丧失〕；灭表示单板运行正常灭DSP1绿DSP1状态指示灯假设该单元不用，则灯不亮否则1Hz闪1秒亮1秒灭DSP2绿DSP2状态指示灯假设该单元不用，则灯不亮否则1Hz闪1秒亮1秒灭跳线和拨码开关布局无跳线和拨码开关无1.1.21 指标与带电插拔单板指标请见上述功能与原理章节，已有说明，该板支持带电插拔，但注意拔板前确认业务是否在使用。
POWA板1.1.22 概述POWA板是用户层集中供电电源，可以提供+5V/20A、-5V/2A、75V铃流/400mA，-75V/700mA(供远距离用户板直流馈电)，并提供-48V/5A直流馈电同层左右电源能并联使用，具1+1同层备份效果，即一块电源板能单独提供一层供电输出+5V,-5V，-75V可微调POWA分POWA-1和POWA-2，POWA-1供远距离用户板，POWA-2供近距离用户板机架中只要有远距离用户板，电源板必须采用POWA-1硬件版本为B0304021.1.23 电路板板面说明POWA板面板如图3.611所示图01 POWA面板图1.1.24 电路板指示灯、布局、拨码开关和跳线指示灯POWA面板有三个指示灯，其含义如表3.611所示表01POWA面板指示灯灯名颜色含义说明正常状态RUN绿正常运行指示灯常亮：指示正常工作0.5Hz闪烁：指示机架上电而电源板开关断开常亮FAU红错误状态指示灯常亮：表示本板故障熄灭：表示本板正常灭RING绿铃流状态运行指示灯25Hz闪烁：指示铃流正常工作熄灭：指示铃流不工作25Hz闪烁跳线和拨码开关布局图02POWA电路板布局示意图跳线和拨码开关POWA上有一个跳线*1，插上短路块表示运行调试程序〔输入、输出过欠压时不关闭电源板〕；缺省状态为不插短路块，运行正常程序。
1.1.25 指标与带电插拔此类板严禁带电插拔，必须开关断开后插拔1.1.26 考前须知POWA板发生故障，故障消除后十秒钟电源板能自己恢复正常〔使用烧结程序V3.01以前版本的烧结程序假设故障灯亮，必须拔出电源板等故障灯熄灭再插入才能使电源板重新正常工。
