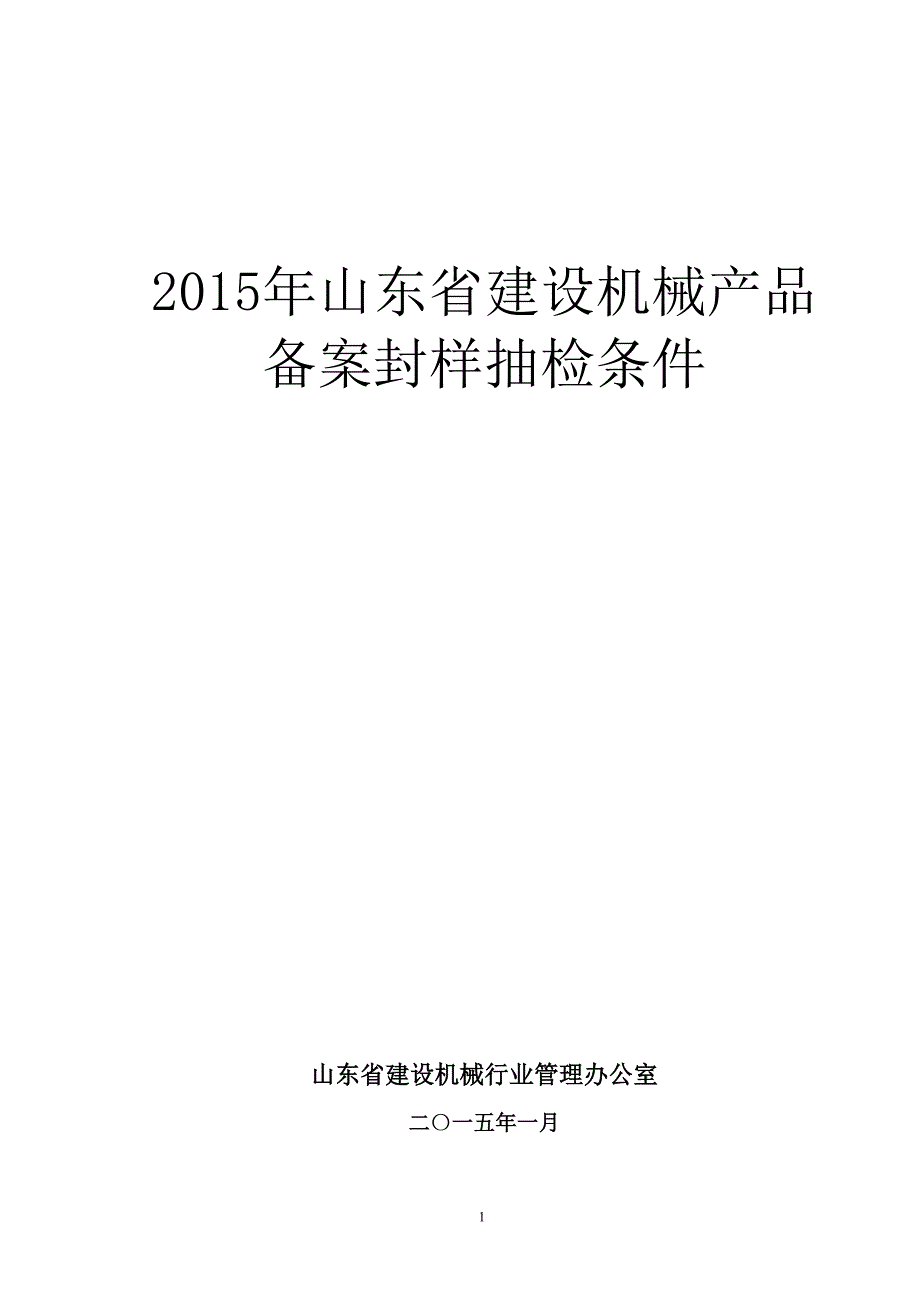

2015年山东省建设机械产品备案封样抽检条件山东省建设机械行业管理办公室二〇一五年一月2015年产品备案封样抽检条件一、建筑外窗1、 建筑外窗备案、节能认定产品按照节能要求划分系列：铝合金窗、铝木复合窗（木包铝）（平开、推拉）；建筑用塑料窗、玻璃钢窗、钢塑共挤窗、铝塑共挤窗、铝塑复合窗（平开、推拉）；铝木复合窗（铝包木）及全木制窗等系列新上企业申报产品全部检测；换证企业新增系列产品必须检测；节能认定按产品检测、认定；换证产品每个单元检测一种产品（平开或推拉）2、建筑外窗试验样品尺寸为1470×1470 mm开启面积应不小于样品窗的30%3、铝合金窗、铝木复合窗（木包铝），传热系数K≤2.5（W/m2·K）新上铝合金窗产品其隔热型材的隔热条不小于18.6mm⑴ 封样3樘窗，另外需各截取3根100mm长的框、扣条型材⑵ 在产品制作方面，铝合金窗应采用框厚60及以上型材的隔热型材和5Low-E+12Ar+5中等工艺措施空玻璃的外窗⑶ 在产品装配方面，干法镶嵌应采用三元乙丙胶条，注意玻璃镶嵌要求，严肃工艺纪律，注重装配质量，保证产品性能4、建筑用塑料窗（GB/T 28887-2012）、玻璃钢窗、钢塑共挤窗、铝塑共挤窗、铝塑复合窗，传热系数K≤2.0（W/m2·K）。
⑴ 封样3樘窗对于建筑用塑料窗需要另抽取5个焊角及3根100mm长增强型钢⑵ 在产品制作方面，建筑用塑料窗应采用框厚65、四腔及以上型材；玻璃钢窗、钢塑共挤窗、铝塑共挤窗应采用框厚55、二腔及以上型材；宜采用5Low-E+12Ar+5中空玻璃等工艺措施⑶ 在产品装配方面，对于建筑用塑料窗应特别注意增强型钢的选择和增强型钢与型材配套及配合要求，以保证塑料窗的抗风压性能≥2.0（kPa）（可以采用焊接—机械式联接工艺）；干法镶嵌应采用三元乙丙胶条，注意玻璃镶嵌要求，严肃工艺纪律，注重装配质量，保证产品性能5、铝木复合窗（铝包木）、全木窗，传热系数K≤1.8（W/m2·K）⑴ 封样3樘窗，另外需各截取3根100mm长的框、扇、中横（中竖）框型材，⑵ 注意制造质量，应采用框厚65及以上型材，宜采用5Low-E+12Ar+5等工艺措施的中空玻璃二、中空玻璃 （GB/T 11944-2012）1、中空玻璃备案、节能认定产品单元分为幕墙用中空玻璃（Low-E中空玻璃）和门窗用中空玻璃（Low-E中空玻璃）新上企业备案产品全部检测；企业新增备案产品必须检测单腔普通中空玻璃以及5+9A+5 Low-E中空玻璃不予备案，推荐使用双腔中空玻璃。
2、针对Low-E中空玻璃K≤1.9的节能要求(推荐采用6Low-E+12Ar+6、5Low-E+12Ar+5或双腔中空玻璃)应采取Low-E玻璃、充惰性气体、增加空气隔层、真空等技术措施3、样品抽样数量：⑴充气单腔中空玻璃样品抽样24块（双腔中空玻璃样品抽样26块），尺寸（510㎜×360㎜）进行性能检测和1块（1000㎜×1000㎜）进行传热系数检测⑵不充气单腔中空玻璃样品抽样17块（双腔中空玻璃样品抽样19块），尺寸（510㎜×360㎜）进行性能检测和1块（1000㎜×1000㎜）进行传热系数检测⑶企业需提前3个月提出申请4、对于幕墙用中空玻璃，GB/T 21086-2007 《建筑幕墙》的规定：中空玻璃的任一片玻璃厚度不宜小于6mm中空玻璃宜采用双道密封，其中明框玻璃幕墙的中空玻璃可采用丁基密封胶和聚硫密封胶，隐框和半隐框玻璃幕墙的中空玻璃应采用丁基密封胶和硅酮结构密封胶另外，准备硅酮结构密封胶试验试样⑴结构胶相容性和剥离粘结性试验（裁割后的应玻璃磨边处理）提供幕墙用结构胶：单组份2支(批号应清晰)，双组份胶应提供2L（A、B胶分装）提供幕墙与结构胶粘结用基材： 玻璃：150mm×75mm，内外片各2块。
⑵标准状态下拉伸粘结强度试验须另外提供玻璃：50mm×50mm，内外片各5块(外形尺寸应准确，偏差±1mm)⑶邵氏硬度须另外提供玻璃：150mm×75mm，1块三、建筑幕墙 1、建筑幕墙备案产品单元分为构件式建筑幕墙（隐框玻璃幕墙、明框或半隐框玻璃幕墙、金属幕墙、石材幕墙等）、单元式幕墙、点支撑幕墙等新上企业备案产品全部检测；企业新增备案产品系列必须检测2、企业应准备立柱支承间距大于2.5m，横向2个固定板块宽度，含有开启窗的一幅幕墙的所有附件及材料，以备封样（在山东省区域内建有生产基地）⑴ 只有采用Low-E中空玻璃的全隐框幕墙和采用隔热型材的明框、半隐框Low-E中空玻璃幕墙才具有节能认定条件⑵ 幕墙节能认定除达到备案要求外，还需对板块进行传热系数和露点检测板块的传热系数≤ 2.0（W/m2·K）3、建筑幕墙试件要求⑴ 试件在板块结构胶固化后，运至省检测中心，并在试验装置上进行组装 ⑵ 试件各组成部分应为生产厂家检验合格的产品试件的安装、镶嵌应符合设计要求，不得加设任何特殊的附件或其它特殊措施⑶ 试件至少高度应大于2.5 m，宽度包括三个竖向支承构件⑷ 试件须包括典型的垂直接缝和水平接缝(如开启扇)。
⑸ 试验装置的试件安装口在高度、宽度方向可任意调节，试件安装后，空洞部分由我中心提供补洞口材料如附图所示(附图为示意图，玻璃或铝板的分格形式)4、建筑用硅酮结构（耐候）密封胶试验注意事项⑴ 结构胶相容性和剥离粘结性试验① 提供幕墙用结构胶：2支 (批号应清晰)；双组份胶应提供2L（A、B胶分装）；② 提供幕墙与结构胶粘结用基材（裁割后的应玻璃磨边处理）： 玻璃：150mm×75mm，2块；铝材：长度150 mm，6条（隐框幕墙为玻璃附框铝条），请注明注胶面；铝塑板：150mm×75mm，4块（仅对铝板幕墙适用）；石材：150mm×75mm，4块（仅对石材幕墙适用）③ 提供幕墙用附件：双面胶条500mm ；泡沫棒500mm；玻璃75mm×50mm，12块⑵ 标准状态下拉伸粘结强度试验须另外提供玻璃：50mm×50mm，10块(外形尺寸应准确，偏差±1mm)⑶ 邵氏硬度须另外提供玻璃：150mm×75mm，1块5、其它注意事项⑴ 有底漆要提供底漆⑵ 优先采用供方推荐的清洁剂⑶ 耐候密封胶试验与以上三项要求相同⑷ 对于隐框、半隐框、石材、铝塑板等幕墙，均应根据以上要求选择提供相对应的材料⑸ 办理委托时，请注明幕墙型式、系列、规格，各材料的型材规格、生产厂家。
⑹ 请提供打胶头若干⑺ 请提供幕墙节点图6、幕墙板块制作企业应按照幕墙制作要求企业生产现场制作一组幕墙板块用于封样检测7、幕墙主型材封样要求铝型材力学性能：300 mm 长主型材 1件四、门窗、幕墙型材及附件1、塑料门窗用型材框厚65以下、四腔以下的型材不予备案⑴塑料型材按平开、推拉型材两种单元检测，常规性能按平开、推拉检测，老化性能可选其一种检测且同时执行型材和门窗标准6000小时老化,企业需提前10个月提出申请；新标准GB/T28887-2012“建筑塑料窗”要求：型材壁厚可视面不应小于2.5mm，非可视面不应小于2.0mm；采用中空玻璃时，其主要受力杆件相对挠度不应大于1/150新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 1000mm长10根，焊接角5个以及该产品截面含详细尺寸及I、e的样本图2、门窗用铝合金型材框厚60以下、隔热条小于18.6mm的隔热型材不予备案⑴ 门窗用铝合金型材备案产品按表面处理方式分为铝合金阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂和隔热型材检测单元新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 每种型材抽取1000mm长10根以及该产品截面样本图。
⑶ 检测中考虑执行新标准和门窗标准的情况，壁厚不小于1.4mm3、幕墙用铝合金型材⑴ 幕墙用铝合金型材按表面处理方式分铝合金阳极氧化、电泳涂漆、粉末喷涂、氟碳漆喷涂和隔热型材检测单元新上企业隔热型材备案产品必要进行检测；新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 每种取1000mm长6根以及该产品截面样本图⑶ 检测中考虑执行新标准和门窗标准的情况，壁厚：开口型材不小于3.0mm，闭口型材不小于2.5mm5、玻璃钢型材框厚55以下、二腔以下的型材不予备案⑴ 玻璃钢备案产品分为平开、推拉型材检测单元新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 1000mm长7根以及该产品截面样本图6、钢塑共挤型材、铝塑共挤型材框厚55以下、二腔以下的型材不予备案⑴钢塑共挤型材备案产品分为平开、推拉型材检测单元新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 1000mm长8根以及该产品截面样本图7、五金附件现场封样五金系统二套，铰链三件由企业送国家级检验机构进行型式检验当年有型式试验报告的产品由省建机检测中心抽检外观质量和表面涂层质量8、密封胶条⑴ 执行GB/T24498-2009《建筑门窗、幕墙用密封胶条》，主要是硅橡胶的三元乙丙和热塑性弹性胶条。
新上企业备案产品全部检测；企业新增备案产品系列必须检测⑵ 抽样数量为产品1公斤，并按GB/T528-1998 Ⅰ型制作试样(见附图) 数量10件提供所送门窗用密封条的图纸（截面尺寸）、产品规格型号⑶ 企业还应提供10件75㎜×50㎜×6 ㎜板块9、硅酮结构密封胶、硅酮耐候密封胶、门窗用密封胶⑴ 硅酮结构密封胶、硅酮耐候密封胶、门窗用密封胶应提供型式试验报告已进行过型式试验的产品按2准备样品⑵ 每种单组份胶抽取2支(批号应清晰)，双组份抽取0.5kg作为检测用样品五、采暖散热器1、采暖散热器备案、节能认定产品单元分为铜铝复合柱翼型散热器、钢铝复合柱翼型散热器、铝合金柱翼型散热器、灰铸铁柱翼型散热器（无粘砂工艺）、钢管散热器（单管、双管、三管）、钢制片头式管柱型散热器、钢制搭接焊管柱型散热器（单注、双拄）等新上企业备案产品全部检测；企业新增备案产品系列必须检测未采用无粘砂工艺的铸铁散热器以及非轻型散热器产品不予认定2、采暖散热器产品应有国家、行业或企业标准没有标准的产品，企业应制定企业标准对于节能要求，主要是金属热强度和对应的壁厚以及内防腐措施3、铜铝复合柱翼型散热器、钢铝复合柱翼型散热器、铝合金柱翼型散热器 ⑴ 抽取同一中心距散热器样本8组。
其中1组样本用做热工性能检测，要求长度为1m左右，其余7组样本长度厂家可根据自己的产品自行决定8个样本的中心距应一致 ⑵ 涂层性能试验需要漆膜样板10片，规格：宽50mm×长120mm； ⑶ 提供检测样品所用的上下水管及横箱管料头各2截,长50 mm⑷ 对于铜铝复合散热器铜铝立管胀管紧度试验：胀管长100mm加铜管长100mm三根；⑸ 对于管壁厚度小于2.5mm的钢铝复合散热器，须出具散热器内防腐检验报告单（检验报告必须由国家行业主管部门认可并经计量认证的试验室出具）4、灰铸铁柱翼型散热器⑴ 抽取同一中心距散热器样本：10片组成一组做热工性能检测,表面不涂任何涂料8个单片做外形尺寸检测并涂防锈底漆,表面清除干净推荐采用无粘砂工艺铸铁散热器产品⑵ 提供灰铸铁材质试验报告单（抗拉强度）5、钢管散热器、钢制片头式管柱型散热器、钢制搭接焊管柱型散热器⑴ 抽取同一中心距散热器样品4组，长度为500mm；对于单柱、单管的钢管散热器。
