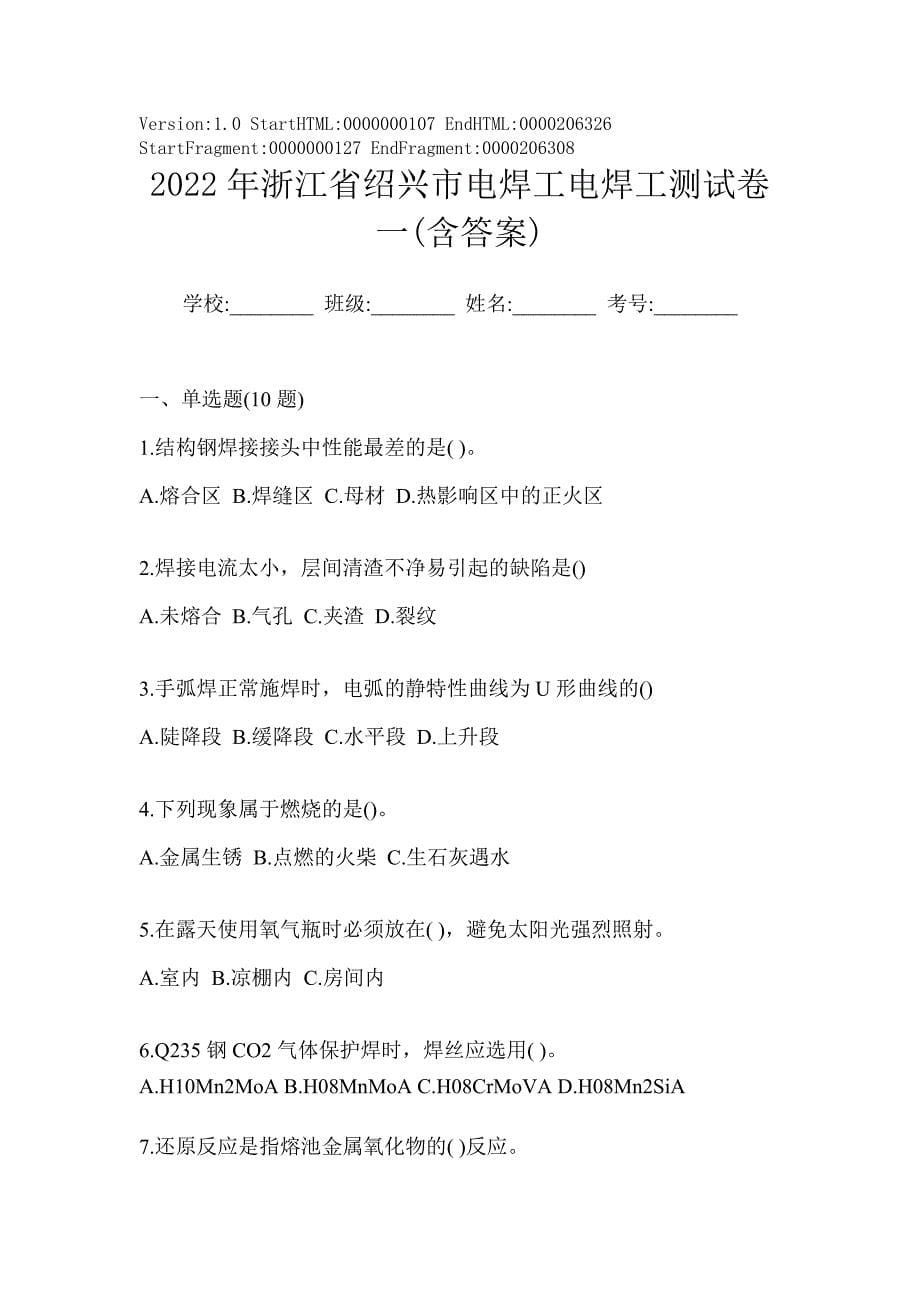

Version:1.0 StartHTML:0000000107 EndHTML:0000206326 StartFragment:0000000127 EndFragment:0000206308 2022年浙江省绍兴市电焊工电焊工测试卷一(含答案)学校:________ 班级:________ 姓名:________ 考号:________一、单选题(10题)1.结构钢焊接接头中性能最差的是( )A.熔合区 B.焊缝区 C.母材 D.热影响区中的正火区 2.焊接电流太小，层间清渣不净易引起的缺陷是()A.未熔合 B.气孔 C.夹渣 D.裂纹 3.手弧焊正常施焊时，电弧的静特性曲线为U形曲线的()A.陡降段 B.缓降段 C.水平段 D.上升段 4.下列现象属于燃烧的是()A.金属生锈 B.点燃的火柴 C.生石灰遇水 5.在露天使用氧气瓶时必须放在( )，避免太阳光强烈照射A.室内 B.凉棚内 C.房间内 6.Q235钢CO2气体保护焊时，焊丝应选用( )A.H10Mn2MoA B.H08MnMoA C.H08CrMoVA D.H08Mn2SiA 7.还原反应是指熔池金属氧化物的( )反应。
A.脱氧 B.脱硫 C.脱氢 D.脱磷 8.( )不是影响是否需要预热及预热温度的因素A.钢材化学成分 B.结构刚度 C.焊接方法 D.接头型式 9.细丝二氧化碳保护焊时，熔滴应该采用()过渡形式A.短路 B.颗粒状 C.喷射 D.滴状 10.人体直接触及或过分靠近电气设备及线路的带电导体而发生的触电现象称为()A.间接接触触电 B.直接接触触电 C.非接触触电 二、多选题(10题)11.碳素钢按含碳量的多少可分为( )A.低碳钢 B.中碳钢 C.高碳钢 D.合金钢 12.将患者从坐位立即改为平卧位，主要是（）A.以增加脑部供血 B.防止发生心绞痛 C.防止心肌梗死 D.防止脑部疾病意外 13.下列哪些气体有助燃作用( )A.氧气 B.乙炔 C.二氧化碳 D.空气 14.铸铁焊条是根据（ ）来划分型号的A.熔敷金属的力学性能 B.熔敷金属的化学成分 C.药皮类型 D.焊接位置 E.电流种类 F.用途 15.下列铝合金中( )-属于热处理强化铝合金A.铝镁合金 B.硬铝合金 C.铝硅合金 D.铝锰合金 E.锻铝合金 F.超硬铝合金 16.紫铜焊接时生成的气孔主要是（ ）气孔A.H2 B.N2 C.CO D.CO2 E.NO F.水蒸气 17.焊接铝及铝合金最好的方法是( )。
A.钨极氩弧焊 B.钨极脉冲氩弧焊 C.焊条电弧焊 D.熔化极氩弧焊 E.埋弧自动焊 18.奥氏体不锈钢和珠光体钢焊条电弧焊时，生产中最好采用的焊条是（ ）A.E4303 B.E308—16 C.E309—15 D.E310—15 E.E309—16 F.E310—16 19.数控气割机的优点是（ ），因此这种新技术的应用正在日益扩大A.省去放样 B.省去划线 C.焊工劳动强度大大减低 D.切口质量好 E.生产效率高 F.自动切割 20.影响爆炸极限的因素主要有（ ）A.爆炸性混合物温度 B.压力 C.含氧量 D.火源能量 E.容器直径 三、判断题(10题)21.在生产过程中，操作者即使操作失误，也不会发生事故或伤害，或者设备、设施和技术工艺本身具有自动防止人的不安全行为的能力称为失误—安全功能A.否 B.是 22.焊接热循环主要参数有加热速度、加热最高温度、高温停留时间、冷却速度 )A.是 B.否 23.E5016的“16”表示低氢钠型药皮，直流反接)A.是 B.否 24. 弧光中的紫外线可造成对人眼睛的伤害，引起白内障A.是 B.否 25.氧气瓶外表涂成蓝色，并用黑漆标注“氧气”字体。
)A.是 B.否 26.焊条电弧焊的引弧通常采用高频高 压引弧)A.是 B.否 27.淬火是使钢材获得马氏体组织的热处理方法)A.是 B.否 28.氩气瓶外表涂铝白色，漆有“氩气”黑色字样)A.是 B.否 29. 钛合金组焊时，焊工必须戴洁净的手套，严禁用铁器敲打 () A.是 B.否 30.钨极氩弧焊的弧柱温度高，紫外线强度大，所产生的有毒气体也比一般的焊条大的多，所以采取通风措施最为关键A.是 B.否 四、填空题(20题)31.焊接电缆横穿马路时应()A.是 B.否 32.直接电击是指()，间接电击是指()33.纯铁在常温下是 ()晶格(称α—Fe)，在910°C时则转变为( )晶格(称α—Fe)34. 在()焊接时，要保证很小的熔池，避免铁水下流，尽量选择较快的焊接速度 35.金属材料在断裂前能承受的最大拉应力称为()36.流经人体的电流强度取决于()和()37.氩弧焊用的氩气纯度要求不小于()38. 减压器的作用是将气瓶内的 ()减压到^()，并保持()39.铁碳合金状态图的纵坐标表示()，横坐标表示铁碳合金中()的质量分数40.电焊烟尘的主要成分是____、____和____。
其中主要毒物是____41.要求抗裂性好的重要结构应选用()焊条42.等离子焊枪应保证()、()和()43.可燃气体爆炸极限的单位是可燃粉尘爆炸极限的单位是()44.国产焊机的输入电压为()，交流焊机的电流频率为()的工频交流电45.气体保护电弧焊是一种利用()作热源，()作保护介质的熔化焊46.单相触电时加在人身上的电压为()，双向触电时为()47.对接接头的焊接位置可分为()、()、()和()48.铸铁的热焊是把焊件加热到()再进行焊接49.液化石油气主要由()、()、()和()等气体组成50.焊件的端面与另一焊件表面构成直角或近似直角的接头，称为T形接头A.是 B.否 五、计算题(5题)51.上题改用轴惯性矩计算法校验接头是否安全?52.求如图所示的α、c两点间的电压Uac53.已知 12Cr1MoV 钢中，ω(C)=0.15%、ω(Mn)=0.6%，ω(Cr)=1.2%，ω(Mo) =0.3% ，ω(V)=0.3%，求该钢种的碳当量54.己知电源的电动势为4.5 V，内阻为0.50，外电路的电阻为4.0Ω，求路端电压55.由三面角焊缝组成的悬臂搭接接头，见图3-3当焊缝总长为500mm，h=300mm，K=10mm时，在梁的端头作用一弯矩M=2800000N·cm，焊缝金属许用切应力=100MPa，试用分段计算法校验接头是否安全。
六、简答题(5题)56.简述焊条药皮中的元素C、Mn、Si、S和P对焊接过程的影响57.为什么弧焊电源的空载电压在确保引弧容易和电弧稳定时，应尽可能低些?58. 焊接时，氢主要来源于哪几个方面?59.试述焊接缺陷对焊接接头疲劳强度的影响?60.焊接工艺评定标准中规定，试件母材金属厚度大于38mm 时，如选用超声波探伤，还应进行局部射线探伤，试分析其原因?参考答案1.A2.A3.C4.B5.B6.D7.A8.D9.A10.B11.ABC12.D13.AD14.BF15.BEF16.ADF17.ABD18.CE19.ABCDEF20.ABCDE21.Y22.Y23.N24.N25.N26.N27.Y28.N29.Y30.Y31.Y32.人体触及正常工作的带电体;人体触及意外带电体33.面心立方;体心立方34.非平焊35.抗拉强度36.外加电压;人体电阻37.99.99%38.高 压气体;工作压力:稳定39.温度;碳40.铁 硅 锰 锰41.碱性42.水冷系统密封;不漏气;不漏水43.可燃气体的体积分数(%);可燃粉尘的质量浓度(g/m3)44.220/380 V;50 Hz45.电弧;气体46.220 V; 380 V47.平焊;立焊;横焊;仰焊48.600～700℃49.丙烷;丁烷;丙烯;丁烯50.Y51.52.答案：①根据公式②代入已知条件答 a、c两点间的点烟Uac为6V53.54.①根据公式②代入已知条件答 路端电压为4V55.56.碳的影响：碳是钢中的主要合金元素，当碳的含量增加时，钢的强度和刚度明显增加，而塑性降低。
随着含碳量的增加，钢的焊接性大大恶化，会引起较大的飞溅和气孔，而且对焊接裂纹的敏感性明显增加锰的影响：锰是一种很好的合金剂，随着锰含量的增加，其强度和韧性增加锰与硫化合生成Mn2S作为熔渣覆盖金属表面，从而抑制硫的有害作用，同时锰还有很好的脱氧作用硅的影响：硅在焊接过程中极易氧化成SiO2，从而使焊缝中含有较多的夹杂物，严重时会引起裂纹硫、磷的影响：硫和磷是有害元素，容易引起裂纹与气孔57.弧焊电源的空载电压高，容易引弧，对于交流弧焊电源则电弧燃烧稳定空载电压太低，引弧将发生困难，电弧燃烧不稳定但空载电压太高则设备体积大，质量大，耗费的材料多，而且功率因数低，对使用和制造都不经济空载电压过高也不利于焊工的人身安全，为此综合考虑以上因素，在确保引弧容易和电弧稳定的前提下空载电压应尽可能低些58.①焊接材料中的水分、含氢物质;②电弧周围空气中的水蒸气;③焊丝和母材坡口表面上的铁锈、油污等杂质59.焊接缺陷对焊接接头疲劳强度将产生重大的不利影响，影响的大小与缺陷的种类、尺寸、方向和位置有关片状缺陷(如裂纹、未熔合、未焊透)比带圆角的缺陷(如气孔)的影响大;表面缺陷比内部缺陷影响大;与作用力方向垂直的片状缺陷的影响比其它方向大;位于残余拉应力区内的缺陷比在残余压应力区的影响大;位于应力集中区的缺陷(如焊趾裂纹)的影响比在均勻应力区中同样缺陷影响大。
60.超声波探伤不需要底片、照相、洗印等一系列材料和设备，探伤周期短、成本低、设备简单，并且对人体无害，所以先用超声波探伤对整个焊缝全长探一遍但当发现有缺陷时，超声波探伤对缺陷的性质判别能力较差，有时还会发生误判，所以再用射线探伤对缺陷处进行复验，以便对缺陷进行定性。
