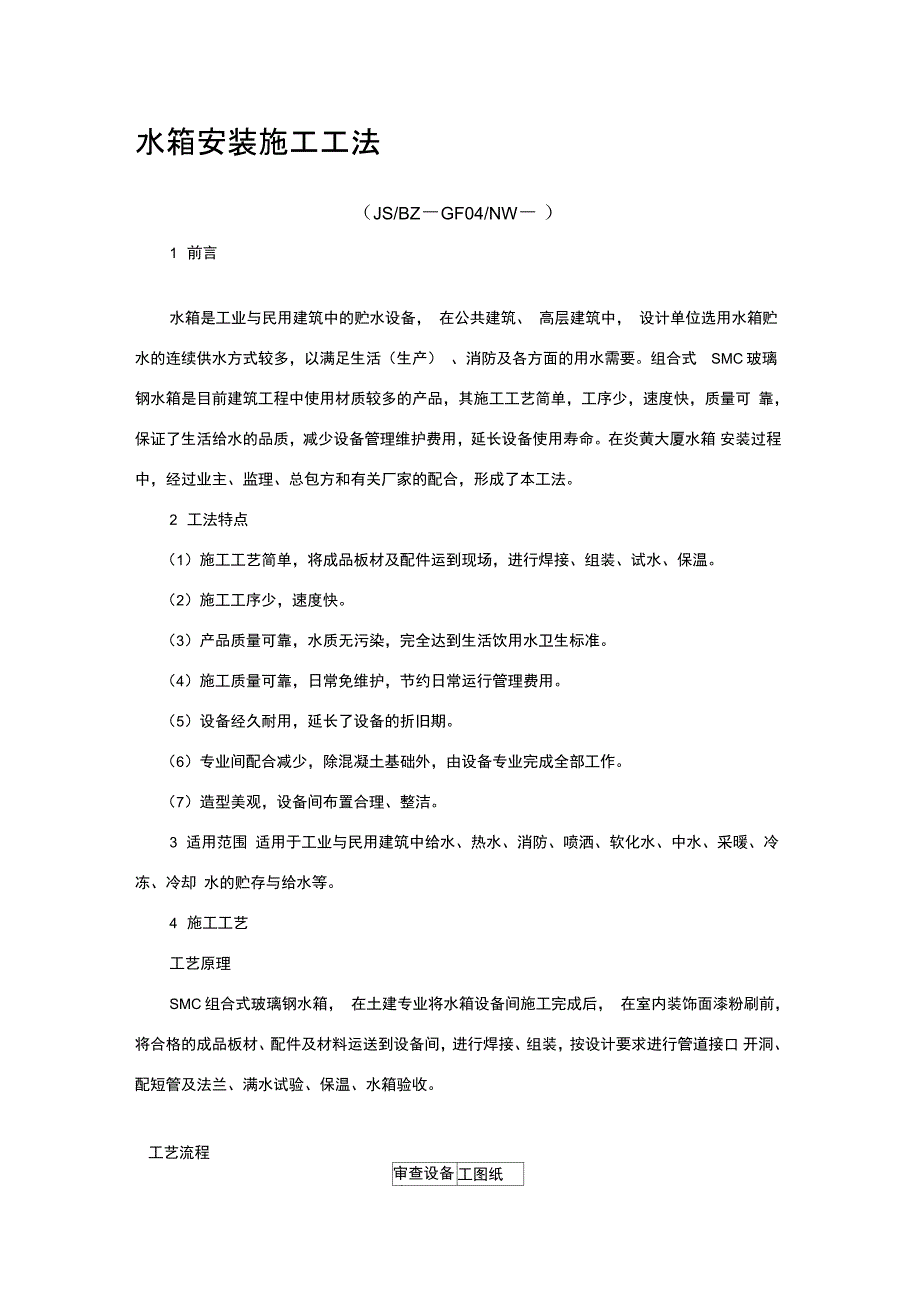

水箱安装施工工法（JS/BZ－GF04/NW－ ）1 前言水箱是工业与民用建筑中的贮水设备， 在公共建筑、 高层建筑中， 设计单位选用水箱贮 水的连续供水方式较多，以满足生活（生产） 、消防及各方面的用水需要组合式 SMC玻璃钢水箱是目前建筑工程中使用材质较多的产品，其施工工艺简单，工序少，速度快，质量可 靠，保证了生活给水的品质，减少设备管理维护费用，延长设备使用寿命在炎黄大厦水箱 安装过程中，经过业主、监理、总包方和有关厂家的配合，形成了本工法2 工法特点（1）施工工艺简单，将成品板材及配件运到现场，进行焊接、组装、试水、保温2）施工工序少，速度快3）产品质量可靠，水质无污染，完全达到生活饮用水卫生标准4）施工质量可靠，日常免维护，节约日常运行管理费用5）设备经久耐用，延长了设备的折旧期6）专业间配合减少，除混凝土基础外，由设备专业完成全部工作7）造型美观，设备间布置合理、整洁3 适用范围 适用于工业与民用建筑中给水、热水、消防、喷洒、软化水、中水、采暖、冷冻、冷却 水的贮存与给水等4 施工工艺工艺原理SMC组合式玻璃钢水箱， 在土建专业将水箱设备间施工完成后， 在室内装饰面漆粉刷前， 将合格的成品板材、配件及材料运送到设备间，进行焊接、组装，按设计要求进行管道接口 开洞、配短管及法兰、满水试验、保温、水箱验收。
工艺流程审查设备施工图纸施工准备子工序工种结构基层清理测量放线绑扎钢筋 支撑模板 浇注混凝土水箱基础施工养土建工种基础装饰可用 1：2 砂浆饰面）半成品材料运输进场检验基础交接验收水箱基座安装测量放线 设型钢基座安装基座防腐底单板组装水箱组装 立单板组装内拉筋安装管路开孔洞满水试验 （盲板）法兰安装箱内灌水防腐处理保温层粘贴保护层粘贴设备验收工法要点4.3.1 施工准备（ 1）绘制大样图，上报设计院认可后，交厂家加工订货组合式 SMC玻璃钢水箱， 板材为整模数， 管道接口开孔受板材受力特性的限制， 开孔位 置往往不能按照设计要求进行，此时宜将水箱长宽高尺寸换算成整模数，并计算水箱容积， 保证水箱内各管道出口标高有效容积满足设计要求2）做好现场堆放和运输成品板材的工作 水箱单板材料为机压成型板材，表面平整、规矩、方正、无划痕、无玻璃纤维外露，搬 运时连同包装箱一起搬运，车厢内易用 100×100 方木垫平，车箱四周用泡木板防护，单板码放不宜过高，并用绳束捆紧；施工现场堆放场地要平整干净没有油污，并用 100×100 方木垫平，上铺旧胶合板，各种规格分开码放，高度不宜超过 80 厘米4.3.2 水箱基础施工 按项目设备专业工程师审核后的水箱基础结构图放出水箱的坐标位置， 基础尺寸与水箱 保温后的平面尺寸应相符，将水箱基础处的地面（楼面）凿毛清扫干净，然后按结构设计要 求绑扎钢筋，支模板，模板刚度必须保证基础不跑模、不漏浆，截面规整。
按设计标号灌注 砼基础，顶面必须平整、水平一致，标高符合设计要求，浇水养护，待水箱安装完毕后，按 装修要求将基础进行装饰 基础施工完毕， 由土建专业质检员检查合格后， 填写水箱基础预 检记录交给设备专业，交接双方签字，以上资料设备专业存档备案4.3.3 水箱基座安装水箱用槽钢作基座，根据水箱容积的大小，用 10#槽钢或 8#槽钢现场焊接成一个整体 槽钢基座放在混凝土基础上与其接触紧密，顶面平整水箱组装 水箱组装前检查基础、型钢基座表面平整度，检查单板材料表面有无划痕、损坏、搬运 过程中磕碰现象，如有此类情况必须更换，单板材料、密封海绵胶条、不锈钢拉筋及螺栓配 件必须清洁无污染将水箱单板搬运到脚手架上， SMC单板上脚手架前，一定要用海绵将脚手架垫好，严防板材表面划伤安装顺序： SMC单板水箱安装，先底板后立板；先中间板后边缘板；先箱体后顶板；板 与板之间用镀锌螺栓紧固，橡胶条密封，并对水箱壁用不锈钢拉筋拉牢加固水箱进出水口开孔： 进、出水口开孔位置的正确与否， 关系到水箱容积是否达到设计要求，符合有关规范规定，保证使用功能通常情况下，按照设计认可的图纸，在水箱表面画好位置，由专人检查其规格、尺寸、位置是否正确无遗漏，然后用专用开孔工具进行开孔。
水箱开孔后用法兰盘或法兰短管与箱体连接，接出水箱外侧水箱满水试验水箱组装完毕后，先检查有无拉杆、螺栓松紧、方向不一、压条不实等缺陷发现后及 时处理，方可进行满水试验满水试验静置 24h 观察，不渗不漏为合格，并填写《灌水试验记录》 水箱保温保温前应作以下检查：水箱基座、紧固件防腐良好，满水试验、隐检合格，相关施工记 录经有关方人员签认保温材料选用容重 12～30 ㎏/m3 的自熄性聚苯烯板，厚度 50mm或按设计要求确定根 据板块间的位置大小， 将凹凸部分塞严塞平 并与箱体用胶钉固定牢固， 使水箱 6 个面都平 整一致，阳角顺直保护层材料选用 &＝0.5mm 彩钢板，用铆钉将保护层牢固压紧水箱清洗、消毒生活水箱在交付使用前必须清洗消毒， 经卫生防疫部门取样检验， 符合国家 《生活饮用 水标准》方可使用清洗时， 工人脚要套上塑料鞋套， 手、面部都要有防护措施， 方可进入水箱内进行清洗 先用清洁剂将箱内部的污垢擦拭掉， 再用自来水将内部清洗干净， 直到清洗后排出的水无微 粒，清澈透明为合格水箱消毒，应由专业公司用消毒液浸泡消毒，再用自来水冲洗干净，水箱方可贮水，经 卫生防疫站取样检验合格后，方可供生活（生产）使用。
水箱安装应注意的问题：1）设计水箱基础若太低， 影响工人操作及排污管的安装， 尤其地下室部位水箱或人防 水箱，在图纸会审时应及时提出修改2）浇注混凝土基础时，要预留槽钢及单板的高度，顶面一定要水平一致3）水箱在水箱间内的位置，四周空间应能满足施工、维修人员的最小操作空间 4）水箱出口给水管高度应能满足顶层最不利点的生活、 生产给水的压力要求， 图纸会审时应注意此问题5）水箱间内布置多台同一功能的水箱，安装高度应一致6）水箱材料搬运要小心，放置要平整稳固，轻拿轻放，表面清洁，不应污染7）用于水箱密封的海绵橡胶条、不锈钢拉条、螺栓等辅材必须符合饮用水标准8）水箱管道开孔要对照图纸复检无误，并请专业质检员检查后方可开孔9）水箱满水试验时要有人看守5 机具设备见表 1表 1序号名称单位数量备注1室外施工电梯台1运输吊装水箱材料、配件（与土建专业共用）2电焊机、气焊设备套2焊型钢基座、水箱配管等3手电钻台2保护层施工4管钳把4配管5活动扳手把6水箱组装及安阀门6爬梯副2水箱安装7铆钉枪把2保护层施工6 劳动组织水箱基础施工见表 2：表 2序号名称人数岗位职责1施工负责人1负责水箱基础全面技术施工管理2测量工1基础放线3钢筋工2绑钢筋4木工2支基础模板5砼工2打水箱基础砼6抹灰工3抹基础表面7油漆工2基础装修水箱安装施工见表 3：表 3序号名称人数岗位职责1施工负责人1水箱安装技术、施工全过程总负责2安装负责人1水箱安装过程负总责3电、气焊工4型钢支架焊接安装4水箱安装工6水箱组装水箱满水试验见表 4：表 4序号名称人数岗 位 职 责1专业工长1负责满水试验全过程2水暖工3开泵送水3水箱安装工2检查修理4电焊工2检查修理7 质量控制质量标准水箱安装质量标准见表 5：表 5项次项目允许偏差 (mm)1静置设备坐标15标高±5垂直度 每米5注：(水箱基础砼强度必须符合设计要求)水箱保温质量标准见表 6：项次项目允许偏差 (mm)1厚度+δδ2表面卷材5平整度涂抹10质量控制措施：设备专业工程师必须重视水箱间施工，做出水箱间布置方案图，对水箱基础位置、标高审核后方可施工。
核对水箱在四周空间、管口标高、位置等是否符合设计要求 设备工程师应做详细的技术交底，交给施工负责人把水箱间作为重点机房施工， 土建、 设备专业管理人员要重视， 操作人按技术交底施 工，不得盲目施工选择有信誉、有业绩、重质量的水箱生产厂家 做好半成品材料、配件的成品保护工作，严格防止污染与损坏 同用途、多个水箱的配管布置要协调一致，保证水箱间美观8 安全、环保及文明施工措施 半成品材料运输应捆绑好，防止滑落伤人或摔坏材料 电、气焊工在制作型钢基座及配管时， 应有看火人员， 并配备足够的用具防止火灾发 生，施焊时现场通风良好灌水试验时要有人看守，出现意外情况及时处理 保温施工时，现场要注意烟火9 效益分析采用 SMC组合式玻璃钢水箱有如下优点 : 质量可靠，日常免维护，节约日常运行管理费用 水质无污染，完全达到生活饮用水卫生标准设备寿命长、延长了设备折旧年限 减少工种间穿插配合，加快水箱间整体的施工进度，提高了工效 水箱间布置美观，与建筑整体协调一致10 工程实例北京炎黄大厦工程， 建筑面积 83866m2，由 A、B、C三座塔楼组成， 是一座 5A 级写字楼，集办公、银行等为一体的公共建筑。
楼内有10 台 SMC组合式玻璃钢水箱，分别安装在地下1999 年底水箱投入使用至今，没室和屋顶水箱间，采用本工法施工，保证了工期和质量， 有发生任何问题，在 2002 年度“国家优质奖”工程评比中成为施工质量的亮点，得到了有 关方面的一致好评，取得了良好的社会效果和经济效益执笔：周 刚。
