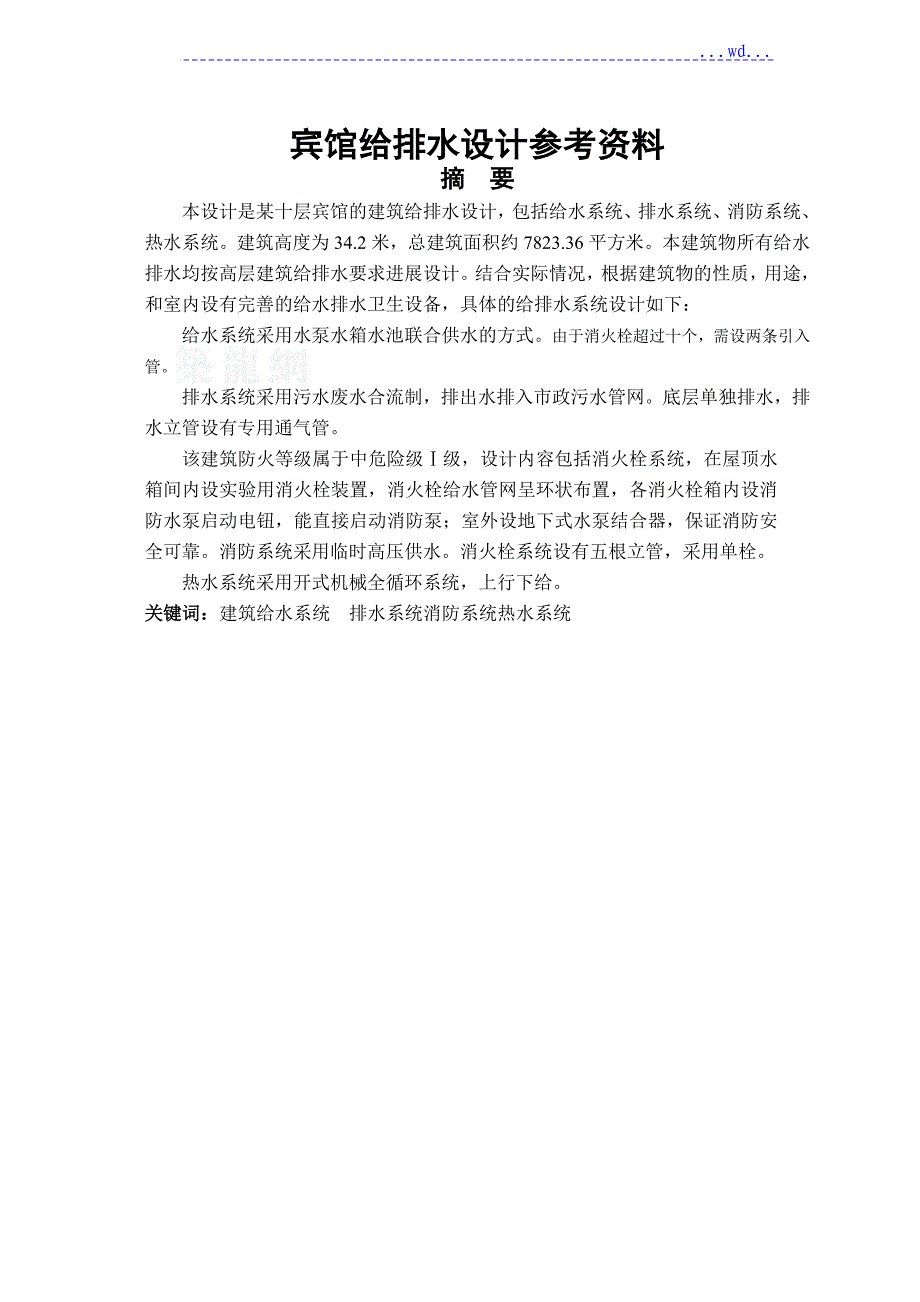

...wd...宾馆给排水设计参考资料摘 要本设计是某十层宾馆的建筑给排水设计，包括给水系统、排水系统、消防系统、热水系统建筑高度为34.2米，总建筑面积约7823.36平方米本建筑物所有给水排水均按高层建筑给排水要求进展设计结合实际情况，根据建筑物的性质，用途，和室内设有完善的给水排水卫生设备，具体的给排水系统设计如下：给水系统采用水泵水箱水池联合供水的方式由于消火栓超过十个，需设两条引入管排水系统采用污水废水合流制，排出水排入市政污水管网底层单独排水，排水立管设有专用通气管该建筑防火等级属于中危险级Ⅰ级，设计内容包括消火栓系统，在屋顶水箱间内设实验用消火栓装置，消火栓给水管网呈环状布置，各消火栓箱内设消防水泵启动电钮，能直接启动消防泵；室外设地下式水泵结合器，保证消防安全可靠消防系统采用临时高压供水消火栓系统设有五根立管，采用单栓热水系统采用开式机械全循环系统，上行下给关键词：建筑给水系统 排水系统消防系统热水系统目 录1 引言12 给水系统设计22.1 给水系统设计说明22.1.1 方案选择22.1.2 生活给水系统的组成32.1.3 给水管道的布置与敷设32.1.5 水泵和泵房52.1.6贮水池52.2 给水系统设计计算52.2.1 最高日用水量和最大时用水量计算52.2.2水池、水表及水箱的计算62.2.3 室内给水管网水力计算62.2.4 设备的计算与选择173热水系统设计193.1热水供应系统的选择193.2热水量、耗热量、蒸汽耗量计算193.3热水配水管网水力计算193.3.1热水配水管网水力计算193.3.2水箱高度校核273.3.3 膨胀水箱的选择273.3.4选择加热器274室内消火栓给水系统设计294.1消火栓系统选择294.2消火栓系统组成与管道安装304.2.1消火栓系统组成304.2.2消火栓系统管道安装304.3消火栓系统供水方案确实定304.3.1室内消火栓系统形式设计304.3.2室内消火栓系统的布置304.4消火栓系统设计计算314.4.1消火栓栓口所需要的压力314.4.2消防水箱贮水量计算324.4.3消防水池贮水量计算334.4.4最不利点消火栓所需要的压力和实际射流量344.4.5消火栓系统水力计算365排水系统设计405.1设计说明405.1.1确定系统排水体制405.1.2系统组成及管材选用405.1.3存水弯、地漏、清扫口的设置405.1.4防火套管的布置与敷设405.2排水系统计算405.2.1横支管的计算415.2.2立管计算435.2.3专用通气管计算445.3附属设备的选择445.3.1潜污泵的选择445.3.2集水池的计算44致谢46参考文献47外文资料481 引言我国是一个水资源相对贫乏、地域分布又极不均匀的国家。
但是随着城市建设和旅游事业的开展，近年来我国各大中小城市兴建和拟建许多十层以上的民用公共建筑以及居民住宅对于高层建筑来说，它对供水水量、水压和对供水的安全程度以及对排水的可靠性等方面的要求都很高因此，高层建筑室内给排水、消防给水工程在设计、施工及材料设备选择等方面，都比一般室内给排水工程提出了更高的要求高层建筑有别于低层建筑，具有层数多、高度大、振动源多、用水要求高、排水量大等特点，因此，对建筑给排水工程的设计、施工、材料及管理方面都提出了新的技术要求必须采取新的技术措施，才能确保给水排水系统的良好工况，满足各类高层建筑的功能要求本次设计的目的是充分利用所学的现有知识,完成高层建筑给水排水工程的设计此次设计 基本上实现了我们从理论知识向实际工程设计的转变,充分的把理论知识应用到实际的工程当中,并对设计的方案、内容加以有针对性地、有说服力地论证,从而实现设计工程的可行性设计的依据为相关书籍和设计手册、标准在设计中,大都按照常规方法,严格依据设计手册中的相关标准来进展,建筑给水排水系统及卫生设备要相对完善,在技术上要保持先进的水平,在计算的过程中,尽量使用符合经济流速的管径,以便降低本钱,同时要考虑水的漏失、压力情况来选择管材和一些连接收件,以便在水从市政管网输送到建筑内的过程中,水的漏失量最少,节约水资源。
2 给水系统设计2.1给水系统设计说明2.1.1方案选择根据原始资料，本建筑建筑高度为34.2m，由于本宾馆一层、二层卫生器具较集中，且对水压的稳定性和连续性要求高，所以该建筑物不利用市政压力，一至十层均采用水池、水泵、水箱供水我国?建筑给水排水设计标准?规定:各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不宜大于0.55 MPa标准对卫生器具的最低工作压力做出了规定，如洗脸盆最低工作压力为0.05 MPa；标准还要求卫生器具给水配件最大工作压力不得大于0.6 MPa 压力过大时，会使配水装置的零件损坏、漏水；开启水龙头、阀门时易产生水锤，不但会引起噪声，还可能损坏管道、附件卫生器具正常使用的最正确水压为0.2～0.3 MPa 根据标准要求，并结合该宾馆层数、功能，在竖向上不需分区. 1、不同方案的列举方案一：一至十层水池、水池、水泵、水箱联合供水方案二：一至十层均由变频泵供水，并采用下行上给的供水方式2、方案比较和确定根据以上列举的各个方案进展技术上和经济上的比较，选出一个相比照拟优化的方案作为该宾馆给水系统的设计方案表2.1 给水系统方案比较 比较方案优点缺点方案一1 供水可靠性强、安全；2 能储存调节水量；3 泵的台数少，便于管理；水泵工作效率高；4 建设费用和维修费用较小。
1 水箱如不注意保护，容易造成污染2 屋顶设水箱，建筑物承重较大方案二1 采用无水箱供水，水质好；2 布置集中，不占用水箱间的面积1 水泵型号数量多，较难控制节，管材用量大；2 工程初期投资大综合上述两种方案在技术上和经济上的优点和缺点及本地区的实际情况，现确定方案一为该宾馆的给水系统的设计方案：一至十层均由高位水箱供水，均采用上行下给式2.1.2 生活给水系统的组成建筑生活给水系统由以下局部组成：引入管、水表节点、管道系统、给水附件、升压和贮水设备其中管道系统由干管、立管、支管组成给水附件指给水管路上装设的各种水龙头及相应的球阀、闸阀、止回阀等升压和贮水设备包括水泵、水箱、水池等2.1.3 给水管道的布置与敷设1.给水管网布置方式给水管网布置按供水可靠程度要求可分为枝状和环状两种形式，该设计生活给水系统采用枝状布置，按水平干管的敷设位置可以分为上行下给式、下行上给、中分式和环状式该设计采用上行下给式，设有7根给水立管 2. 给水管道布置及敷设要求和做法( 1 ) 给水管道的布置应考虑安全供水、水质不被污染、管道不被破坏、生产不受影响和设备便于维护检修等因素 2 ) 给水管道的布置，不阻碍生产操作、交通运输和建筑物的使用。
不应布置在遇水会引起燃烧、爆炸或损坏的设备上方如配电室、配电设备、仪器仪表上方 3 ) 给水管道不得穿越设备基础、风道、烟道橱窗、橱柜、木装修等，不允许穿大小便槽当立管位于小便槽端部≤0.5m时在小便槽端部应有建筑隔断措施不得敷设在排水沟内，不得穿越伸缩缝沉降缝如必须穿过时应采取以下措施，如：预留钢套管、采用可屈挠配件、上方留有足够沉降量等 4 ) 管道布置时应力求长度最短，尽可能呈直线走向，并与墙、梁、柱平行敷设给水干管应尽量靠近用水量最大设备处或不允许连续供水处，以保证供水可靠，并减少管道转输流量，使大口径管道长度最短 5 ) 给水管道可明设或暗设暗设时，给水管应敷设与吊顶、技术层、管沟和竖井内卫生设备支管可敷设在墙内暗装时应考虑管道及附件的安装、检修可能性，如吊顶留活动检修口，竖井留检修门 6 ) 给水管与其他管道共架或同沟敷设时，给水管应敷设在排水管、冷冻水管上面或热水管，蒸汽管下面 7 ) 给水管道穿过地下室外墙或构筑物墙壁时，应采用防水套管穿过承重墙或基础，应预留洞口并留足沉降量管道预留空洞和墙槽的尺寸见表2.2表2.2 给水管顶留孔洞、墙槽尺寸管道名称管径明管留孔尺寸〔长〔高〕×宽〕暗管墙槽尺寸〔宽×深〕立管≦25100×100130×13032～50150×150150×13070～100200×200200×2002根立管≦32150×100200×130横支管≦25100×10060×6032～40150×130150×100入户管≦100300×200( 8 ) 给水管宜设计成0.002～0.005坡度，坡向泄水处。
9 ) 有结露可能的地方，应采取防结露措施，如吊顶内，卫生间内和一些可能受水影响的设备上方等处有可能冰冻的地方，应考虑防冻措施 10 ) 给水引入管，应从建筑物用水量最大处引入，当建筑物内卫生用具布置比较均匀时，应在建筑物中央局部引入，以缩短管网向不利点的输水长度，减少管网的水头损失当建筑物不允许连续供水或室内消火栓总数在10个以上时，引入管要设置两条或两条以上，并应由城市管网的不同侧引入，在室内将管道连成环状或贯穿状双向供水布置管道时，其周围要留有一定的空间，以满足安装、维修的要求，给水管道与其它管道和建筑构造的最小净距见表2.3表2.3 给水管道与其他管道和建筑物构造之间的最小净距给水管道室内墙面地沟壁和其他管道梁、柱、设备排水管备注水平净距垂直净距引入管1000150在排水管上方横干管10010050(无焊缝〕500150在排水管上方立管管径＜322532～503575～10050125～150602.1.4 附件 1.给水管网上应设置阀门：如引入管、水表前后和立管；环状管网分干管、枝状管网的连通管；居住和公共建筑中，从立管接有3个或3个以上的配水管；工艺要求设阀门的生产设备配水管或配水支管。
2.阀门的选择：管径小于等于50mm时，宜采用截止阀；管径大于50mm时，宜采用闸阀或蝶阀2.1.5 水泵和泵房水泵设在地下一层，水泵基础高出地面35cm水泵采用自动控制运行方式，由于采用间接吸水故水泵设计成自吸式每台水泵设计单独吸水管，每台水泵出水管上应设止回阀、阀门和压力表，出水管水流速度一般为1.2～2.0m/s备用泵型号与最大一台水泵一样泵房设安装所需门，消防泵房设直通室外的出口泵房设排水设施，既排水沟和提升排水设备潜污泵2.1.6贮水池贮水池应设进水管、出水管、通气管、泄水管、人孔、爬梯和液位计溢流管排水应有断流措施和防虫网，溢流管口径应比进水管大一级生活、生产和消防共用贮水池，应有保证消防水平时不被动用的措施，如设置液位计停顿生活供水泵；或在生活水泵吸水管上面开φ5mm～φ10mm小孔贮水池宜设溢流液位和低液位及报警信号当贮水池利用管网压力进水时，其进水管上应装浮球阀或液压阀，一般不宜少于2个，其直径与进水管直径一样2.2 给水系统设计计算2.2.1 最高日用水量和最大时用水量计高层建。
