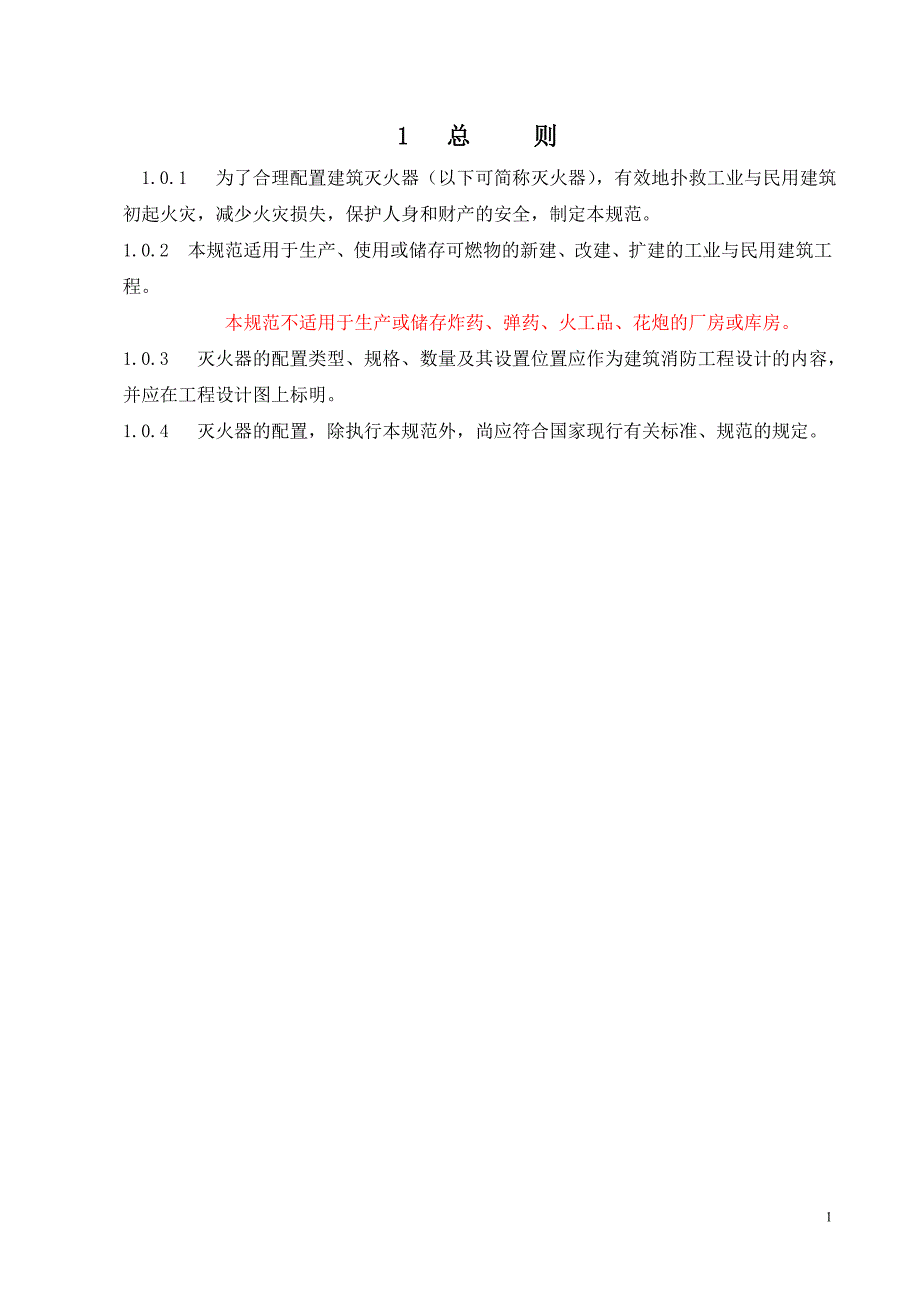

1  总   则 1.0.1  为了合理配置建筑灭火器(以下可简称灭火器),有效地扑救工业与民用建筑初起火灾,减少火灾损失,保护人身和财产的安全,制定本规范1.0.2  本规范适用于生产、使用或储存可燃物的新建、改建、扩建的工业与民用建筑工程      本规范不适用于生产或储存炸药、弹药、火工品、花炮的厂房或库房1.0.3  灭火器的配置类型、规格、数量及其设置位置应作为建筑消防工程设计的内容,并应在工程设计图上标明1.0.4  灭火器的配置,除执行本规范外,尚应符合国家现行有关标准、规范的规定2  术语和符号2.1  术  语2.1.1  灭火器配置场所  distribution place of fire extinguisher存在可燃的气体、液体、固体等物质,需要配置灭火器的场所2.1.2  计算单元  calculation unit灭火器配置的计算区域2.1.3  保护距离  travel distance 灭火器配置场所内,灭火器设置点到最不利点的直线行走距离2.1.4  灭火级别  fire rating表示灭火器能够扑灭不同种类火灾的效能由表示灭火效能的数字和灭火种类的字母组成。

    建筑灭火器配置类型、规格和灭火级别基本参数举例见本规范附录A2.2  符  号 2.2.1  灭火器配置设计计算符号:Q——计算单元的最小需配灭火级别(A或B);S——计算单元的保护面积(m2);U——A类或B类火灾场所单位灭火级别最大保护面积(m2/A或 m2/B);K——修正系数;Qe——计算单元中每个灭火器设置点的最小需配灭火级别(A或B);N——计算单元中的灭火器设置点数(个)2.2.2  灭火器配置设计图例见本规范附录B3  灭火器配置场所的火灾种类和危险等级3.1  火灾种类3.1.1  灭火器配置场所的火灾种类应根据该场所内的物质及其燃烧特性进行分类3.1.2  灭火器配置场所的火灾种类可划分为以下五类:    1  A类火灾:固体物质火灾    2  B类火灾:液体火灾或可熔化固体物质火灾    3  C类火灾:气体火灾    4  D类火灾:金属火灾    5  E类火灾(带电火灾):物体带电燃烧的火灾3.2  危险等级3.2.1  工业建筑灭火器配置场所的危险等级,应根据其生产、使用、储存物品的火灾危险性,可燃物数量,火灾蔓延速度,扑救难易程度等因素,划分为以下三级:    1  严重危险级:火灾危险性大,可燃物多,起火后蔓延迅速,扑救困难,容易造成重大财产损失的场所;    2  中危险级:火灾危险性较大,可燃物较多,起火后蔓延较迅速,扑救较难的场所;    3  轻危险级:火灾危险性较小,可燃物较少,起火后蔓延较缓慢,扑救较易的场所。

工业建筑灭火器配置场所的危险等级举例见本规范附录C 3.2.2  民用建筑灭火器配置场所的危险等级,应根据其使用性质,人员密集程度,用电用火情况,可燃物数量,火灾蔓延速度,扑救难易程度等因素,划分为以下三级:    1  严重危险级:使用性质重要,人员密集,用电用火多,可燃物多,起火后蔓延迅速,扑救困难,容易造成重大财产损失或人员群死群伤的场所;    2  中危险级:使用性质较重要,人员较密集,用电用火较多,可燃物较多,起火后蔓延较迅速,扑救较难的场所;    3  轻危险级:使用性质一般,人员不密集,用电用火较少,可燃物较少,起火后蔓延较缓慢,扑救较易的场所    民用建筑灭火器配置场所的危险等级举例见本规范附录D4  灭火器的选择4.1  一般规定4.1.1  灭火器的选择应考虑下列因素:     1  灭火器配置场所的火灾种类; 2  灭火器配置场所的危险等级;  3  灭火器的灭火效能和通用性;  4  灭火剂对保护物品的污损程度; 5  灭火器设置点的环境温度;     6  使用灭火器人员的体能    4.1.2  在同一灭火器配置场所,宜选用相同类型和操作方法的灭火器当同一灭火器配置场所存在不同火灾种类时,应选用通用型灭火器。

4.1.3  在同一灭火器配置场所,当选用两种或两种以上类型灭火器时,应采用灭火剂相容的灭火器4.1.4  不相容的灭火剂举例见本规范附录E的规定4.2  灭火器的类型选择  A 类火灾场所应选择水型灭火器、磷酸铵盐干粉灭火器、泡沫灭火器或卤代烷灭火器4.2.2  B类火灾场所应选择泡沫灭火器、碳酸氢钠干粉灭火器、磷酸铵盐干粉灭火器、二氧化碳灭火器、灭B类火灾的水型灭火器或卤代烷灭火器极性溶剂的B类火灾场所应选择灭B类火灾的抗溶性灭火器4.2.3  C 类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、二氧化碳灭火器或卤代烷灭火器4.2.4  D类火灾场所应选择扑灭金属火灾的专用灭火器4.2.5  E类火灾场所应选择磷酸铵盐干粉灭火器、碳酸氢钠干粉灭火器、卤代烷灭火器或二氧化碳灭火器,但不得选用装有金属喇叭喷筒的二氧化碳灭火器4.2.6  非必要场所不应配置卤代烷灭火器非必要场所的举例见本规范附录F必要场所可配置卤代烷灭火器 5  灭火器的设置  5.1  一般规定5.1.1  灭火器应设置在位置明显和便于取用的地点,且不得影响安全疏散5.1.2  对有视线障碍的灭火器设置点,应设置指示其位置的发光标志。

5.1.3  灭火器的摆放应稳固,其铭牌应朝外手提式灭火器宜设置在灭火器箱内或挂钩、托架上,其顶部离地面高度不应大于1.50m;底部离地面高度不宜小于0.08m灭火器箱不得上锁5.1.4  灭火器不宜设置在潮湿或强腐蚀性的地点当必须设置时,应有相应的保护措施      灭火器设置在室外时,应有相应的保护措施5.1.5  灭火器不得设置在超出其使用温度范围的地点 5.2  灭火器的最大保护距离5.2.1  设置在A类火灾场所的灭火器,其最大保护距离应符合表的规定 表5.2.1  A类火灾场所的灭火器最大保护距离(m)  灭火器型式危险等级手提式灭火器推车式灭火器严重危险级1530中危险级2040轻危险级25505.2.2  设置在B、C类火灾场所的灭火器,其最大保护距离应符合表的规定 表5.2.2  B、C类火灾场所的灭火器最大保护距离(m)灭火器型式危险等级手提式灭火器推车式灭火器严重危险级918中危险级1224轻危险级1530 5.2.3  D类火灾场所的灭火器,其最大保护距离应根据具体情况研究确定5.2.4  E类火灾场所的灭火器,其最大保护距离不应低于该场所内A类或B类火灾的规定。

6  灭火器的配置6.1  一般规定  一个计算单元内配置的灭火器数量不得少于2具6.1.2  每个设置点的灭火器数量不宜多于5具6.1.3  当住宅楼每层的公共部位建筑面积超过100m2时,应配置1具1A的手提式灭火器;每增加100m2时,增配1具1A的手提式灭火器6.2  灭火器的最低配置基准6.2.1  A类火灾场所灭火器的最低配置基准应符合表的规定表6.2.1  A类火灾场所灭火器的最低配置基准危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别3A2A1A单位灭火级别最大保护面积 (m2/A)5075100  B、C类火灾场所灭火器的最低配置基准应符合表的规定 表6.2.2  B、C类火灾场所灭火器的最低配置基准危险等级严重危险级中危险级轻危险级单具灭火器最小配置灭火级别89B55B21B单位灭火级别最大保护面积 (m2/A)0.51.01.56.2.3  D类火灾场所的灭火器最低配置基准应根据金属的种类、物态及其特性等研究确定6.2.4  E类火灾场所的灭火器最低配置基准不应低于该场所内A类(或B类)火灾的规定7  灭火器配置设计计算7.1  一般规定  灭火器配置的设计与计算应按计算单元进行。

灭火器最小需配灭火级别和最少需配数量的计算值应进位取整7.1.2  每个灭火器设置点实配灭火器的灭火级别和数量不得小于最小需配灭火级别和数量的计算值7.1.3  灭火器设置点的位置和数量应根据灭火器的最大保护距离确定,并应保证最不利点至少在1具灭火器的保护范围内7.2  计算单元7.2.1  灭火器配置设计的计算单元应按下列规定划分:    1  当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时,可将其作为一个计算单元2  当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时,应将其分别作为不同的计算单元3  同一计算单元不得跨越防火分区和楼层7.2.2  计算单元保护面积的确定应符合下列规定:1  建筑物应按其建筑面积确定;2  可燃物露天堆场,甲、乙、丙类液体储罐区,可燃气体储罐区应按堆垛、储罐的占地面积确定7.3  配置设计计算7.3.1        计算单元的最小需配灭火级别应按下式计算:                    S            Q  = K ——                            ( 7.3.1 )                     U式中   Q ——计算单元的最小需配灭火级别(A或B);        S ——计算单元的保护面积(m2);       U ——A类或B类火灾场所单位灭火级别最大保护面积(m2/A或 m2/B);       K ——修正系数。

7.3.2  修正系数应按表的规定取值       表7.3.2    修正系数计算单元K未设室内消火栓系统和灭火系统1.0设有室内消火栓系统0.9设有灭火系统0.7设有室内消火栓系统和灭火系统0.5可燃物露天堆场甲、乙、丙类液体储罐区可燃气体储罐区0.37.3.3  歌舞娱乐放映游艺场所、网吧、商场、寺庙以及地下场所等的计算单元的最小需配灭火级别应按下式计算:                       S            Q  = 1.3 K ——                           ( 7.3.3 )                        U7.3.4  计算单元中每个灭火器设置点的最小需配灭火级别应按下式计算:                  Q            Qe  = ——                             ( 7.3.4 )                   N式中   Qe ——计算单元中每个灭火器设置点的最小需配灭火级别(A或 B) ;       N ——计算单元中的灭火器设置点数(个)7.3.5  灭火器配置的设计计算可按下述程序进行:    1  确定各灭火器配置场所的火灾种类和危险等级;         2  划分计算单元,计算各计算单元的保护面积;    3  计算各计算单元的最小需配灭火级别;4  确定各计算单元中的灭火器设置点的位置和数量;    5  计算每个灭火器设置。
