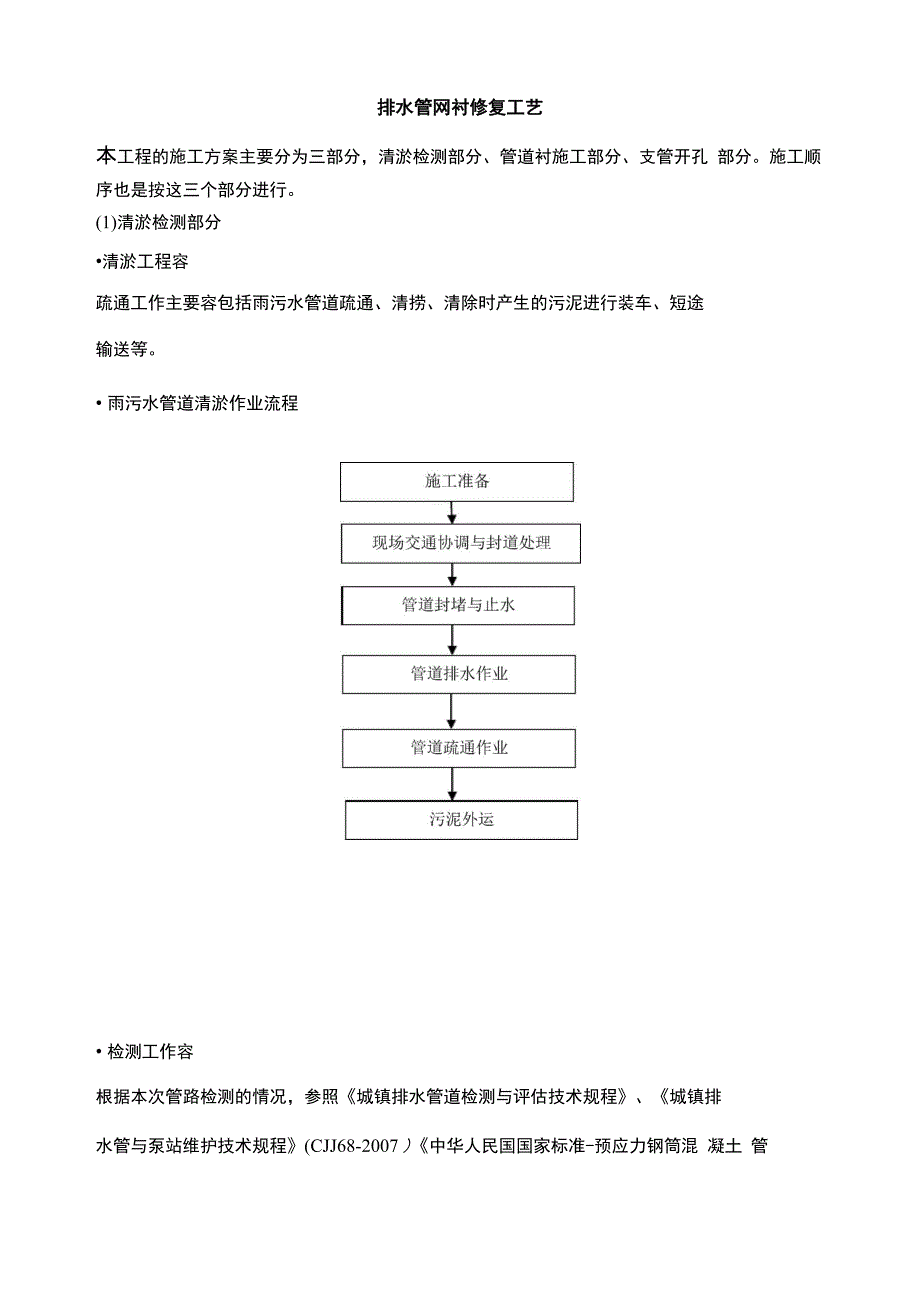

排水管网衬修复工艺本工程的施工方案主要分为三部分，清淤检测部分、管道衬施工部分、支管开孔 部分施工顺序也是按这三个部分进行1)清淤检测部分•清淤工程容疏通工作主要容包括雨污水管道疏通、清捞、清除时产生的污泥进行装车、短途输送等• 雨污水管道清淤作业流程• 检测工作容根据本次管路检测的情况，参照《城镇排水管道检测与评估技术规程》、《城镇排水管与泵站维护技术规程》(CJJ68-2007 )《中华人民国国家标准-预应力钢筒混 凝土 管( GB/19685-2005 )》、《给水排 水管 道工程施工及 验收规(GB/50268-2008 )》等文件，对CCTV检测的结果，进行分析和判读，并对其进行归纳总结排水管道的缺陷分为功能性缺陷和结构性缺陷，功能性缺陷检查主要是检查管道 的畅通情况结构性缺陷检查主要是检查管道结构的完好结构参照《城镇排水 管道检测与评估技术规程》、《城镇排水管与泵站维护技术规程》(CJJ68-2007)、《中华人民国国家标准-预应力钢筒混凝土管(GB/19685-2005 )》、《给水排水管 道工程施工及验收规(GB/50268-2008 )》等文件，对管道的结构和管道功能性 状况有如下判定标准，按照管道的实际情况提出修复和养护的建议。
1.1 一般规定1.1.1 电视检测不应带水作业当现场条件无法满足时，应采取降低水位措施，确保管道水位不大于管道直径的 20%1.1.2 当管道水位不符合本规程第1.1.1条的要求时，检测前应对管道实施封堵、导流，使管水位满足检测要求在进行结构性检测前应对被检测管道做疏通、清洗当有下列情形之一时应中止检测：爬行器在管道无法行走或推杆在管道无法推进时；镜头沾有污物时；镜头浸入水中时；管道充满雾气，影响图像质量时；其他原因无常检测时1.2 检测设备1.2.1 检测设备的基本性能应符合下列规定：摄像镜头应具有平扫与旋转、仰俯与旋转、变焦功能，摄像镜头高度应可以自由 调整； 爬行器应具有前进、后退、空档、变速、防侧翻等功能，轮径大小、轮间距应可 以根据被检测管道的大小进行更换或调整；控制系统应具有在监视器上同步显示日期、时间、管径、在管道行进距离等信息 的功能，并应可以进行数据处理；灯光强度应能调节1.2.2 电视检测设备的主要技术指标应符合表1.2.2的规定表1.2.2 电视检测设备主要技术指标项目技术指标成像单兀场"CCD，彩色清晰度像素数不小于30万灵敏度最低感光度不大于3 lux视角不小于12°监视器对角线尺寸不小于230mm，真彩色图像变形变形率不大于±2%照度最小照度不小于10 XLED电缆抗拉力不小于2 kN电缆长度推杆式不小于30m，爬行器式不小于120m爬行器在平地环境下的负载能力不小于1 kN1.2.3检测设备应结构坚固、密封良好，能在0工~+20工的气温条件下和潮湿的环境中正常工作。
1.2.4检测设备应具备测距功能，电缆计数器的计量单位不应大于0.1m1.3 检测方法1.3.1 爬行器的行进方向宜与水流方向一致1.3.2管径不大于200mm时，直向摄影的行进速度不宜超过0.1m/s ；管径大于 200mm时，直向摄影的行进速度不宜超过0.12m/s1.3.3 检测时摄像镜头移动轨迹应在管道中轴线上，偏离度不应大于管径的10%当对特殊形状的管道进行检测时，应适当调整摄像头位置并获得最佳图像1.3.1 将载有摄像镜头的爬行器安放在检测起始位置后，在开始检测前，应将计 数器归零当检测起点与管段起点位置不一致时，应做补偿设置1.3.2 每一管段检测完成后，应根据电缆上的标记长度对计数器显示数值进行修 正1.3.3 直向摄影过程中，图像应保持正向水平,中途不应改变拍摄角度和焦距1.3.7 在爬行器行进过程中，不应使用摄像镜头的变焦功能，当使用变焦功能时， 爬行器应保持在静止状态当需要爬行器继续行进时，应先将镜头的焦距恢复到 最短焦距位置1.3.8 侧向摄影时，爬行器宜停止行进，变动拍摄角度和焦距以获得最佳图像1.3.9 管道检测过程中，录像资料不应产生画面暂停、间断记录、画面剪接的现 象。
1.3.10 在检测过程中发现缺陷时，应将爬行器在完全能够解析缺陷的位置至少停 止10s，确保所拍摄的图像清晰完整1.3.11 对各种缺陷、特殊结构和检测状况应作详细判读和量测，并填写现场记录 表，记录表的容和格式应符合规定1.4 影像判读1.4.1 缺陷的类型、等级应在现场初步判读并记录现场检测完毕后，应由复核 人员对检测资料进行复核1.4.2 缺陷尺寸的判定可依据管径或相关物体的尺寸1.4.3 无法确定的缺陷类型或等级应在评估报告中加以说明1.4.4 缺陷图片宜采用现场抓取最佳角度和最清晰图片的方式，特殊情况下也可采 用观看录像截图的方式1.4.5 每一处结构性缺陷抓取的图片数量，直向摄影和侧向摄影应各不应少于 1检测项目名称、代码及等级管道缺陷等级表管道缺陷等级表1.1等级 缺陷性质1234结构性缺陷程度轻微缺陷中等缺陷严重缺陷重大缺陷功能性缺陷程度轻微缺陷中等缺陷严重缺陷重大缺陷结构性缺陷的名称、代码、等级划分及分值表表 1.2 结构性缺陷名称、代码、等级划分及分值缺陷名称缺陷代码定义等级缺陷描述分值破裂PL管道的外部 压力超过自 身的承受力 致使管子发 生破裂其形 式有纵向、环 向和复合3 种1裂痕-当下列一个或多个情况存在 时：（a） 在管壁上可见细裂痕；（b） 在管壁上由细裂痕处冒出少 量沉积物；（c） 轻度剥落。
0.52裂口-破裂处已形成明显间隙，但管 道的形状未受影响且破裂无脱落23破碎-管壁破裂或脱落处所剩碎片的环向覆盖围不大于弧长6054坍塌-当下列一个或多个情况存在 时：5、 管道材料裂痕、裂口或破碎边缘 环向覆盖围大于弧长60°;6、 管壁材料发生脱落的环向围大于 弧长6010变形BX管道受外力挤压造成形1变形不大于管道直径的5%12变形为管道直径的5%~15%2状变异3变形为管道直径的15%~~25%54变形大于管道直径的25%10腐蚀FS管道壁受侵 蚀而流失或 剥落/出现麻 面或露出钢 筋1轻度腐蚀-表面轻微剥落，管壁出现 凹凸面0.52中度腐蚀-表面剥落显露粗骨料或钢 筋23中度腐蚀-粗骨料或钢筋完全显露5错口CK同一接口的 两个管口产 生横向偏差， 未处于管道 的正确位置1轻度错口-相接的两个管口偏差不大 于管壁厚度的1/20.52中度错口-相接的两个管口偏差为管 壁厚度的1/2~1之间23重度错口-相接的两个管口偏差为管壁厚度的1~2之间54严重错口-相接的两个管口偏差为管壁厚度的2倍以上10起伏QF接口位置偏 移，管道竖向 位置发生变 化，在低处形 成洼水1起伏高/管径W20%。
0.5220%＜起伏高/管径W35%2335%＜起伏高/管径W50%54起伏高/管径＞50%10脱节TJ两根管道的 端部未充刀 接合或接口 脱落1轻度脱节-管道端部有少量泥土挤 入12中度脱节-脱节距离不大于2cm33重度脱节-脱节距离为2cm~5cm54严重脱节-脱节距离为5cm以上10接口材料脱落TL橡胶圈、沥 青、水泥等类 似的接口材 料进入管道1接口材料在管道水平方向中心线上 部可见12接口材料在管道水平方向中心线下 部可见3AJ支管未通过 检杳井直接 侧向接入主 管1支管进入主管的长度不大于主管直 径的10%0.52支管进入主管的长度在主管直径10%~20% 之间23支管进入主管的长度大于主管直径 的 20%.5异物 侵入CR非管道系统 附属设施的 物体穿透管 壁进入馆1异物在管道且占用过水断面面积不 大于10%0.52异物在管道且占用过水断面面积为10%~30%23异物在管道且占用过水断面面积大 于 30%5渗漏SL管外的水流入管道1滴漏-水持续从缺陷点滴出，沿管壁 流动0.52线漏-水持续从缺陷点流出，并脱离 管壁流动23涌漏-水从缺陷点涌出，涌漏水面的 面积不大于管道断面的1/3。
54喷漏-水从缺陷点大量涌出或喷出， 涌漏水面的面积大于管道断面的 1/310功能性缺陷名称、代码、等级划分和分值表表 1.3 功能性缺陷名称、代码、等级划分及分值缺陷名称缺陷 代码定义缺陷 等级缺陷描述分值沉积CJ杂质在管道底部沉淀淤积1沉积物厚度为管径的20%~30%0.52沉积物厚度在管径的40%~50%之间23沉积物厚度在管径的40%~50%54沉积物厚度大于管径的50%10结垢JG管道壁上的附着物1硬质结垢造成的过水断面损失不大于15% ；软质结垢造成的过水断面损失在15%~25 之间0.52硬质结垢造成的过水断面损失不大于15%~25 ；软质结垢造成的过水断面损失在15% 之间23硬质结垢造成的过水断面损失不大于15% ；软质结垢造成的过水断面损失在25~50% 之间54硬质结垢造成的过水断面损失不大于25%~50% ；软质结垢造成的过水断面损失在50%~80% 之间10障碍物ZW管道影响过流 的阻挡物1过水断面损失不大于15%0.12过水断面损失15%~25%23过水断面损失在25%~50%之间54过水断面损失大于50%10残墙、坝跟CQ管道闭水试验 时砌筑的临时 砖墙封堵，试 验后为拆除或 拆除不彻底的 遗留物1过水断面损失不大于15%。
12过水断面损失在15%~25%33过水断面损失在25%~50%之间54过水断面损失大于50%10树根SG单树根或是树 根群自然生长 进入管道1过水断面损失不大于15%0.52过水断面损失在15%~25%23过水断面损失在25%~50%之间54过水断面损失大于50%10特殊结构及附属设施的代码表表 1.4 特殊结构及附属设施名称、代码和定义名称代码定义修复XF检测前已修复位置变径BJ两检杳井之间不同直径管道相接处倒虹管DH管道遇到河道、铁路等障碍物，不能按原有高程埋没，而从障碍 物下面绕过时米用的一种倒虹型管段检查井（窨井）YJ管道上连接其他管道以及供维修工人检杳、清通和出入管道的附属设施暗井MJ用于管道连接，有井室。
