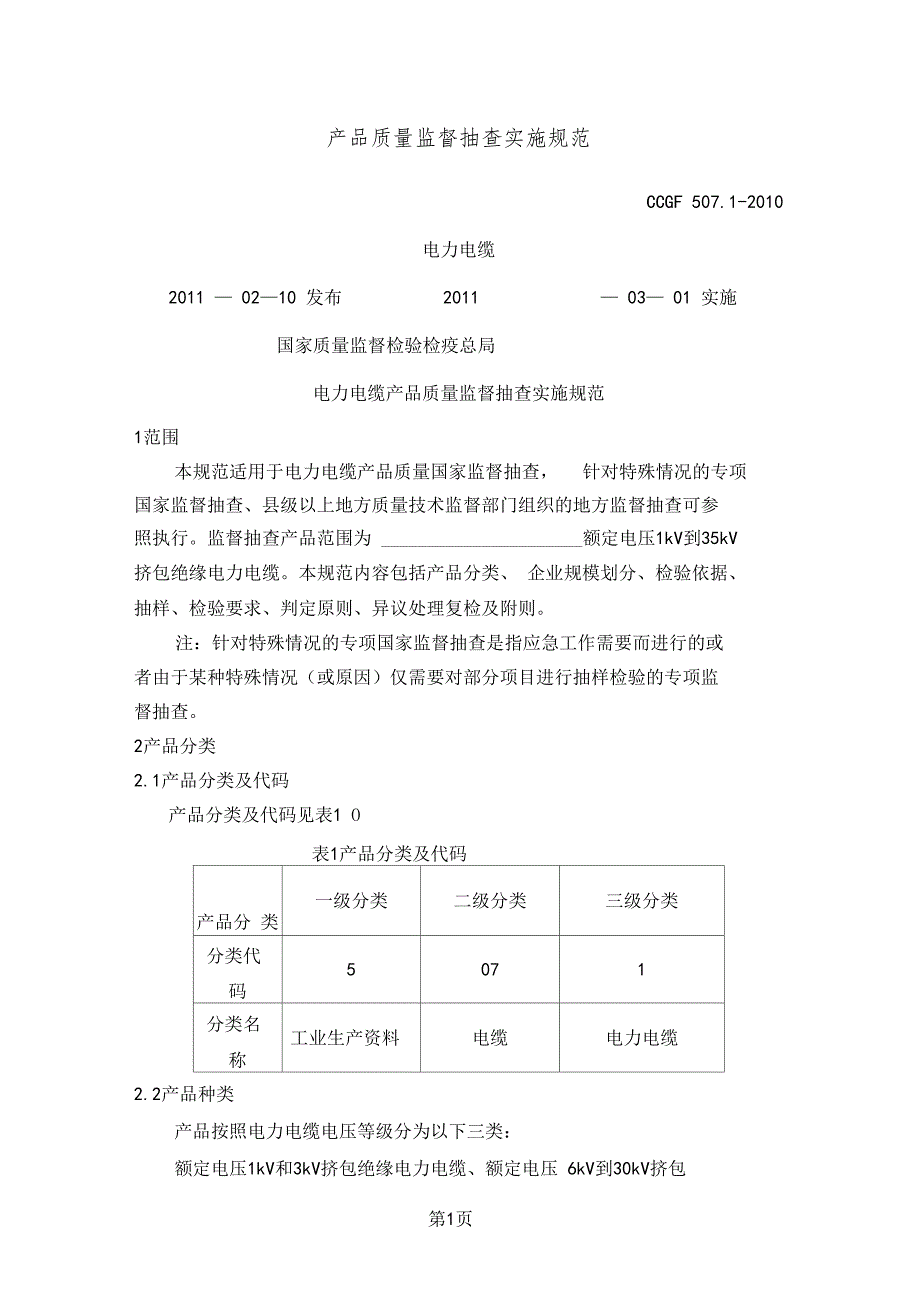

产品质量监督抽查实施规范CCGF 507.1-2010电力电缆2011 — 02—10 发布 2011 — 03— 01 实施国家质量监督检验检疫总局电力电缆产品质量监督抽查实施规范1范围本规范适用于电力电缆产品质量国家监督抽查， 针对特殊情况的专项国家监督抽查、县级以上地方质量技术监督部门组织的地方监督抽查可参 照执行监督抽查产品范围为 额定电压1kV到35kV挤包绝缘电力电缆本规范内容包括产品分类、 企业规模划分、检验依据、 抽样、检验要求、判定原则、异议处理复检及附则注：针对特殊情况的专项国家监督抽查是指应急工作需要而进行的或 者由于某种特殊情况（或原因）仅需要对部分项目进行抽样检验的专项监 督抽查2产品分类2.1产品分类及代码产品分类及代码见表1 O表1产品分类及代码产品分 类一级分类二级分类三级分类分类代码5071分类名称工业生产资料电缆电力电缆2.2产品种类产品按照电力电缆电压等级分为以下三类：额定电压1kV和3kV挤包绝缘电力电缆、额定电压 6kV到30kV挤包 绝缘电力电缆、额定电压 35kV挤包绝缘电力电缆3企业规模划分根据电线电缆行业的实际情况， 生产企业规模以电力电缆的年销售额 为标准划分为大、中、小型企业。
见表 2表2企业规模划分企业规模大型企业中型企业小型企业销售额/万元>80000> 10000 且 v80000v100004检验依据下列引用的文件，其最新版本或修改单均适用于本规范GB/T 2951.11-2008 电缆和光缆绝缘和护套材料通用试验方法 第11部分：通用试验方法厚度和外形尺寸测量机械性能试验GB/T 2951.12-2008电缆和光缆绝缘和护套材料通用试验方法 第12部分：通用试验方法热老化试验方法GB/T 2951.13-2008 电缆和光缆绝缘和护套材料通用试验方法 第13部分：通用试验方法--密度测定方法--吸水试验--收缩试验GB/T 2951.14-2008 电缆和光缆绝缘和护套材料通用试验方法 第14部分：通用试验方法--低温试验GB/T 2951.21-2008电缆和光缆绝缘和护套材料通用试验方法 第21部分：弹性体混合料专用试验方法 --耐臭氧试验--热延伸试验--浸矿物油 试验GB/T 2951.31-2008电缆和光缆绝缘和护套材料通用试验方法 第31部分：聚氯乙烯混合料专用试验方法--高温压力试验--抗幵裂试验GB/T 2951.32-2008电缆和光缆绝缘和护套材料通用试验方法 第32部分：聚氯乙烯混合料专用试验方法 --失重试验--热稳定性试验GB/T 2951.41-2008电缆和光缆绝缘和护套材料通用试验方法 第41部分：聚乙烯和聚丙烯混合料专用试验方法 耐环境应力幵裂试验熔体指数测量方法直接燃烧法测量聚乙烯中碳黑和(或)矿物质填料含量热重 分析法(TGA)测量碳黑含量显微镜法评估聚乙烯中碳黑分散度GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分：局部放电试验GB/T 6995.3-2008 电线电缆识别标志方法 第3部分：电线电缆识别 标志GB/T 12706.1-2008 额定电压 1 kV( U=1.2 kV )至^ 35 kV(U=40.5 kV)挤包绝缘电力电缆及附件 第1部分：额定电压1 kV (U=1.2 kV )和 3 kV ( U=3.6 kV )电缆第#页GB/T 12706.2-2008 额定电压 1 kV ( Um=1.2 kV )到 35 kV (Um=40.5 kV)挤包绝缘电力电缆及附件 第2部分：额定电压6 kV ( U=7.2 kV )到30 kV (U=36 kV)电缆GB/T 12706.3-2008 额定电压 1 kV (Um=1.2 kV )到 35 kV (Um=40.5 kV)挤包绝缘电力电缆及附件 第3部分：额定电压35 kV (U=40.5 kV ) 电缆GB/T 17650.1-1998 取自电缆或光缆的材料燃烧时释出气体的试验方 法 第 1部分: 卤酸气体总量的测定GB/T 17650.2-1998 取自电缆或光缆的材料燃烧时释出气体的试验方 法 第2部分:用测量pH值和电导率来测定气体的酸度GB/T 17651.2-1998 电缆或光缆在特定条件下燃烧的烟密度测定 第 2 部分: 试验步骤和要求GB/T 18380.12-2008 电缆和光缆在火焰条件下的燃烧试验 第 12 部 分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法GB/T 18380.33-2008 电缆和光缆在火焰条件下的燃烧试验 第 33 部 分：垂直安装的成束电线电缆火焰垂直蔓延试验 A 类GB/T 18380.34-2008 电缆和光缆在火焰条件下的燃烧试验 第 34 部 分：垂直安装的成束电线电缆火焰垂直蔓延试验 B 类GB/T 18380.35-2008 电缆和光缆在火焰条件下的燃烧试验 第 35 部 分：垂直安装的成束电线电缆火焰垂直蔓延试验 C 类GB/T 18380.36-2008 电缆和光缆在火焰条件下的燃烧试验 第 36 部 分：垂直安装的成束电线电缆火焰垂直蔓延试验 D 类GB/T 19216.21-2003 在火焰条件下电缆或光缆的线路完整性试验 第 21 部分：试验步骤和要求——额定电压 0.6/1.0kV 及以下电缆GB/T 19666-2005 阻燃和耐火电线电缆通则GA 306.1-2007 阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要 求 第 1 部分：阻燃电缆GA 306.2-2007 阻燃及耐火电缆 塑料绝缘阻燃及耐火电缆分级和要 求 第 2 部分：耐火电缆IEC60684-2 ： 2003 绝缘软套管 第 2 部分：试验方法相关的法律法规、部门规章和规范 经备案现行有效的企业标准及产品明示质量要求5 抽样5.1 抽样型号或规格从同一批次产品中抽取同一规格型号的某类产品。
如果企业生产多 种规格型号产品时，应优先抽取按强制性标准生产的产品；如果企业生 产的产品执行标准性质相同时，应优先抽取企业主导产品5.2 抽样方法、基数及数量在企业成品仓库内或者市场上， 随机抽取近期生产的同一批次， 并有 产品质量检验合格证明或者以其他形式表明合格的产品在企业成品仓库内抽样时，抽样基数原则上不少于 200 米；在市场上抽样时， 抽样基数满足抽样数量即可， 抽样基数应不少于抽 取样品量抽样数量为：不少于 30 米（含备样），其中 20 米作为检验用样品， 剩余样品作为备用样品，抽样时需考虑大截面铝导体电阻测试用样品数 量样品在截取后应包装完好， 两端用封套或其他可防潮的措施加以保护 并附有合格证明上述样品不包括成束燃烧试验用样品抽取阻燃电力电缆时， “成束燃烧” 项目需要的抽样数量应根据 GB/T 18380 标准的要求确定，并且不需要考虑该项目的备样注：在本规范的规定中， 检验机构在检验过程中对检验结果进行复验 所采用的样品， 应是抽取的检验样品， 不能采用备用样品 备用样品仅是 指被抽查企业或者经过确认了样品的生产企业对检验结果提出异议， 需要 对不合格项目进行复检时，采用的备用样品。
5.3 样品处置抽样后将样品封装， 在外表面上加贴封条 （应尽可能贴在样品外表面 的两个端头处） ，由双方签字，还可采取拍照、骑缝签名、漆封、特殊材 料等其他附加的防拆封措施 在运送过程中应注意对样品外表面及端头进 行适当的防护以避免出现磕碰、 磨损、 电缆端头绝缘受潮等情况， 还应注 意使样品的最小弯曲半径符合标准要求注：封样后若企业送样或寄样， 检验机构接收样品时应仔细检查样品 包装及封条， 一旦出现封条破损、 样品损坏等情况， 检验机构无法判断该 破损是来源于运输过程或是受检企业行为， 应由受检企业承担运输过程中 可能产生的责任，检验机构可依情况拒收样品5.4 抽样单应按有关规定填写抽样单， 并根据产品合格证记录被抽查产品及企业 相关信息 同时记录被抽查企业上一年度生产的电力电缆产品销售额， 以 万元计；若企业上一年度未生产， 则记录本年度实际销售额， 并加以注明注：记录的“产品销售总额”中的产品是指计划抽查的产品，如计划 抽查“电力电缆” ，应记录被抽查企业的所有电力电缆产品销售总额第 # 页6检验要求6.1检验项目及重要程度分类检验项目及重要程度分类见表 3表3检验项目及重要程度分类序 号检验项目依据法律法规 或标准强制性/推荐性检测方法重要程 度或不 合格程 度分类A，类aB类b1绝缘平均厚度GB/T 12706.1 第18.1条推荐性GB/T2951.11•2绝缘最薄处厚度GB/T 12706.1 第18.1条GB/T 12706.2 第19.1条GB/T 12706.3 第19.1条推荐性GB/T2951.11•3绝缘偏芯度GB/T 12706.2 第19.1条GB/T 12706.3 第19.1条推荐性GB/T12706.2GB/T12706.3•4非金属护套平均 厚度GB/T 12706.1 第18.2条GB/T 12706.2 第19.2条GB/T 12706.3 第19.2条推荐性GB/T2951.11•5非金属护套最溥 厚度GB/T 12706.1 第18.2条GB/T 12706.2 第19.2条GB/T 12706.3 第19.2条推荐性GB/T2951.11•6金属护套厚度GB/T 12706.1 第16.6条GB/T 12706.2 第17.6条GB/T 12706.3推荐性GB/T12706.1GB/T12706.2GB/T•序 号检验项目依据法律法规 或标准强制性/推荐性检测方法重要程 度或不 合格程 度分类A，类aB类b第17.6条12706.37导体电阻GB/T 12706.1 第15.2条GB/T 12706.2 第16.2条GB/T 12706.3 第16.2条推荐性GB/T12706.1GB/T12706.2GB/T12706.3•8环境温度下绝缘 电阻 常数GB/T 12706.1 第17.1条GB/T 12706.2第18.2.1条推荐性GB/T12706.1GB/T12706.2•9导体最咼温度下 绝缘电阻常数GB/T 12706.1 第17.2条GB/T 12706.2第18.2.2条推荐性GB/T12706.1GB/T12706.2•10弯曲试验及随后 的局部放电试验GB/T 12706.2 第18.1条GB/T 12706.3 第18.1条推荐性GB/T12706.2GB/T12706.3GB/T3048.12•11介质损耗角正切GB/T 12706.2 第18.1条GB/T 12706.3 第18.1条推荐性GB/T1。
