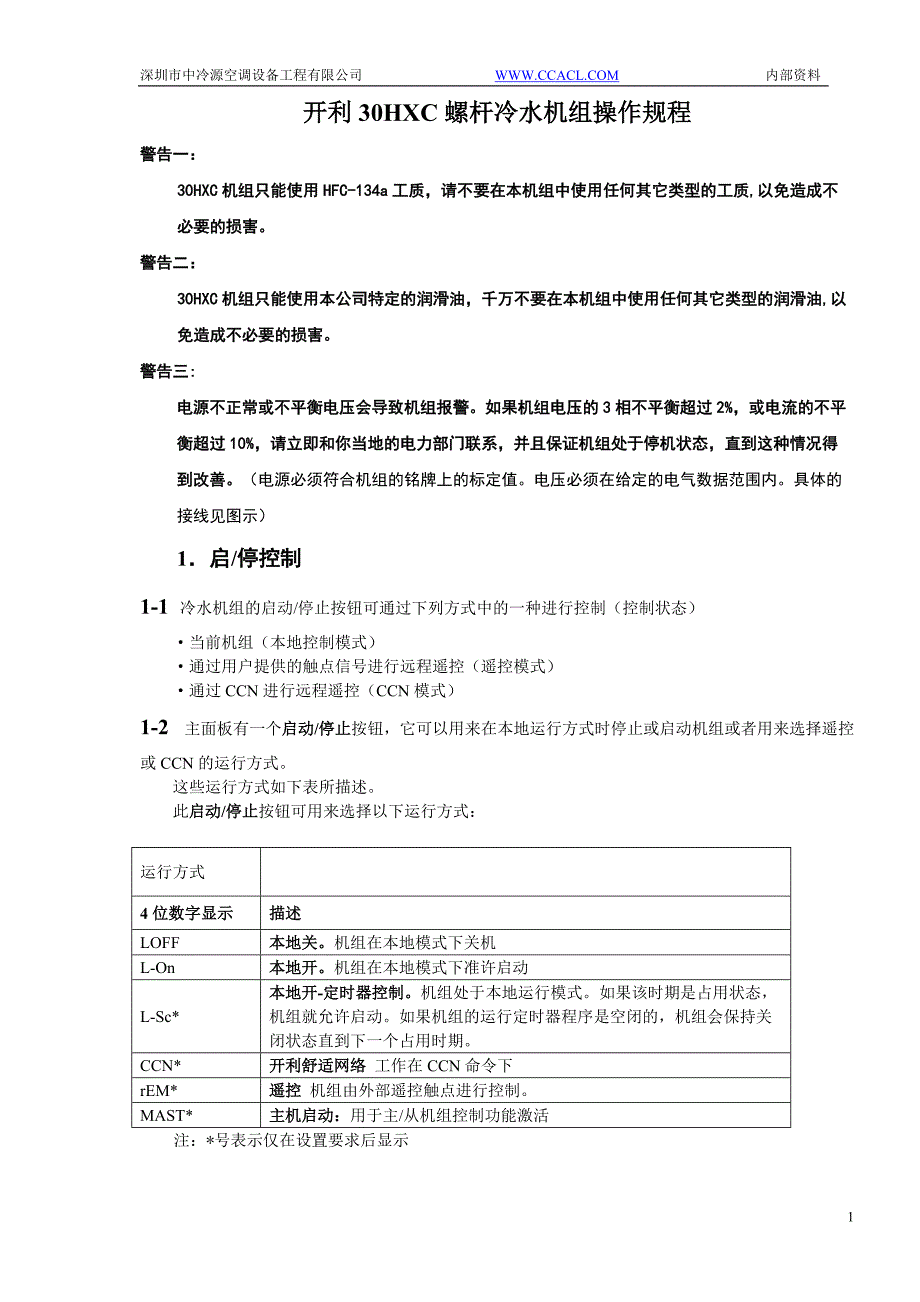

深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 1 开利开利 30HXC 螺杆冷水机组操作规程螺杆冷水机组操作规程 警告一：警告一： 30HXC30HXC 机组只能使用机组只能使用 HFC-134aHFC-134a 工质，请不要在本机组中使用任何其它类型的工质工质，请不要在本机组中使用任何其它类型的工质, ,以免造成不以免造成不 必要的损害必要的损害 警告二：警告二： 30HXC30HXC 机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油机组只能使用本公司特定的润滑油，千万不要在本机组中使用任何其它类型的润滑油, ,以以 免造成不必要的损害免造成不必要的损害 警告三警告三: : 电源不正常或不平衡电压会导致机组报警如果机组电压的电源不正常或不平衡电压会导致机组报警如果机组电压的 3 3 相不平衡超过相不平衡超过 2%2%，或电流的不平，或电流的不平 衡超过衡超过 10%10%，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得，请立即和你当地的电力部门联系，并且保证机组处于停机状态，直到这种情况得 到改善。
到改善电源必须符合机组的铭牌上的标定值电压必须在给定的电气数据范围内具体的 接线见图示） 1启启/停控制停控制 1-1 冷水机组的启动/停止按钮可通过下列方式中的一种进行控制（控制状态） 当前机组（本地控制模式） 通过用户提供的触点信号进行远程遥控（遥控模式） 通过 CCN 进行远程遥控（CCN 模式） 1-2 主面板有一个启动启动/停止停止按钮，它可以用来在本地运行方式时停止或启动机组或者用来选择遥控 或 CCN 的运行方式 这些运行方式如下表所描述 此启动启动/停止停止按钮可用来选择以下运行方式： 运行方式 4 位数字显示位数字显示描述描述 LOFF本地关机组在本地模式下关机 L-On本地开机组在本地模式下准许启动 L-Sc* 本地开本地开-定时器控制定时器控制机组处于本地运行模式如果该时期是占用状态， 机组就允许启动如果机组的运行定时器程序是空闭的，机组会保持关 闭状态直到下一个占用时期 CCN*开利舒适网络开利舒适网络 工作在 CCN 命令下 rEM*遥控遥控 机组由外部遥控触点进行控制 MAST*主机启动：主机启动：用于主/从机组控制功能激活 注：*号表示仅在设置要求后显示 深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 2 1-3 在本地模式下启动机组在本地模式下启动机组 启动机组前必须先启动冷水泵、冷却水泵和冷却水塔。
启动机组前必须先启动冷水泵、冷却水泵和冷却水塔 在适当的情况下，机组控制系统可对冷水泵、冷却水泵实现自动启/停，而无须再添加任何副电路板 下列例子中，机组处于停止状态，用户将以本地模式启动机组下列例子中，机组处于停止状态，用户将以本地模式启动机组 按键操作第一区显示第二区显示 按住启动启动/停止停止按钮 至少 4 秒 CLOFF 按住启动启动/停止停止选择 按钮，有效的运行模 式将逐个显示直至放 开按钮 C rEM L-On L-Sc CCn 当需要的运行模式显 示后（此处为 L- On）放开启动启动/停止停止 按钮，第 1 区中闪烁 的“C”表示控制器 正等待确认 CL-On 按下确认键确认键确认运行 模式已选择（此处为 L-On）第 1 区中显 示“t”表示已选择 了运行模式如确认确认 键键按得不够快，控制 器将退出更改环境仍 使用原来运行模式 tL-On 当机组启动时，控制系统首先激活油泵，以便压缩机启动时能有足够的润滑如果 油泵能建立起足够的油压，压缩机就能顺利启动一旦压缩机开始运行，油泵将停止运 行如果油泵始终不能建立起足够的油压，控制系统将产生一个报警信息 1-4 在本地模式下停车在本地模式下停车 机组可以在任何时候通过按启动启动/停止停止按钮，在本地模式下停车。
机组停车机组停车 按键操作第一区显示第二区显示 按启动启动/停止停止按钮一下（时间 小于 4 秒） CLOFF 当按键释放后，机组停车，不 需要任何进一步动作 tLOFF 2主面板主面板 从主面板可以看到 PD4 所有数据和实现所有控制功能包括： 第 1 区：一个两位数码显示表明所选的项号 第 2 区：一个四位数码显示表明所选项的内容 第 3 区：由 LED 指示灯和按纽组成，用于机组开停，菜单选择，菜单项选择和改变数值 深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 3 2-1主界面主界面 按纽名称描述 菜单 选择主菜单，每个菜单项由一个图标表示，当菜单激活时图标对应 LED 灯亮 向上键 在菜单项之间滚动（在两位数码显示区） ，如果修改模式激活，该 键将增加任意参数的数值 向下键 在菜单项之间滚动（在两位数码显示区） ，如果修改模式激活，该 键将减少任意参数的数值 确认键可激活修改模式，确认修改或扩展显示某项的描述性文字 开/停键在本地模式可开停机组或更改运行模式 LED 灯名称描述 信息显示机组的一般运行参数 温度显示机组运行温度 压力显示机组运行压力 设定值显示并修改机组设定点 输入显示机组数字和模拟输入量状态 输出/测试显示并能测试机组输出量状态 配置显示并更改机组配置信息 报警显示激活的报警 报警历史显示报警历史 运行记录显示机组和压缩机的启动次数和运行时间 2-2快捷面板（右侧区域）包括一幅机组运行示意图，在图上包含有按纽和 LED 指示灯，可以迅速 深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 4 访问机组的主要运行参数。
快捷面板指示灯 绿色绿色 LED 指示灯指示灯 机组准许启动或处于运行状态 红色红色 LED 指示灯指示灯 点亮：回路 A 或机组因报警停机 闪烁：回路 A 或机组在运行时发生报警 红色红色 LED 指示灯指示灯 点亮：回路 B 或机组因报警停机 闪烁：回路 B 或机组在运行时发生报警 红色红色 LED 指示灯指示灯 水流量开关断开或用户互锁保护开关断开 绿色绿色 LED 指示灯指示灯 蒸发器水泵运行 黄色黄色 LED 指示灯指示灯 从顶部到底部分别是压缩机 A1、A2 或 B1、B2 的启/停 状态指示灯闪烁表示相应的回路处于保护或除霜状态 绿色绿色 LED 指示灯指示灯 制热运行 绿色绿色 LED 指示灯指示灯 制冷运行 快捷面板按钮 按纽按纽作用作用 蓝色按纽：冷水进出水温度（） 灰色按纽：室外温度（） 控制点（设定点+复位） 按一下：回路 A/B 排气压力（KPa） 按两下：回路 A/B 饱和冷凝温度（） 按一下：回路 A/B 吸气压力（KPa） 按两下：回路 A/B 饱和吸气温度（） 按一下：压缩机 A1/B1 运行时间（h/10 或 h/100） 按两下：压缩机 A2/B2 运行时间（h/10 或 h/100） 3故障诊断故障诊断 3-1 概述概述 PRO-DIALOG PLUS 控制系统有许多故障帮助功能。
本地面板和其中的大多数菜单可访问全部 的机组运行工 况，测试功能可以快速检测机组的所有设备如果发现了一个运行故障，机组就会报警并将报警代码 存入报警菜 单中 3-2 显示报警资料显示报警资料 深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 5 快捷面板上的报警指示灯显示了整个机组和每个回路的状态 指示灯闪烁表明回路正在运行但存在问题 指示灯不闪烁表明回路由于故障而停车 主面板的报警菜单显示机组上正发生的 5 个故障的代码 3-3 报警的复位报警的复位 当故障排除后，报警就可复位了，复位可采取手动复位或自动复位两种模式即使机组正在运 行，报警也能被复位 这意味不停车就能进行报警的复位当停电后，机组无需外部命令就能重新启动然而，停电 时所有故障也都保存了，在某些情况下这可能导致回路或机组无法重新启动 手动复位必须按以下过程在主面板上进行： 当前报警复位当前报警复位 操作第 1 区显示第 2 区显示按钮第 3 区指示灯 按下 MENU 键 直至报警指示灯 亮起，第 2 区显 示当前报警数 0 02AL 按下回车键允许报 警复位，报警指示 灯闪烁并在第 2 区 显示数值 0 00 再按下回车键使复 位生效，报警指示 灯停止闪烁，依次 显示“Good” “2AL” “0AL” 0Good 2AL 0AL 3-4 报警代码报警代码 以下清单列出了每个报警代码的完整描述和产生的原因： 深圳市中冷源空调设备工程有限公司 WWW.CCACL.COM 内部资料 6 报警代码描述报警代码描述 代码描述代码描述报警原因报警原因控制系统动作控制系统动作复位类型复位类型问题的产生问题的产生 1 冷水进水温度传感器 出错 传感器范围超出 -40 118 停车自动传感器或接线出错 2 冷水出水温度传感器 出错 传感器范围超出 -40 118 停车自动传感器或接线出错 3 冷却水进水温度传感 器出错 传感器范围超出 -40 118 无动作，仅是一个信息自动传感器或接线出错 或电线电缆损坏 4 冷却水出水温度传感 器出错 传感器范围超出 -40 118 制冷时无动作，制热时 将停车 自动传感器或接线出错 或电线电缆损坏 5热回收冷却水进 水温度传感器出错 传感器范围超出 -40 118 无动作，仅是一个信息自动传感器或接线出错 或电线电缆损坏 6热回收冷却水出 水温度传感器出错 传感器范围超出 -40 118 无动作，仅是一个信息自动传感器或接线出错 或电线电缆损坏 7 户外温度传感器出错 传感器范围超出 -40 118 基于户外温度失效复位自动传感器或接线出错 或电线电缆损坏 8 CHWS（主/辅机组） 温度传感器出错 传感器范围超出 -40 118 主/辅机组系统功能失 效 自动传感器或接线出错 或电线电缆损坏 9 压缩机 A1 排气温度 传感器出错 传感器范围超出 -40 118 压缩机 A1 停车自动传感器、电磁阀、电机 冷却、接线出错或排气 高温 10 压缩机 A2 排气温度 传感器出错 传感器范围超出 -40 118 压缩机 A2 停车自动传感器、电磁阀、电机 冷却、接线出错或排气 高温 11 压缩机 B1 排气温度 传感器出错 传感器范围超出 -40 118 压缩机 B1 停车自动传感器、电磁阀、电机 冷却、接线出错或排气 高温 12 压缩机 B2 排气温 度传感器出错 传感器范围超出 -40 118 压缩机 B2 停车自动传感器、电磁阀、电机 冷却、接线出错或排气 高温 130-10V d.c.外部信号 出错 信号超出范围1-卸载：不使用 2-负荷限制：无效 自动错误的输入或接线出错 14 回路 A 排气压力传 感器出错 测量信号=0V dc回路 A 停车自动传感器或接线出错 15 回路 B 排气压力传 感器出错 测量信号=0V dc回路 B 停车自动传感器或接线出错 16 回路 A 吸气压力传 感器出错 测量信号=0V dc回路 A 停车自动传感器或接线出错 17 回路 B 吸气压力传 感器出错 测量信号=0V dc回路 B 停车自动传感器或接线出错 18 压缩机 A1 油 压传 感器出错 测量信号=0V dc压缩机 A1 停车自动传感器或接线出错 19 压缩机 A2 油压传 感器出错 测量信号=0V dc压缩机 A2 停车自动传感器或接线出错 20 压缩机 B1 油压传 测量信号=0V dc压缩机 B1 停车自动传感器或接线出错 深圳市中冷源空调设备工程有限公司 WWW.CCACL.C。
