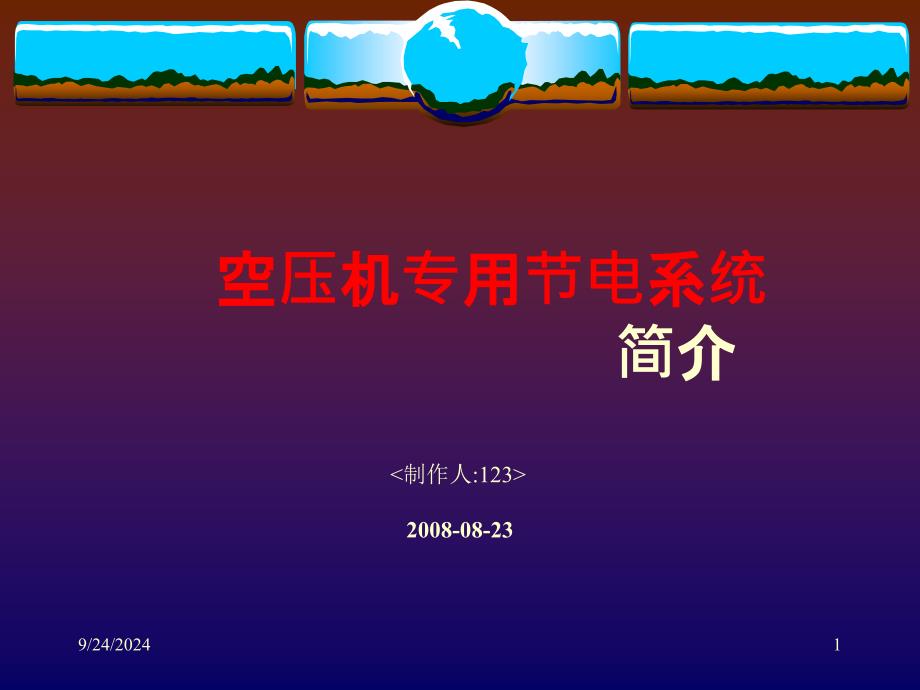

空空压机机专用用节电系系统 简介介<制作人:123>2008-08-239/24/20241 Ø 一、公司一、公司一、公司一、公司简简介介介介Ø 二、二、二、二、节节能原理能原理能原理能原理Ø 三、三、三、三、控制流程控制流程控制流程控制流程Ø 四、适用范四、适用范四、适用范四、适用范围围Ø 五、操作介五、操作介五、操作介五、操作介绍绍Ø 六、六、六、六、现场现场演示演示演示演示Ø 七、关七、关七、关七、关键键数据数据数据数据Ø 八、故障八、故障八、故障八、故障处处理理理理 目 录9/24/20242 一、公司简介9/24/20243 1 1 1 1、空压机概况、空压机概况、空压机概况、空压机概况 空压机，全名为空气压缩机，是一种工矿企业中最常用的空气动力提供设备通常，空压机分为螺杆式空压机、活塞式空压机等● 螺杆式空压机工作原理螺杆式空压机是由一对相互平行啮合的阴阳转子(或称螺杆)在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。
空压机的进气口和出气口分别位于壳体的两端，阴转子的槽和阳转子的齿被主电机驱动而旋转● 活塞式空压机工作原理活塞式空压机是由电动机带动皮带轮通过联轴器直接驱动曲轴，带动连杆与活塞杆，使活塞在压缩机气缸内作往复运动，完成吸入、压缩、排出等过程,将无压或低压气体升压，并输出到储压罐内其中，活塞组件，活塞与汽缸内壁及汽缸盖构成容积可变的工作腔，在曲柄连杆带动下，在汽缸内作往复运动以实现汽缸内气体的压缩 二、节能原理9/24/20244 2 2 2 2、空压机系统控制、空压机系统控制、空压机系统控制、空压机系统控制 空压机主电机运行方式为星-角降压起动后全压运行，供气系统具体工作流程为：当按下启动按钮，控制系统接通启动器线圈并打开断油阀，空压机在卸载模式下启动，这时进气阀处于关闭位置，而放气阀打开以排放油气分离器内的压力等降压n秒（由时间继电器控制）后空压机开始加载运行，系统压力开始上升如果系统压力上升到压力开关上限值，即起跳压力，控制器使进气阀关闭，油气分离器放气，压缩机空载运行，直到系统压力降到压力开关下限值后，即回跳压力下，控制器使进气阀打开，油气分离器放气阀关闭，压缩机打开，油气分离器放气阀关闭，压缩机满载运行。
3 3 3 3、、、、 空压机系统节能分析空压机系统节能分析空压机系统节能分析空压机系统节能分析 在在管管道道供供气气系系统统中中，，最最基基本本的的控控制制对对象象是是流流量量，，供供气气系系统统的的基基本本任任务务就就是是要要满满足足用用户户对对流流量量的的需需求求目前，常见的气体流量控制方式有加、卸载供气控制方式和转转速速控控制制方方式式两种 ● 加、卸载供气控制加、卸载供气控制加、卸载供气控制方式即为进气阀开关控制方式，即压力达到上限时关阀，压缩机进人轻载运行；压力抵达下限时开阀，压缩机进入满载运行由于空压机不能排除在满负荷状态下长时间运行的可能性，所以只能按最大需要来决定电动机的容量，设计余量一般偏大工频起动设备时的冲击大，电机轴承的磨损大，所以设工频起动设备时的冲击大，电机轴承的磨损大，所以设9/24/20245 备维维护护量量大大虽然都是降压启动，但起动时的电流仍然很大，会影响电网的稳定及其它用电设备的运行安全，而且大多数是连续运行，由于一般空气压缩机的拖动电机本身不能调速，因此就不能直接使用压力或流量的变动来实现降速调节输出功率的匹配，电机不允许频繁启动，导致在用用气气量量少少的的时时候候电电机机仍仍空空载载运运行行，，造造成成大大量量的的电电能能浪浪费费。
经常卸载和加载导致整个气网压力经常变化，不能保持恒定的工作压力延长压缩机的使用寿命空压机的有些调节方式（如调节阀门或调节卸载等方式）即使在需要流量较小的情况下，由于电机转速不变，电机功率下降幅度比较小 ● 转速控制转速控制即通过改变空压机的转速来调节流量，而阀门的开度保持不变（一般保持最大开度）当空压机转速改变时，供气系统的扬程特性随之改变，而管阻特性不变在这种控制方式下，通过变频调速技术改变空压机电机的转速，空压机的供气流量可随着用气流量的改变而改变，达到真正的供需平衡，在节能的同时，也可使整个系统达到最佳工作效率变频器基于交一直一交电源变换原理，可根据控制对象的需要输出频率连续可调的交流电压电动机转速与电源频率成正比，因此，用变频器输出频率可调的交流电压作为空压机电动机的电源电压，可方便地改变空压机的转速9/24/20246 4 4、空压机系统节能原理、空压机系统节能原理、空压机系统节能原理、空压机系统节能原理采用变频器控制空压机的转速以达到节能是一种较为科学的控制方法根据空压机运行特性知：Q1 / Q2 = n1 / n2H1 / H2 =（ n1 / n2）2P1 / P2 =（ n1 / n2）3式中 Q———空压机供给管网风量 H———管网压力； P———电机消耗功率 n———电机转速。
由上式可知，当电机转速降至额定转速的80%，则空压机供给管网风量降为80%，管网压力降为（80%）2，电机消耗功率则降为（80%）3，即51.2%，去除电机机械损耗和电机铜、铁损耗等影响，节能效率也接近40%，这就是调速节能的原理所在长期实践证明，在供气系统中接入变频节能系统，利用变频技术改变空压机转速来调节管道中的流量，以取代阀门调节方式，能能取取得得明明显显的的节节能能效效果果，，一一般般节节电电率率都都在在20％％以以上上另外，变频器的软启动功能及平滑调速的特点可实现对流量的平稳调节，同同时时减减少少启启动动冲冲击并延长机组及管组的使用寿命击并延长机组及管组的使用寿命 1、、 恒压供气节能原理恒压供气节能原理如上所述，流量是供气系统的基本控制对象，供气流量需要随时满足用气流量在供气系统中，储气管中的气压能够充分反映供气能力与用气需求之间的关系：若 供气流量 > 用气流量 → 储气管气压上升若 供气流量 < 用气流量 → 储气管气压下降若 供气流量 = 用气流量 → 储气管气压不变所以,保持管道中的气压恒定，就可保证该处供气能力恰好满足用气需求，这就是恒压供气系统所要达到的目的。
三、控制流程9/24/20248 整个控制过程如下：整个控制过程如下：用气需求↑管网气压↓压力设定值与反馈值的 差值↑PID输出↑输出频率↑电机转速↑供气流量↑ 气压稳定9/24/20249 9/24/202410 1、锻压类设备、锻压类设备2、冲压类设备、冲压类设备4、车间照明系统、车间照明系统3、中央空调系统、中央空调系统 空压站（已改）空压站（已改）长安星乔公司节能改造四、适用范围9/24/202411 五、操作介绍工作状态 节电模式停止模式旁路模式手动节能控制 参数设置 启停控制自动节能控制 启停控制 系统设置 压差设置欠压保护设置 传感器修正最低出口压力 过流保护 系统简介 帮助9/24/202412 系统主画面手手动动节节能能控控制制画画面面主控开关由节能 柜上转换控制自动节能控制画面主控开关由节能柜上转换控制9/24/202413 系统采用大屏幕触摸显示屏集中显示空压机用电系统当前的各项运行参数，如系统当前压力、系统运行电流等在手/自动状态下都可以对各项参数进行调配设置 其中比较重要的数据有：目标压力、压力上限、压力下限。
若厂区用气量变化特别大时，专业操作人员可根据实际情况对以上数据进行适当的调整如用气需求特别小时，可把目标压力值调整小一点反之，则需要加大此数值以保证系统运行在最佳状态六、现场演示七、关键数据 八、故障处理9/24/202415 9/24/202416 9/24/202417 9/24/202418 感感 谢谢 观观 赏赏欢欢 迎迎 咨咨 询询9/24/202419 。
