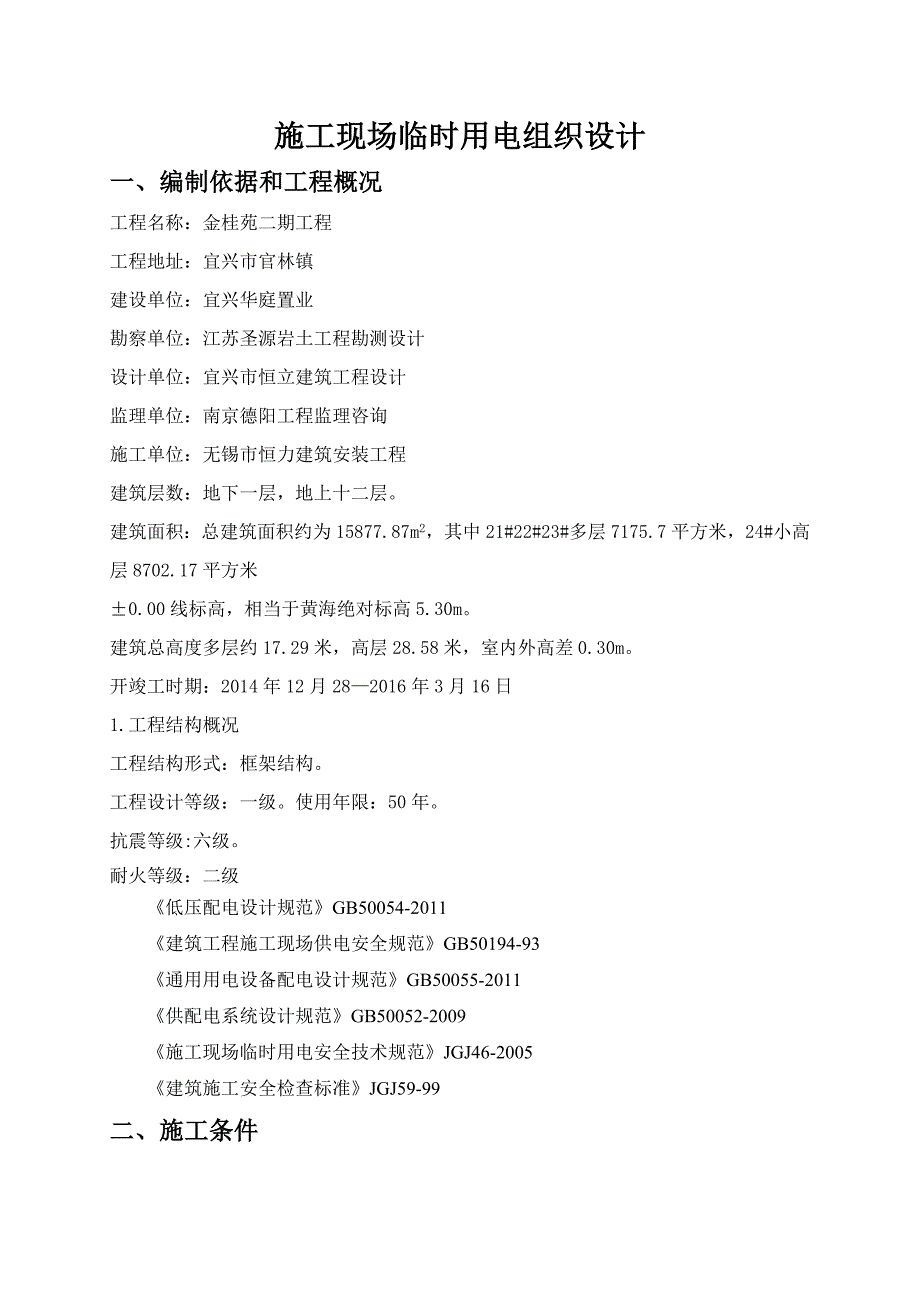

施工现场临时用电组织设计一、 编制依据和工程概况工程名称：金桂苑二期工程工程地址：宜兴市官林镇建设单位：宜兴华庭置业勘察单位：江苏圣源岩土工程勘测设计设计单位：宜兴市恒立建筑工程设计监理单位：南京德阳工程监理咨询施工单位：无锡市恒力建筑安装工程建筑层数：地下一层，地上十二层建筑面积：总建筑面积约为15877.87m2，其中21#22#23#多层7175.7平方米，24#小高层8702.17平方米±0.00线标高，相当于黄海绝对标高5.30m建筑总高度多层约17.29米，高层28.58米，室内外高差0.30m开竣工时期：2014年12月28—2016年3月16日1.工程结构概况工程结构形式：框架结构工程设计等级：一级使用年限：50年抗震等级:六级耐火等级：二级 《低压配电设计规范》GB50054-2011 《建筑工程施工现场供电安全规范》GB50194-93 《通用用电设备配电设计规范》GB50055-2011 《供配电系统设计规范》GB50052-2009 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑施工安全检查标准》JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ90（自升式）581582高压汞灯3133高压汞灯3134插入式振动器ZX250.810.85插入式振动器ZX250.810.86平板式振动器ZB50.510.57碘钨灯1118碘钨灯1119碘钨灯11110钢筋调直机GT4/1441411钢筋切断机QJ4071712交流电焊机BX3-120-191913高压汞灯11114碘钨灯11115木工圆锯MJ10431316木压刨板机MB104331317高压汞灯11118碘钨灯11119塔式起重机QT40（TQ2-6）2812820高压汞灯31321高压汞灯31322插入式振动器ZX250.810.823插入式振动器ZX250.810.824平板式振动器ZB50.510.525高压汞灯11126碘钨灯11127碘钨灯11128钢筋调直机GT4/1441429钢筋切断机QJ4071730交流电焊机BX3-120-191931高压汞灯11132碘钨灯11133木压刨板机MB104331334木工圆锯MJ10431335高压汞灯11136碘钨灯11137荧光灯0.261.238白炽灯12239荧光灯0.210.2三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护 (4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=58kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×58=73.36 kW Pjs=Kx×Pe=0.85×73.36=62.36kW Qjs=Pjs×tgφ=62.36×1.33=83.15kvar (2)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×3×1.1=1.98kW Qjs=Pjs×tgφ=1.98×1.02=2.02kvar (3)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×3×1.1=1.98kW Qjs=Pjs×tgφ=1.98×1.02=2.02kvar (4)、插入式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.8=0.24kW Qjs=Pjs×tgφ=0.24×1.02=0.24kvar (5)、插入式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.8=0.24kW Qjs=Pjs×tgφ=0.24×1.02=0.24kvar (6)、平板式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.5=0.15kW Qjs=Pjs×tgφ=0.15×1.02=0.15kvar (7)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (8)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (9)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (10)、钢筋调直机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×4=2.6kW Qjs=Pjs×tgφ=2.6×1.02=2.65kvar (11)、钢筋切断机 Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×7=4.55kW Qjs=Pjs×tgφ=4.55×1.02=4.64kvar (12)、交流电焊机 Kx=0.5，Cosφ=0.4，tgφ=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=Sn×Cosφ=9×0.4=3.6kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.5/1)1/2×3.6=2.55 kW Pjs=Kx×Pe=0.5×2.55=1.27kW Qjs=Pjs×tgφ=1.27×2.29=2.92kvar (13)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×1×1.1=0.66kW Qjs=Pjs×tgφ=0.66×1.02=0.67kvar (14)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (15)、木工圆锯 Kx=0.65，Cosφ=0.6，tgφ=1.33 Pjs=0.65×3=1.95kW Qjs=Pjs×tgφ=1.95×1.33=2.6kvar (16)、木压刨板机 Kx=0.65，Cosφ=0.6，tgφ=1.33 Pjs=0.65×3=1.95kW Qjs=Pjs×tgφ=1.95×1.33=2.6kvar (17)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×1×1.1=0.66kW Qjs=Pjs×tgφ=0.66×1.02=0.67kvar (18)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (19)、塔式起重机 Kx=0.85，Cosφ=0.6，tgφ=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=28kW Pe=n×(Jc/Jc1)1/2×Pn =1×(0.4/0.25)1/2×28=35.42 kW Pjs=Kx×Pe=0.85×35.42=30.1kW Qjs=Pjs×tgφ=30.1×1.33=40.14kvar (20)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×3×1.1=1.98kW Qjs=Pjs×tgφ=1.98×1.02=2.02kvar (21)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×3×1.1=1.98kW Qjs=Pjs×tgφ=1.98×1.02=2.02kvar (22)、插入式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.8=0.24kW Qjs=Pjs×tgφ=0.24×1.02=0.24kvar (23)、插入式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.8=0.24kW Qjs=Pjs×tgφ=0.24×1.02=0.24kvar (24)、平板式振动器 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×0.5=0.15kW Qjs=Pjs×tgφ=0.15×1.02=0.15kvar (25)、高压汞灯 Kx=0.6，Cosφ=0.7，tgφ=1.02 Pjs=0.6×1×1.1=0.66kW Qjs=Pjs×tgφ=0.66×1.02=0.67kvar (26)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=0.31kvar (27)、碘钨灯 Kx=0.3，Cosφ=0.7，tgφ=1.02 Pjs=0.3×1×1=0.3kW Qjs=Pjs×tgφ=0.3×1.02=。
