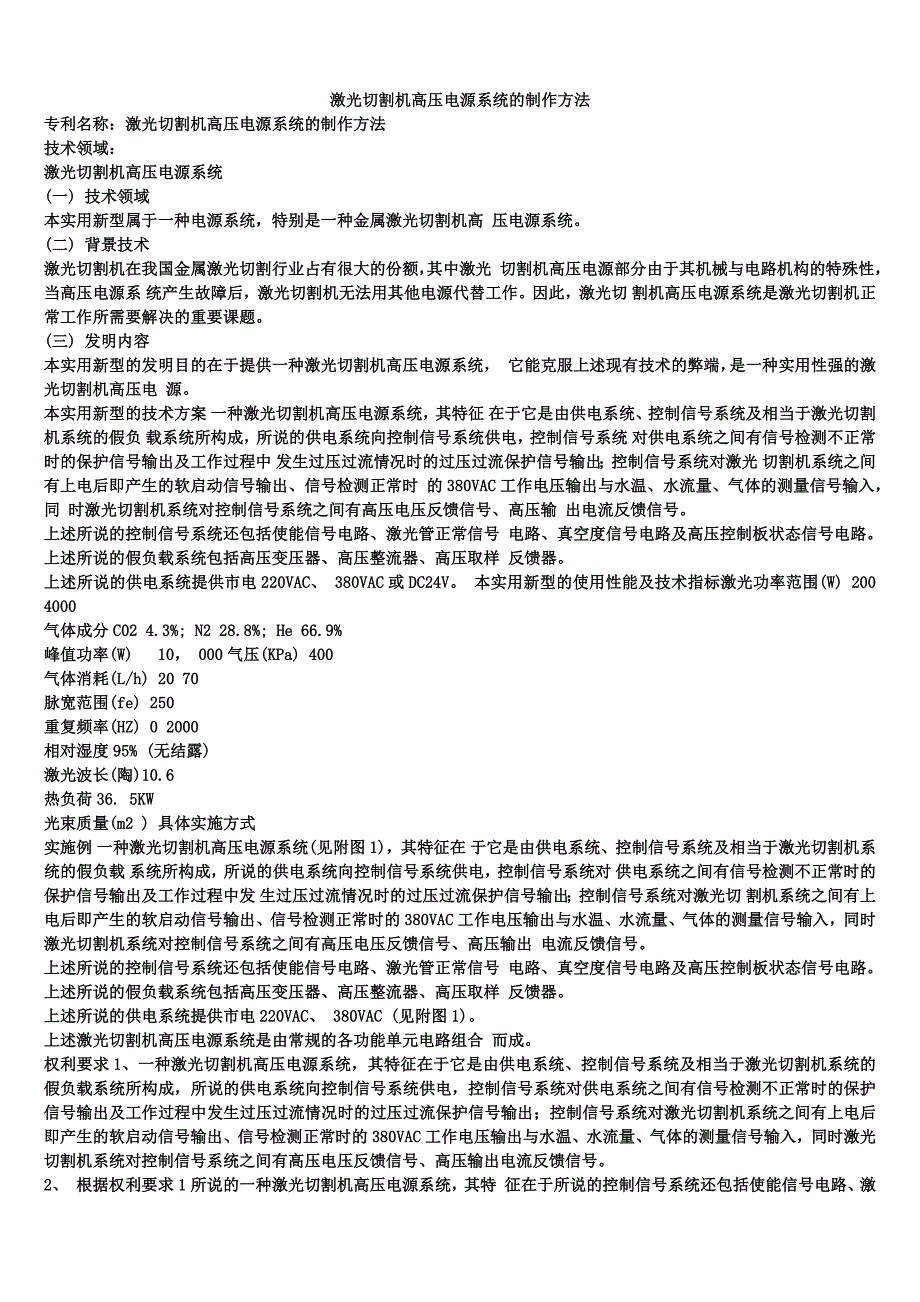

激光切割机高压电源系统的制作方法专利名称：激光切割机高压电源系统的制作方法技术领域：激光切割机高压电源系统(一) 技术领域本实用新型属于一种电源系统，特别是一种金属激光切割机高 压电源系统二) 背景技术激光切割机在我国金属激光切割行业占有很大的份额，其中激光 切割机高压电源部分由于其机械与电路机构的特殊性，当高压电源系 统产生故障后，激光切割机无法用其他电源代替工作因此，激光切 割机高压电源系统是激光切割机正常工作所需要解决的重要课题三) 发明内容本实用新型的发明目的在于提供一种激光切割机高压电源系统， 它能克服上述现有技术的弊端，是一种实用性强的激光切割机高压电 源本实用新型的技术方案 一种激光切割机高压电源系统，其特征 在于它是由供电系统、控制信号系统及相当于激光切割机系统的假负 载系统所构成，所说的供电系统向控制信号系统供电，控制信号系统 对供电系统之间有信号检测不正常时的保护信号输出及工作过程中 发生过压过流情况时的过压过流保护信号输出；控制信号系统对激光 切割机系统之间有上电后即产生的软启动信号输出、信号检测正常时 的380VAC工作电压输出与水温、水流量、气体的测量信号输入，同 时激光切割机系统对控制信号系统之间有高压电压反馈信号、高压输 出电流反馈信号。
上述所说的控制信号系统还包括使能信号电路、激光管正常信号 电路、真空度信号电路及高压控制板状态信号电路上述所说的假负载系统包括高压变压器、高压整流器、高压取样 反馈器上述所说的供电系统提供市电220VAC、 380VAC或DC24V 本实用新型的使用性能及技术指标激光功率范围(W) 200 4000气体成分C02 4.3%; N2 28.8%; He 66.9%峰值功率(W) 10， 000气压(KPa) 400气体消耗(L/h) 20 70脉宽范围(fe) 250重复频率(HZ) 0 2000相对湿度95% (无结露)激光波长(陶)10.6热负荷36. 5KW光束质量(m2 ) 具体实施方式实施例 一种激光切割机高压电源系统(见附图1)，其特征在 于它是由供电系统、控制信号系统及相当于激光切割机系统的假负载 系统所构成，所说的供电系统向控制信号系统供电，控制信号系统对 供电系统之间有信号检测不正常时的保护信号输出及工作过程中发 生过压过流情况时的过压过流保护信号输出；控制信号系统对激光切 割机系统之间有上电后即产生的软启动信号输出、信号检测正常时的 380VAC工作电压输出与水温、水流量、气体的测量信号输入，同时 激光切割机系统对控制信号系统之间有高压电压反馈信号、高压输出 电流反馈信号。
上述所说的控制信号系统还包括使能信号电路、激光管正常信号 电路、真空度信号电路及高压控制板状态信号电路上述所说的假负载系统包括高压变压器、高压整流器、高压取样 反馈器上述所说的供电系统提供市电220VAC、 380VAC (见附图1)上述激光切割机高压电源系统是由常规的各功能单元电路组合 而成权利要求1、一种激光切割机高压电源系统，其特征在于它是由供电系统、控制信号系统及相当于激光切割机系统的假负载系统所构成，所说的供电系统向控制信号系统供电，控制信号系统对供电系统之间有信号检测不正常时的保护信号输出及工作过程中发生过压过流情况时的过压过流保护信号输出；控制信号系统对激光切割机系统之间有上电后即产生的软启动信号输出、信号检测正常时的380VAC工作电压输出与水温、水流量、气体的测量信号输入，同时激光切割机系统对控制信号系统之间有高压电压反馈信号、高压输出电流反馈信号2、 根据权利要求1所说的一种激光切割机高压电源系统，其特 征在于所说的控制信号系统还包括使能信号电路、激光管正常信号电 路、真空度信号电路及高压控制板状态信号电路3、 根据权利要求1所说的一种激光切割机高压电源系统，其特 征在于所说的假负载系统包括高压变压器、高压整流器、高压取样反 馈器。
4、 根据权利要求1所说的一种激光切割机高压电源系统，其特 征在于所说的供电系统提供市电220VAC、 380VAC或DC24V专利摘要一种激光切割机高压电源系统，其特征在于它是由供电系统、控制信号系统及相当于激光切割机系统的假负载系统所构成本实用新型的优越性在于本激光切割机高压电源系统在供电不正常时，对激光切割机提供断电保护；可以替代国外进口电源，降低成本；本电源系统工作性能稳定，易于维护。
