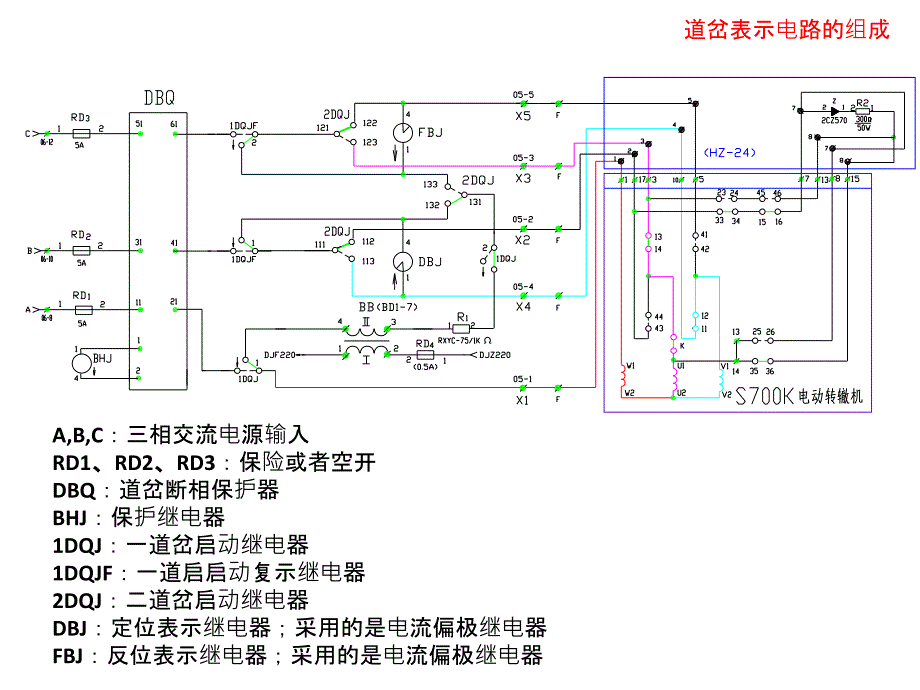

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,道岔表示电路的组成,A,B,C,：三相交流电源输入,RD1,、,RD2,、,RD3,：保险或者空开,DBQ,：道岔断相保护器,BHJ,：保护继电器,1DQJ,：一道岔启动继电器,1DQJF,：一道启启动复示继电器,2DQJ,：二道岔启动继电器,DBJ,：定位表示继电器；采用的是电流偏极继电器,FBJ,：反位表示继电器；采用的是电流偏极继电器,道岔表示电路的组成,X1,、,X2,、,X3,、,X4,、,X5,：从室内继电器架到达室外转辙机的,5,根线，数字编号,是根据它们接入分线盘处从左到右的顺序命名的,F,：,分线盘,蓝框内的设备,：转辙机的室外电缆盒，通常因其有,12,个接线柱称为,12,线盒,转辙机电路的上方部分,：转辙机的插座，是机内电路和电缆盒电路的接口,11-12,、,13-14,：速动开关组的第一接点组接点其他依次类推,K,：安全开关锁,W1-W2,：电机,A,相输入,U1-U2,：电机,B,相输入,V1-V2,：电机,C,相输入,道岔定位表示的电路构成,道岔定位表示电路中，室外转辙机第,1,、第,3,结点组闭合，室内,1DQJ,、,1DQJF,落下，,2DQJ,吸起。
蓝色方框线路是室内电源经过室外二极管整流产生直流电流的电路；红色方框线路是,DBJ,接入整流电路，构成,DBJ,吸起DBJ,和室外的二极管和电阻,R2,构成并联电路，且在,DBJ,两端既能测得交流电压，也有直流电压；一旦室外二极管损坏，则,DBJ,两端只有交流电压，且交流电压值增大控制台发出,FC,命令后，继电器相继动作由道岔启动电路可得，当,1DQJ,吸起，,DBJ,落下，同时使得,1DQJF,吸起；,1DQJF,吸起后，沟通,2DQJ,的转极电路使其转极；当,2DQJ,转极后，三相电源接通，,BHJ,吸起，构成,1DQJ,自闭电路其中,K,开关就是转辙机内部的安全开关锁上图状态为转辙机刚刚接通电源且电机没开始转动的时刻定位转到反位过程中，第,1,、第,4,结点组闭合，第,2,、第,3,结点组断开，因此节点,43-44,、,41-42,、,45-46,闭合，节点,33-34,、,35-36,断开当道岔转换到反位并且锁闭后，第,2,、第,4,结点组闭合，第,1,、第,3,结点组断开，因此接点,23-24,、,25-26,闭合，接点,11-12,、,13-14,、,15-16,断开，三相电断开。
三相电断开后，,BHJ,落下，由道岔启动电路得，,1DQJ,、,1DQJF,也相继落下，,FBJ,吸起道岔反位表示电路中，室外转辙机第,2,、第,4,结点组闭合，室内,1DQJ,、,1DQJF,落下，,2DQJ,落下蓝色方框线路是室内电源经过室外二极管整流产生直流电流的电路；红色方框线路是,FBJ,接入整流电路，构成,FBJ,吸起FBJ,和室外的二极管和电阻,R2,构成并联电路，且在,FBJ,两端既能测得交流电压，也有直流电压；一旦室外二极管损坏，则,FBJ,两端只有交流电压，且交流电压值增大道岔定位时，开闭器（速动开关组）的第,1,、第,3,结点组接通；,道岔反位时，开闭器的第,2,、第,4,结点组接通道岔定位时，表示电路看分线盘的,X1,、,X2,、,X4,；,道岔反位时，表示电路看分线盘的,X1,、,X3,、,X5,道岔从定位操反位，走分线盘的,X1,、,X3,、,X4,；,道岔从反位操定位，走分线盘的,X1,、,X2,、,X5,。
