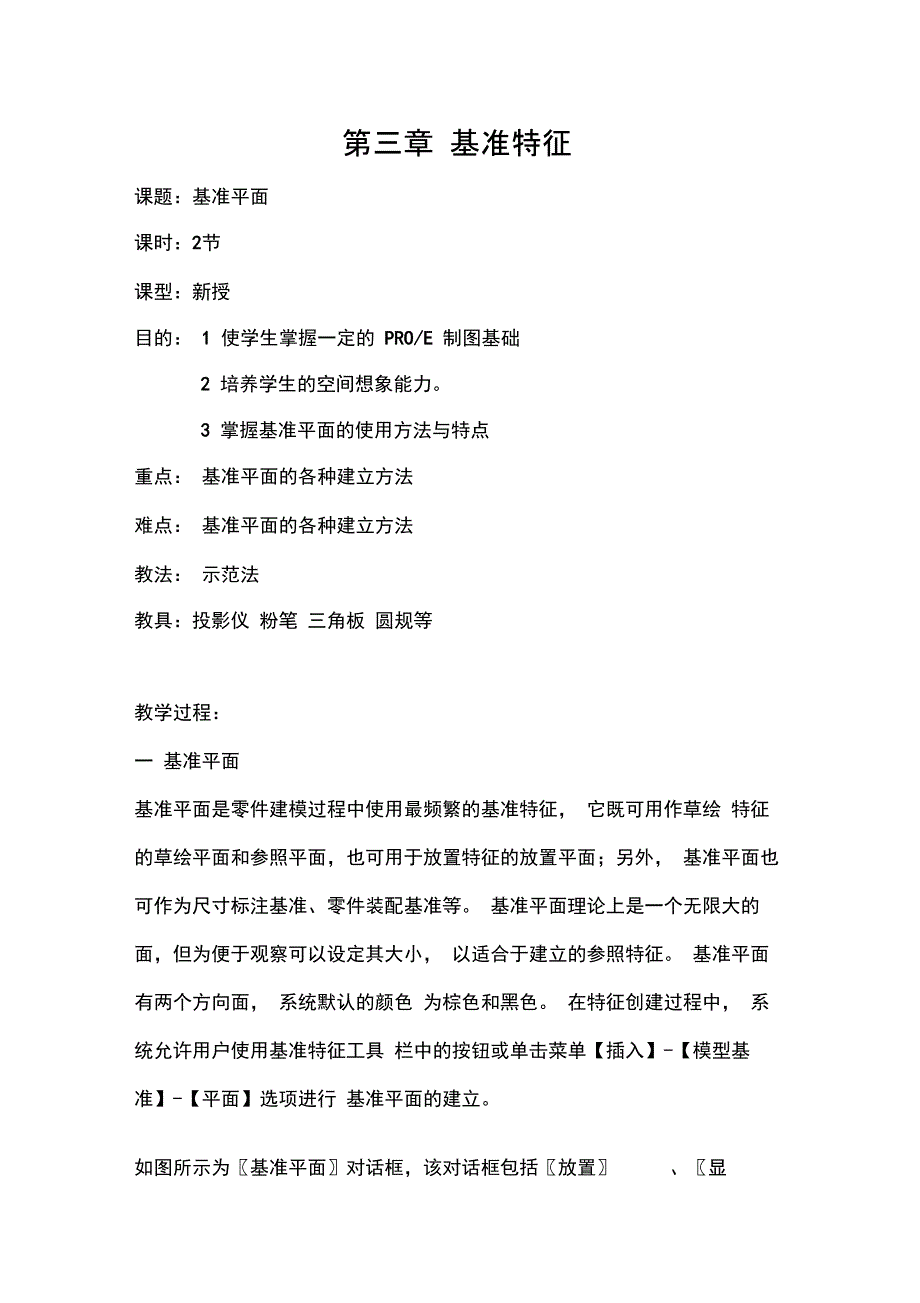

第三章 基准特征课题：基准平面课时：2节课型：新授目的： 1 使学生掌握一定的 PRO/E 制图基础2 培养学生的空间想象能力3 掌握基准平面的使用方法与特点重点： 基准平面的各种建立方法难点： 基准平面的各种建立方法教法： 示范法教具：投影仪 粉笔 三角板 圆规等教学过程：一 基准平面基准平面是零件建模过程中使用最频繁的基准特征， 它既可用作草绘 特征的草绘平面和参照平面，也可用于放置特征的放置平面；另外， 基准平面也可作为尺寸标注基准、零件装配基准等 基准平面理论上是一个无限大的面，但为便于观察可以设定其大小， 以适合于建立的参照特征 基准平面有两个方向面， 系统默认的颜色 为棕色和黑色 在特征创建过程中， 系统允许用户使用基准特征工具 栏中的按钮或单击菜单【插入】-【模型基准】-【平面】选项进行 基准平面的建立如图所示为〖基准平面〗对话框，该对话框包括〖放置〗 、〖显示〗、〖属性〗三个面板根据所选取的参照不同，该对话框各面板显示的 内容也不相同下面对该对话框中各选项进行简要介绍放置：选择当前存在的平面、曲面、边、点、坐标、轴、顶点等作为 参照，在〖偏距〗栏中输入相应的约束数据，在〖参照〗栏中根据选 择的参照不同，可能显示如下 5种类型的约束：穿过：新的基准平面通过选择的参照。
偏移：新的基准平面偏离选择的参照平行：新的基准平面平行选择的参照法向：新的基准平面垂直选择的参照相切：新的基准平面与选择的参照相切显示：该面板包括反向按钮（垂直于基准面的相反方向）和调整轮 廓选项（供用户调节基准面的外部轮廓尺寸）属性：该面板显示当前基准特征的信息， 也可对基准平面进行重命二建立基准平面的操作步骤单击菜单【插入】T【模型基准】T【平面】选项，或单击基准特 征工具栏中的按钮 在图形窗口中为新的基准平面选择参照， 在〖基准平面〗 对话框的 〖参照〗栏中选择合适的约束（如偏移、平行、法向、穿过等） 若选择多个对象作为参照，应按下 Ctrl 键重复步骤 ~ ，直到必要的约束建立完毕单击【确定】按钮，完成基准平面的创建 此外，系统允许用户预先选定参照，然后单击按钮 ，即可创建符合 条件的基准平面可以建立基准平面的参照组合如下：选择两个共面的边或轴（但不能共线）作为参照，单击按钮，产生 通过参照的基准平面选择三个基准点或顶点作为参照， 单击按钮， 产生通过三点的基准 平面选择一个基准平面或平面以及两个基准点或两个顶点， 单击按钮 ， 产生过这两点并与参照平面垂直的基准平面选择一个基准平面或平面以及一个基准点或一个顶点， 单击按钮 ， 产生过这两点并与参照平面垂直的基准平面。
选择一个基准点和一个基准轴或边（点与边不共线） ，单击按钮 ， 〖基准平面〗对话框显示通过参照的约束，单击【确定】按钮即可建 立基准平面作业一：建立通过轴线的基准平面作业二：建立相切曲面的基准平面哥5广显示的基准平面■荃准半面1窈1«»12d'礦宜|酗1图5-4 E基准平面31对话框图5-5选择“相切邯和细平行”约束类型 圏“ 完咸基准平面DTM2的建立小结：掌握基准平面的各种建立方法后记:第三章 基准特征课题：基准轴课时：2节 课型：新授 目的： 1 使学生掌握一定的 PRO/E 制图基础2 培养学生的空间想象能力3 掌握基准轴的使用方法与特点 重点：基准轴的使用方法与特点 难点：基准轴的使用方法与特点 教法：示范法教具：投影仪 粉笔 三角板 圆规等教学过程：一 基准轴 同基准面一样， 基准轴常用于创建特征的参照， 它经常用于制作基准 面、同心放置的参照、创建旋转阵列特征等 基准轴与中心轴的不同之处在于基准轴是独立的特征，它能被重定 义、压缩或删除对于利用拉伸特征建立的圆角形特征， 系统会自动地在其中心产生中 心轴对于具有 “圆弧界面 ”造型的特征，若要在其圆心位置自动产生 基准轴，应在配置文件中进行如下设置：将参数“ show_axes_for_extr_arc选项的值设置为 “ Y es”单击基准工具栏中的基准轴工具，显示如图所示的〖基准轴〗对话框该对话框包括〖放置〗、〖显示〗和〖属性〗3个面板。
使用〖显 示〗面板可调整基准轴轮廓的长度，从而使基准轴轮廓与指定尺寸或 选定参照相拟合〖属性〗面板显示基准轴的名称和信息，也可对基准轴进行重新命名 在〖放置〗面板中有〖参照〗和〖偏移参照〗两个栏目参照：在该栏中显示基准轴的放置参照， 供用户选择使用的参照有 如下三种类型：穿过：基准轴通过指定的参照法向：基准轴垂直指定的参照，该类型还需要在〖偏移〗参照栏中进一步定义或者添加辅助的点或顶点，以完全约束基准轴相切：基准轴相切于指定的参照，该类型还需要添加辅助点或顶点 以全约束基准轴偏移参照：在〖参照〗栏选用 法向”类型时该栏被激活，以选择偏 移参照 创建基准轴的操作步骤如下：单击基准工具栏中的按钮 ，或单击主菜单中的【插入】T【模型 基准】-【轴】选项，打开〖基准轴〗对话框在图形窗口中为新基准轴选择至多两个 “放置”参照可选择已有的 基准轴、平面、曲面、边、顶点、曲线、基准点，选择的参照显示在 〖基准轴〗对话框的〖参照〗栏中在〖参照〗栏中选择适当的约束类型重复步骤 ~ ，直到完成必要的约束单击【确定】按钮，完成基准轴的创建此外，系统允许用户预先选定参照， 然后单击 按钮 即可创建符 合条件的基准轴。
可以建立基准轴的各参照组合如下：选择一垂直的边或轴， 单击按钮，创建一通过选定边或轴的基准轴 选择两基准点或基准轴， 单击按钮， 创建一通过选定的两个点或轴 的基准轴选择两个非平行的基准面或平面， 单击按钮， 创建一通过选定相交 线的基准轴选择一条曲线或边及其终点， 单击按钮， 创建一通过终点和曲线切 点的基准轴选择一个基准点和一个面， 单击按钮， 产生过该点且垂直于该面的 基准轴提示：当添加多个参照时， 应先按下 Ctrl 键，然后依次单击要选择的 参照即可作业：在模型中建立如图所示的几种基准轴小结：基准轴的使用方法与特点后记:第三章 基准特征课题：基准点课时：2节课型：新授目的：1使学生掌握一定的PRO/E制图基础2培养学生的空间想象能力3掌握基准点的使用方法与特点重点：基准点的使用方法与特点难点：基准点的使用方法与特点教法：示范法教具：投影仪粉笔三角板圆规等教学过程：一 5.3基准点基准点的用途非常广泛，既可用于辅助建立其他基准特征，也可辅助定义特征的位置Pro/ENGINEER Wildfire提供四种类型的基准点，如图所示从实体或实体交点或从实体偏离创建的基准点在草绘工作界面上创建基准点。
通过选定的坐标系创建基准点直接在实体或曲面上单击鼠标左键即可创建基准点，该基准点在行为建模中供分析使用使用基准点工具按钮，可创建位于模型实体或偏离模型实体的基准 点单击 基准特征”工具栏中的按钮 ，弹出如图所示的〖基准点〗对话框该对话框包含〖放置〗（定义基准点的位置）和〖属性〗（显 示特征信息、修改特征名称）两个面板现将〖放置〗面板各部分的 功能说明如下：放置属性I曹照迹阳（倒凰角） 在…上偏穗 |0?62 习低至三|偏移養臆参照：在〖基准点〗对话框左侧的基准点列表中选择一个基准点，该 栏列出生成该基准点的放置参照偏移：显示并可以定义点的偏移尺寸，明确偏移尺寸有两种方法： 明确偏移比率和明确实数（实际长度）偏移参照：列出标注点到模型尺寸的参照，有如下两种方式：曲线末端：从选择的曲线或边的端点测量长度， 要使用另一个端点 作为偏移基点，则单击【下一端点】按钮参照：从选定的参照测量距离 单击〖基准点〗对话框中的【新点】，可继续创建新的基准点提示：（1）要添加一个新的基准点，应首先单击〖基准点〗对话框左 栏显示的【新点】，然后选择一个参照（要添加多个参照，须按下Ctrl 键进行选择）2）要移走一个参照可使用如下方法之一：选中【参照】，单击鼠标右键，在弹出的快捷菜单中单击【移除】 选项。
在图形窗中选择一个新参照替换原来的参照作业：建立基准点小结：基准点的使用方法与特点后记:第三章 基准特征课题：坐标系课时：2节课型：新授目的： 1 使学生掌握一定的 PRO/E 制图基础2 培养学生的空间想象能力3 掌握坐标系的使用方法与特点 重点：坐标系的使用方法与特点 难点：坐标系的使用方法与特点 教法：示范法教具：投影仪 粉笔 三角板 圆规等教学过程：一 在零件的绘制或组件装配中，坐标系可用来辅助进行下列工作： 辅助计算零件的质量、质心、体积等在零件装配中建立坐标系约束条件 在进行有限元分析时，辅助建立约束条件使用加工模块时，用于设定程序原点 辅助建立其他基准特征使用坐标系作为定位参照坐标系有如图所示的三种类型雷忖尔坐标圓柱坐标单击基准特征工具栏中的按钮 ，打开如图所示的〖坐标系〗对话框该对话框包括〖原始〗、〖定向〗、〖属性〗三个面板下面对〖原始〗面板的各功能选项说明如下：参照：显示选择的参照坐标系或参照对象偏移类型：在其下拉列表中选择需要的偏移坐标系方式 选择坐标系类型不同，显示的坐标参数也有所不同单击【定向】按钮，打开如图所示的〖定向〗面板（在〖原始〗面板 中的选项不同，该面板显示的栏目也略有不同）。
在该面板上可设定 坐标轴的位置，其相应栏目说明如下：参考选取：通过选择任意两个坐标轴的方向参照来定位坐标系 如 图所示，使用所选择曲面的法线方向作为 X轴（单击反向按钮可改 变X轴的正方向），使用另一个选择曲面的法线方向作为 Y轴，建立 的坐标系CSO”所选坐标轴：〖原始〗面板的〖参照〗栏选择 坐标系”，该项才能 被激活通过设定各坐标轴的转角来定位单击【属性】按钮，打开〖属性〗面板在该面板上可观察当前基准 特征的信息，也可对基准特征重命名二建立坐标系的操作步骤单击基准特征工具栏中的按钮 ，打开〖坐标系〗对话框在〖图形〗窗口中选择坐标系的放置参照选定坐标系的偏移类型并设定偏移值单击【确定】按钮，创建默认定位的新坐标系；若需设定新坐标系的坐标方向，则单击【定向】按钮，在展开的〖定向〗面板中设定新坐标系提示：如果选择一个顶点作为原始参照，必须利用〖定向〗面板通过选择坐标轴的参照确定坐标轴的方位不管用户通过选取坐标系还是选取平面、边、或点作为参照，要完 全定位一个新的坐标系，至少应选择两个参照对象作业：建立如图所示的基准坐标系小结:后记:第三章 基准特征课题：单元测验课时：2节课型：考试目的： 1 检验学生本章学习成果2 巩固本章知识点重点：难点：教法：测验教具：投影仪 粉笔 三角板 圆规等教学过程：一 思考题(1) 本课学习了哪些基准特征？(2) 请至少说出 5 种建立基准平面的方法。
3) 请至少说出 5 种建立基准轴的方法4) Pro/E系统提供了哪4种。
