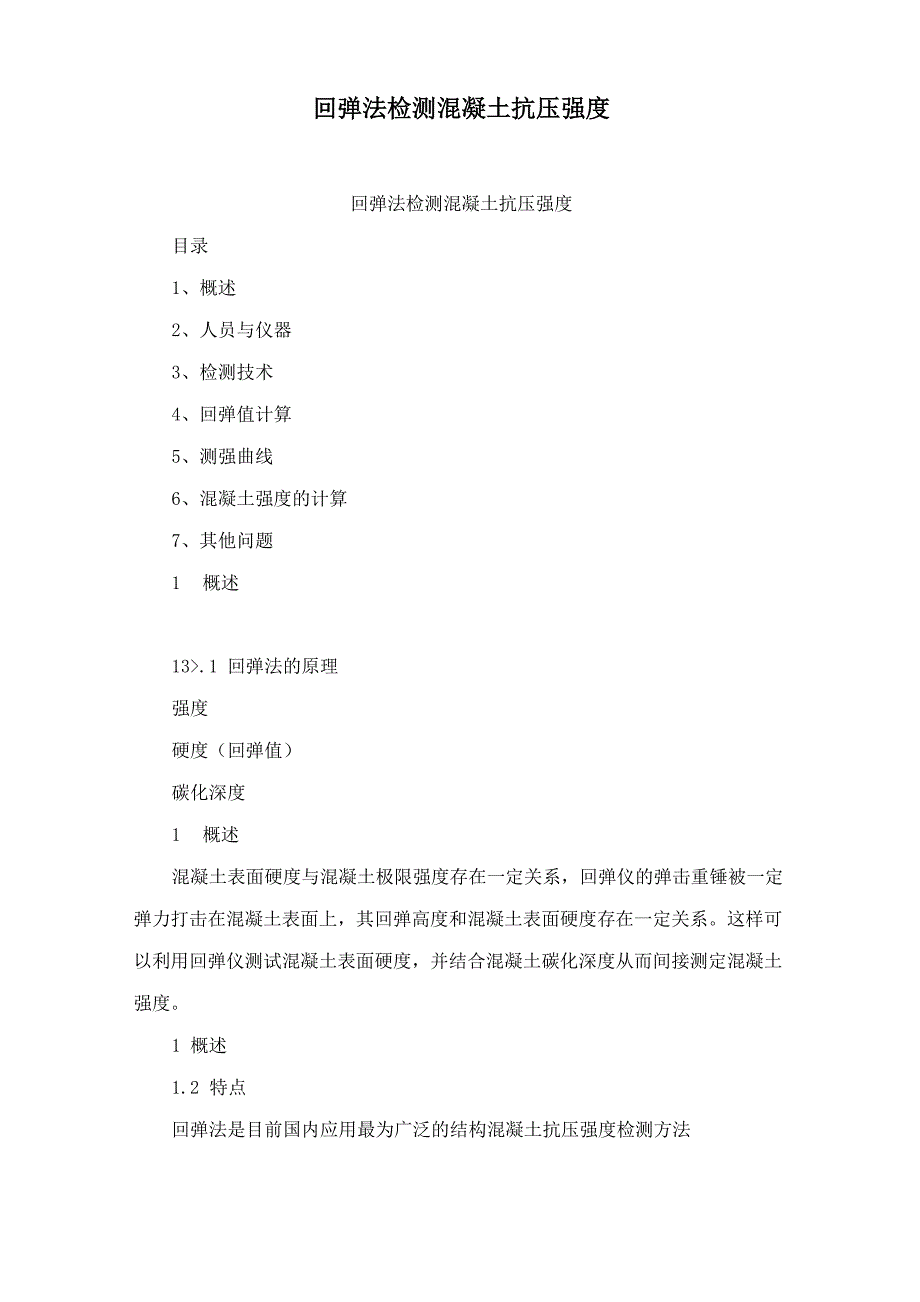

回弹法检测混凝土抗压强度回弹法检测混凝土抗压强度目录1、概述2、人员与仪器3、检测技术4、回弹值计算5、测强曲线6、混凝土强度的计算7、其他问题1 概述13>.1 回弹法的原理强度硬度（回弹值）碳化深度1 概述混凝土表面硬度与混凝土极限强度存在一定关系，回弹仪的弹击重锤被一定 弹力打击在混凝土表面上，其回弹高度和混凝土表面硬度存在一定关系这样可 以利用回弹仪测试混凝土表面硬度，并结合混凝土碳化深度从而间接测定混凝土 强度1 概述1.2 特点回弹法是目前国内应用最为广泛的结构混凝土抗压强度检测方法优点1：对结构没有损伤；优点2：仪器轻巧，使用方便；优点3：测试速度快；优点4：测试费用相对较低 优点5：可以基本反映结构混凝土抗压强度规律；1 概述1.2特点缺点1：精度相对较低； 缺点2：不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构 或构件的检测（规程1.0.2条）表面遭受火灾、冻伤、受化学物质侵蚀或内部 有缺陷等）现在有单位和学者进行研究缺点3：影响因素多（水泥品种、骨料粗细、骨料粒径、配合比、混凝土碳 化等；龄期、模板、泵送、高强等）1 概述1.3 各国使用情况目前已知应用该项技术的国家；美国：ASTMC805； A英国：BS1881； C德国：DIN1408;C罗马尼亚；C前苏联：G0CT10180； C欧洲：RILEM;C日本：无损手册;B中国：JGJ/T 23—2011； CA一均质性；B—辅助手段；C—推定抗压强度；1 概述1.4 规范 《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011，将于2011年12月1日实施。
JGJ/T23-2001 届时作废仪器要求：《回弹仪》GB/T9138《回弹仪》JJG817 (正在修订)1 概述我国回弹规程的历史发展《回弹法评定混凝土抗压强度技术规程》(JGJ 23—85)《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23—92)《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23—2001)《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23—2011)返回目录2. 人员与仪器2.1人员的要求使用回弹仪进行工程检测的人员，应通过主管部门认可的专业培训，并持有 相应的资格证书仪器、方法均从国外引进，国内外不同；会出现因人而异2. 人员与仪器2.2仪器一、构造2.人员与仪器二、技术要求（一）回弹仪可为数字式的，也可为指针直读式的（3.1.1条）二）回弹仪应具有产品合格证及计量检定证书，并应在明显的位置上标注： 名称、型号、制造厂名（或商标）、出厂编号（3.1.2条） 三） 回弹仪使用时的环境温度应为-4〜40°C （3.1.4条）2. 人员与仪器二、技术要求（四） 回弹仪除应符合现行国家标准《回弹仪》 GB/T9 1 38 的规定外，尚应 符合下列规定: 1 水平弹击时，弹击锤脱钩的瞬间，回弹仪的标准能量应为 2.207J。
2 弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击 锤起跳点应相应于指针指示刻度尺上“0”处3在洛氏硬度HRC为60±2的钢 砧上，回弹仪的率定值应为80±24 数字式回弹仪应带有指针直读示值系统；数字显示的回弹值与指针直读示值相差不应超过1（3.1.3条）2.人员与仪器三、仪器的检定（一）回弹仪检定周期为半年，当回弹仪具有下列情况之一时，应由法定计 量检定机构按行业标准《回弹仪》JJG817进行检定：1 新回弹仪启用前；2 超过检定有效期限；3 数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；4 经保养后，钢砧率定值不合格；5 遭受严重撞击或其他损害3.2.1条）2.人员与仪器三、仪器的检定（二）回弹仪的率定试验应符合下列规定：1率定试验宜在干燥、室温为5-35°C的条件下进行2 钢砧表面应干燥、清洁，并应稳固地平放在刚度大的物体上3 回弹值取连续向下弹击三次的稳定回弹结果的平均值4 率定试验应分四个方向进行，且每个方向弹击前，弹击杆旋转 90°，每 个方向的回弹平均值应为80±2 （3.2.2条）2.人员与仪器三、 仪器的检定（三）回弹仪率定试验所用的钢砧应每 2 年送授权计量检定机构检定或校 准。
3.2.3条，新增）2.人员与仪器四、 保养（一） 当回弹仪存在下列情况之一时应进行保养:1 弹击超过2000次；2 在 钢砧上的率定值不合格；3对检测值有怀疑时3.3.1条）2.人员与仪器四、保养（二） 回弹仪的保养应按下列步骤进行： 1 先将弹击锤脱钩，取出机芯， 然后卸下弹击杆，取出里面的缓冲压簧，并取出弹击锤、弹击拉簧和拉簧座2 清洁机芯各零部件，并应重点清洗中心导杆、弹击锤和弹击杆的内孔和冲击面 清洗后，应在中心导杆上薄薄涂抹钟表油，其他零部件均不得抹油 3清理机 壳内壁，卸下刻度尺，检查指针，其摩擦力应为（0.5-0.8） N； 4对于数字回 弹仪，还应按产品要求的维护程序进行维护5保养时不得旋转尾盖上已定位紧固的调零螺丝；不得自制或更换零部 件； 6 保养后应按本规程第3.2.2条的规定进行率定试验3.3.2条）2.人员与仪器四、保养 回弹仪使用完毕后，应使弹击杆伸出机壳，并应清除弹击杆、杆前端球面以 及刻度尺表面和外壳上的污垢、尘土回弹仪不用时，应将弹击杆压入机壳内， 经弹击后按下按钮锁住机芯，然后装入仪器箱仪器箱平放在干燥阴凉处当数 字式回弹仪长期不用时，应取出电池3.3.3条）类型主要有三种直读式HT225型;（普通混凝土）；HT1000型;（高强混凝土）HT3000型；大体积混凝土。
数字式瑞士数显直读+数显回弹仪3天津建筑仪器厂欧美大地高强回弹仪天津建筑仪器厂标称动能：9.8J;率定83（2）；C50-C80重型回弹仪标准动能29. 43J率定：63（2）天津建筑公司返回目录3、检测技术一、一般规定（一） 采用回弹法检测混凝土强度时，宜具有下列资料: 1 工程名称、设计 单位、施工单位； 2 构件名称、数量及混凝土类型（是否泵送）、强度等级； 3 水泥安定性，外加剂、掺合料品种；混凝土配合比等 4 施工模板、混凝土浇 筑、养护情况及浇筑日期等； 5 必要的设计图纸和施工记录； 6 检测原因 （4.1.1条）3、检测技术一、一般规定（二） 检测前后回弹仪的率定回弹仪在工程检测前后，应在钢砧上作率定试验，并应符合本规程第3. 1. 3条的规定 （原 3.2.3 条，现 4.1.2 条）（三）检测类别单个构件检测； 批量检测——对于混凝土生产工艺、强度等级相同，原材料、配合比、养护 条件一般一致且龄期相近的一批同类构件的检测应采用批量检测3、检测技术（四）抽检构件数量 按批进行检测的构件，抽检数量不宜少于同批构件总数的 30%且构件数量不 宜少于 10 件当检验批构件数量大于 30 个时，抽样构件数量可适当调整，但不 得少于国家现行有关标准规定的最少抽样数量。
（4.1.3 条）注：检测类别A适用于一般施工质量的检测，检测类别B适用于结构质量或 性能的一般检测，检测类别C适用于结构质量或性能的严格检测或复检无特别说明时，样本单位为构件805020281〜50020001250500>500005032151〜2801250800315150001〜5000003220891〜15080050020035001〜1500002013551〜9050031512510001〜35000138526〜50315200803201〜1000085316〜25200125501201〜32009〜151258032801〜120032CCBA检测类别和样本最小容量检测批容量检测类别和样本最小容量检测批容量建筑结构抽样检验的小样本容量 表6-53、检测技术（五）测区布置要求1 对于一般构件，测区数不宜少于10个可适当减少测区数，但不得少于5个的情况：受检构件数量大于30个且不需提供单个构件推定强度；受剪构件某一方向尺寸小于4.5m且另一方向尺寸小于0.3m的构件（测区：检测构件混凝土强度时的一个检测单元3、检测技术（五）测区布置要求2相邻两测区的间距不应大于2m,测区离构件端部或施工缝边缘的距离不 宜大于0.5m，且不宜小于0.2m；3 测区应选在使回弹仪处于水平方向的混凝土浇筑侧面。
当不能满足这一 要求时,也可使回弹仪处于非水平方向的混凝土浇筑表面或底面；（五）测区布置要求4 测区宜选在构件的两个对称可测面上，当不能布置在对称的可测面上时， 也可布置在同一可测面上，且应均匀分布在构件的重要部位及薄弱部位必须布 置测区，并应避开预埋件；5 测区的面积不宜大于 0.04m2；3、检测技术（五）测区布置要求6 测区表面应为混凝土原浆面,并应清洁、平整，不应有疏松层、浮浆、油 垢、涂层以及蜂窝、麻面；7 对弹击时产生颤动的薄壁、小型构件应进行固定 （4.1.4 条）8 测区应标有清晰的编号，并宜在记录纸上绘制测区布置示意图和描述外观 质量情况 （4.1.5 条）3、检测技术（六）关于修正1、需修正的情况与下述适用条件有较大差异时：1 普通混凝土采用的水泥、砂石、外加剂、掺和料、拌和用水符合现行国家 有关标准；2 采用普通成型工艺；3 采用符合现行国家标准的模板；4 蒸气养护出池后经自然养护 7d 以上，且混凝土表层为干燥状态；5自然养护龄期为14〜lOOOd；6抗压强度为（10〜60） MPa6.2.1条）取消原第2款“不掺外加剂或仅掺非引气型外加剂”2、修正方法在构件上钻取混凝土芯样：6个，100mm，高径比1。
芯样应在测区内钻取, 每个芯样应只加工一个芯样同条件试块：6个，150mm采用修正量法进行修正3、检测技术 修正量的计算——测区混凝土强度修正量（MPa）,精确至0.1MPa——芯样试件混凝土强度平均值（MPa）,精确至0.1MPa——150mm同条件立方体试件混凝土强度平均值（MPa）,精确至0. 1MPa ——对应于钻芯部位或同条件立方体试块回弹测区混凝土强度换算值的平 均值（MPa）,精确至0.1MPa3、检测技术――第i个混凝土芯样试件的抗压强度――第i个混凝土立方体试块的抗压强度――对应于第 i 个芯样部位或同条件立方体试块测区回弹值和碳化深度值 的混凝土强度换算值，按测强曲线或表取用――芯样或试块数量3、检测技术 测区混凝土强度换算值的修正计算——第i个测区修正前的混凝土强度换算值（MPa）,精确至0.1MPa――第i个测区修正后的混凝土强度换算值（MPa）,精确至0.1MPa （4.1.6条）3、检测技术二、回弹值测量一）测量回弹值时，回弹仪的轴线应始终垂直于混凝土检测面，并缓慢施压，准确读数，快速复位4.2.1 条）（二）每一测区应记取 16 个回弹值，每一测点的回弹值读数精确至 。
