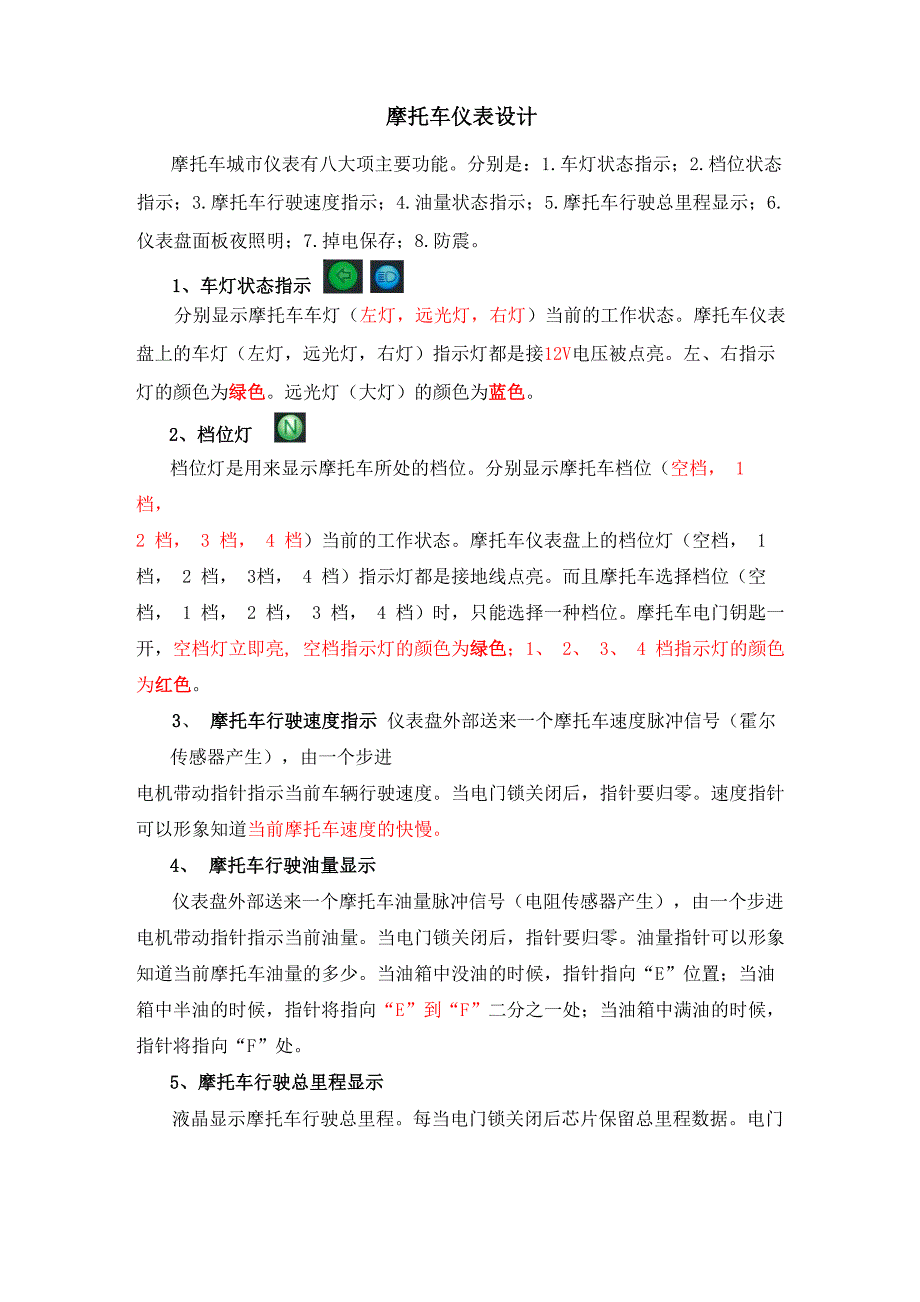

摩托车仪表设计摩托车城市仪表有八大项主要功能分别是：1.车灯状态指示；2.档位状态指示；3.摩托车行驶速度指示；4.油量状态指示；5.摩托车行驶总里程显示；6.仪表盘面板夜照明；7.掉电保存；8.防震1、车灯状态指示分别显示摩托车车灯（左灯，远光灯，右灯）当前的工作状态摩托车仪表盘上的车灯（左灯，远光灯，右灯）指示灯都是接12V电压被点亮左、右指示灯的颜色为绿色远光灯（大灯）的颜色为蓝色2、档位灯档位灯是用来显示摩托车所处的档位分别显示摩托车档位（空档， 1 档，2 档， 3 档， 4 档）当前的工作状态摩托车仪表盘上的档位灯（空档， 1 档， 2 档， 3档， 4 档）指示灯都是接地线点亮而且摩托车选择档位（空档， 1 档， 2 档， 3 档， 4 档）时，只能选择一种档位摩托车电门钥匙一开，空档灯立即亮, 空档指示灯的颜色为绿色；1、 2、 3、 4 档指示灯的颜色为红色3、 摩托车行驶速度指示 仪表盘外部送来一个摩托车速度脉冲信号（霍尔传感器产生），由一个步进电机带动指针指示当前车辆行驶速度当电门锁关闭后，指针要归零速度指针 可以形象知道当前摩托车速度的快慢4、 摩托车行驶油量显示仪表盘外部送来一个摩托车油量脉冲信号（电阻传感器产生），由一个步进 电机带动指针指示当前油量。
当电门锁关闭后，指针要归零油量指针可以形象 知道当前摩托车油量的多少当油箱中没油的时候，指针指向“E”位置；当油 箱中半油的时候，指针将指向“E”到“F”二分之一处；当油箱中满油的时候， 指针将指向“F”处5、摩托车行驶总里程显示液晶显示摩托车行驶总里程每当电门锁关闭后芯片保留总里程数据电门 锁开启后显示液晶在仪表刚启动的时候显示“88888.8”，当接油量输入信号线 的时候，显示“FUEL no” 3s钟，然后显示已经行走的总里程；当接油量表输入信号线时，则直接显示已经行走的总里程，在摩托车运行过程中，液晶将实时刷 新总里程，每0.1km (100m)刷新一次6、仪表盘夜间显示 仪表盘面板下有一背光板，液晶屏下面和车速指针有发光二极管当控制背 光引脚的线接上 12V 电压的时候，其背光板和发光二极管都被点亮7、掉电保存 掉电保存是指在摩托车在电门锁关掉以后，还可以存储摩托车 所行走的里程再次启动电门锁时在液晶上显示摩托车在上次电门锁关掉之前所 走的里程8、防震 摩托车在颠簸行驶的时候，油量传感器会发生一些微小的变化，但 是油量指针依然可以不受干扰地稳定显示当前的油量摩托车仪表指标：在电源浪涌电压高达160V的情况下仪表能正常工作；能 防静电和电磁干扰；指针运行平稳不丢步，肉眼看不出抖动，另外油量指针在摩 托车颠簸情况下不应跟随着上下抖动，而应反应实际油量；仪表在关掉电门锁的情况下无功耗或尽可能低；电门锁一关整个仪表不工作。
远光灯右转向灯档位灯： 空样到4档汕妣指示: 包含折针和 折计导光灯i「底卜良-个大的商光板C匚作电乐3.DV)2■指针和指针导光灯液晶显示总里甩数，首位传小数点.耶确到0.1知“底下不川竹光灯.同为右—个大的背光板P:刹车灯指示图 1.0 城市表盘说明N：空挡 MODE： RESET：左转向灯剧车灯/加装继电器可改为空档指示超速提醒灯背光灯时通显示右转向灯 油量/水温显 单次/邑里程 时间显示转速显示选择确定按扭 远近光指示灯 模式选择按ifl随着科技进步，摩托车显示仪表由指针式向数字式发展数字显示仪表是采 用的微处理器测控和传感器测量技术，通过控制数字显示器发光二极管和发光组 合来显示车速、里程、用条段表示油量多少，并辅助显示速度大小与普通指针式仪表相比，数字仪表具有检测准确、故障率低、结构紧凑等优 点笔者研制的数字显示仪表，是通过仪表盘中间5位数字来显示摩托车的车速、 发动机转速、总里程和单程里程，其指示灯亮度可以调节（白天亮度较高，晚上 亮度较低），通过按功能键设置，可以选择4种功能：速度计（中间的3个显示 屏，5km/h）、转速计（5个显示屏，100r/min）、里程计（5个显示屏，1km）、 单程里程计（5个显示屏，是以十进制，100m）；仪表盘上部23个发光二极管 可显示车的速度；仪表盘下部指示灯分别显示油量及油量报警、电压报警、空档 显示、左右转向显示等功能。
一、电子数显仪表的工作原理1、速度检测将霍尔器件与摩托车前轮相，行驶时通过转动产生变化磁场，从而产生脉冲 信号来测量速度如已知：车轮周长s (m)、车轮转1周带动霍尔器所转圈数n (r/min)、霍尔器转1圈发出的脉冲数B1、霍尔器每秒钟发出的脉冲数B2,便 可求得摩托车的速度v(km/h)由公式：B2=(1000/60X60)X(nvB1/S)推导出：v=(36s/10nB1) B2设a=36s/10nB1,单位为“s”，速度公式可简化为：v = aB2,即a秒内霍尔 器件发出的脉冲数为摩托车时速2、 里程数检测已知条件同上，可求出摩托车每行驶500m时霍尔器件发出的脉冲数B3, B3 = 500nB1/s3、 油量检测油量越多，油压越大，油量传感器电阻越小，因此油量检测可通过油量传感 器阻值的变化来确定油量的多少根据标准规定将油量传感器电阻按大小分为7 等份，相应的油量显示条段亦有7格戒1阻值与油量关系表56^油量传牆器阻值心油量<50满格50^1006格100^1905格190 - 2704格270^3603格360^4602格460^510］格>510缺油该数字仪表由单片机控制，使用霍尔器件完成速度的检测，霍尔器件每转动 1圈发出2个方波脉冲；油压大小反映油量多少，油压不同可使油量传感器的电 阻值发生变化；电源模块分别提供单片机、存储器、译码驱动器电源，光控电路、 油量显示和报警电路电源。
摩托车由于受点火器和起动电动机的影响，常常会出 现峰值达350V以上，脉宽VO.lmm的连续干扰脉冲，为保证电源的可靠性，电 路采用了吸收高压窄脉冲干扰、吸收持续高频干扰等技术，使电路能抗击摩托车 上的各种干扰，确保整个系统的稳定性主控单元负责信号处理、算法、显示控 制及效果处理和里程数断电保存等功能，最终实现摩托车车速、累计里程、油量、 高度自动调节等功能。
