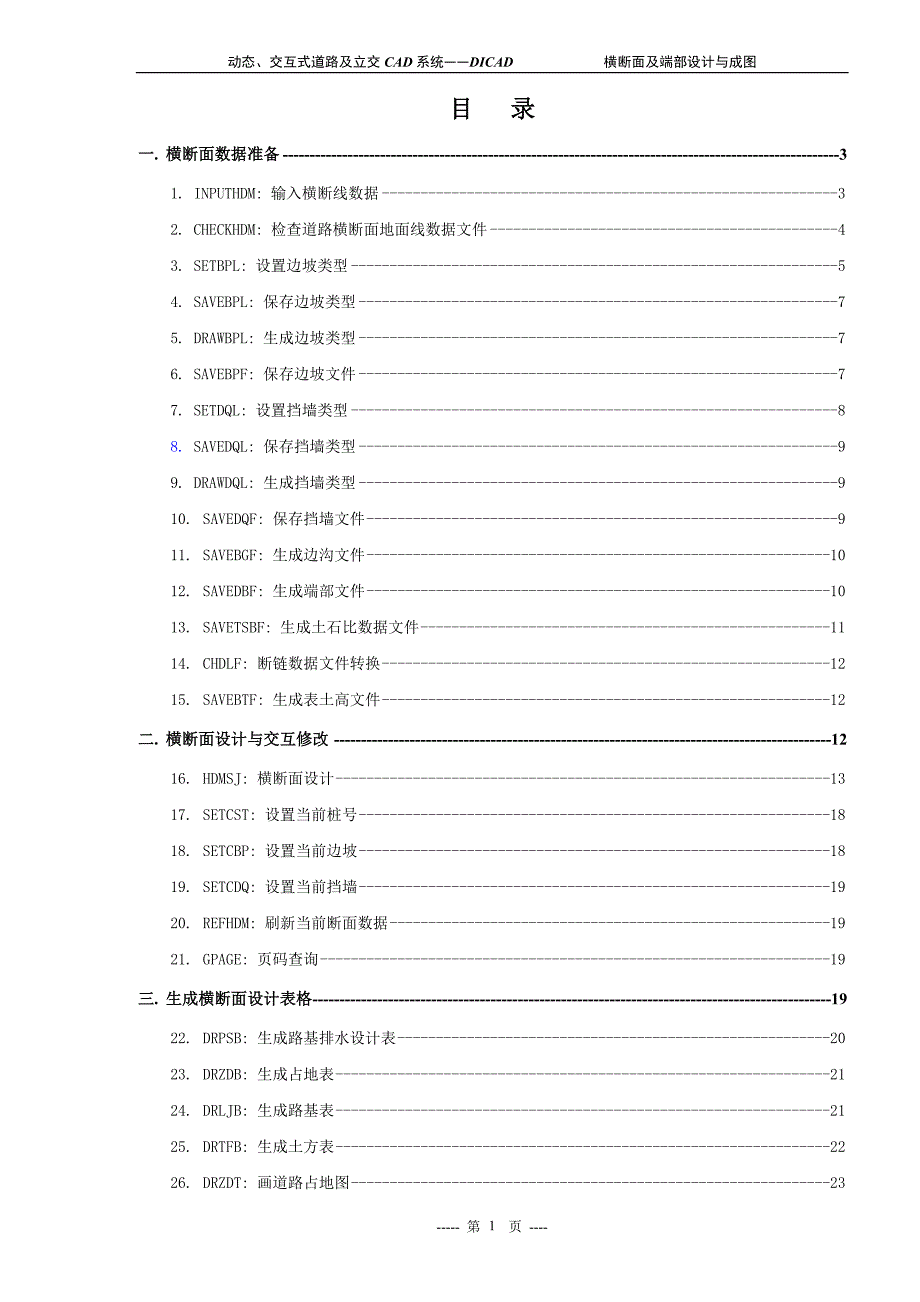

动态、交互式道路及立交CAD系统――DICAD 横断面及端部设计与成图目 录一. 横断面数据准备 31. INPUTHDM: 输入横断线数据 32. CHECKHDM: 检查道路横断面地面线数据文件 43. SETBPL: 设置边坡类型 54. SAVEBPL: 保存边坡类型 75. DRAWBPL: 生成边坡类型 76. SAVEBPF: 保存边坡文件 77. SETDQL: 设置挡墙类型 88. SAVEDQL: 保存挡墙类型 99. DRAWDQL: 生成挡墙类型 910. SAVEDQF: 保存挡墙文件 911. SAVEBGF: 生成边沟文件 1012. SAVEDBF: 生成端部文件 1013. SAVETSBF: 生成土石比数据文件 1114. CHDLF: 断链数据文件转换 1215. SAVEBTF: 生成表土高文件 12二. 横断面设计与交互修改 1216. HDMSJ: 横断面设计 1317. SETCST: 设置当前桩号 1818. SETCBP: 设置当前边坡 1819. SETCDQ: 设置当前挡墙 1920. REFHDM: 刷新当前断面数据 1921. GPAGE: 页码查询 19三. 生成横断面设计表格 1922. DRPSB: 生成路基排水设计表 2023. DRZDB: 生成占地表 2124. DRLJB: 生成路基表 2125. DRTFB: 生成土方表 2226. DRZDT: 画道路占地图 2327. DRBPX: 画边坡边沟线 2428. DRFHBA: 生成护坡面积表 2429. DRFHBV: 生成护坡体积表 2530. DRDQB: 生成挡墙工程量表 2631. DRGLB: 生成每公里土方表 2732. CLLV: 计算老路补强数量 28四. 交互式立交端部设计 2933. SMDH: 设置标注控制参数 2934. DBHX: 生成端部横线 2935. MPHI: 标注路肩高程 3036. MPHA: 标注设计高程 3137. MSTA: 标注横线桩号 3238. MCSL: 标注断面横坡 3239. MCLD: 标注横向间距 3240. DCRL: 删除一组横线 33一. 横断面数据准备由于互通式立交的横断面设计需要大量的数据文件，以前由手工建立既费时又易出错，大大影响了设计效率。
为了彻底解决这一问题，该CAD系统为用户提供了完善的数据文件的交互生成与自动检查功能！横断面数据准备有以下几个命令 INPUTHDM 输入横断线数据 在图形状态下交互输入横断面地面线数据，生成HDX文件CHECKHDM 检查横断面地面线数据 自动检查并指明横地面线数据文件中的错误以便修改SETBPL 设置边坡类型 交互设置指定边坡的控制、标注、信息、类型等控制参数SAVEBPL 保存边坡类型 保存整条已设定好边坡到类型文件（TYP）中DRAWBPL 生成边坡类型 根据选定的边坡类型文件（TYP）生成整条边坡SAVEBPF 保存边坡文件 交互生成边坡（BP）文件用于横断面设计SETDQL 设置挡墙类型 交互设置挡墙的尺寸、类型等控制参数SAVEDQL 保存挡墙类型 保存已设定好的挡墙类型到文件（DQM）中DRAWDQL 生成挡墙类型 根据选定的挡墙面文件（DQM）在指定点生成挡墙图形SAVEDQF 生成挡文件 交互生成挡墙（DQ）文件用于横断面设计SAVEBGF 生成边沟文件 交互生成边沟（BG）文件用于横断面设计SAVEDBF 生成端部文件 交互生成端部（TRA）文件用于横断面设计SAVETSBF 生成土石比文件 交互生成土石比例（TSB）文件用于生成土方表CHDLF 断链数据文件转换 自动将有断链的数据文件转换为连续桩号的文件SAVEBTF 生成表土高文件 交互生成表土高（BTG）文件用于横断面设计时清除表土详见各相关命令介绍：1. INPUTHDM: 输入横断线数据该命令用以交互生成横断面地面线资料文件，并具有自动查错功能。
运行该命令时，首先弹出如下对话框，提示你确定地面线、横断线文件及数据格式、最大宽度等数据：如果横断线文件已存在，则会提示你确定是覆盖,还是继续写?：警告: 文件〈A.hdx〉已存在! 是覆盖,还是继续写?: O_覆盖/G_续写? 随后，便可根据提示进行数据输入：桩号=0.0000, 地面高=3.4500H-全平／P-左平／A-全同前／L-左同前／<输入左第[1]点偏距>:在输入的过程中，会根据所输数据自动生成图形，可随时进行检查，如果数据有误，可重输P-平／U-撤消 <输入右第[6]点偏距>: u最后还需确认，如果数据有误，可重输R-重输／N-下一个 <下一个>横断线文件格式如下： st [d] dl1 hl1 dl2 hl2 …… dl1 hl1 dl2 hl2 ……其中： str --- 地面线数据格式判别字符串： str为ABS时，dl1、dl2、dr1、dr2 ……为到中桩的距离，hl1、hl2、hr1、hr2……为绝对高程 str为ABS1时，dl1、dl2、dr1、dr2……为到中桩的距离，hl1、hl2、hr1、hr2……为与中桩的高差。
Str没有时，dl1、dl2、dr1、dr2……为到中桩方向的相邻点的距离，hl1、hl2、hr1、hr2……为与相邻点的高差d --- 有断链时，st的段落号，无断链时不能填写2. CHECKHDM: 检查道路横断面地面线数据文件该命令用以图形化检查横断面地面线数据运行该命令时，弹出如下对话框，提示你交互确定各控制参数：如果某一行数据有误或与中桩资料文件桩号不同，同会报错：横断面地面线文件第[70]行桩号<33350.000>处有问题!同时以图形的形式显示出来： 3. SETBPL: 设置边坡类型该命令用以交互生成横断面边坡线特性类型，不需手工建立文件，方便直观、且不会出错首先需手工画出要设置的边坡（可按或不按比例画；可用LINE命令画，也可拷贝或由文件生成）：运行该命令时，提示你选取一边坡线：请选取一直线（边坡线）:然后弹出如下对话框，提示你确定终点控制参数、终点确定方式及表现与计算特性、标注特性等数据： 设置参数详解：一、终点控制参数：１、坡度：值为１：？；以向下为正，上为负；水平坡绝对值≥1000即可，垂直坡绝对值≤0.001即可2、控制参数：其性质随边坡线段终点确定方式而定，以米为单位。
3、控制文件：当终点确定方式由文件决定时起作用，文件格式也随之不同(竖曲线或宽度文件)4、挡墙文件：当终点由挡墙文件决定或边坡插入挡墙时起作用，该文件可由生成挡墙文件命令生成二、终点确定方式：该选项控制控制参数（坡长、高度、宽度）的类型，以便由坡度及相应控制参数确定边坡终点位置当该选项为高度或宽度时，又各分为多种控制类型，以满足多种设计情况的需要：由高度确定方式：a.等于以上参数值: 该方式由坡度及参数指定高度值确定该坡段的终点位置；b.交地点＋参数值: 此时参数值可为任意数值：≥０或<０，当为０时终点即为交地点；c.沟底高＋参数值: 此时必须有边沟设计文件，以通过该选项来控制边沟位置，因而此时参数值的确定需根据边沟的位置来定，可为正亦可为负；d.路肩高＋参数值: 该方式用以大局控制填挖高度，参数值可为正亦可为负；e.由挡土墙文件定: 该方式必须有挡墙设计文件，选定此项时会提示你确定相应的挡墙文件，该方式主要是为控制挡墙位置起作用，因此大多情况伴随以终点插入挡墙；f.由竖曲线文件定: 该方式是通过相应的竖曲线文件来控制终点位置，选定此项时会提示你确定相应的竖曲线文件，该方式主要是用于快慢车道或人行道分离设计的情况下；由宽度确定方式：a.等于以上参数值: 该方式由坡度及参数指定宽度值确定该坡段的终点位置；b.交地点＋参数值: 该选项同以上高度确定方式相应选项作用不同的是：主要是用在坡度为水平的情况下，且参数值为宽度；c.路肩边＋参数值: 该方式用以大局控制占地宽度，参数值可为正亦可为负，这主要是由其相邻的边坡类型决定；d.宽度由文件决定: 该方式是通过相应的宽度文件来控制终点位置，选定此项时会提示你确定相应的宽度文件，该方式主要是用于快慢车道或人行道分离设计的情况下；e.沿地面定宽度值: 该方式主要用于在一定范围内设置截水沟的情况下，此时坡度由横断面地面线决定；f.沿地面距路肩宽: 该方式主要用于大局控制占地宽度的情况下，此时坡度由横断面地面线决定；三、设置终点控制：该选项较难掌握，但其作用极大！因此设计者必须努力掌握该选项，并能在边坡类型设置中灵活使用，可大提高你的设计效率与质量！只有彻底理解并熟练掌握该控制选项的使用规则，才能使你真正了解该CAD系统的横断面设计方法可解决任何边坡形式的设计情况！１、该选项只有在特定的情况下使用，因此并不是所有的边坡段都需设置终点控制；２、该选项的控制条件为该坡段与地面必须有交点，且其高度的绝对值需满足大于或小于参数值。
因此当条件为与地面有交点，则参数值设为０即可；３、当条件满足时，结果却有两种选择：结束、转用下一方案：结束: 如果满足控制条件的话，则该设计边坡（填方或挖方）到此结束，即该坡段的终点即为整条设计边坡的终点；当然，这并不是指该直坡段一定为设置边坡的最后一段，如果不满足条件则继续执行后面的边坡段如：填方边沟的外沟边与地面交点的高差小于规定沟深时需做拦水埂；转用下一方案: 如果满足控制条件的话，则该设置边坡宣告作废，转用下一个设置方案如：填挖高度太大需做多级边坡时，或不同的填挖高度需用不同的边坡形式时三、表现与计算特性：１、绘图：控制该坡段的表现特性――在横断面图上是否画出？不表现出来的边坡段主要起过渡作用；２、计算：控制该坡段的计算特性――是否参与面积计算？不参与面积计算的边坡段主要起过渡作用；３、画厚度：同时控制该坡段的表现与计算特性――参与面积计算并考虑其厚度影响，同时表示出其厚度值该功能主要用于边坡防护或沟底铺砌的情况，此时会求出边坡防护或沟底铺砌的面积，并在整个填挖面积中扣除三、标注特性：１、标注坡度：该选项是在此边坡段的中上方标出其坡度值；２、绘制虚线：该选项是将此边坡段以虚线的形式表示出；３、偏距高程：该选项是在此边坡段的指定位置（起、中、终点的上方或下方）标注高程与偏距值。
三、信息特性：１、保存偏宽：该选项是戴帽时，将该坡段起、中、终点到设计中线的距离值保存到边坡线文件（?.BPX）中，以便在平面总体图上将其位置表现出来；２、保存坡长：该选项是戴帽时，将该坡段长度值保存到边坡长度文件（?.BPL）中，用以统计护坡植草面积；３、插挡土墙：选定此项时会提示你确定相应的挡墙文件，戴帽时，会根据相应的挡墙文件在该坡段起、中、终点插入相应的档墙断面，同时计算、保存其断面面积并在填挖面积中扣除；４、位置类型：该选项主要是用以区分边坡线、边沟线及护坡道，以确定并保存边沟的横向位置到排水文件（?.LPS）中，在生成排水设计表时使用警告：１、边坡类型设置，必须以右侧为准，戴帽时会自动处理２、对每一边坡线都需认真设置，且整条设计边坡中，。
