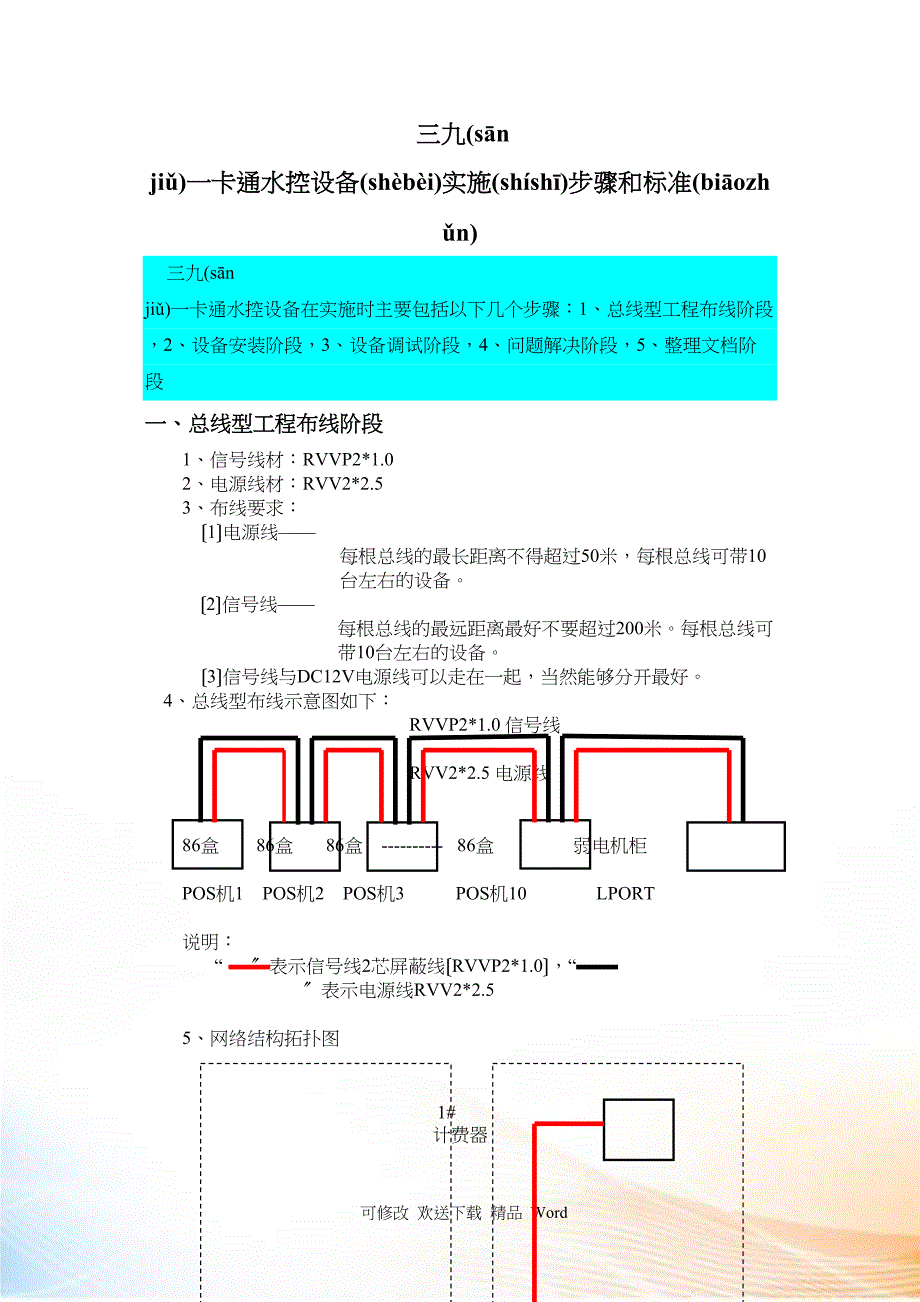

三九(sān jiǔ)一卡通水控设备实施步骤和标准(biāozhǔn) 三九(sān jiǔ)一卡通水控设备在实施时主要包括以下几个步骤：1、总线型工程布线阶段，2、设备安装阶段，3、设备调试阶段，4、问题解决阶段，5、整理文档阶段一、总线型工程布线阶段1、信号线材：RVVP2*1.02、电源线材：RVV2*2.53、布线要求：〔1〕电源线——每根总线的最长距离不得超过50米，每根总线可带10台左右的设备〔2〕信号线——每根总线的最远距离最好不要超过200米每根总线可带10台左右的设备〔3〕信号线与DC12V电源线可以走在一起，当然能够分开最好 4、总线型布线示意图如下： RVVP2*1.0 信号线 RVV2*2.5 电源线 86盒 86盒 86盒 ---------- 86盒 弱电机柜POS机1 POS机2 POS机3 POS机10 LPORT 说明： “ 〞表示信号线2芯屏蔽线〔RVVP2*1.0〕，“ 〞表示电源线RVV2*2.55、网络结构拓扑图 1# 计费器 2# 交换机 LPORT 计费器 10# 计费器 弱电机柜 浴室 说明(shuōmíng)：“ 〞表示(biǎoshì)超五类网络线，“ 〞表示(biǎoshì)2芯屏蔽线〔RVVP2*1.0〕。
二、设备安装阶段 1、安装设备——将所有设备安装到相应的位置并按顺序在设备上贴上机号标签，同时通过手工方法将设备〔食堂POS机〕设置成标签上所注明的机号水控POS机要利用三九的专用程序通过设备ID号来进行机号设置 2、做好记录——记录好每台设备的机号以及所对应的“设备ID号〞，记录好设备所对应的LPORT，记录好设备所对应的商户关系以便系统注册时用 3、连接设备——将设备的网络线和电源线接通，以便下一步的调试三、设备调试阶段 1、设置总线型LPORT——配置LPORT的IP地址方法如下：〔1〕用交叉线将本机与要设置IP地址的LPORT的连通； 〔2〕将本机的IP地址设置成：192.168.0.1(三九设备的初始IP地址为192.168.0.30); 〔3〕运行“智慧电子TCP-V1.0设置工具〞程序； 〔4〕点击“搜索〞，在上述框中显示该设备的IP地址； 〔5〕点击该IP地址，然后在右边框中即可重新设置IP地址，设好后，点击“设置〞； 〔6〕点击“搜索〞检查是否设置成功附：设置范例如下—— 〔1〕IP地址： 要设 〔2〕端口号： 10001 〔3〕子网掩码： 要设 〔4〕默认网关： 要设 〔5〕工作模式： 不用设〔6〕DHCP： 不用设 2、设置485通讯的水控POS机——设置机号。
方法如下：〔1〕翻开“2005-01-01测试ipdemo〔通过IP)〞文件夹中的“demo.exe〞程序〔2〕 翻开“公用(gōngyòng)指令/ TCP/IP通讯(tōngxùn)〞，在“IP地址〞栏输入所要设置机号设备所属的LPORT的IP地址，点击(diǎn jī)“执行〞，显示连接成功表示与该LPORT已连通3） 在“命令选择〞栏选择“通过ID号设置终端机号〞4） 在“设置参数区〞的“ID〞栏输入所要设置机号的设备的ID号，在“机号〞栏输入所要设置的机号〔注意：新换上的设备定要做这一步，否那么设备就不会上传流水〕（5） 点击“执行〞，显示成功即表示已设置好6、在前台注册设备——步骤方法如下：〔1〕设置商户 〔2〕设置区域————类似于设置商户 〔3〕添加设备————先添加LPORT,再添加其下属的收费终端 〔4〕为商户分配设备四、Q&A1、有时LPORT的端口中假设存有乱七八糟的数据时，就会出现个别端口的POS机数据不能上传，也就不能自动签到——这时可把该台LPORT进行“无条件清楚端口数据〞〔其它一切如通讯等都很正常〕。
该项操作是在“ipdemo〞中进行，翻开“效劳器/TCP/IP通讯/效劳器参数〞，其中有“无条件清楚端口数据〞命令具体操作方法类似于以前2、水控转帐机一切都正常就是不能转帐——这时只要按一下[F][0][0],再按[0][0][0][0][0][0]就可以了3、开水间计量收费时，每张卡每次刷卡只扣0.01元钱——此情况多数是涡流计问题造成可能是线接错，也可能是涡流计损坏也可能是计费控置器坏五、整理文档阶段 1、将所有安装的设备的相关信息整理成电子文档，以便以后的维护附件一〞是一卡通设备安装文档模板一卡通相关资料附件列表 附件一、上海理工大学三九一卡通水控设备安装文档-------------------------第 4 页附件二、三九水控设备错误代码显示----------------------------------------------第32页附件三、三九水控设备综合图纸----------------------------------------------------第34页 附件四、三九(sān jiǔ)水控设备接线图-------------------------------------------------------第37页附件五、三九(sān jiǔ)水控设备使用(shǐyòng)说明----------------------------------------------------第42页附件一：上海理工大学三九一卡通水控设备安装文档1、一卡通水控系统转帐机安装列表上海理工大学“校园一卡通〞终端设备安装列表安装地点军工路校区北浴室机柜位置军工路校区北浴室管理间Lport ID号/机号000A5E52Lport IP地址IP地址:10.255.254.71 子网掩码：255.255.254.0 网关:10.255.255.254Lport端口数8制表时间2007年5月9日LPORT端口号缆线号终端设备ID号终端设备机号用途安装位置终端设备类型及种类商户名称11F1000A6744001#转帐北浴室女挂式转帐机北浴室女21F2000A677E002#转帐北浴室女挂式转帐机北浴室女31F3000A676A003#转帐北浴室男挂式转帐机北浴室男41F4000A6784004#转帐北浴室男挂式转帐机北浴室男上海理工大学“校园(xiàoyuán)一卡通〞终端设备安装(ānzhuāng)列表安装地点军工路校区南浴室机柜位置军工路校区南浴室管理间Lport ID号/机号000B0E59/001Lport IP地址IP地址:10.255.254.72 子网掩码：255.255.254.0 网关:10.255.255.254Lport端口数8制表时间2007年5月9日LPORT端口号缆线号终端设备ID号终端设备机号用途安装位置终端设备类型及种类商户名称11F1000A6731001#转帐南浴室女挂式转帐机南浴室女21F2000A675A002#转帐南浴室女挂式转帐机南浴室女31F3000A677F003#转帐南浴室男挂式转帐机南浴室男41F4000A6730004#转帐南浴室男挂式转帐机南浴室男上海理工大学“校园(xiàoyuán)一卡通〞终端设备安装(ānzhuāng)列表安装地点军工路校区北开水房机柜位置军工路校区北开水房管理间Lport ID号/机号000A8AA6Lport IP地址IP地址:10.255.254.73 子网掩码：255.255.254.0 网关:10.255.255.254Lport端口数8制表时间2007年5月9日LPORT端口号缆线号终端设备ID号终端设备机号用。
