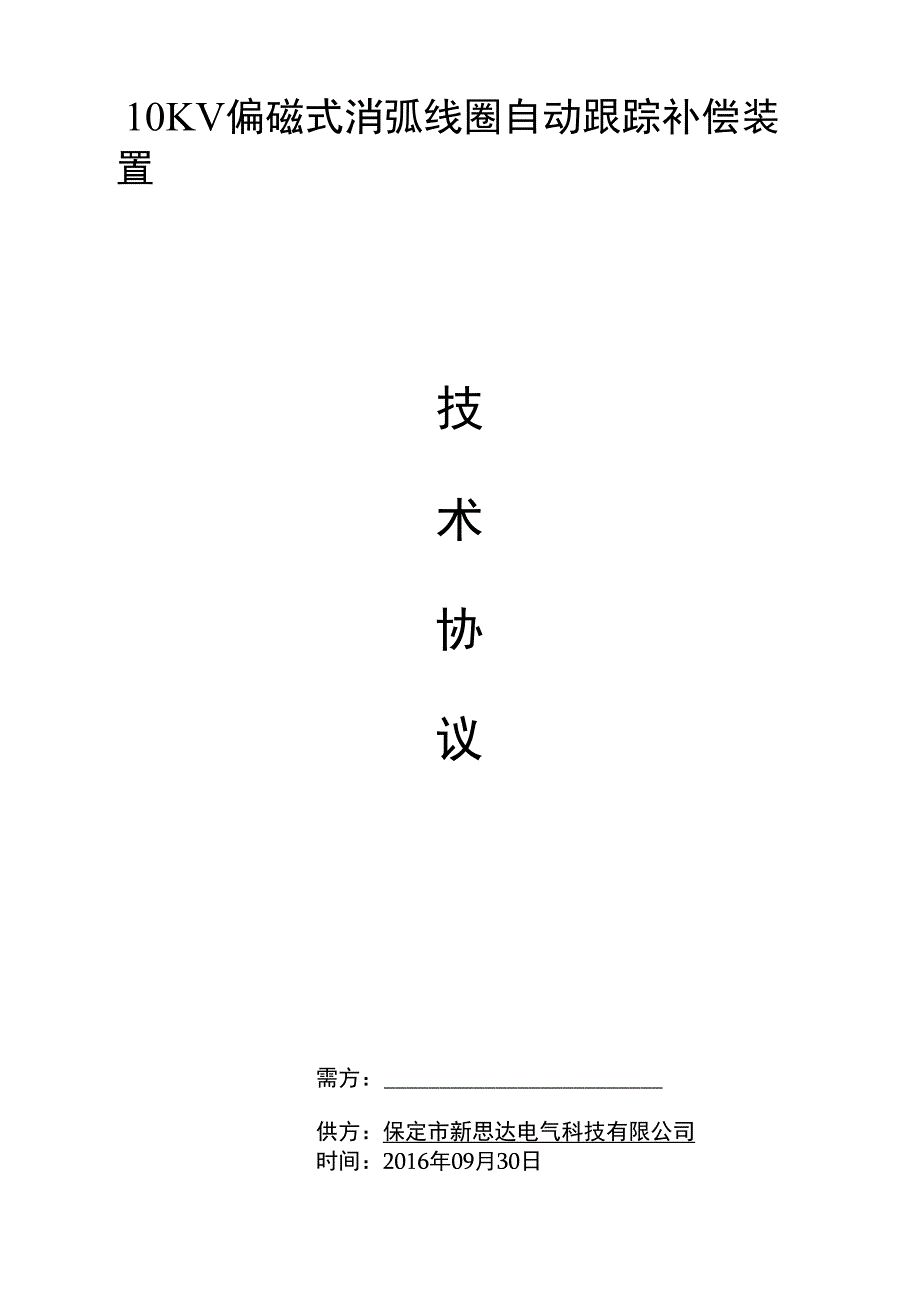

10KV偏磁式消弧线圈自动跟踪补偿装置技术协议需方： 供方：保定市新思达电气科技有限公司 时间：2016年09月30日一、 概述1、 本技术协议是针对供需双方就10KV偏磁式消弧线圈自动跟踪补偿装置制 订，该装置设计为偏磁式，主要由消弧线圈、控制系统、避雷器、互感器等部分 组成2、 本技术协议提出了设备生产制造的相关国家标准及规范条文，卖方按相 应标准的条文进行设备设计、制造、试验和安装3、 本技术协议经供、需双方确认后作为订货合同的技术附件，与合同正文 具有同等的法律效力4、 本技术协议未尽事宜，由供、需双方协商确定二、 遵循的技术标准DL/T620《交流电气装置的过电压保护和绝缘配合》GB6450《干式电力变压器》GB10229《电抗器》GB1094. 1 〜5《屯力变压器》GB311.1〜6《高压输变电设备的绝缘配合高电压试验技术》GB763《交流高压电器在长期工作时的发热》GB7328《电力变压器和电抗器的声级测定》GB11022《高压开关设备通用技术条件》TEC289《电抗器》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》DL/T1057《自动跟踪补偿消弧线圈成套装置技术条件》GB11032《交流系统用无间隙金属氧化物避雷器》GB/T 14549-1993《电能质量一公用电网谐波》三、使用环境条件及主要技术要求3.1安装环境条件3. 1. 1安装地点：户内；3. 1.2 环境温度：-10°C ~ +40°C；3. 1.3 海拔高度：< 1000m；3. 1.4相对湿度:<90% ；3. 1.5最大口温差：25°C；3.1.6抗地震能力：能承受地震裂度为7级作用条件：谐振，正弦，三周波;3. 1.7污秽等级：TTT级。
3. 2系统运行条件3. 2.1系统标称电压:10. 5kV；3. 2.2最高运行屯压：12kV；3. 2.3系统频率：50Hz；3.2. 4系统中性点接地方式：中性点经消弧线圈接地；3. 2.5系统不对称2〜3%；3. 2.6电网容性屯流变化范围：0〜100%3. 3设备主要参数3. 3.1成套设备额定参数1）消弧线圈额定容量：800kVA；2）电容电流测量误差:<±2%；3）残流：V2A；4）脱谐度：<10%；5）安装点电网中性点位移屯压应小于标称相屯压的15%；6）单相接地故障时，成套设备应在不超过20ms的时间内出补偿电流;3. 3. 2消弧线1）型号：NS-XHBZ-P-800/10；2）绝缘结构：干式，树脂浇注式;3） 额定电压:10.5/V3KV；4） 额定容量：800kVA；5） 绝缘耐热等级：F；6） 额定频率：50Hz；・7） 调节方式：偏磁式；8） 绝缘水平：工频（lmin ）耐受电压：35kV （有效值），雷电冲击耐压:75kV；9）冷却方式：自冷（AN ）；10）局放：WIOpC；11）消弧线圈装置产生的谐波电流分量符合GB/T 14549-93《电能质量公用 电网谐波》有关规定。
3. 3. 3控制屏型号：PK-10, 一控一；安装地点：主控室内；尺寸：（宽 x深x高）800x600x2260mm；颜色：RAL7032o3. 3. 4控制器控制器采取可靠的软硬件设计，不发生“死机”现象，其接口符合调度 自动化信号传输的要求，满足相应标准的抗干扰严酷等级的要求采用高可靠性、高集成度，专用于工业应用的功能模块作为核心控制单 元，模块化结构，有利于功能扩展，双CPU结构，处理速度快控制器核心电路采用多层电路板结构设计，运行稳定，抗干扰能力强采用多功能、高灵敏的全彩10寸触摸液晶屏，操作精准，反映快速， 使设备操作更加简洁方便，全中文菜单显示，并在主画面增加了消弧调档控 制界面，可直接在主画面下进行消弧线圈的升档、降档工作装置具备过补偿、全补偿及欠补偿设置功能装置具备电流互感器变比设定功能，用户可在任意选择电流采集的互感 器，并可在装置的设置菜单中灵活设置装置具备位移电压阀值设置功能，可根据用户需要，或在用户允许的范 围内对系统的位移电压进行灵活设置，可以防止装置频繁调档现象1 人机对话功能：能够实现自动/手动控制方式的切换功能、时间参数、 运行参数和控制参数的设置功能、故障信息查询功能等。
1 报警功能：发生单相接地故障及其他故障时均可发出报警信号1 自检功能：可通过自检对装置自身进行运行状态检测，及状态情况显示1 打印功能：控制器内置打印机，热敏打印，快速清晰，节约耗材1 记忆功能：具有掉电保持储存信息的功能，大容量存储电子硬盘可永久 记录控制器动作信息、接地信息及故障信息的历史数据，确保控制器工作电源或 注入电源断电后所设参数不会丢失1 远传功能：具有远动接口 RS232、RS485,多种波特率可选，带有MODBUS, CDT等多种通讯规约可方便耳变电所微机监控系统相连1 联机运行功能：自动识别系统运行方式，实现两台及以上装置并联运行1 识别功能：装置可对用户供电系统的运行方式进行自动识别及自动转换 运行方式，即当用户系统为并列运行或分列运行时装置可以根据运行状态的变化 来改变对消弧线圈控制方式的变化，以达到最合理的运行状态；并自动识别系统 中永久接地故障和瞬时接地故障，快速启动和退出消弧线圈补偿1 自动闭锁功能：当系统发生单相接地故障吋，自动闭锁调控系统，以保 证消弧线圈稳定补偿1 故障查询功能：可对设备自身设置参数及系统发生单相接地故障时存储 的各种记录信息进行方便查询。
11调谐功能：自动调谐与手动调谐相互独立，可以相互切换在电网正常 情况下，自动测量跟踪补偿系统电容电流12休眠功能：装置可根据预先设定好的工作时间，并进行自动休眠状态转 换，可以延长设备的使用寿命休眠状态下，装置可正常进行各种测量存储工作, 系统有变化时可立即转入工作状态13录波功能：控制器带有系统故障录波功能，可对接地故障发生时的电压、 电流进行采集录波，可直接画而显示波形，便于现场就地分析同时录波文件可 由控制器前置USB 口直接用U盘导出，便于数据携带及存储M 选线功能：控制器自身内置接地选线模块，H装置内置5种选线法，实 现快速准确选线当电网发生单相接地故障时，并列运行的多台控制器可以实现 统一协调选线，单台控制器满足42路选线路数，并可灵活设置线路编号，编号 可以数字，英文，中文，以及组合式等多种设置方式15跳闸功能：装置可根据判断选择出的接地故障线路按用户要求对故障线 路进行快速跳闸，切开故障线路；并可根据系统运行需求对系统内不同的出线线 路进行不同的跳闸延时设置控制器标准：a. 工作电源：DC220V或DC11OV,可靠工作的电压范围75%〜115%b. 屯容屯流测量误差：＜2%c. 中性点位移电压测量误差：＜2%d. 控制器对地绝缘电阻大于：30M Qe. 控制器的电压、电流互感器输入端子对地进行工频一分钟耐受电压为：2 kVf. 控制器选用动作可靠的控制设备，不会发牛〃死机〃现象。
g. 控制器满足电子设备防潮的要求，在设备安装环境条件下能正常运行h・有效防止串联谐振，位移电压：W15%相电压1. 控制器满足静电放电、快速脉冲群、浪涌、射频场感应的传导骚扰、工 频磁场、阻尼振荡磁场、屯压暂降、短吋中断和电压变化、振荡波、脉 冲磁场的抗扰度试验，并满足相应标准所规定的严酷性等级的要求3. 3. 5隔离开关1） 型号:GN 19-12/400；2） 额定屯压：12kV；3） 额定屯流：400A；4） 手动操作机构及辅助触点3. 3. 6电压互感器1） 型号:JDZ-10；2） 电压比：10/V3/0.1KV；3） 测量中性点屯压3. 3. 7电流互感器1） 型号：LZZB-10；2） 电流比：50/5A ；3） 级次"5plO/5plO4） 容量：20VA/20VA；5） 测量中性点电流3. 3. 8避雷器1） 型号：HY5WZ2-10/27；2） 装置按GB11032《交流无间隙金屈氧化物避雷器》的要求配置，有效 的抑制系统内过屯压3. 3. 9防护外壳1） 采用冷轧钢板材质；2） 机械强度高、美观大方;3） 外壳内安装照明、温控;4） 防护等级：IP30四、供货材料表序号名称规格型号数量供货厂家1消弧线圈SH-XH-P-230/10,干式1台保定新思达电气科技有限公司2电压互感器JDZ-10, 10KV/V3/0. 1KV1台河北弘业互感器厂3电流互感器LZZB-10, 50/5A, 5pl0/5pl0, 20VA1台河北弘业互感器厂4避雷器HY5WZ2-10/271只保定新思达电气科技有限公司5隔离开关GN19-12/4001只天津威乐斯电气制造有限公司6控制器SH-XH1台保定新思达电气科技有限公司7主控屏PK-101面保定新思达电气科技有限公司8箱式外壳IP30/户内/冷轧板材质1卖保定新思达电气科技有限公司9装配辅料紧固件、连接铜牌、二次电缆等1套保定新思达电气科技有限公司五、试验5.1.控制器1） 电容电流测量精度试验2） 位移电压测量精度试验3） 对地绝缘屯阻测量4） 一分钟工频耐压试验5） 168小时通电老化试验6） 高低温和湿热试验7） 通讯检测试验5・2消弧线圈1） 绕组屯阻测量2） 绕组绝缘电阻测量3） 工频耐压工频耐压一分钟工频耐受试验及感应耐压试验5. 3避雷器1） 绝缘电阻测量2） 测量1mA （直流）时的临界动作电压UlmA和75%UlmA直流下的泄漏 电流注：严禁给避雷器做工频放电电压试验5.4电流互感器1） 测量绝缘电阻2） 绕组电阻测量3） 交流耐压试验5. 5电压互感器1） 测量绝缘屯阻2） 绕组电阻测量3） 交流耐压试验六、 包装、运输1 •包装%1 所有设备制造完成并通过试验后及时包装。
其包装符合国标铁路、公路 和海运部门的有关规定1 该成套装置的包装保证设备在运输中，不因包装不良而损坏产品1 插件、活动部分锁紧、固定牢固该成套装置有内包装和外包装，装箱 防灰、防潮、防霉包装符合国家标准有关规定1 包装箱上有注明：装置名称、型号及制造厂名发货、收货单位及详细地址产品净重、毛重、体积等标明“小心轻放”、“向上”、“防震”、“防潮”等标志1 包装箱内提供资料包括：产品使用说明书、出厂试验报告、产品合格证及其他必要的技术文件 附件、备品、备件以及装箱清单2. 运输运输和装卸时严格遵守包装箱上标志的规定以及国家运输标准的有关规定 运输时所有组件、部件及备品备件、专用工具等，不丢失、不损坏、不受潮和不 腐蚀七、 技术资料7. 1供方要在合同生效后10天内向买方提供1套成套设备设计图纸资料，包 括设备的外形尺寸、安装尺寸、重量、系统原理图及接线图等，由需方及设计方 予以确认7. 2供方对所供设备提供如下技术资料：◊设备安装使用说明书；◊产品合格证；◊出厂试验记录；◊产品外形尺寸。
