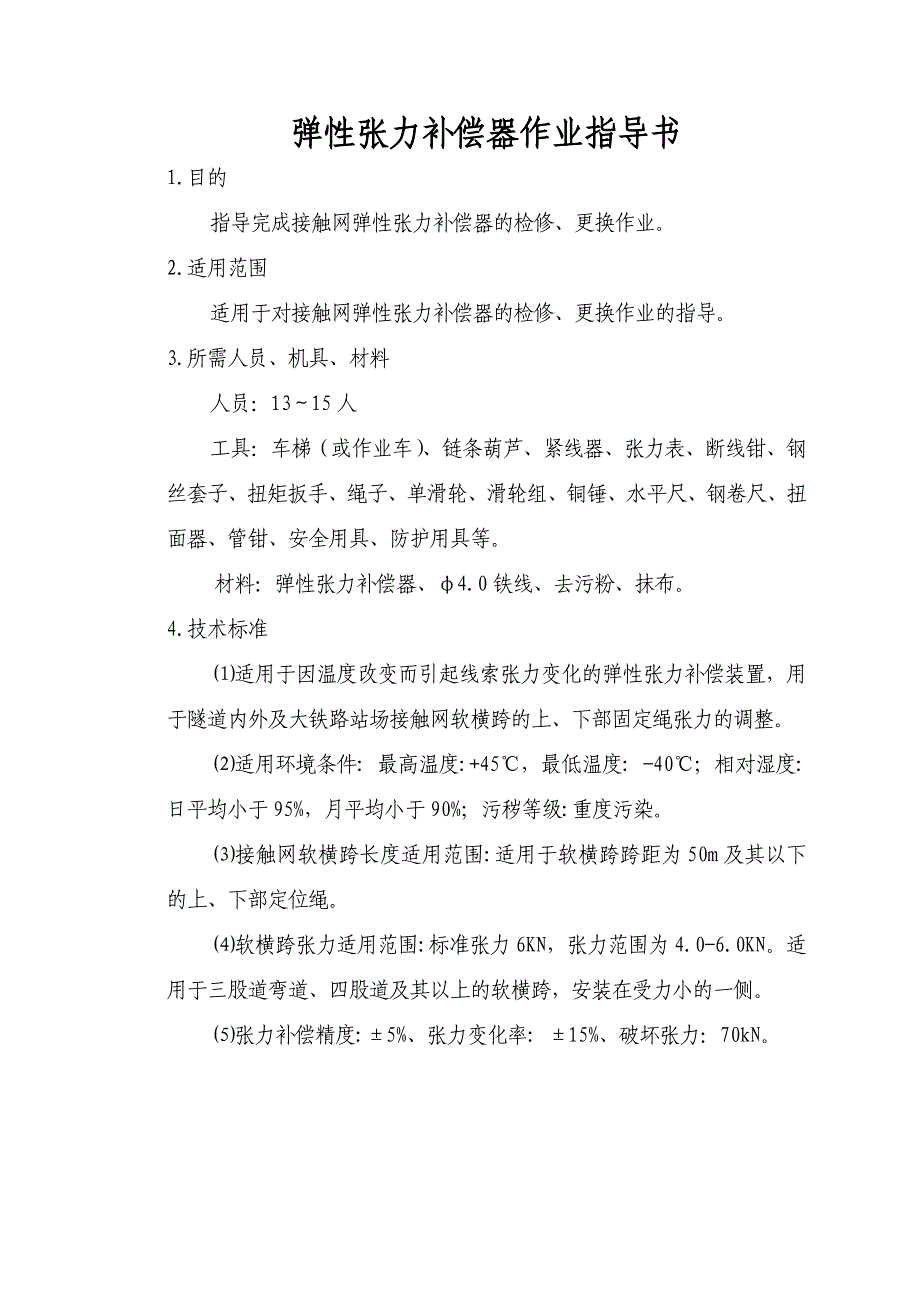

弹性张力补偿器作业指导书1.目的指导完成接触网弹性张力补偿器的检修、更换作业2.适用范围适用于对接触网弹性张力补偿器的检修、更换作业的指导3.所需人员、机具、材料人员：13～15 人工具：车梯（或作业车）、链条葫芦、紧线器、张力表、断线钳、钢丝套子、扭矩扳手、绳 子、 单滑轮、滑轮组、 铜锤、水平尺、 钢卷尺、扭面器、管钳 、安全用具、防 护用具等材料：弹性张力补偿器、φ4.0 铁线、去污粉、抹布4.技术标准⑴适用于因温度改变而引起线索张力变化的弹性张力补偿装置，用于隧道内外及大铁路站场接触网软横跨的上、下部固定绳张力的调整⑵适用环境条件: 最高温度:+45 ℃，最低温度: -40℃；相对湿度:日平均小于 95%，月平均小于 90%；污秽等级: 重度污染⑶接触网软横跨长度适用范围:适用于软横跨跨距为 50m 及其以下的上、下部定位绳⑷软横跨张力适用范围:标准张力 6KN，张力范 围为 4.0-6.0KN适用于三股道弯道、四股道及其以上的软横跨，安装在受力小的一侧⑸张力补偿精度:±5%、张力变化率: ±15%、破坏张力：70kN TB6A-CMJ 弹性张力补偿器结构图1..拉钩；2 外支撑垫; 3.弹簧; 4. 内支撑垫 5.外罩; 6.外支撑垫; 7.角螺母; 8.开口销; 9.十字槽沉头螺钉; 10.拉伸标尺 11.保护装置。
主要技术参数表:型号 补偿范围(mm)额定张力(kN)张力范围(kN)质量(kg)体积(mm3)TB6-CMJ 0～100 6 4.0～6.0 6.5 120×4605.检修弹性张力补偿器⑴检查弹性张力补偿器是否脏污、破损，否则，清扫、更换⑵用扭矩扳手逐个校验各部螺栓紧固状态⑶检查弹性张力补偿器的标记变化，记录张力变化情况⑷按照软横跨检修标准对上、下部固定绳进行检修6.更换弹性张力补偿器⑴安装前先检查弹性张力补偿器各部元件及附件是否齐全，有无损伤，整体不应扭曲，否则应适当调整⑵测量与该软横跨相关联的线岔、定位拉出值等技术参数，以便安装后调整⑶卸载旧张力补偿装置，将需更换的弹性张力补偿器与保护装置的一端安装在软横跨耳环杆上， 外壳上有螺丝的一端向田野侧，另一端朝向线路侧⑷链条葫芦一端连接弹性张力补偿器的外环，然后将张力表串联在葫芦和固定绳之间⑸紧链条葫芦至张力表的读数符合当时温度下安装指导图（见附图）的读数， 再用另一链条葫芦连接补偿器内环与固定绳，将固定绳做好回头， 检查连接牢固后，释放链条葫芦的张力⑹检查弹性张力补偿器终端、固定绳的每一个连接部件，确认牢固无误后取下链条葫芦⑺在弹性张力补偿器上做好标记，测量当时气温并做好相应记录。
⑻测量与该软横跨相关联的线岔、定位拉出值等技术参数，并进行相应调整7.注意事项:⑴检调维护和换装前要认真阅读产品说明书，弹性补偿器安装应根据其使用范围确定，不能超范围使用，为确保补偿器发挥作用，应安装在受力小的一侧⑵作业时认真检查受力工具、材料状态良好⑶攀杆作业要手扒牢靠、脚踏稳准，严防滑脱。
