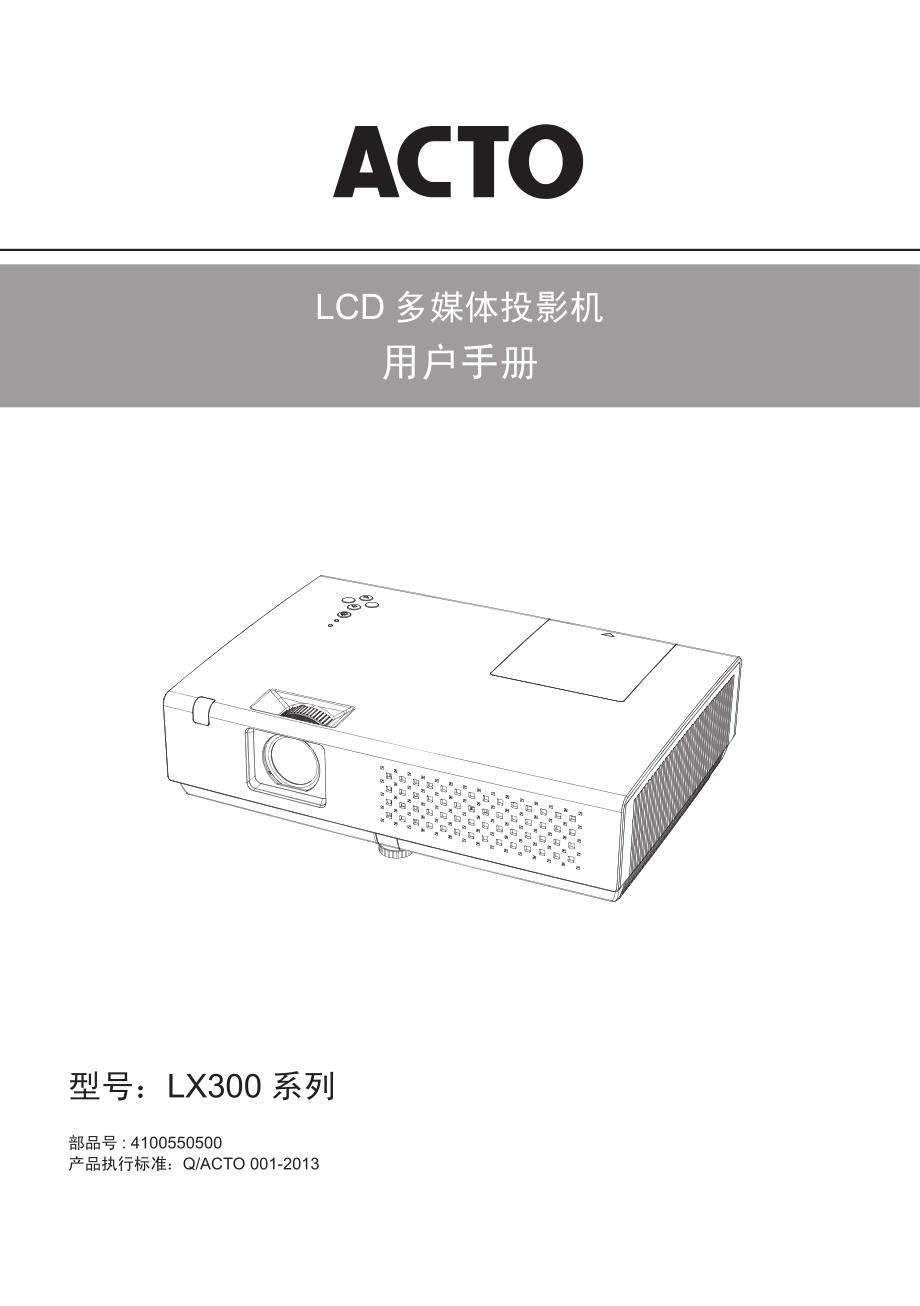

型号：LX300 系列 LCD 多媒体投影机 用户手册部品号 : 4100550500 产品执行标准：Q/ACTO 001-20132声明注意： - 本手册中的屏幕菜单和图片可能与产品有细微的不同 - 本手册的内容如有变动，恕不另行通知本手册著作权属于深圳雅图数字视频技术有限公司所有，并依法受《中华人民共和国著作权法》 及相关法律的保护， 未经著作权人的许可， 任何单位或个人不得以任何方式摘录、 复制、 翻译或发行， 对于有损版权人利益的行为，深圳雅图数字视频技术有限公司将依法追究侵权人的责任深圳雅图数字视频技术有限公司保留对本产品进行修改或改进的权利，如产品有更改，恕不另行 通知深圳雅图数字视频技术有限公司保留对本手册进行修改的权利，如手册中有叙述不明的地方，请 您立即向我公司或者经销商咨询深圳雅图数字视频技术有限公司3目录声明 2 目录 3 致用户 4 安全指南 5 空气流通 6 移动投影机 6 正确放置投影机 6 各部分名称和功能 7 前面 7 背面 7 底部 7 端子 8 顶部控制面板和指示灯 9 遥控器 10 安装遥控器电池 12 遥控器操作范围 12 可调节支脚 12 安装 13 放置投影机 13 连接至电脑（数码和模拟 RGB） 14 连接至视频设备（视频、S 端子） 15 连接至音频设备 16 连接交流电源线 17 基本操作 18 开启投影机 18 关闭投影机 19 如何操作屏幕菜单 20 菜单栏 21 调整焦点和焦距 22 自动设置功能 22 梯形校正 22 音量调整 * 23 遥控器操作 24 输入源选择 26 PC 调节菜单 27 自动电脑调整 27 手动电脑调整 28 显示菜单 29 屏幕尺寸 29 梯形校正 30 投影方式 30 菜单位置 30 显示背景 31 系统（信号格式） 31 色彩调整菜单 33影像模式 33 色彩调整（VGA） 34 色彩调整（视频、S 端子或色差分量） 35 设置菜单 36 自动开机 36 待机状态 36 高海拔 37 灯泡模式 37 快速冷却 37 Closed Caption 37 按键锁定 38 光圈 * 38 PC2 属性 * 38 声音 * 38 扩展菜单 39 语言 39 自动设置 39 开机画面 40 安全 41 电源控制 42 滤网 42 测试图 42 网络 * 43 出厂设置 43 信息菜单 44 维护和清洁 45 电源指示灯 45 清洁滤网 46 滤网计数重新设定 46 清洁投影镜头 47 清洁投影机机壳 47 灯泡更换 48 更换灯泡型号 49 附录 50 故障检测 50 指示灯和投影机状态 52 兼容电脑规格 53 端子配置 54 产品中有毒有害物质或元素及含量标注 54 外形尺寸 55 密码备忘录 56 串口命令规格书 574致用户在安装和操作本投影机前，请完整阅读本手册。
本投影机提供众多方便特性和功能正确使用 本机可使用户充分利用这些特性，并使本机长 期保持在良好的状态中不正确操作不仅会缩 短投影机的使用寿命，而且会导致故障、火灾 或其他事故如果您的投影机不能正常工作，请再次阅读本 手册，并检查操作方法和电缆连接，然后尝试 本手册“故障检测”部分的解决方法如果问 题仍然存在，请与经销商或维修中心联系投影机的灯泡为易损件，使用一段时间后，亮 度会逐渐降低，亮度比新灯泡低属正常现象 请严格按照本用户手册有关“开启投影机”和 “关闭投影机”的步骤进行开 / 关机，并按本 用户手册有关“维护和清洁”的要求定期进行 维护与清洁，否则，灯泡的高温余热无法散去， 将大大缩短主机和灯泡的使用寿命，甚至在短 时间内损坏主机和灯泡注意电击危险 请勿打开10注意： 为了避免电击危险， 请勿拆下机壳 （或 后盖）除了更换灯泡外，用户不可自行对 其他内部部件进行维修如需维修，请求助 于有资格的维修人员此符号表示此部件内有危险高压，存 在电击危险警告： ● 投影机必须接地● 为了避免火灾或电击危险，请勿将本 机暴露于雨中或置于潮湿的地方安全注意事项注意警告此符号表示用户手册中关于此部件的 重要操作和维护指示。
环保使用条件 : 产品主机和遥控器的 环保使用期限为 10 年灯泡 ( 消耗品 ) 的环保使用期限为 5 年附送电池 ( 消 耗品 ) 的环保使用期限为 5 年 环保使用期限的使用条件与产品使用 条件相同，请按说明书要求正确使用 和有效维护产品到达环保使用期要 废弃时，必须按国家相关法律法规进 行合理处理– 本投影机的投影镜头会发出强光不要盯着镜头看，以免损伤眼睛特别要注意儿童不能直接盯着光束观看 – 投影机须放置在合适的地方否则，可能会引起火灾 – 机壳的顶部、侧面和背面务必留出适当的空间，以供通风和冷却投影机下图显示的尺寸指示了要保留的最小距离如果将投影机放置在柜子或类似的密闭环境中，则必须满足最小距离要求– 切勿覆盖投影机的通风口散热不良将缩短投影机的使用寿命，并且会导致危险 – 如果长期不使用投影机，请拔下交流电源插头 – 由于液晶面板的特性，请勿长时间投影同一图像，否则面板上可能会有残留的图像请勿将投影机放置于油烟、 潮湿或烟雾环境中 （例 如厨房），以免导致故障或事故如果投影机接 触到油或化学品，将会导致损坏阅读并保存本用户手册，以备今后使用0.7’(20cm)1.5’(50cm)3’(1m)3’(1m)侧面和顶部后面此为 A 级产品。
在生活环境中，该产品可能会造 成无线电干扰在这种情况下，可能需要用户对 干扰采取切实可行的措施5安全指南在操作本投影机前，请仔细阅读所有安全和操 作指南阅读并保留所有操作指南，以备今后使用在清洁本投影机前，请拔下电源插头请勿使 用液体或喷雾剂等清洁剂，而是使用湿布进行 清洁请遵守投影机上标识的所有警告和说明为在雷 电天气中、无人管理或长期不使用时保护投影 机，请拔下电源插头，以防止由于雷电和电压 波动损坏投影机请勿使任何物体经机壳通风口落入投影机内， 以免引起由于触及危险电压点或短路而造成的 火灾或电击不要使液体溅到投影机上请勿将投影机放置在排气管或空调设备的附近 本投影机只能使用标识上标注的电源类型如 果用户不能确定电源的类型，请咨询经销商或 当地的电力公司切勿使插座或电源线过载，以免引起火灾或触 电请勿在电源线上放置物体不要将投影机 放置在电源线会被人踩到而造成破损的地方切勿自行打开或拆下机壳进行维修，以免引起 电击或其他伤害如需维修，请咨询有资格的 维修人员如果出现以下情况，请拔下电源插头并请有资 格的维修人员进行维修： a. 电源线或插头被损坏或出现破损； b. 液体洒入投影机中。
c. 投影机暴露在雨或水中 d. 如果遵循操作指示，投影机仍不能正常工作时，只能按操作指示进行调整其他不正确的操作将会导致投影机受损，以致专业技术人员要付出更多工作才能将其恢复到正常状态 e. 投影机跌落或机壳损坏 f. 如果投影机在工作中出现明显的不良变化则表明有必要进行维修如果需要更换部件，要确保维修人员使用的是 制造商认可，且与原有部件具有相同特性的更 换件使用未经认可的更换件有可能会引起火 灾、电击或人身伤害在完成了所有维护或修理工作之后，请要求维 修人员执行例行的安全检查，以确保投影机处 于安全的操作状态请勿将投影机置于雨中或在接近水的地方使用 例如，在潮湿的房间或靠近游泳池的地方等本投影机也不能露置在有水或水泼溅的地方， 花瓶等有水的物体也不能放置在投影机上面请勿使用未经制造商推荐的附件，以免引起危 险请勿将本投影机放置于不平稳的货车、支架或 桌子上，以防其掉落，对儿童或成人造成伤害 和严重损坏本投影机请仅使用 制造商推荐或与本机一同销售的 货车或支架进行壁装或架装时， 请按照随附说明书中的指示进行 操作，并且应使用制造商认可的 安装组件投影机与货车一起移动时要小心急停、用力 过度和不平坦的表面均有可能导致投影机与货 车一同翻转 。
背面和底部的槽和开口用于通风，避免设备过 热，以确保投影机稳定工作不要用布或其他物体盖住通风口，并且切勿将 投影机放置在床、 沙发、 地毯或类似物体的表面， 以免底部通风口被堵请勿将本投影机置于散 热器或暖气管附近请勿将投影机放置在像书柜这样的内置环境中， 除非具备良好的通风条件6安全指南空气流通正确放置投影机移动投影机机壳上的孔是为了通风，从而避免过热为了 确保投影机正常工作和防止过热，不要堵塞或 覆盖这些孔请务必正确放置投影机错误的放置可能缩短 灯泡的使用寿命，甚至导致火灾移动投影机时，请盖好镜头盖，并收起可调节 支脚，以防镜头和机壳受损搬运或运输投影机时的注意事项：吊顶支架安装注意事项：不要左右倾斜投影机超过 20 度不要将投影机竖起来进行投影不要将投影机倒置来进行投影不要将投影机横置来进行投影排气孔 （排出热气）通风孔通风孔排气孔排出热气使用或安装投影机时，请注 意以下几点： - 请勿在投影机附近放置易燃物或喷雾器 - 确保排气孔距其他物体至少 1 米 - 请勿触摸排气孔的周围，尤其是螺丝等金属部分 一旦投影机开始工作， 这些部分会很热 - 不要在机壳上放置任何东西放在机壳上的东西不仅会受损，而且可能会由于受热而引起火灾。
冷却风扇用于冷却投影机本投影机根据内部 温度调整风扇转速 不要跌落或碰撞投影机，否则会使其受损或引起故障 - 请使用合适的搬运箱进行搬运 - 不要让快递人员或其他运输公司使用不合适的运输箱否则，可能会导致投影机受损有关通过快递人员或运输公司运送投影机的信息，请咨询经销商 - 在投影机充分冷却之前，不要将其放进箱子 吊顶支架的安装工作应该仅由有资格的技术人员完成 - 即使在保修期内，如果使用从未授权的经销商处购买的吊顶支架，在使用时造成的危害和损坏，制造商概不负责 - 确保使用扭力螺丝刀，切勿使用电动螺丝刀或冲击式螺丝刀注意M4x1010mm力矩:1.40牛顿.米 7前面背面底部各部分名称和功能① 顶部控制面板和指示灯 ② 变焦环 ③ 灯泡盖 ④ 滤网 ⑤ 遥控接收器 ⑥ 投影镜头 ⑦ 通风孔⑧ 聚焦环 ⑨ 交流电源线接口 ⑩ 后端子板 ⑪ 防盗锁槽 ⑫ 喇叭⑬ 可调节支脚 ⑭ 排气孔⑨⑬⑫⑭⑥①② ③④⑤⑦⑧⑩⑪注意排气孔排出热气请勿在附近放置热敏物体8各部分名称和功能端子①②③④⑤⑥⑦⑧⑨⑩① AUDIO OUT 端子*- 将此端子连接到外部音频放大器 此端子输出来自②，⑦或⑧的音频信号。
② 音频输入 /MONO 端子*- 将③ 或④所连接的视频设备的音频输出连接到此端子 单声道音频信号（单个音频端子）应连接到 L (MONO) 端子③ Pb/Cb,Pr/Cr,Y/VIDEO 端子- 将视频信号连接到此端子 将复合视频输出信号或色差分量输出信号连接到此端子④ S-VIDEO 端子将视频设备的 S-VIDEO 输出信号连接至此端子⑤ COMPUTER IN1 端子将来自电脑的输出信号连接至此端子⑥ COMPUTER IN2/COMPUTER OUT 端子*- 作为输入端子时，将来自电脑等输出设备的 VGA 信号连接至此端子 作为投影机输出端子时，将来自⑤的输入 VGA 信号输出到其他显示器⑦ HDMI 端子*将 HDMI 数码输出信号连接至此端子⑧ AUDIO IN 端子*将来自⑤或⑥所连接的电脑设备的音频输出 连接到此端子⑨ RS-232C 端子当使用网络控制或操作投影机时，将串行电缆连接至此端子⑩ LAN 接口*使用有线网络控制和操作投影机时，将网络电缆连接至此接口 部分型号的机型无此端子9各部分名称和功能顶部控制面板和指示灯① 电源指示灯- 当投影机处于待机状态时，该指示灯呈红色长亮。
在工作期间呈绿色长亮 在电源控制模式 ( 待机 ) 时，该。
