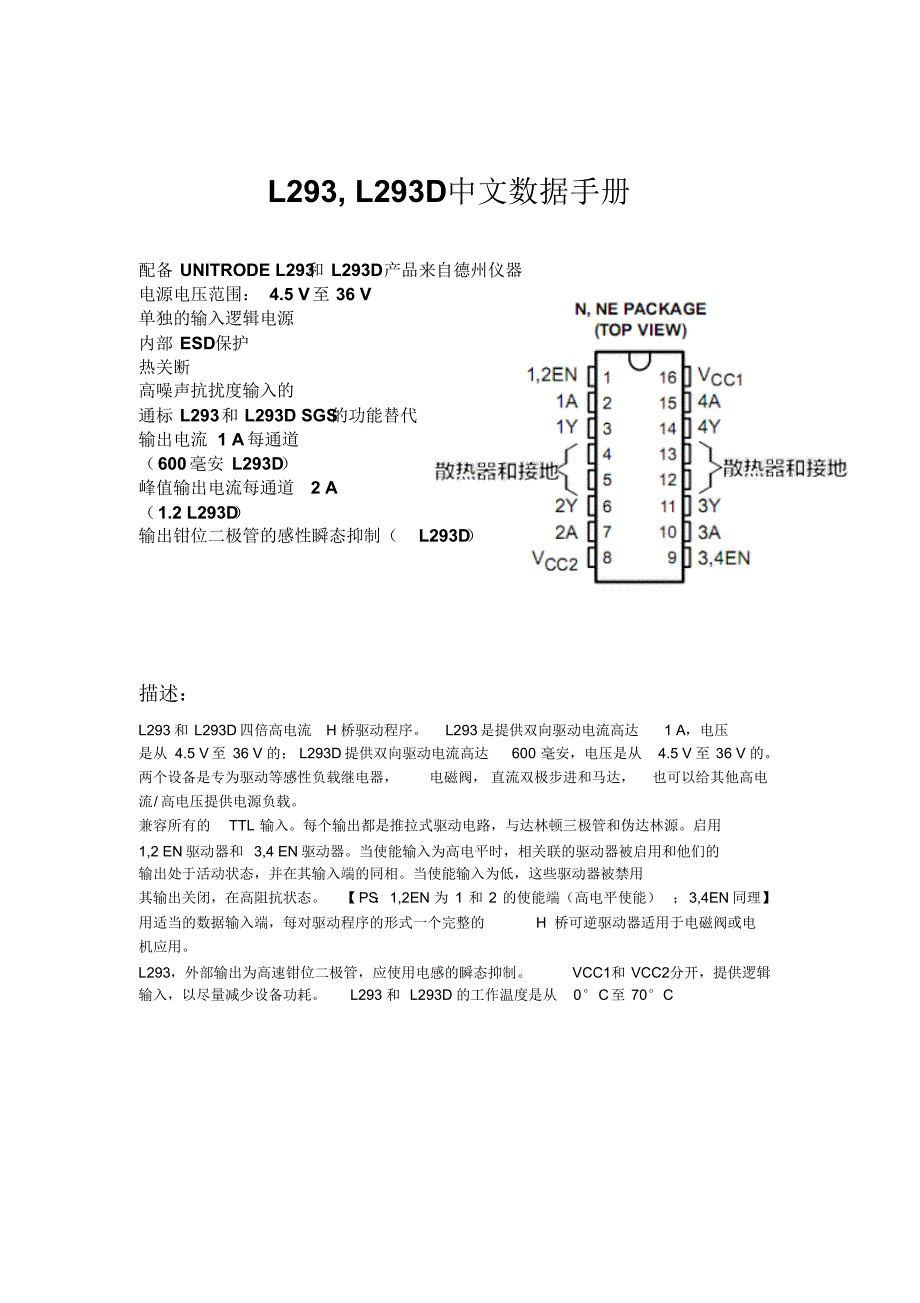

L293, L293D中文数据手册配备 UNITRODE L293和 L293D产品来自德州仪器电源电压范围： 4.5 V 至 36 V 单独的输入逻辑电源内部 ESD保护热关断高噪声抗扰度输入的通标 L293和 L293D SGS的功能替代输出电流 1 A 每通道（ 600 毫安 L293D）峰值输出电流每通道 2 A （ 1.2 L293D）输出钳位二极管的感性瞬态抑制（ L293D）描述：L293 和 L293D 四倍高电流 H 桥驱动程序 L293 是提供双向驱动电流高达 1 A，电压是从 4.5 V 至 36 V 的； L293D 提供双向驱动电流高达 600 毫安，电压是从 4.5 V 至 36 V 的两个设备是专为驱动等感性负载继电器， 电磁阀， 直流双极步进和马达， 也可以给其他高电流 / 高电压提供电源负载兼容所有的 TTL 输入每个输出都是推拉式驱动电路，与达林顿三极管和伪达林源启用1,2 EN 驱动器和 3,4 EN 驱动器当使能输入为高电平时，相关联的驱动器被启用和他们的输出处于活动状态，并在其输入端的同相当使能输入为低，这些驱动器被禁用其输出关闭，在高阻抗状态。
【 PS： 1,2EN 为 1 和 2 的使能端（高电平使能） ； 3,4EN 同理】用适当的数据输入端，每对驱动程序的形式一个完整的 H 桥可逆驱动器适用于电磁阀或电机应用L293，外部输出为高速钳位二极管，应使用电感的瞬态抑制 VCC1和 VCC2分开，提供逻辑输入，以尽量减少设备功耗 L293 和 L293D 的工作温度是从 0° C至 70° C 电路图真值表（所有芯片）输入 输出YA EN H H H L H L X L Z 在热关断模式下，输出的是高阻态，而不管输入电平逻辑图原理图输入和输出 (L293) 原理图输入和输出 (L293D) 在工作自由空气的温度范围内绝对最大额定值（除非另有说明）电源电压 VCC1（见注 1） ， 36 V 输出电源电压 VCC2， 36V 输入电压 VI， V7 输出电压范围 VO， 3 V 至 +3 V 峰值输出电流， IO（非重复性的， T≤ 5 毫秒） L293：± 2 A 峰值输出电流， IO（非重复性的， T≤ 100 毫秒） L293D：± 1.2 连续输出电流， IO： L293± 1 连续输出电流， IO： ： L293D± 600 毫安连续总功耗（或低于） 25° C自由空气的温度（见注 2 和 3） 2075 毫瓦连续总功耗在 80° C 外壳温度（见注 3） 5000 毫瓦最高结温 TJ 150° C 焊接温度 1,6 mm （ 1/16 英寸）的情况下， 10 秒 260° C 存储温度范围， TSTG-65° C至 150° C 当超过“绝对最大额定值”时，可能会造成设备永久性损坏。
这些压力额定值只，该设备的功能操作在这些或任何其他条件超出“推荐工作条件下表示”不暗示曝光绝对最大额定条件下长时间可能会影响器件的可靠性所有电压值与网络的接地端子对于上述 25° C 自由空气的温度，减免率 16.6 毫瓦 /° C 线性3对于上述 25° C 外壳温度，减免率 71.4 毫瓦 /° C线性的变化，可在个别的移动设备的电气特性和热电阻，内置的热过载保护被激活功率水平略高于或低于额定耗散工作条件最小值 最大值 单位VIH 电源电压VCC1 4.5 7 V VCC2 VCC1 36 VIL 高电平输入电压 VCC1 2.3 VCC1 V VCC1 2.3 7 V TA 低电平输出电压 -0.3 1.5 V 温度 0 70 ° C 代数公约，其中最小正（最负）指定的最低，用于本数据表的逻辑电平逻辑电路图。
