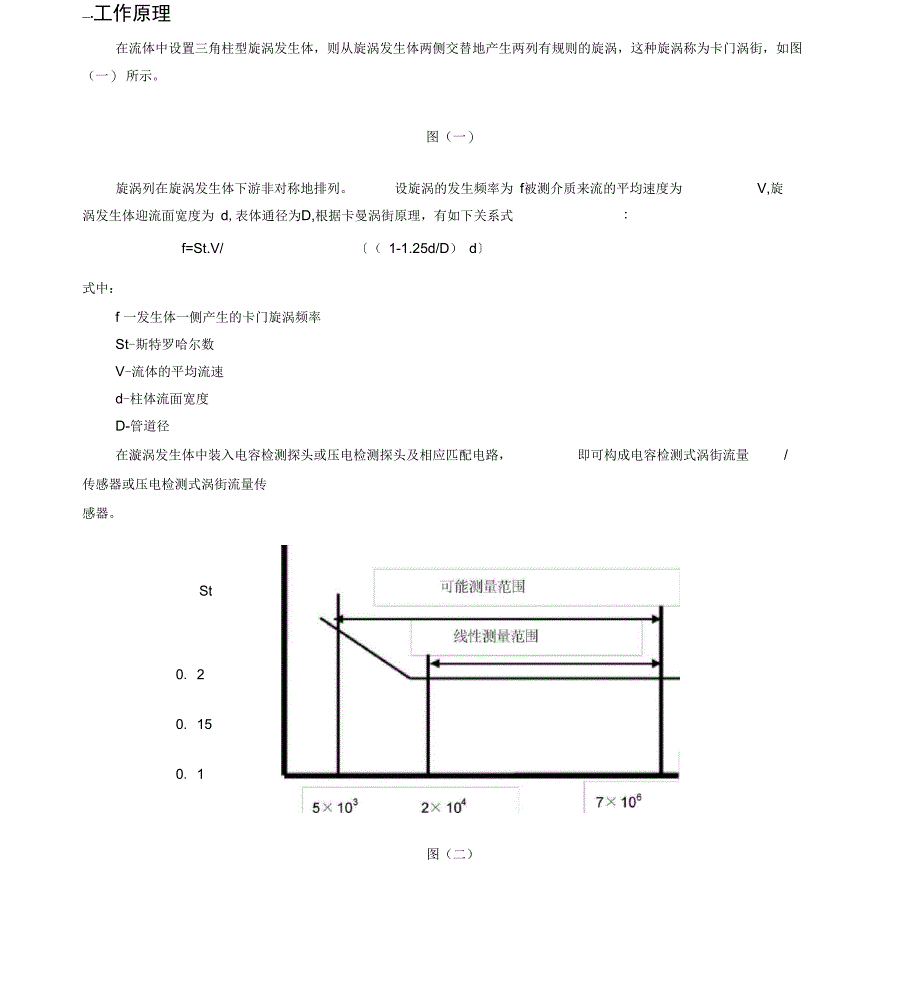

—•工作原理在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图（一） 所示图（一）旋涡列在旋涡发生体下游非对称地排列 设旋涡的发生频率为 f被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为 d,表体通径为D,根据卡曼涡街原理，有如下关系式 ：f=St.V/ 〔（ 1-1.25d/D） d〕式中：f 一发生体一侧产生的卡门旋涡频率St-斯特罗哈尔数V-流体的平均流速d-柱体流面宽度D-管道径在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路， 即可构成电容检测式涡街流量 /传感器或压电检测式涡街流量传感器St0. 20. 150. 1图（二）,即为涡街流量传感器测量围度在曲线表中St = 0.17的平直部分，漩涡的释放频率与流速成正比=p 3600 f/KQ = 3600f/K 或 M式中:K二仪表常数（1/m3）皿=质量流量Q=体积流量（m3/h ）P =介质密度（kg/m 3）F 顼率 Hz .主要技术指标表（一）测量介质液体、气体、蒸汽（单相介质或可以认为是单相的介质）饱和蒸汽在干度》85%寸，可以认为是单相介质介质温度（C）-40〜+300； 350〜450 （电容式，协议订货）介质压力1.6Mpa 2.5Mpa 4.0Mpa > 4.0Mpa 的规格协议订货允许振动加速度电容式传感器：1.0〜2.0g 压电式传感器：w 0.2g不确定度1.0级1.5级2.5级量程比8:1 10:1 15:1流量围液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s规 格满官式法兰卡装式规格为DN15-DN300插入式DN200-DN1500 （超过DN1500可特殊订货）材 质304，其他材质协议订货雷诺数正常 2X 103~7*10 扩展 1*10~7*10阻力系数满管式Cdw 2.6防护等级普诵型：IP65 潜水型：IP68防爆等级本质安全型：EX (ia )n CT2-T5 隔爆型：Exd n BT2-T5环境条件环境温度-40 C ~+55C （非防爆场所） -25 C ~+55C （防爆场所）相对湿度w 90%大气压力86~106kPa供电电源脉冲型12VD（〜+24VDC电流型12VDC〜+24VDC 4-20mA 电池供电3.6V输出信号频率脉冲信号2~3000Hz低电平w 1V高电平》5V二线制4-20mA信号 防爆型负载w 300 Q 非防爆型负载w 500Q三、传感器的选型 3.1 •尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作1 •认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2 •认真核对被测介质的使用流量围，特别是最小流量值以最终确定使用仪表的口径及配管参数3 •确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件3.2 .涡街流量仪表选型表（符合 JB/T9249-1999 标准）1 •传感器选型表 LUGB/E 系列涡街流量仪表选型表型谱说明LU涡街流量仪表G传感器检测方B压电式传感器式E电容式传感器1仅对满管型法兰连接型连接方2仅对满管型法兰卡装型式3仅对插入型简易插入型4仅对插入型球阀插入型测量介 质2液体3气体4蒸汽公称通02DN25• • •单位：mm径30DN300使用环P普诵型境B防爆型1脉冲输出输出信24〜20mA电流输出，液晶显示号3RS-485通讯4电池供电，不带温度、压力补偿选型说例如：LUGE2405-P2满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽明仪表通径为DN50,普通4〜20mA电流信号输出2•传感器的公称通径编号对照表公称通径DN mm253240506580100125150200250标记号0203040506081012152025公称通径DN mm300350400450500600700800100012001500标记号3035404550607080A0A2A53・3・选型要点与提示为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：（1） .流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量围。
2） .流量计应使用在介质工作压力和温度围的技术参数不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些⑶.在爆炸危险场所，应选用防爆型流量计4）.涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量 围只要确定实际可用的下限流量即可计算出下限流量后，查流量围表即可确定相应口径流量计算类别 计算公式测量围符号说明由工况密度决Q P =Qx +见下表Q工：工况密度下的体积流量（m/h）Qp：空气参比密度下的体积流量（m/h） 3由工况运动粘度 决定的下限流量Qv气体标况量换算 称工况流量3p工：被测介质的工况密度（Kg/m ）工况质量流量Q = QO "V0V=m/ p0.1010.10132+P见下表273.15+T工 Q见下表273.15见下表p :空气参比密度，=1.205 Kg/m Q :工况 运动粘度的体积流量（m/h） Q :参比介质 粘度下的流量（m/h）丫 ：被测介质工况运动粘度（m/s）-6 2■ '0参比介质的运动粘度（1X1° m/s） m : 动力粘度（厘泊）P工：工况介质压力=表压+大气压（Mpa）满足雷诺数围要求下限流量D= Re「VQre按流速计算4Q工V= 工正常流量围3600 •刃• DT工：工况下介质温度273.15+t2X 104
空气参比密度1.205kg/m 3计算举例：计算DN200 口径过热蒸汽1.8Mpa、温度300C时的流量围（1 ）表中查出 DN200 流量围，560~6000m3/h查表 p =3.0239kg/m 3 Q工=Qmin=1.5 • 560 • 3.0239 • 10 •八205/3.0239=1.947 （t/h ）3.6. 阻力损失计算△ P =Cd ・ P V2/2g=1.29 p V2 （ 4.2 式）式中：AP:传感器阻力损失（ Pa） （1Kpa=102.156mmH20P：被测介质的工况密度（kg/m 3）Cd :阻力系数（W 2.6）V :管流体平均流速（m/s）3.7、 最小管道压力计算在测量液体（特别是高温液体）时，当管道压力小、流速大时，往往会出现气穴现象，因而影响正 确的流量测量，避免产 生气穴现象最小管道压力由以下公式计算：P>AP +1.3 P o （4.3 式）式中：P：最小管道压力（MPa△ P：压力损失（MPaP o :该液体工作温度对应的饱和蒸汽压力（ MPa涡街流量传感器工况流量围参考表仪表口径（mm）液体气体测量围（m3/h）输出频率围（Hz）测量围（m3/h）输出频率围（Hz）151.2-6115-5804~28240-2350201.5-1060-4226~40210-2132252〜1635 〜40010~60190〜1140402.5~2510 〜20025~180140 〜1040503.5~408 〜13035 〜30094 〜1020657.5~707~10050~50060~6008012 〜1306〜8280 〜80055 〜69010018~1605〜60120 〜120042 〜53612525~2504 ~ 46150~150025~30015050~4003〜40320〜280033 〜38020070~7002〜31560〜600022 〜315250120~12002.5 〜25890〜800018 〜221300200~20002.2 〜221360〜1200016 〜213(300)200~180011 〜981560〜1500083 〜830(400)350〜300011 〜922750〜2700083 〜836(500)500〜400010 〜794300〜4300084 〜834(600)700〜56009.5 〜766200〜6100083 〜830(800)900〜72007〜5511000〜11000083 〜829(1000)1300〜120006 3 〜5617000〜17000083 〜820>(1000)协议协议注：表中（300）〜（1000） 口径为插入式四■仪表的安装仪表的正确安装是保障仪表正常运行的重要环节,若安装不当，轻则影响仪表的使用精度,重则会影响仪表的使用寿命，甚至会损坏仪表。
一）安装环境要求:1.尽可能避开强电设备、高频设备、强开关电源设备仪表的供电电源尽可能与这些设备分离2.避开高温热源和辐射源的直接影响若必须安装，须有隔热通风措施3.避开高湿环境和强腐蚀气体环境若必须安装，须有通风措施4.涡街流量仪表应尽量避免安装在振动较强的管道上若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果5.仪表最好安装在室，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形。
