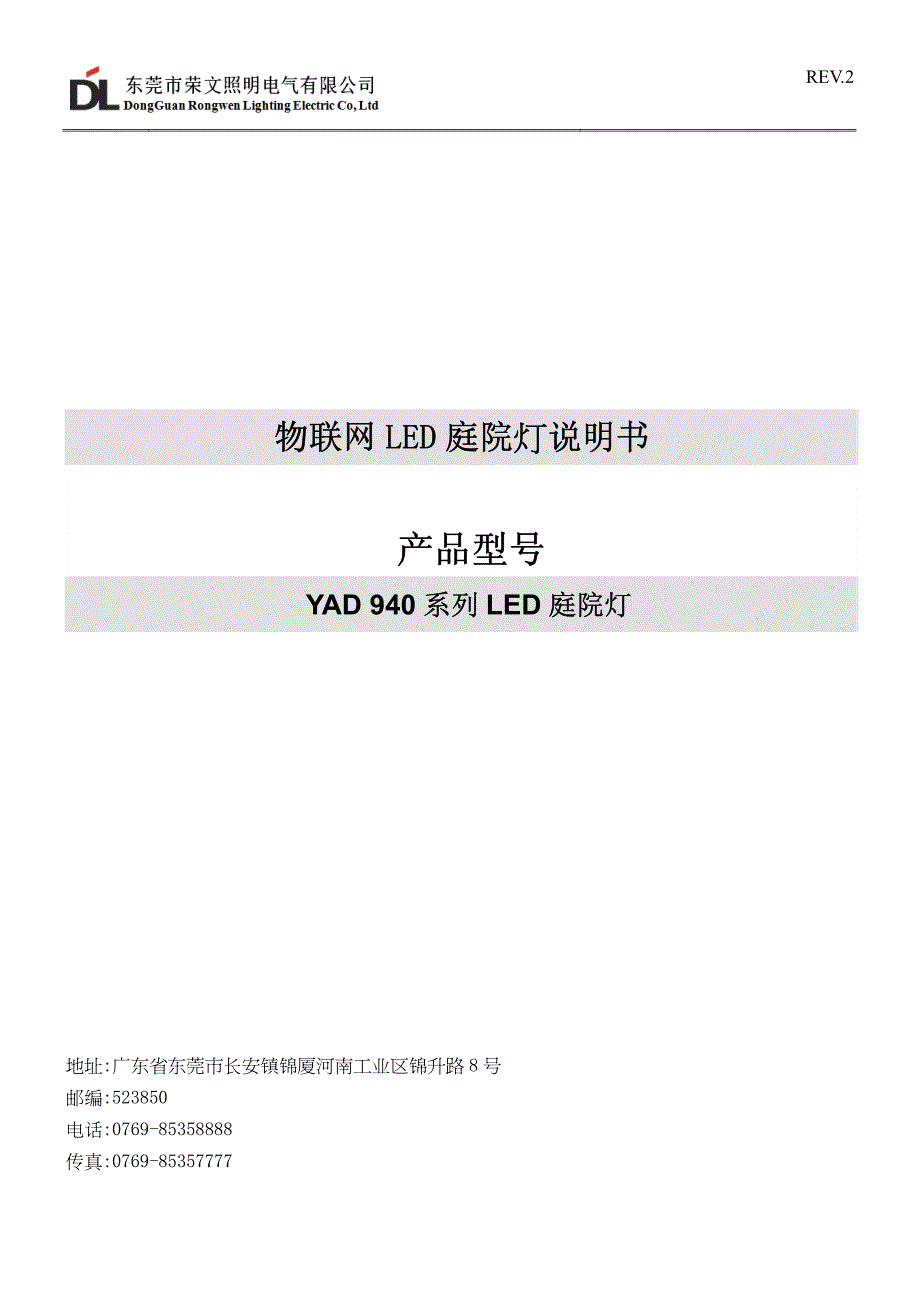

REV.2 物联网 LED 庭院灯说明书物联网 LED 庭院灯说明书 产品型号产品型号 YAD 940 系列系列 LED 庭院灯庭院灯 地址:广东省东莞市长安镇锦厦河南工业区锦升路 8 号 邮编:523850 :0769-85358888 :0769-85357777 REV.21目录目录 ● 目录目录 --------------------- 1 ● 产品概述产品概述 --------------------- 2 ● 产品尺寸图产品尺寸图 --------------------- 3-4 ● 技术参数技术参数 --------------------- 5 ● 配光曲线及安装说明、警告配光曲线及安装说明、警告 --------------------- 6 ● 注意事项注意事项 --------------------- 7 REV.22● 应用场合应用场合 高档时尚小区、标志性广场、休闲步行街，城市商务中心区等环境。
● 产品特点产品特点 1、优雅高贵的外形设计，小区别墅照明、装饰的最佳选择 2、采用大功率进口 LED 芯片集成封装，使用寿命长、光衰小 3、光学高清玻璃透镜，钜形配光，出光效率高，无眩光，无光污染 4、铝合金外壳，聚酯粉油喷涂表面，耐腐蚀性，散热性能好 5、内置智能物联控制终端，实现远程单灯控制、按需调光、 状态监测 ● 产品图片 产品图片 REV.23● 产品尺寸图 产品尺寸图 462.001060.00462.00REV.24462.001060.00462.00REV.25● 技术参数 技术参数 产品型号 YAD940-1 YAD940-2 YAD940-2A 工作电压 AC150V-260V LED 驱动效率 90% LED 驱动寿命 环温≤38℃时工作寿命为 10,0000 小时 LED 驱动可靠性 环境温度 45℃时每 1000 小时失效率50000 小时 浪涌电压 10KV 防护等级 IP65 绝缘类型 1500VAC/1min<10mA 符合标准 GB7000.1-2007、GB7000.5-2005、GB17743-2007、GB17625.1-2003、GB17626.5-2008 安装角度 不可调 安装高度 4~6 米 灯具重量 16 KG 17 KG 17 KG 外型尺寸 462*462*1060mm REV.26● 配光曲线配光曲线 ● 安装说明 安装说明 1、用内六角板手拧松灯壁套管连接件上的 4 个内六角螺栓。
2、用手拧下直纹黄铜滚花螺丝，卸下灯体电器箱盖 3、将电源连接导线由套管连接件中穿入灯具内，把灯具装到灯杆上至限位柱 4、固定电源连接导线,使电源接头不受穿管导线之重力 5、用专用扳手将灯臂上的 4 个内六角螺丝均匀的拧紧 6、正确连接电源导线与灯具的输入线，并做好绝缘处理接线前确保电源关闭（注：灯具引 出线与驱动电源的 L、N、 对应相接.) 7、闭合灯体端盖，拧紧直纹黄铜滚花螺丝 8、用手轻微摇晃灯体,检查灯体各零部件是否牢固 9、将灯杆安装臂套入灯具安装孔内，收紧固定螺丝，扭力控制在 25-29N.m 以上安装完成之后接通电源，测试灯具各项功能应完好，完成安装 ● 警告 警告 灯具不能直接安装在普通可燃材料表面. REV.27● 注意事项 注意事项 1、请选择正确电源给灯具供电 2、 安装、检修过程中务必断开电源 3、 通电前要检查是否安装完毕，电源是否符合要求，电压偏高或偏低会影响整体效果不能 工作 4、 请不要用粗糙物品或用清洁剂涂抹产品 5、本产品应由专业人士安装调试 6、Y 型连接的说明：如果此灯具的外部软缆或软线损坏了，改线要由制造商或其服务代理 商或有类似资格的人更换，以免发生危险。
7、产品规格如有变化恕不另行通知。
