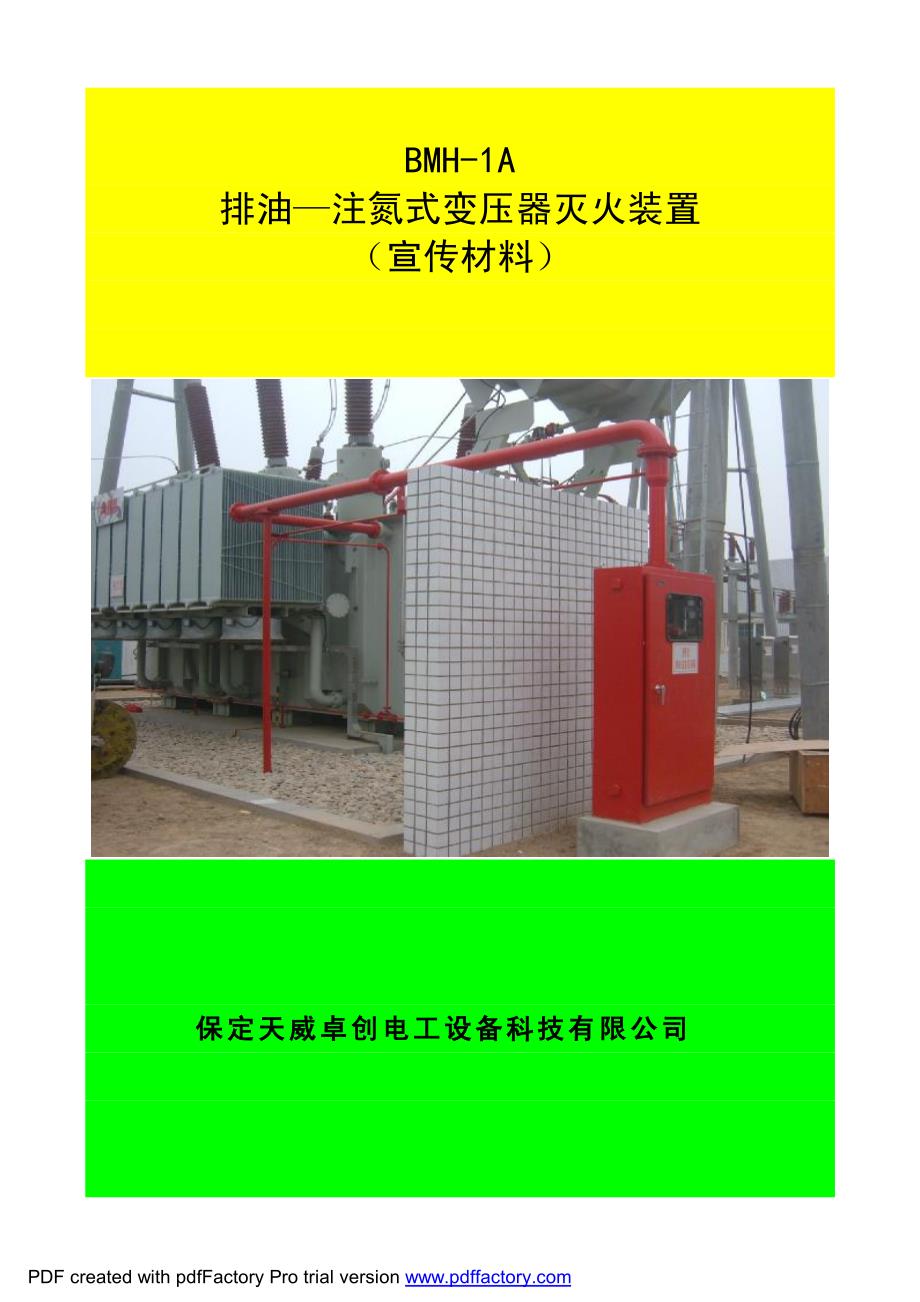

BMH-1A 排油—注氮式变压器灭火装置 （宣传材料） 保定天威卓创电工设备科技有限公司保定天威卓创电工设备科技有限公司 PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 1 一、公司简介 保定天威卓创公司隶属于保定天威集团有限公司，是保定天威保变电气股份公司的子公 司公司现在在岗员工 526 人，各类技术人员 137 余人，其中高级工程师 8 人，中级职称 54 人，初级职称 36 人，技师 23 人，公司占地面积 6.5 万平方米；注册资金 1500 万元，总资产 1800 万元，流动资金 5000 万元拥有国内先进的加工制造设备及精良的检测实验设备 公司主导产品变压器排油－注氮式变压器灭火装置，变压器专机设备，变压器控制设备 产品销往全国 28 个省、市、自治区，部分产品进入约旦、几内亚、巴基斯坦等国家公司恪 守“诚信为本，科技创新，持续改进，用户满意”的经营宗旨，以科技为先导，以质量求生 存，以创新求发展，用过硬的产品赢得市场和用户。
具有严格科学的质量保证体系，2002 年 12 月通过 ISO9001： 2000 质量体系认证， 2003 年 5 月四种低压产品通过国家强制安全认证 （3C 认证） 2008 年 10 月 7 日获得《河北省自主创新新产品》证书，证书号为 20086033 1989 年引进法国技术，1991 年通过了“国家固定灭火系统和耐火构件质量监督检验中心”的 检测报告，并取得了项实用新型国家专利，参编天津消防研究所主持的变压器灭火装置行业 标准，合编了上海变压器灭火装置地方标准公司先后为天威保变、天威特变、天威合变、 天威秦变、重庆 ABB 变、合肥 ABB 变、中山 ABB 变、常州东芝变、济南西门子变、广州伊林 变、上海阿海珐变、西安西变、特变电工新疆特变、特变电工沈变、特变电工衡阳变、常州 西电变、江苏华鹏变、哈变、长春三鼎变、鲁能集团等国内优秀企业配套变压器灭火装置 产品亮点如下：户外灭火箱为全封闭防水结构箱体前门无门缝、暗门轴、左右侧壁一 次弯成、内置基座、顶盖管路采用盲孔法兰防水性能好,外形专利 ZL200330022788.2；柜体 防水结构专利为 ZL200620127943.1；观察管专利号为 ZL200620128564.1。
电路具有抗干及自 动解除执行元件带电功能，专利号为 ZL200620128565.9；油气连杆闭锁机构，防止因氮气泄 漏引起的变压器误动作，专利号为 ZL200620127949.9；火灾探测器采用贵金属合金作为感温 动作元件，专利号为 ZL200620128566.3；动作元件采用易熔金属件，配方专利号为 ZL200610102359.5；减压阀采用针孔阻尼减压原理，具有准确、可靠耐用的特点，专利号为 ZL200620127952.0；氮气瓶采用电爆管开启，电爆管开启高压氮气瓶速度快，瓶头阀为高压 柱塞密封可靠， 有效的防止了因氮气泄漏引起变压器的误动作， 专利号为 ZL200620128563.X 国家固定灭火系统和耐火构件质量监督检验中心检测报告 PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 2 二、产品简介 1 概述概述 油浸式电力变压器总是存在着发生火灾的危险由于短路、过电压等引起的变压器内部 电弧使油温超过燃点，并分解出多种可燃气体，一旦内部超压造成油箱泻爆、破裂，导致氧 气进入，遇明火即刻引起火灾，造成重大危害。
BMH-1A 系列变压器排油注氮灭火装置，正是为防止上述危险的发生而开发生产的消防装 置BMH-1A（B-变压器、M-灭、H-火、1A 设计序号） 为了用户正确使用本装置，我公司根据装置的主要功能、特性及实际使用情况，详细编 写了安装使用说明书，作为用户、设计院、消防安装公司在设计、安装、使用与维护的参照， 请详细阅读说明书，见图 1 1.1 装置工作原理装置工作原理 当变压器发生火灾时，如本装置处于自动灭火运行状态，则在收到重瓦斯、火灾探测器、 断路器三侧开关跳闸信号后自动启动；如本装置处于手动运行状态，在满足收到重瓦斯、火 灾探测器、断路器三侧开关跳闸信号后，并且观察到火灾后，按手动灭火按钮后立即启动灭 火装置当断路器三侧开关跳闸接点不到位时，在主控室按紧急解锁按钮、在远调中心按遥 控按钮实现紧急解锁 当变压器内部发生故障，油箱内部压力急剧增加，引起气体继电器跳闸 K1 触点动作， 并且变压器三侧断路器跳闸，若变压器油起火时，探测器的感温元件熔断，K4 触头接通，继 电器 K2 线圈带电，排油电磁机构动作实现排油，防止变压器爆炸，不延时常开触点闭合， 在 K2 整定延时过后，延时常开触头接通，K3 继电器线圈通电，常开触点闭合，开启阀把氮 气瓶打开，氮气通过减压阀，注氮管路进入油箱底部，迫使油箱内部变压器油循环，油箱下 部较低温度的油和顶层高温油混合，即可消除热油层，从而使表层油温降到闪点温度之下， 油箱内部火焰自动熄灭。
关闭阀的作用是防止储油柜中的油浇到初燃的火上而加剧火势由储油柜 氮气瓶 快速排油阀 灭火箱 排油管路 关闭阀 气体继电器 开启阀 减压阀 注氮管路 探测器 变压器 斜度 2％ 油池 PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 3 于注氮时间超过 20 分钟，有效的防止了复燃，大大提高了灭火的可靠性而且，无论是手动 灭火，还是自动灭火都是火灾下的灭火，杜绝了误操作和误动作图 2 为灭火装置电路图 PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 4 图 2 排油注氮式变压器灭火装置电路图 1.2 装置适用范围及性能特点装置适用范围及性能特点 1.2.1 适用范围适用范围 （1）国内外电厂及变电站（含无人值守变电站） （2）变压器改造 （3）50MVA 变压器以下采用 1 个氮气瓶（≥40L）灭火。
（4）＞50MVA，≤360MVA 变压器采用 2 个个氮气瓶（≥40L）灭火 （5）＞360MVA 变压器采用 2 个个氮气瓶（≥63L）灭火 （6）开放式油箱 1.2.2 性能特点性能特点 （1）火灾状态下的灭火装置，有效的防止了误操作、误动作 （2）集火灾探测、报警、灭火于一身，装置启动后可立即灭火，防止火灾蔓延及复燃 （3）防爆灭火，防止变压器爆炸 （4）装置可实现远程通讯和监控 （5）防止火上浇油 （6）占地少，便于安装 （7）无需水源 （8）灭火介质氮气价格低便于采购 （9）室内外均可使用 （10）环保无污染 （11）运行可靠、维修方便 1.3 主要技术指标及参数主要技术指标及参数 1.3.1 主要技术指标主要技术指标 （1）注氮开始至灭火时间：＜1min （2）连续注氮时间：≥20min 1.3.2 主要技术参数主要技术参数 （1）氮气瓶 氮气瓶容积：40L、50L 氮气瓶充氮压力：13- 15Mpa（20℃，1 个大气压） （2）控流阀（关闭阀） 公称通径：φ80 最小关闭流速：3- 5m/s 最小关闭流量：5.4- 9m3/h （3）火灾探测器 金属易熔合金制作 形式：电接点 动作温度：145℃±7℃ （4）消防柜（灭火箱）总成 a.外形尺寸（长 X 宽 X 高） 单瓶灭火箱：960X400X1900（mm） 双瓶灭火箱：1050X400X1900（mm） b.重量 单瓶灭火箱：250Kg 双瓶灭火箱：300Kg （5）控制单元 a.柜式：外形尺寸（长 X 宽 X 高）800X600X2260（2360） （mm） “一拖一”至“一拖六” b.壁挂控制箱：外形尺寸（长 X 宽 X 高）480X250X600（mm） “一拖一” PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 5 注：壁挂控制箱为本公司标准配置；柜式由用户指定柜的尺寸和颜色。
（6）控制电源：2 路直流 DC220V（DC110V）/5A 加热器电源电源：1 路交流 AC220V/5A （7）排油管路直径：φ100mm、φ125mm、φ150mm （8）注氮管路直径：φ25mm 1.4 主要部件的安装位置及作用主要部件的安装位置及作用 1.4.1 控流阀（关闭阀） ：控流阀（关闭阀） ： 安装在气体继电器与油枕之间的水平管道上， 可在变压器油箱破裂溢油或发生火灾排油 时自动关闭，切断油枕向油箱的补油管路 1.4.2 火探测器：火探测器： 安装在变压器油箱顶部易着火部位，一般在升高座附近，离变压器顶盖 100mm 以上， 火灾时发出报警接点信号 1.4.3 消防柜（灭火箱） ：消防柜（灭火箱） ： 安装在变压器油箱附近，内有一或两只的高压氮气瓶、排油电磁机构、加热器，是排油 注氮的重要执行部件 1.4.4 控制柜（控制箱） ：控制柜（控制箱） ： 安装在控制室内，提供工作状态信号指示、报警信号输出及启动控制壁挂控制箱悬挂 在主控室的墙上 2 安装安装 2.1 总则总则 设备运抵现场应妥善保管，开箱时应根据装箱单逐一清点物资，安装前要认真阅读产品 使用说明书，有疑义及时拨打厂家的售后服务。
2.2 设备安装设备安装 2.2.1 主要部件总体设置示意图主要部件总体设置示意图（见下图 3 所示） CD1.5mm防火电缆2 芯1.5mm防火电缆2芯 H控制屏或箱(在控制室内）EFBGAPDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 6 图 3 灭火装置安装示意图 2.2.2 消防柜外形（灭火箱）消防柜外形（灭火箱） （见下图 4 所示） 灭火箱常用的有两种规格， 单瓶灭火箱： 960X400X1900 （mm） ， 地脚尺寸为 860X315mm， 双瓶灭火箱：1050X400X1900（mm） ， ，地脚尺寸为 860X315mm，地脚尺寸不变本公司还 可根据用户生产三瓶灭火箱，四瓶灭火箱材料也可采用不锈钢材料 PDF created with pdfFactory Pro trial version 天威卓创 BMH- 1A型排油- 注氮式变压器灭火装置 立足产业报国 铸造世界品牌 7 保定天威 电气成套 设备有限公 司型号编号额 定电压V执行标准GB 7 2。
