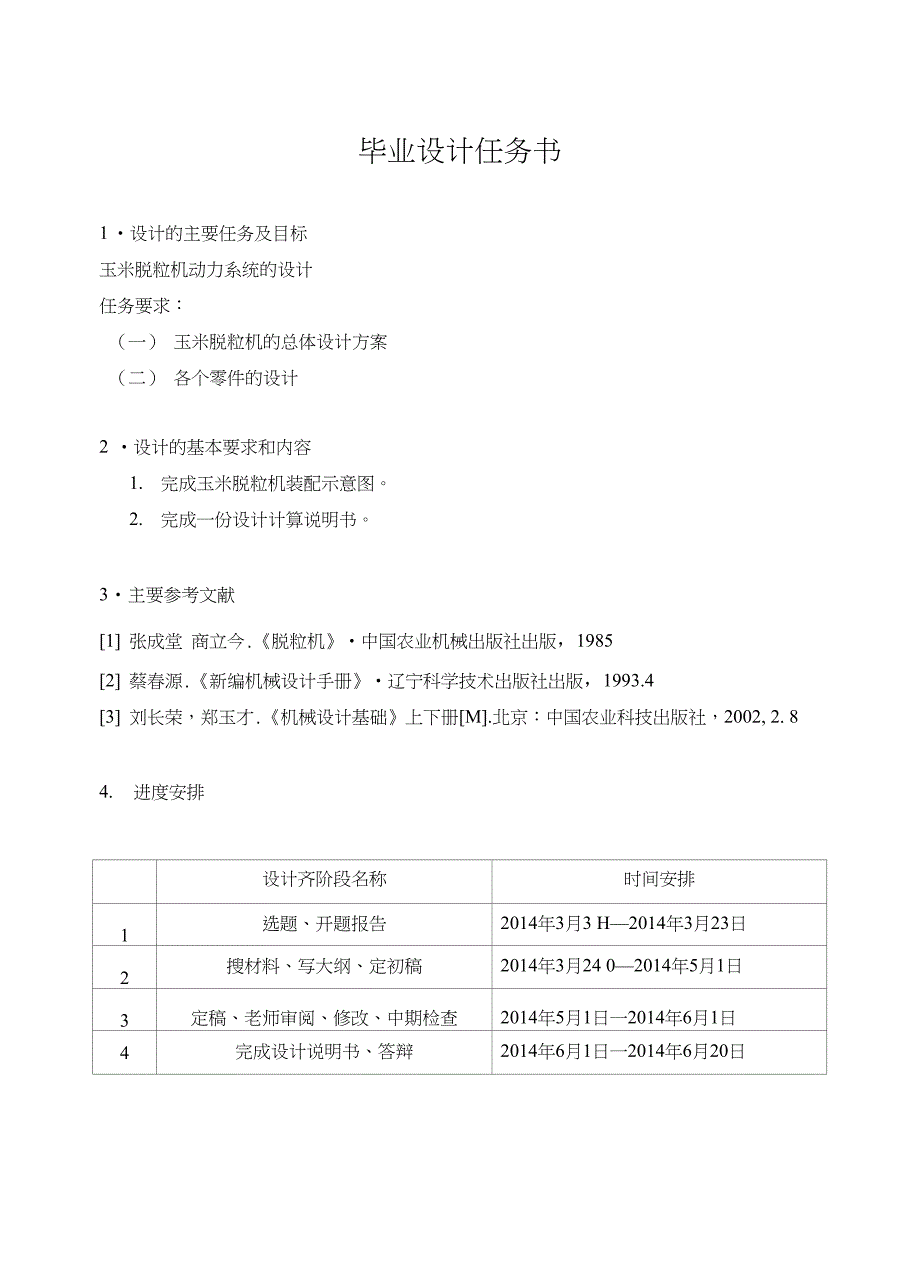

毕业设计任务书1 •设计的主要任务及目标玉米脱粒机动力系统的设计任务要求：（一） 玉米脱粒机的总体设计方案（二） 各个零件的设计2 •设计的基本要求和内容1. 完成玉米脱粒机装配示意图2. 完成一份设计计算说明书3・主要参考文献[1] 张成堂 商立今.《脱粒机》•中国农业机械出版社出版，1985[2] 蔡春源.《新编机械设计手册》•辽宁科学技术岀版社岀版，1993.4[3] 刘长荣，郑玉才.《机械设计基础》上下册[M].北京：中国农业科技出版社，2002, 2. 84. 进度安排设计齐阶段名称时间安排1选题、开题报告2014年3月3 H—2014年3月23日2搜材料、写大纲、定初稿2014年3月24 0—2014年5月1日3定稿、老师审阅、修改、中期检查2014年5月1日一2014年6月1日4完成设计说明书、答辩2014年6月1日一2014年6月20日玉米脱粒机动力系统的设计摘要：本设计基于各种脱粒机的结构，主要研究玉米脱粒机的动力系统的结构、工作 原理，并在此依据基础上完成零部件的设计，并依据相关机械设计软件来完成零部件 的设计本着从经济性和实用性的角度出发，针对农业发展的需要设计出一种结构简 单，工作效率高的玉米脱粒机。
首先应该根据玉米盘的自身形状来展开初步设计，从 而展开总体方案的传动设计研究的主要内容基本包括玉米脱粒机动力系统的结构、电动机的选择、带轮的结 构设计i般机械设计方法，通常多从总体方案开始，在总体方案中又首先从机构的 分析开始，确定方案后再进行必要的设计计算和结构设计，最后以完成的设备图纸和 设计计算书作为整个设计计算的成果为了减轻农民的劳动强度，提高农业作业的机 械化程度，填补农业机械的一项空针对玉米盘本身特征进行设计，在脱粒吋钉齿 滚筒高速旋转，使玉米在机箱壁和罗底之间不断被钉齿打击，而这个作用又使玉米棒 之间不断互相碰撞，以达到籽盘分离，然后净粒，完成脱粒关键词：玉米脱粒机，钉齿滚筒，传动系统，带轮Design of corn threshing power systemAbstract： This design based on various kinds of threshing structure, the main research corn of transmission system of separating thrasher structure, working principle, and on this basis to complete parts design based on, and according to the relevant mechanical design software to complete parts design. In line with from the point of view of economy and practicability, according to the needs of the development of agriculture designed a kind of simple structure, high efficiency of the corn threshers. First should according to their own shape of corn dish on the preliminary design, and operate the overall scheme of the transmission design.The main contents include com threshing institutions, basic motor selection, with the structure design of the wheel. General mechanical design method, usually from the overall scheme started, the overall scheme and the analysis of the first from the agency began, determine the scheme more necessary design calculation and structure design, and finally to complete equipment drawings and design calculations as the whole design calculation results. In order to reduce the farmer labor intensity, improve agricultural mechanization of homework, fill a gap of agricultural machinery, aiming at the characteristics of the corn disk itself design, when the threshing nail tooth roller high-speed, make the corn in case wall constantly was nailed tooth between blow, but the effect and the cob collision between that constantly, in order to achieve the seed dish separate, then net grain, complete the threshing.Key words： Corn separating thrasher,Nail tooth roller, The transmission system,Belt round1绪论 11・1研究内容的现状 11・2选题意义 11.3研究内容 12玉米脱粒机总体设计方案玉米脱粒机的装配示意图 22. 1设计任务分析 22. 1. 1总功能确定 32. 2功能分析 32. 2. 1功能分析 33电动机的选择 33. 1电动机的转速 33. 2确定电机工作效率 53. 3确定电机的型号 54传动带和带轮的设计 64. 1带轮材料的选择 64. 2带轮的结构设计 64. 2. 1主动轮的结构设计 64. 2. 2从动带轮的设计 74. 3传动带的设计 85轴的设计 115.1轴材料的选择 115・2轴结构的基本要求 115. 3根据轴向定位的要求确定轴的各段直径和长度 125・4初步选择输出轴系 125. 5确定输出轴上的圆角半径厂值 135. 6按弯扭合成条件校核轴的强度 135. 6. 1作轴的简图 135. 6. 2求输岀轴上的所受作用力的大小 135. 6.3钉齿条上的合力 145.6.4轴上水平面内所受支反力 145. 6. 5轴在垂直面内所受的支反力 145.6.6作弯矩图 155.6.7作弯矩图 165.6.8作当量弯矩图（弯矩、扭矩合成图） 165. 7校核轴的强度 165. 8轴承座的设计 176钉齿滚筒的设计 186. 1钉齿条的总体结构设计 186. 2钉齿条及钉齿的设计 186. 2. 1钉齿的设计 196. 3圆盘的设计 197玉米脱粒机的安全操作 207.1超速运转，机械“爆炸” 207. 2禁止过疲劳或酒后操作 208玉米脫粒机的维护 228. 1玉米脱粒机的技术保养 228. 2玉米脱粒机的保管 22结论 23参考文献 24致谢 251绪论1・1研究内容的现状随着社会的进步，生活中的每一个角落都有机械的参与⑷。
农业是我国基础经济、是 国家发展的根本，机械化的普及，不仅是农业加强了农业化生产，同时也减轻了农民的劳 动强度根据不完全统计，我国北方地区种植小麦、玉米等农作物约占我国农业经济的45% 以上，同年出口量北方地区占全国大20%左右如今我国北方大部分地区从种到收到入仓, 实现了机械化作业，更值得庆幸的是，毎种机械的开发和利用都有相当可观的市场，科技 的创新更好的开国了市场这里仅对一种玉米脱粒机的课题研究，玉米脱粒机是玉米脱皮 后，经过一段时间的风干，然后将玉米利用玉米脱粒机使玉米和玉米芯分开，这种机械就 是玉米脱粒机它的工作原理是：玉米脱粒机在脱粒时，利用钉齿滚筒回转运动的钉齿与 罗底之间的间隙配合，使玉米粒脱下1. 2选题意义随着社会经济的不断发展，在农村，人们的生活水平得到了很大的提高，生活中的常 用农业机具也都向机械化，自动化发展，玉米脱粒机就是其中一个很典型的实例，随着人 们的玉米产量的不断增加，玉米脱粒就成为了一个摆在人们面前的一个问题，人工脱粒太 慢，费吋间，而且需要的人很多，很不方便，玉米脱粒机的出现，解决了一起问题，需要 的人工少，而且主要是工作效率有大大的提高，3到4个人一上午就能完成4万斤玉米的 脱粒。
所以玉米脫粒机是农家不可缺少的必备农机1.3研究内容对玉米脱粒机进行设计，确定总体布局及结构方案对传动系统，机身结构，零件图 绘制等2玉米脱粒机总体设计方案玉米脱粒机的装配示意图图2.1玉米脱粒机的装配示意图(1):机体上盖(7)：钉齿滚筒(12)：连动带轮(2)：风扇上盖(8)：排芯手臂(13)：主动轮(3)：支架(9)：除尘风扇(14)：电动机(4)：主轴(10)：筛子(15)：皮带(5)：轴承(11)：从动带轮(16)：算底(6)：除尘口(17)：机体下盖2. 1设计任务分析本玉米脱粒机主要功能对玉米进行脱粒，对玉米粒的大小进行筛选，辅助功能为对刚 脱粒下来的玉米粒进行除尘根据脱粒的需求，对于玉米的筛选分为三个筛网，玉米粒进入第一个筛网，经过第一 个筛网中直径为4cm的圆孔后，与玉米芯分开进入第二个筛网，第二个筛网圆孔为6mm 进入第三个筛网，第三个筛网圆孔为3mm,再从第三个筛网的侧边输岀到机体外表2. 1玉米脱粒机设计分析1总功能玉米脱粒及筛分2动力220v3玉米棒的参数任何玉米棒皆可4脱粒方式钉齿滚筒5筛选方式平面摇晃筛选6辅助功能吹出玉米粒中的粉尘7工作状态在lOn?以上都可2.1.1总功能确定木机的总功能是对玉米的脱粒以及筛分。
2. 2功能分析本机器的总功能为玉米的脱粒以及筛分，总功能由供料、脱粒、除尘、筛分功能实现2. 2. 1功能分析木机器主要功能是为玉米的脱粒以及筛分，工作过程为电动机输出轴将动力输出，经 过带传动给钉齿滚筒将玉米脱粒，然后进入筛选专职，在经过从动轮带动传动杆，带动筛 选装置，使杂质在玉米粒中分离① 玉米填装：人工填装② 脱粒装置：利用钉齿滚筒是玉米粒和玉米芯分离③ 除尘装置：通过风扇将玉米粒上面的粉尘吹除④ 筛分装置：通过三个筛子将玉米粒进行筛选⑤ 玉米粒与玉米芯输出：玉米粒通过自身重力输出，玉米芯通过钉齿滚筒推送到机体 外3电动机的选择3. 1电动机的转速主轴的转速在750〜850r/min ,按《机械设计指导书》中表一所推荐的传动比合理取。
