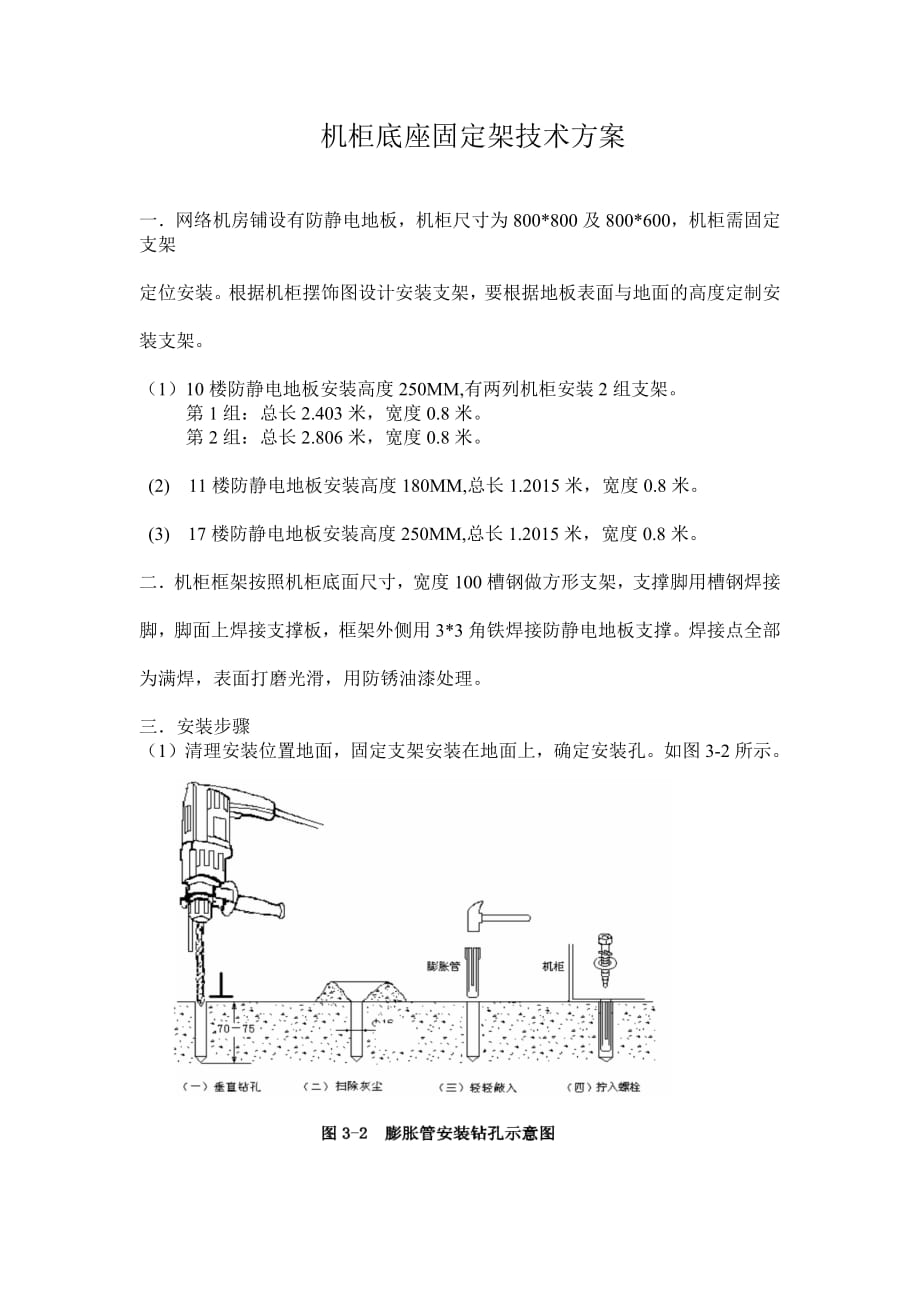

机柜底座固定架技术方案 一网络机房铺设有防静电地板，机柜尺寸为 800*800 及 800*600，机柜需固定 支架 定位安装根据机柜摆饰图设计安装支架，要根据地板表面与地面的高度定制安 装支架 （1）10 楼防静电地板安装高度 250MM,有两列机柜安装 2 组支架 第 1 组：总长 2.403 米，宽度 0.8 米 第 2 组：总长 2.806 米，宽度 0.8 米 (2) 11 楼防静电地板安装高度 180MM,总长 1.2015 米，宽度 0.8 米 (3)17 楼防静电地板安装高度 250MM,总长 1.2015 米，宽度 0.8 米 二机柜框架按照机柜底面尺寸，宽度 100 槽钢做方形支架，支撑脚用槽钢焊接 脚，脚面上焊接支撑板，框架外侧用 3*3 角铁焊接防静电地板支撑焊接点全部 为满焊，表面打磨光滑，用防锈油漆处理 三安装步骤 （1）清理安装位置地面，固定支架安装在地面上，确定安装孔如图 3-2 所示 （2）固定安装架，如图 3-3 及 3-4 所示 （3）机柜固定在安装架上，如图 3-3 所示 （4）机柜安装完毕后，需对防静电地板进行切割开孔，安装保持平整从机柜的不 同方位摇动机柜，不应感觉到有明显的松动和摇晃。
