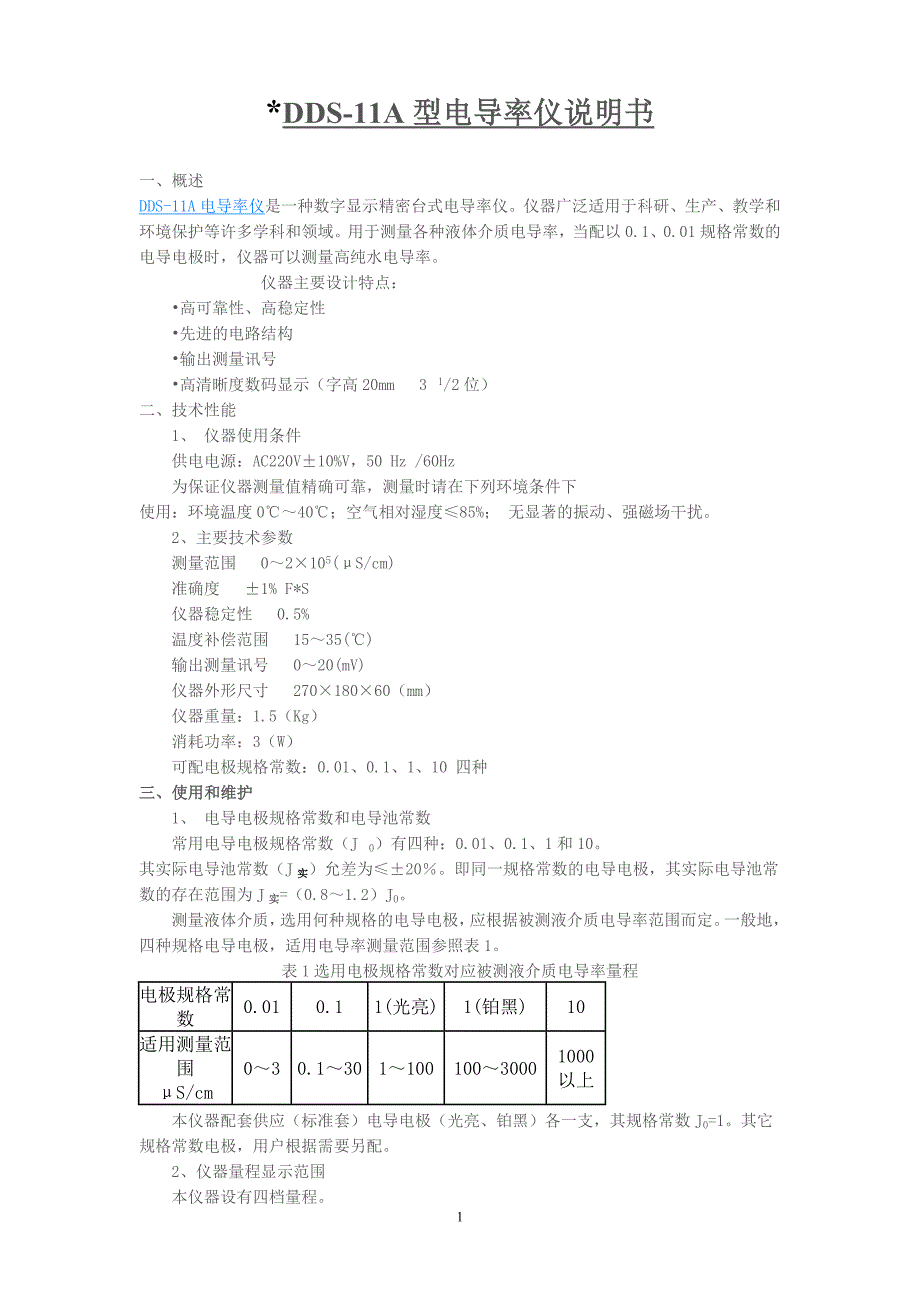

DDS-11A型电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率 仪器主要设计特点： •高可靠性、高稳定性 •先进的电路结构 •输出测量讯号 •高清晰度数码显示（字高20mm 3 1/2位）二、技术性能 1、 仪器使用条件 供电电源：AC220V±10%V，50 Hz /60Hz 为保证仪器测量值精确可靠，测量时请在下列环境条件下使用：环境温度0℃～40℃；空气相对湿度≤85%； 无显著的振动、强磁场干扰 2、主要技术参数 测量范围 0～2×105(μS/cm) 准确度 ±1% F*S 仪器稳定性 0.5% 温度补偿范围 15～35(℃) 输出测量讯号 0～20(mV) 仪器外形尺寸 270×180×60（mm） 仪器重量：1.5（Kg） 消耗功率：3（W） 可配电极规格常数：0.01、0.1、1、10 四种三、使用和维护 1、 电导电极规格常数和电导池常数 常用电导电极规格常数（J 0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0 测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定一般地，四种规格电导电极，适用电导率测量范围参照表1表1选用电极规格常数对应被测液介质电导率量程电极规格常数0.010.11(光亮)1(铂黑)10适用测量范围μS/cm0～30.1～301～100100～30001000以上 本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1其它规格常数电极，用户根据需要另配 2、仪器量程显示范围 本仪器设有四档量程 当选用规格常数J0=1电极测量时，其量程显示范围如表2表2 J0=1时仪器各量程段对应量程显示范围序号量程开关位置仪器显示范围对应量程显示范围 (μS/cm)120μS0～19.990～19.992200μS0～199.90～199.932mS0～1.9990～1999420mS0～19.990～19990注：量程1、2档，单位μS；量程3、4档，单位mS其关系：1μS=10-3 mS=10-6 S选用其他规格常数电极时，其量程显示范围如表3。
表3 选用其他规格常数电极时，其量程显示范围序号量程开关位置仪器显示范围选用电极各规格常数对应量程显示范围(μS/cm)J0=0.01J0=0.1J0=10120μS0～19.99(0～19.99) ×0.01(0～19.99) ×0.1(0～19.99) ×102200μS0～199.9(0～199.9) ×0.01(0～199.9) × 0.1(0～199.9) × 1032mS0～1.999(0～1999) × 0.01(0～1999) × 0.1(0～1999) ×10420mS0～19.99(0～19990) ×0.01(0～19990) × 0.1(0～19990) × 10K测=D表×J0K测：被测液体电导率；D表仪器显示值；J0：电导电极规格常数3、 使用操作 第一种情况：不采用温度补偿（基本法） 1—1. 常数校正 同一规格常数的电极，其实际电导池常数的存在范围J实=（0.8～1.2）J0为消除这实际存在的偏差，仪器设有常数校正功能 操作：打开电源开关，适时等温温度补偿钮置25℃刻度值将仪器测量开关置‘校正’’档，调节常数校正钮，使仪器显示电导池实际常数（系数）值。
即当J实=J0时，仪器显示1.000；J实=0.95J0时，仪器显示0.950；J实=1.05J 0时，仪器显示1.050如表4所示表4规格常数J0J实=0.950J0J实=1.050 J 0J实常数校正显示J实常数校正显示0.010.00950.9500.01051.0500.10.0950.10510.951.05109.5010.5电极是否接上，仪器量程开关在何位置，不影响进行常数校正新电极出厂时，其J实一般标在电极相应位置上 1-2、测量 选择合适规格常数电极，根据电极实际电导池常数，仪器进行常数校正经校正后，仪器可直接测量液体电导率 将测量开关置“测量”档，选用适当的量程档（参照表2、表3），将清洁之电极插入被测液中，仪器显示该被测液在溶液温度下之电导率 第二种情况：采用温度补偿（温度补偿法） 2-1、常数校正 调节温度补偿旋钮，使其指示的温度值与溶液温度相同，将仪器测量开关置校正（温补）档，调节常数校正钮，使仪器显示电导池实际常数值，其要求和方法同第一种情况（基本法）一样 2-2 、测量 操作方法同第一种情况（基本法）一样，这时仪器显示被测液之电导率为该液体标准温度（25℃）时之电导率（温度自动补偿）。
说明：一般情况下，所指液体电导率是指该液体介质标准温度（25℃）时之电导率当介质温度不在25℃时，其液体电导率会有一个变量为等效消除这个变量，仪器设置了温度补偿功能 仪器不采用温度补偿时，测得液体电导率为该液体在其测量时液体温度下之电导率 仪器采用温度补偿时，测得液体电导率已换算为该液体在25℃时之电导率值 本仪器温度补偿系数为每度（℃）2%，所以在作高精密测量时，请尽量不采用温度补偿而采用测量后查表或将被测液等温在25℃时测量，来求得液体介质25℃时之电导率值 4、 仪器维护和注意事项 ⑴ 电极应置于清洁干燥的环境中保存 ⑵ 电极在使用和保存过程中，因受介质、空气侵蚀等因素的影响，其电导池常数会有所变化电导池常数发生变化后，需重新进行电导池常数测定（测定方法见本说明书“四、电导池常数常用测定方法”一节）仪器应根据新测得的常数重新进行 “常数校正” ⑶ 测量时，为保证样液不被污染，电极应用去离子水（或二次蒸馏水）冲洗干净，并用样液适量冲洗 ⑷ 当样液介质电导率小于1μS/ cm时，应加测量槽作流动测量 ⑸ 选用仪器程档应参照表2、表3能在低一档量程内测量的，不放在高一档测量。
在低档量程内，若已超量程，仪器显示屏左侧第一位显示1（溢出显示）此时，请选高一挡测量 四、电导池常数常用测定方法 1. 标准溶液测定法 配制电导率标准溶液电导率溶液标准物质取氯化钾，按附录1要求配制 清洗、清洁待测电极并接入仪器，插入溶液 仪器操作：温度补偿钮置25℃刻度线测量开关置“校正”档，调节常数校正钮，使仪器显示1.00测量开关置 “电导”档，读出仪器读数D表 计算：J待=K标/D表： J待=待测电极的电导池常数，单位cm-1 K标：标准溶液电导率，由附录1查得，单位S/cm （计算时，应统一单位用μS/cm或mS/cm） D表：仪器显示读数，单位μS或mS，由仪器所用量程档得 2.与标准电极（已知常数电极）比较法 用一已知常数电极与未知常数电极测量同一种溶液的方法求得未知电极电导池常数 公式：J待*D待= J标*D标 D标 得：J待= J标*－－ D待 J待：未知电极待测常数 D待：未知电极测得仪器读数 J标：标准电极（已知电极）常数 D标：已知电极测得仪器读数 注意：已知电极电导池常数要正确可靠 附录电导率标准溶液浓度及其电导率值（15℃～35℃）溶液编号标准溶液克KCI/1000ml溶液(20℃室温)电导率（S*cm-1）5℃18℃20℃25℃35℃174.24570.092120.097800.101700.111310.1311027.43650.0104550.0111620.0116440.0128520.01535330.74400.00114140.00122000.00127370.00140830.00168764将3号溶液100ml稀释至1000ml0.00011850.00012670.00013220.00014650.0001765 注：应用上述标准溶液时应遵守如下条件： 1. 电导率标准物质需在110℃下烘4小时后才能配制标准溶液。
2. 配制标准溶液要用去离子水或二次蒸馏水电导率仪的测定原理及操作步骤电导率是物体传导电流的能力电导率测量仪的测量原理是将两块平行的极板，放到被测溶液中，在极板的两端加上一定的电势（通常为正弦波电压），然后测量极板间流过的电流根据欧姆定律，电导率(G)--电阻(R)的倒数，由导体本身决定的 电导率的基本单位是西门子（S），原来被称为欧姆因为电导池的几何形状影响电导率值，标准的测量中用单位电导率S/cm来表示，以补偿各种电极尺寸造成的差别单位电导率（C）简单的说是所测电导率（G）与电导池常数(L/A)的乘积.这里的L为两块极板之间的液柱长度，A为极板的面积水溶液的电导率直接和溶解固体量浓度成正比，而且固体量浓度越高，电导率越大电导率和溶解固体量浓度的关系近似表示为：1.4μS/cm=1ppm或2μS/cm=1ppm（每百万单位CaCO3）利用电导率仪或总固体溶解量计可以间接得到水的总硬度值，如前述，为了近似换算方便，1μs/cm电导率=0.5ppm硬度电导率是物质传送电流的能力，与电阻值相对，单位Siemens/cm(S/cm)，该单位的10-6以μS/cm表示，10-3时以mS/cm表示。
但是需要注意：（1）以电导率间接测算水的硬度，其理论误差约20-30ppm（2）溶液的电导率大小决定分子的运动，温度影响分子的运动，为了比较测量结果，测试温度一般定为20℃或25℃（3）采用试剂检测可以获取比较准确的水的硬度值水的电导率与其所含无机酸、碱、盐的量有一定关系当它们的浓度较低时，电导率随浓度的增大而增加，因此，该指标常用于推测水中离子的总浓度或含盐量不同类型的水有不同的电导率新鲜蒸馏水的电导率为0.2-2μS／cm，但放置一段时间后，因吸收了CO2，增加到2—4μS/cm；超纯水的电导率小于0.10/μS/cm；天然水的电导率多在50—500μS/cm之间，矿化水可达500—1000μS/cm；含酸、碱、盐的工业废水电导率往往超过10000μS/cm；海水的电导率约为30000μS/cm电极常数常选用已知电导率的标准氯化钾溶液测定不同浓度氯化钾溶液的电导率(25℃)列于下表溶液的电导率与其温度、电极上的极化现象、电极分布电容等因素有关，仪器上一般都采用了补偿或消除措施水样采集后应尽快测定，如含有粗大悬浮物质、油和脂，干扰测定，应过滤或萃取除去1）先将铂黑电极浸在去离子水中数分钟。
