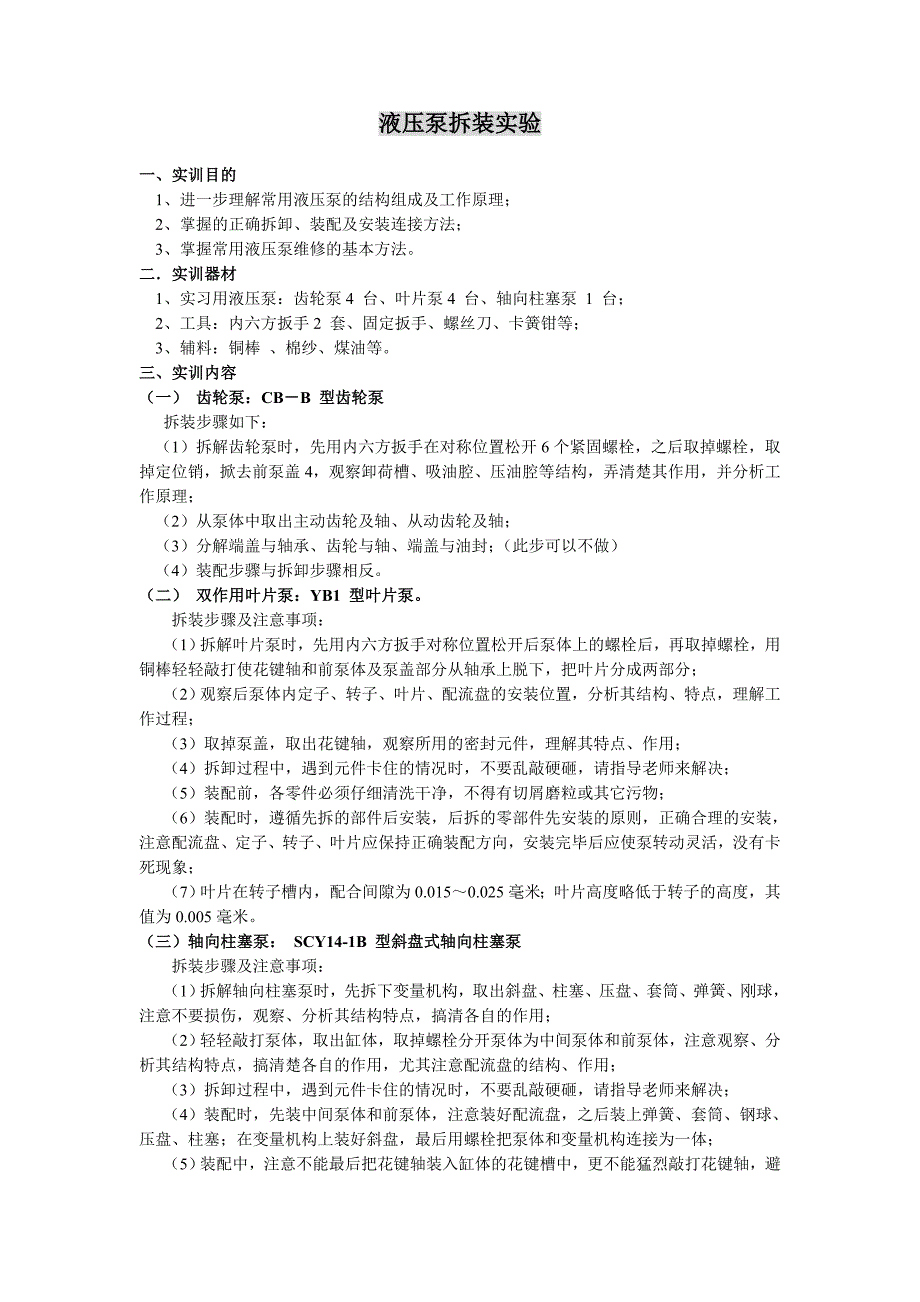

液压泵拆装实验液压泵拆装实验一、实训目的一、实训目的1、进一步理解常用液压泵的结构组成及工作原理；2、掌握的正确拆卸、装配及安装连接方法；3、掌握常用液压泵维修的基本方法二．实训器材二．实训器材1、实习用液压泵：齿轮泵 4 台、叶片泵 4 台、轴向柱塞泵 1 台；2、工具：内六方扳手 2 套、固定扳手、螺丝刀、卡簧钳等；3、辅料：铜棒 、棉纱、煤油等三、实训内容三、实训内容（一）（一） 齿轮泵：齿轮泵：CB－－B 型齿轮泵型齿轮泵拆装步骤如下：（1）拆解齿轮泵时，先用内六方扳手在对称位置松开 6 个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖 4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理；（2）从泵体中取出主动齿轮及轴、从动齿轮及轴；（3）分解端盖与轴承、齿轮与轴、端盖与油封；（此步可以不做）（4）装配步骤与拆卸步骤相反二）（二） 双作用叶片泵：双作用叶片泵：YB1 型叶片泵型叶片泵拆装步骤及注意事项：（1）拆解叶片泵时，先用内六方扳手对称位置松开后泵体上的螺栓后，再取掉螺栓，用铜棒轻轻敲打使花键轴和前泵体及泵盖部分从轴承上脱下，把叶片分成两部分；（2）观察后泵体内定子、转子、叶片、配流盘的安装位置，分析其结构、特点，理解工作过程；（3）取掉泵盖，取出花键轴，观察所用的密封元件，理解其特点、作用；（4）拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决；（5）装配前，各零件必须仔细清洗干净，不得有切屑磨粒或其它污物；（6）装配时，遵循先拆的部件后安装，后拆的零部件先安装的原则，正确合理的安装，注意配流盘、定子、转子、叶片应保持正确装配方向，安装完毕后应使泵转动灵活，没有卡死现象；（7）叶片在转子槽内，配合间隙为 0.015～0.025 毫米；叶片高度略低于转子的高度，其值为 0.005 毫米。
三）轴向柱塞泵：（三）轴向柱塞泵： SCY14-1B 型斜盘式轴向柱塞泵型斜盘式轴向柱塞泵拆装步骤及注意事项：（1）拆解轴向柱塞泵时，先拆下变量机构，取出斜盘、柱塞、压盘、套筒、弹簧、刚球，注意不要损伤，观察、分析其结构特点，搞清各自的作用；（2）轻轻敲打泵体，取出缸体，取掉螺栓分开泵体为中间泵体和前泵体，注意观察、分析其结构特点，搞清楚各自的作用，尤其注意配流盘的结构、作用；（3）拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决；（4）装配时，先装中间泵体和前泵体，注意装好配流盘，之后装上弹簧、套筒、钢球、压盘、柱塞；在变量机构上装好斜盘，最后用螺栓把泵体和变量机构连接为一体；（5）装配中，注意不能最后把花键轴装入缸体的花键槽中，更不能猛烈敲打花键轴，避免花键轴推动钢球顶坏压盘；（6）安装时，遵循先拆的部件后安装，后拆的零部件先安装的原则，安装完毕后应使花键轴带动缸体转动灵活，没有卡死现象。
