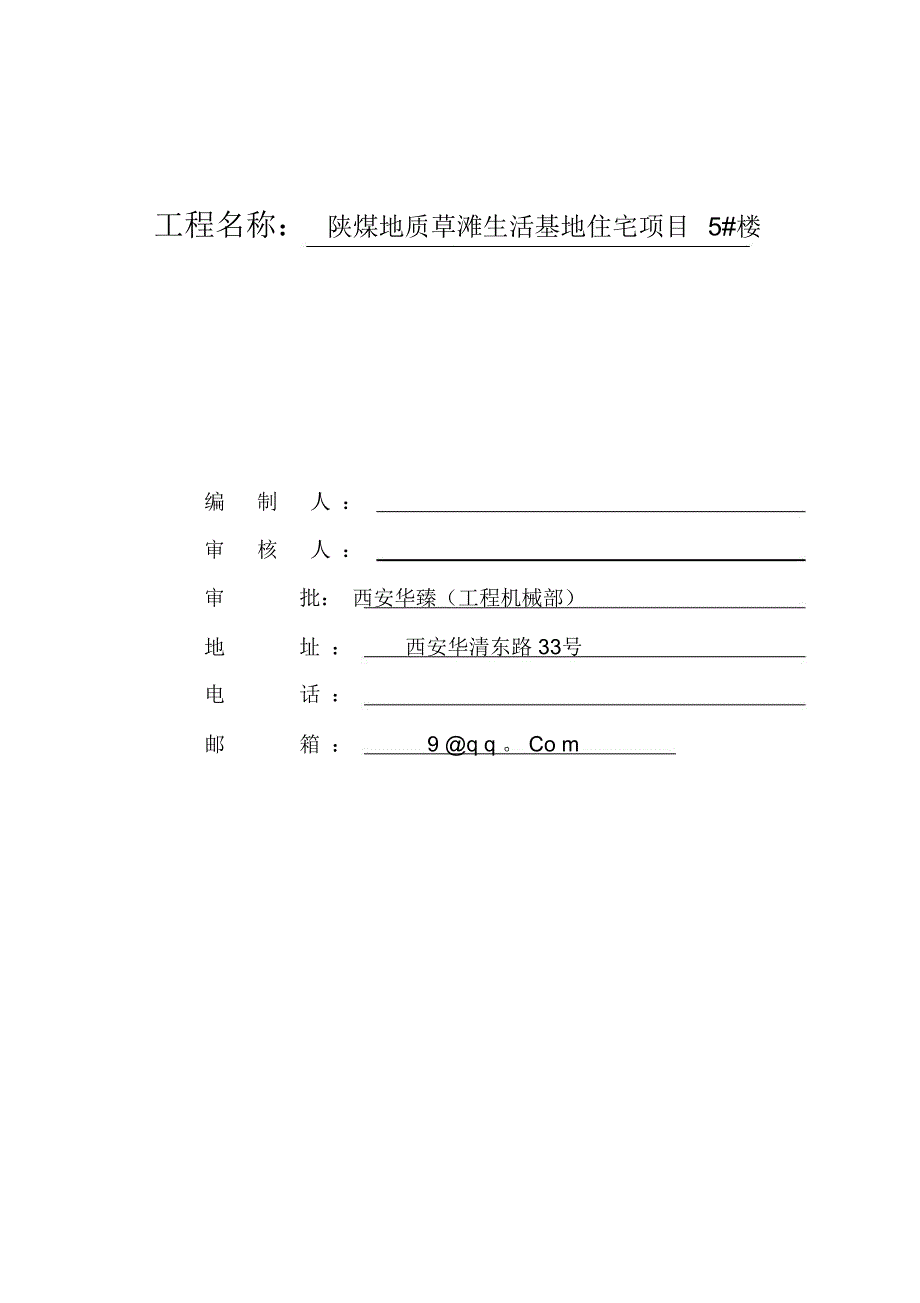

工程名称： 陕煤地质草滩生活基地住宅项目 5#楼编制人 ：审核人 ：审批： 西安华臻（工程机械部）地址 ：西安华清东路 33号 ：邮箱 ：9 @q q Co m目 录1 11ZLP1222338918202022232324 27 29 30 31 32ZLP630 33【设备特点】? 提升机构 ---- 外形美观，品质一流，噪音低，性能安全可靠? 吊篮参数 ---- 配有至 6m长各规格篮体? 吊篮形式 ---- 可配做转角、双层、圆弧型等多种特殊篮体? 悬挂机构 ---- 搬运、安装、移位快捷方便【服务特色】? 通畅的吊篮运行 ---- 一般工地出现故障都有专人及时赶到并排除? 快捷的进场服务 ---- 根据工地远近从正式通知到设备进场在最少的工作日内完成? 可靠的设备使用 ---- 安装移位后安全确认，每日一次的安全使用检查? 专业的操作培训 ---- 吊篮安装后，对所有操作及使用人员进行安全操作培训二、高处作业吊篮施工组织设计（一）方案编制依据1. 《陕煤地质草滩生活基地住宅项目 4#5#楼 施工组织设计》2. 《高处作业吊篮》 GB19155－ 20033. 《建筑施工高处作业安全技术规范》 JGJ80-914. 《钢丝绳夹使用方法》 GB/T 5976-20065. 《安全带国家标准》 GB6095-20096. 《建筑施工安全检查标准》 JGJ59-20117. 《施工现场临时用电规范》 JGJ46-20058. 《建筑施工工具式脚手架安全技术规范》 JGJ 202-20109. 《高处悬挂作业安全技术培训材料》10. 《现行建筑施工规范大全》施工组织方案以上述相关文件为编制依据，并经过对现场的考察和标准层面平面图纸进行研究和分析后，特制定本方案，以供参考。
二 ）ZLP系列高处作业吊篮的简介我公司生产的 ZLP系列高处作业吊篮为电动爬升式装修机械，主要适用于高层及多层建筑物的外墙施工、 装修、清洗与维护工程； 也可应于电梯安装、 船舶修造、大型罐体、桥梁、水坝、烟囱等工程的作业该产品操作简便、安全可靠、可重复使用，从而降低施工成本，提高工作效率其主要结构为：1、悬吊平台：悬吊平台由， 2m，基本节拼装而成，其平台长度可按建筑物外形组合为、 2m、、4m、、6m、等不同长度，根据墙面要求，可考虑在吊篮上增加副篮遇女儿墙坚固，也可采用女儿墙夹钳式屋面悬挂机构特殊部位还可作特殊处理，可以很好地满足施工需要2、悬挂机构：悬挂机构系统采用方管或槽钢拼装而成， 支架尾部压重对吊篮进行平衡，无需在层面采取预埋或其它措施，整个支架水平和垂直方向均可根据不同屋面结构的要求进行调节3、吊篮的升降及保护系统： ZLP系列吊篮采用电动方式升降，整个系统由提升机、安全锁、钢丝绳三大部分组成，提升机工作速度为 8－10/min ，钢丝绳由工作绳和安全绳组成，配以摆臂式防倾斜安全锁，保证吊篮在工作钢丝发生断绳或平台倾斜角度于 3-8 °自动锁住安全钢丝绳4、电气控制系统：吊篮每台配有一个独立的电气控制箱， 对吊篮的升降、 调平、急停、超高限位等进行控制，同时可方便从配电箱内接取 36V、 220V 电源用于照明和手持电动工具的使用。
三）工程概况__陕煤地质草滩生活基地住宅项目 5#楼 _位于 __ 尚稷路、草滩三路交口东南角__施工单位由____南通四建__ 承建四）吊篮布置情况 该工程满铺共需使用吊篮台次，吊篮可随时移位至需要的工作位置 根据国标《建筑施工工具式脚手架安全技术规范》 JGJ 202-2010中的规定，楼层高于 100m的，吊篮最长为，楼层在 60m－100m的，吊篮长度最长为，楼层低于 60m的，吊篮长度最长为 6m详细布置情况见附图（吊篮布置示意图） 使用吊篮台数及长度根据工程实际情况和进度安排决定）（五）人员组织1、组成人员项目总负责： 汤振山技术负责人： 王茂林现场指挥： 薛文彬装拆、移位班长： 张玉昌维修保养负责人： 杨国朝装拆、移位人员：（ 周凯 杨付新 万有义 计有波 ）2、管理网络（见附件六）（六）安装前准备1、承租方应负责清除吊篮安装部位的障碍物，以免影响安装2、承租方负责提供带有漏电开关和接地线的 380V 三相电源的配电箱3、吊篮由我方运抵现场后，搬运至承租方指定位置承租方提供垫块木料4、承租方负责在吊篮安装作业范围内设置防护和警示5、按合同进行现场条件验收，符合要求后双方组织人员进场。
6、在我方安装技术人员的指导下， 由承租方将吊篮悬挂机构、 钢丝绳和电缆线运抵屋面，工作平台、提升机、安全锁、电控箱等运抵地面相应安装位置七）安装方案和措施吊篮安装严格按照本公司的《 ZLP 系列高处作业吊篮使用说明书》 、《安全操作规程》以及安装工艺流程进行施工1、安装步骤悬挂机构钢丝绳垂放钢丝绳配重块悬挂平台穿钢丝绳， 平台正位安全锁 电器箱 提升机 重 锤运行前调整2 悬挂机构的安装悬挂机构安装于建筑物的预定安装层将悬挂机构的零、部件和钢丝绳吊运至顶面后，按平面图标注的位置进行安装安装顺序如下图：调节座前座调整调节座高度前梁中梁调节座调整前、后座距离张紧加强钢丝绳后座调整调节座高度 后梁上支柱 加强钢丝绳钢丝绳 悬挂机构定位螺旋扣组件垂放钢丝绳配重块(1 ）调节悬挂支架的前伸缩架，使前梁下侧面略高于女儿墙 ( 或其它障碍物 )高度，在可能的情况下，在悬挂机构定位后，在前梁伸出端下侧面与女儿墙间加垫木块固定2) 前梁伸出端悬伸长度 ZLP630型为米前、后座间距离在场地允许情况下，尽量调整最大距离具体关系参数见下表ZLP630 型吊篮安装高度、前梁伸出长度与允许载重量关系表安装高度 m前梁伸出长度 m允许载重 kg配重 kg前后支架间距 m63050630550900630100630450(3) 张紧加强钢丝绳时， 使前梁略微上翘 3-5 厘米，产生预应力，提高前梁刚度。
4) 装夹钢丝绳时，绳夹的数量是 3 个， U形开口在钢丝绳尾端对侧，且方向对齐绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起5) 垂放钢丝绳时，将钢丝绳自由盘放在楼台面， 将绳头仔细抽出后沿墙而缓慢向下滑入，钢丝绳放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘好扎紧 6）悬挂支架定位后，带前后座脚轮的用插销固定 7）配重块每块 25 公斤，将配重块均衡套置于后座的四根配重块安装杆上 配重块数量根据前梁悬伸长度、前后座间距离和悬吊载荷验算确定3、悬吊平台的安装：悬吊平台的安装顺序：低栏杆 低栏杆 低栏杆底架底架底架提升机安装架（两端）高栏杆 高栏杆 高栏杆悬吊平台的安装、调整：(1 ）选择平整的地坪做安装面2 ）用底架、高、低栏杆分别把基本节组装并初步连接好，调整高、低栏杆，使它们保持在一条直线上3 ）安装两端提升机安装架使安全锁支板朝向平台外侧4 ）装成后均匀紧固全部连接螺栓5 ）在低栏杆一侧的中部横杆的适当位置装好靠墙支撑轮4、安全锁及提升机的安装：(1 ）安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。
2) 提升机安装于悬吊平台内， 安装时将提升机搬运至悬吊平台内， 使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上，也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内， 并点动上升按钮将提升机吊入悬吊平台内进行安装采用后一种方法安装时，须将提升机出绳口处稳妥垫空，并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面受损5、电控箱安装于悬吊平台中间部位的高栏杆上， 电箱门朝向悬吊平台内侧， 再将电控箱固定在栏杆的方管上电控箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插头插入电箱下端的相应插座中6、通电、检查(1) 电源是否 380V 电源，电源电缆接出是否可靠固定2) 顶面悬挂机构安放平稳，固定可靠连接螺栓无松动，平衡配重块固定可靠3) 钢丝绳连接处的绳口装夹正确，螺母拧紧可靠4) 悬垂钢丝绳应分开，无打结、缠绕和折弯5) 提升机、安全锁及悬吊平台安装正确 连接可靠连接螺栓无松动或虚紧， 连接处构件无变形或开裂现象6) 电缆接插件接插正确无松动，保险锁。
