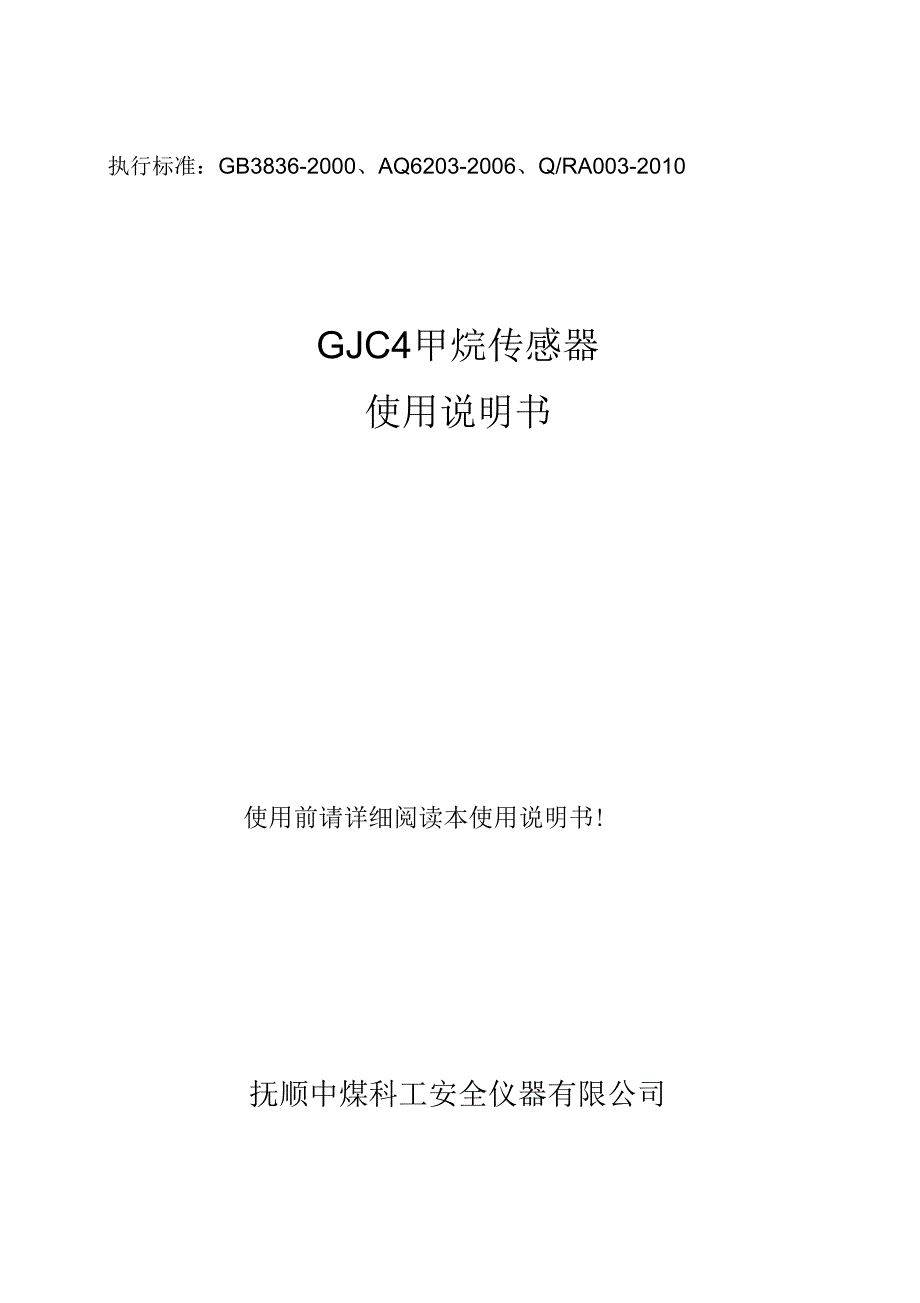

执行标准：GB3836-2000、AQ6203-2006、Q/RA003-2010GJC4甲烷传感器使用说明书使用前请详细阅读本使用说明书!抚顺中煤科工安全仪器有限公司目 次 I1用途及特点 12型号命名与分类 13主要技术参数 24工作原理与结构 35使用方法及注意事项 46设置参数与校准 57维护与修理及其它注意事项 88随机文件及备、附件 99订货须知 9附录A: 错误！未定义书签警告：检修时不得随意改变产品元件型号、规格参数 ；只能与说明书中规定设备连接使用，与其他设备连接需防 爆送检1用途及特点1.1 用途GJC4甲烷传感器（以下简称传感器）是我公司生产的新型智能甲烷检测仪器，本机采 用高性能载体催化元件和单片微控制器技术， 该传感器采用本安电路设计，红外遥控调校， 适用于煤矿井下采掘工作面，回风巷道，机电碉室等有瓦斯爆炸气体环境中，能够对瓦斯 浓度进行连续检测该报警仪具有良好的重复性和温湿度特性、 检测灵敏度高，稳定性好, 测量范围宽，兼容性强，免开盖红外遥控调校，使用寿命长、操作方便等优点 GJC4甲烷传感器适用于煤矿井下采掘工作面，回风巷道，机电碉室等有瓦斯爆炸气体环境中进行 气体安全检测报警。
它具有两种信号传输方式：数字信号传输方式和频率信号传输方式，可接入支持这两 种信号传输的监控系统，具有更广泛的应用范围1.2 特点1.2.1 测量值由三位数码管显示，测量精度高1.2.2 可以利用遥控器对传感器的地址、零点、报警点、灵敏度等参数进行设置，简单 方便2型号命名与分类2.1 防爆型式传感器为矿用本质安全兼隔爆型，其防爆标志为 ExibdI2.3 外形尺寸2.3.1 夕卜型尺寸：lmmX bmnh（ hmm 280X 125X 80mm2.3.2 质量：＜ 3kg2.4 关联设备、配接设备及配套设备：见附录A3主要技术参数 3.1 传感器下列条件下可以正常工作a ）温度：0 C〜40C；b）相对湿度：＜98%（25C ）；c）大气压力:80 kPa〜116 kPa；d）风速：不大于8m/s ;e）无显著、振动和冲击、无破坏金属和绝缘材料的腐蚀性气体、无滴水的场所；f）煤矿井下有瓦斯和煤尘爆炸危险的煤矿井下3.2 贮存温度为（-40〜60）C 3.3 传感器具有数字信号和频率信号两种信号输出方式a.数字信号输出：传输速率4800波特，电平不小于3Vb .频率信号输出：200Hz〜1000Hz;脉冲宽度大于0.3ms。
3.4 传感器测量范围（0.00〜4.00） %CH当甲烷浓度保持恒定时，传感器的显示值的变 化量不超过0.04 %CH3.5 传感器的基本误差符合表1的规定表1测量范围，%CH基本误差，%CH0.00 〜1.00±0.101.00 〜3.00真值的士 10%3.00 〜4.00±0.303.6 传感器输入电压在11〜21V.DC的范围内时，工作正常且满足表 1的规定3.7 传感器使用电缆的单芯截面积为1.5mm时，传感器与关联设备的传输距离为 2km,关 联设备的显示值不超过表1的规定传感器使用电缆参数 分布电阻：＜ 12.8 Q/km、 分布电容：＜ 0.06 pF/km、分布电感：＜ 0.8mH/km.3.8 传感器连续工作15d的基本误差不超过表1的规定3.9 传感器的响应时间（T90）不大于20s3.10 传感器具有报警功能,警报点在测量范围内任意可调，出厂设定值 1%CH,报警显示值与设定值的差值不超过± 0.05%CHl3.11 传感器具有声光报警功能；a.报警声级强度在距其1m远处的声响信号的声压级不小于 80dB (A)；b.传感器光报警信号应能在20m远处清晰可见3.12 本安参数：Ui: 21.5VDC, Ii: 115mA, Ci:0 pF ,Li: 0mH 。
3.13 传感器所采用的载体催化元件应符合 《AQ6202-2006煤矿甲烷检测用载体催化元件》 的要求，并具有有效期内的矿用产品安全标志证书4工作原理与结构工作原理红外遥控接收CPU数据处理控制中心 >显示载体催化式 甲烷元件多种信号 输出和驱 动电路电源变换、供给、保护电路该传感器采用载体催化元件作为传感器的检测元件它产生一个与甲烷的含量成比 例的微弱电流信号，经过第一级放大电路放大后产生一个反向输出电压信号，然后经过二 级放大，送入单片机片内A/D转换输入口，将此模拟量信号转换为数字信号然后单片机 对此信号进行处理，并实现显示，报警等功能同时检测信号类型控制，选择输出频率信 号或者是数字信号跟关联设备通讯4.2 显示传感器给电启动后，显示传感器供电电源电压，然后进行 15S倒计时，传感器显示数从20开始，每秒减1,每减一次闪烁一下，一直减到 0,然后进入正常的甲烷检测状态显示部分由三个0.8英寸七段数码管和五个 5*10长方形发光体组成，三个七段数码 管显示实际测得的一氧化碳浓度值，五个发光体在数码管左下脚，其上有汉字标示，从左到右分别为“灵敏度”、“零点”、“警报点”、“地址”，当进行参数设置时，对应的发光体亮。
4.3 结构结构组成图如下：提梁1光报警显示罩2显示窗3设置键盘4声腔5外壳体6传感头7电缆插头8 线路板组9等零部件组成壳体由不锈钢制成#5使用方法及注意事项5.1 安装5.1.1 传感器应采用自然垂直的吊挂方式或固定安装在需要监测甲烷浓度的井下环境中，最好应选择在煤尘聚集较少的地方不能安装在连续滴水的地方5.1.2 传感器通过其配置电缆与干线电缆连接配置电缆的接线配置如下图所示1棕色（B） 输出数字信号时为基带信号接收端输出频率信号时为频率输出端2红色（R） 电源+3橙色（O） 地线—4黄色（Y） 输出数字信号时为基带信号发送端输出频率信号时空闲5.2 送电与运行5.2.1 检查各部位安装和接线是否正确5.2.2 检查供电电压是否在11〜21V之间（安装时应考虑到电源电压在干线电缆上的线路损失）5.2.3 拧紧各紧固螺钉，盖好上盖5.3 注意事项5.3.1 传感器出厂时电位器已经调好，使用前一般情况下只需用遥控器校准如果由于运输原因精度不能满足要求时，可以调整电位器重新进行一次校准R27（低浓调零），R36 （低浓调灵敏度）5.3.2 传感器在安装时应注意避开易冒顶的地方，并避免淋水。
在条件不好的地方应安防水外罩5.3.3 传感器放置的地方不含有对橡胶腐蚀的物质6设置参数与校准甲烷传感器在出厂时已做过校准，用户在使用过程中的校准工作将取决于测量误差的 改变初期使用时，重新校准工作一般为二周1标准气样 2 流量计3传感器4传感头通气罩5专用遥控器图46.1 所需设备6.1.1 气样空气中甲烷标准气样（以下简称气样）应采用经国家计量部门考核认证的单位提供的 气样，其不确定度不大于3%各项试验所用气样应符合表2要求表2试验项目所需气样及取值范围（％CH基本误差试验0.5 ; 1.50 ; 2.00 ; 3.50响应时间试验2.00报警误差试验1.20注：标准气样值与标准气样标称值的允许偏离应/、超过土 10%甲烷标准气样 CH/N2: 0.5% CH4一瓶、1.5% CH一瓶、2.0% CH一瓶、3.5% CH一瓶纯净空气一瓶流量计一个减压阀一个传感头通气罩一个遥控器一个小4橡胶管50cm6.2 准备工作为了防止在校准时引起中心站误报警，应通知中心站监视人员解除被校准传感器的报 警限，把传感器与气样通路按图4接好6.3 校验方法：首先接好气样通路6.3.1 基准的调整当传感器使用时间较长时，由于元件输出的衰减，有可能导致零点或灵敏度的漂移超 出软件标效范围，这时应进行电位器调整。
调整方法是：打开传感器上盖 ，调整R27（低 浓调零），使传感器显示屏读数应为“ 0.00”通入标准气样稳定后调整 R36（低浓调灵敏 度），使传感器显示屏读数应为气样值关好上盖，再用设置盒设置6.3.2 使用遥控器的校验方法遥控器按键功能如下:（见图5）1选项：遥控器选择此键进入选项，继续点动此键可选择设置项目如下：地址、量程、报警点、零点、灵敏度2确认： 当选择或设置完毕后点此键 ，进入下一项操作3取消： 当设置或标效完成后点此键，退出设置4 +键、5—键:当设置出现错误或不进行下一项操作时点此键，取消设置当进行数值设置时，按+键可以使数值加1 ,按减键可以使数值减16.3.3 标校方法如下：传感器通电，待进入检测状态后，进行各项标校设置在进行设置时，首先按“选项”键，使传感器进入设置状态，标示有“灵敏度”字样的发光体点亮，继续按“选项”键， 5 个发光体将依次循环点亮，当某个发光体点亮时，按“确认” 键， 显示值将闪烁显示一次， 表示进入了对应的参数设置菜单， ， 可以利用 “＋” 、“－”对修改设置参数设置结束后按“确认”键确认，如需进行别的设置，继续进行，如不再进行设置，按“取消”键，下面为具体的设置方法：灵敏度标校：按“选项”键，标示“灵敏度”发光体点亮，按“确认”键，进入“灵敏度”设置菜单，给传感器通入标准气样（（2.00 %CH流量250mL/min）稳定后，观察显示值是否为 2.00 ，如不是，通过按“ +”或“ - ”键，将显示值设置为 2.00 。
并按确认如需要进行其他设置，继续按“选项”键，如不进行其他设置，按取“消键”退出零点标校：通入纯洁空气，待传感器稳定后，查看传感器是不是显示为 0，如不是，连续按两次“选项”键，标示 “零点”字样发光体点亮，再按“确认”键（按键时间稍微长一些） ，进入“零点”设置菜单，通过按“ + ”或“ - ”键，将显示值设置为目标零点值，零点标校完毕如需要进行其他设置，继续按“选项”键，如不进行其他设置，按取“消键”退出警报点设置：连续按“选项”键，标示“警报点”发光体点亮后，按“确认” ，进入“警报点”设置菜单，默认警报点为 1.00 ，可通过按“ +”或“ - ”键，设置警报点为目标警报点，按“确认” ，完成设置如需要进行其他设置，继续按“选项”键，如不进行其他设置，按取“消键”退出地址设置：当传感器为数字信号传输时，需要给它设置一个地址，以用来与关联设备通讯，设置方法如下：连续按“选项”键，标示“地址”发光体点亮后按“确认”键进入“地址”设置菜单，接着通过按“ +”或“ - ”键进行地址设置，设置完毕，按“确认”键确认如需要进行其他设置，继续按“选项”键，如不进行其他设置，按取“消键”退出当进行以上任一不操作后，忘记按“取消”退出，传感器将在 2 分钟后自动退出，返回测量界面。
现场模拟报警功能：按“选项”键，进入报警点设置功能，确认后，显示警报点再长按“选项”键，进入现场模拟报警状态，此时传感器声、光报警启动按两次“退出”键即退出现场模拟报警状态，回到正常状态现场模拟报警特别说明：当进入现场模拟报警后，若大约超过十分钟无其他操作时，将自动退出退出调节功能：如果不再需要设置其他项目，可按“退出”键退出此设置过程。
