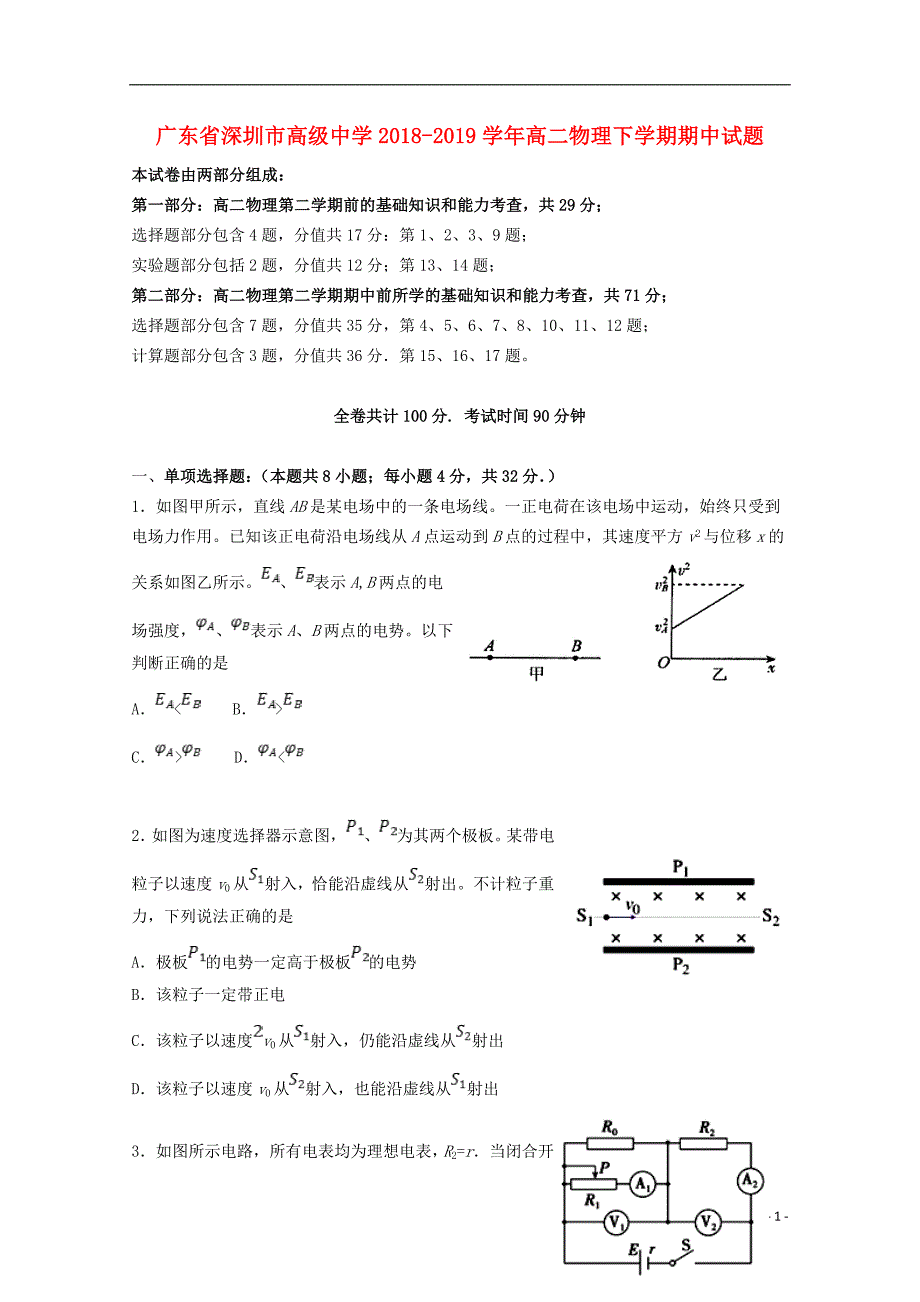

广东省深圳市高级中学2018-2019学年高二物理下学期期中试题本试卷由两部分组成：第一部分：高二物理第二学期前的基础知识和能力考查，共29分；选择题部分包含4题，分值共17分：第1、2、3、9题；实验题部分包括2题，分值共12分；第13、14题；第二部分：高二物理第二学期期中前所学的基础知识和能力考查，共71分；选择题部分包含7题，分值共35分，第4、5、6、7、8、10、11、12题；计算题部分包含3题，分值共36分．第15、16、17题全卷共计100分. 考试时间90分钟一、单项选择题：（本题共8小题；每小题4分，共32分．）1．如图甲所示，直线AB是某电场中的一条电场线一正电荷在该电场中运动，始终只受到电场力作用已知该正电荷沿电场线从A点运动到B点的过程中，其速度平方v2与位移x的关系如图乙所示EA、EB表示A,B两点的电场强度，φA、φB表示A、B两点的电势以下判断正确的是A．EAEBC．φA>φB D．φA<φB2．如图为速度选择器示意图，P1、P2为其两个极板某带电粒子以速度v0从S1射入，恰能沿虚线从S2射出不计粒子重力，下列说法正确的是A．极板P1的电势一定高于极板P2的电势B．该粒子一定带正电C．该粒子以速度2v0从S1射入，仍能沿虚线从S2射出D．该粒子以速度v0从S2射入，也能沿虚线从S1射出3．如图所示电路，所有电表均为理想电表，R2=r．当闭合开关 S，触片 P 向左滑动过程中，四块电表的读数均发生变化，设在滑动过程中 A1、A2、V1、V2 在同一时刻的读数分别是 I1、I2、U1、U2；电表示数的变化量的绝对值分别是△I1、△I2、△U1、△U2，那么下列说法正确的是A．I1 减小，I2 增大 B．U1 增大，U2 减小C．ΔU2ΔI2为定值、ΔU1ΔI2增大 D．电源的输出功率在减小，效率在降低4.扫描隧道显微镜（STM）可用来探测样品表面原子尺度上的形貌。
为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是（ ）5.一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220 V的正弦交流电源上，如图所示．设副线圈回路中电阻两端的电压为U，原、副线圈回路中电阻消耗的功率的比值为k，则( )A．U＝66 V，k＝ B．U＝22 V，k＝C．U＝66 V，k＝ D．U＝22 V，k＝6．关于分子动理论的规律，下列说法正确的是A．分子直径的数量级为10-15mB．压缩气体时气体会表现出抗拒压缩的力是由于气体分子间存在斥力的缘故C．已知某种气体的密度为ρ，摩尔质量为M，阿伏加德罗常数为NA，则该气体分子之间的平均距离可以表示为3MρNAD．如果两个系统分别与第三个系统达到热平衡，那么这两个系统彼此之间也必定处于热平衡，用来表征它们所具有的“共同热学性质”的物理量是内能7．一定质量理想气体的状态经历了如图所示的ab、bc、cd、da四个过程，其中bc的延长线通过原点，cd垂直于ab且与水平轴平行，da与bc平行，则气体体积在A．ab过程中不断增加 B．bc过程中不断减小C．cd过程中不断增加D．da过程中保持不变8．下列说法中正确的有A．单晶体的某些物理性质呈现各向异性，是因为组成它们的原子（分子、离子）在空间上的排列是杂乱无章的B．悬浮在水中的花粉颗粒的布朗运动反映了花粉分子运动的无规则性C．当两薄玻璃板间夹有一层水膜时，在垂直于玻璃板的方向很难将玻璃板拉开，这是由于水膜具有表面张力D．在完全失重的情况下，熔化的金属能够收缩成球形二、多项选择题：（本题共4小题；每小题5分，共20分．全对得5分，选对但不全得3分，有选错的得0分）9．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab=Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知A．三个等势面中，a的电势最高B．带电质点通过P点时的电势能较Q点大C．带电质点通过P点时的动能较Q点大D．带电质点通过P点时的加速度较Q点大10．如图甲所示，导体棒MN置于水平导轨上，PQMN所围的面积为S，PQ之间有阻值为R的电阻，不计导轨和导体棒的电阻．导轨所在区域内存在沿竖直方向的匀强磁场，规定磁场方向竖直向上为正，在0～2t0时间内磁感应强度的变化情况如图乙所示，导体棒MN始终处于静止状态．下列说法正确的是A．在0～t0和t0～2t0时间内，导体棒受到的导轨的摩擦力方向相同B．在0～t0内，通过导体棒的电流方向为N到MC．在t0～2t0内，通过电阻R的电流大小为2SB0Rt0D．在0～2t0时间内，通过电阻R的电荷量为SB0R11．如图所示，图线a是线圈在匀强磁场中匀速转动时所产生的正弦交流电的图像，当调整线圈转速后，所产生的正弦交流电的图像如图线b所示，以下关于这两个正弦交流电的说法中正确的是A．在图中t＝0时刻穿过线圈的磁通量均为零B．线圈先后两次转速之比为3∶2C．交流a的电压有效值为52VD．交流b的电压最大值为5 V12．分子力F、分子势能EP与分子间距离r的关系图线如甲乙两条曲线所示(取无穷远处分子势能EP=0).下列说法正确的是A．乙图线为分子势能与分子间距离的关系图线B．当r=r0时,分子势能为零C．随着分子间距离的增大,分子力先减小后一直增大D． 在r 以下是实验中可供选择的器材A.直流电源E(5V，内阻约0.5Ω)B.电流表A1(0~3A，内阻约0.1Ω)；C.电流表A2(0~0.6A，内阻约1Ω)；D.电压表V1(0~3V，内阻约3kΩ)；E.电压表V2(0~15V，内阻约15kΩ)；F.滑动变阻器R1(0~10Ω，额定电流1A)G.滑动变阻器R2(0~1000Ω，额定电流0.5A)；H.开关、导线等(1)请选用合适的器材，在虚线框中画出电路图，并在图上标出所选器材的符号2)某次读数如图所示，则电流表的读数为___________A，电压表的读数为________V3)实验中根据测得小灯泡两端的电压与通过它的电流的数据描绘出该小灯泡的U-I曲线如图甲所示：根据图甲所作出的小灯泡U-I曲线，可判断图乙中关系图象正确的是___________图中P为小灯泡的功率，I为通过小灯泡的电流)(4)某同学将两个完全相同的这种小灯泡并联接到如图丙所示的电路中，其中电源电动势E=3V，内阻r=3Ω，则此时每个小灯泡的实际功率为__________(结果保留两位有效数字)14．某同学做“测量金属丝电阻率”的实验1)首先，他用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，并求出其平均值作为金属丝的直径d。 其中某次测量如图1所示，这次测量对应位置金属导线的直径为__________mm2)然后他测量了金属丝的电阻实验中使用的器材有：a金属丝(长度x0为1.0m，电阻约5Ω～6Ω)b.直流电源(4.5V，内阻不计)c.电流表(200mA，内阻约1.0Ω)d.电压表(3V，内阻约3kΩ)e.滑动变阻器(50Ω，1.5A)f.定值电阻R1(5.0Ω，1.5A)g.定值电阻R2(10.0Ω，1.0A)h定值电阻R3(100.0Ω，1.0A)i.开关，导线若干该同学实验时的电路图如图2所示，且在实验中两块电表的读数都能接近满偏值，定值电阻应该选__________ (选填“R1”、“R2”或“R3”)；（3）该同学根据测量时电流表的读数Ⅰ、电压表的读数为U，根据图象可以求得金属丝的电阻率为：________(用字母表示出来)4）设法保持金属丝的温度不变，而逐渐减小上述金属丝接入电路的长度x(初始长度为x)，并且让电压表的示数保持不变时，下列图象中正确反映了金属丝电阻消耗的功率P随x变化规律的是__________四、计算题：（本题共3题；第15小题10分，第16小题12分，第17小题14分，共36分．解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）15．如图所示，两根平行光滑金属导轨MN和PQ放置在水平面内，其间距L=2m，磁感应强度B=0.5T的匀强磁场垂直轨道平面向下，两导轨之间连接的电阻R=4.8Ω，在导轨上有一金属棒ab，其电阻r=0.2Ω，金属棒与导轨垂直且接触良好，如图所示，在ab棒上施加水平拉力使其以速度v=5m/s向右匀速运动，设金属导轨足够长。 求：（1）金属棒ab产生的感应电动势和通过电阻R的电流方向；（2）水平拉力F(3)在0～5 s内，通过金属棒ab的电荷量q及电阻R产生的焦耳热Q．16．如图，一端封闭、粗细均匀的U形玻璃管开口向上竖直放置，管内用水银将一段气体封闭在管中当温度为280K时，被封闭的气柱长L=22cm，两边水银柱高度差h=16cm，大气压强p0=76cmHg1)为使左端水银面下降3cm，封闭气体温度应变为多少?(2)封闭气体的温度重新回到280K后，为使封闭气柱长度变为20cm，需向开口端注入的水银柱长度为多少?17．如图所示，水平轨道与半径为r的半圆弧形轨道平滑连接于S点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一块相互正对的水平金属板P、Q，两板间的距离为D．半圆轨道的最高点T、最低点S、及P、Q板右侧边缘点在同一竖直线上．装置左侧有一半径为L的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B的匀强磁场，一根长度略大于L的金属棒一端置于圆环上，另一端与过圆心O1的竖直转轴连接，转轴带动金属杆逆时针转动（从上往下看），在圆环边缘和转轴处引出导线分别与P、Q连接，图中电阻阻值为R，不计其它电阻．右侧水平轨道上有一带电量为+q、质量为12m的小球1以速度v0=25gr2向左运动，与前面静止的、质量也为12m的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P、Q板正对区域间才存在电场．重力加速度为g．(1)计算小球1与小球2碰后粘合体的速度大小v；(2)若金属杆转动的角速度为ω，计算图中电阻R消耗的电功率P；(3)要使两球碰后的粘合体能从半圆轨道的最低点S做圆周运动到最高点T，计算金属杆转动的角速度的范围．深圳高级中学（集团）2018-2019学年高二年级第二学期期中考试（物理答案）一、单项选择题：（本题共8小题；每小题4分，共32分．）12345678CABAACAD二、多项选择题：（本题共4小题；每小题5分，共20分．全对得5分，选对但不全得3分，有选错的得0分）9101112BDBCDBCAD三、实验题：。
以下是实验中可供选择的器材A.直流电源E(5V，内阻约0.5Ω)B.电流表A1(0~3A，内阻约0.1Ω)；C.电流表A2(0~0.6A，内阻约1Ω)；D.电压表V1(0~3V，内阻约3kΩ)；E.电压表V2(0~15V，内阻约15kΩ)；F.滑动变阻器R1(0~10Ω，额定电流1A)G.滑动变阻器R2(0~1000Ω，额定电流0.5A)；H.开关、导线等(1)请选用合适的器材，在虚线框中画出电路图，并在图上标出所选器材的符号2)某次读数如图所示，则电流表的读数为___________A，电压表的读数为________V3)实验中根据测得小灯泡两端的电压与通过它的电流的数据描绘出该小灯泡的U-I曲线如图甲所示：根据图甲所作出的小灯泡U-I曲线，可判断图乙中关系图象正确的是___________图中P为小灯泡的功率，I为通过小灯泡的电流)(4)某同学将两个完全相同的这种小灯泡并联接到如图丙所示的电路中，其中电源电动势E=3V，内阻r=3Ω，则此时每个小灯泡的实际功率为__________(结果保留两位有效数字)14．某同学做“测量金属丝电阻率”的实验1)首先，他用螺旋测微器在被测金属丝上的三个不同位置各测一次直径，并求出其平均值作为金属丝的直径d。
其中某次测量如图1所示，这次测量对应位置金属导线的直径为__________mm2)然后他测量了金属丝的电阻实验中使用的器材有：a金属丝(长度x0为1.0m，电阻约5Ω～6Ω)b.直流电源(4.5V，内阻不计)c.电流表(200mA，内阻约1.0Ω)d.电压表(3V，内阻约3kΩ)e.滑动变阻器(50Ω，1.5A)f.定值电阻R1(5.0Ω，1.5A)g.定值电阻R2(10.0Ω，1.0A)h定值电阻R3(100.0Ω，1.0A)i.开关，导线若干该同学实验时的电路图如图2所示，且在实验中两块电表的读数都能接近满偏值，定值电阻应该选__________ (选填“R1”、“R2”或“R3”)；（3）该同学根据测量时电流表的读数Ⅰ、电压表的读数为U，根据图象可以求得金属丝的电阻率为：________(用字母表示出来)4）设法保持金属丝的温度不变，而逐渐减小上述金属丝接入电路的长度x(初始长度为x)，并且让电压表的示数保持不变时，下列图象中正确反映了金属丝电阻消耗的功率P随x变化规律的是__________四、计算题：（本题共3题；第15小题10分，第16小题12分，第17小题14分，共36分．解答应写出必要的文字说明、方程式和重要的演算步骤．只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）15．如图所示，两根平行光滑金属导轨MN和PQ放置在水平面内，其间距L=2m，磁感应强度B=0.5T的匀强磁场垂直轨道平面向下，两导轨之间连接的电阻R=4.8Ω，在导轨上有一金属棒ab，其电阻r=0.2Ω，金属棒与导轨垂直且接触良好，如图所示，在ab棒上施加水平拉力使其以速度v=5m/s向右匀速运动，设金属导轨足够长。
求：（1）金属棒ab产生的感应电动势和通过电阻R的电流方向；（2）水平拉力F(3)在0～5 s内，通过金属棒ab的电荷量q及电阻R产生的焦耳热Q．16．如图，一端封闭、粗细均匀的U形玻璃管开口向上竖直放置，管内用水银将一段气体封闭在管中当温度为280K时，被封闭的气柱长L=22cm，两边水银柱高度差h=16cm，大气压强p0=76cmHg1)为使左端水银面下降3cm，封闭气体温度应变为多少?(2)封闭气体的温度重新回到280K后，为使封闭气柱长度变为20cm，需向开口端注入的水银柱长度为多少?17．如图所示，水平轨道与半径为r的半圆弧形轨道平滑连接于S点，两者均光滑且绝缘，并安装在固定的竖直绝缘平板上．在平板的上下各有一块相互正对的水平金属板P、Q，两板间的距离为D．半圆轨道的最高点T、最低点S、及P、Q板右侧边缘点在同一竖直线上．装置左侧有一半径为L的水平金属圆环，圆环平面区域内有竖直向下、磁感应强度大小为B的匀强磁场，一根长度略大于L的金属棒一端置于圆环上，另一端与过圆心O1的竖直转轴连接，转轴带动金属杆逆时针转动（从上往下看），在圆环边缘和转轴处引出导线分别与P、Q连接，图中电阻阻值为R，不计其它电阻．右侧水平轨道上有一带电量为+q、质量为12m的小球1以速度v0=25gr2向左运动，与前面静止的、质量也为12m的不带电小球2发生碰撞，碰后粘合在一起共同向左运动，小球和粘合体均可看作质点，碰撞过程没有电荷损失，设P、Q板正对区域间才存在电场．重力加速度为g．(1)计算小球1与小球2碰后粘合体的速度大小v；(2)若金属杆转动的角速度为ω，计算图中电阻R消耗的电功率P；(3)要使两球碰后的粘合体能从半圆轨道的最低点S做圆周运动到最高点T，计算金属杆转动的角速度的范围．深圳高级中学（集团）2018-2019学年高二年级第二学期期中考试（物理答案）一、单项选择题：（本题共8小题；每小题4分，共32分．）12345678CABAACAD二、多项选择题：（本题共4小题；每小题5分，共20分．全对得5分，选对但不全得3分，有选错的得0分）9101112BDBCDBCAD三、实验题：。
