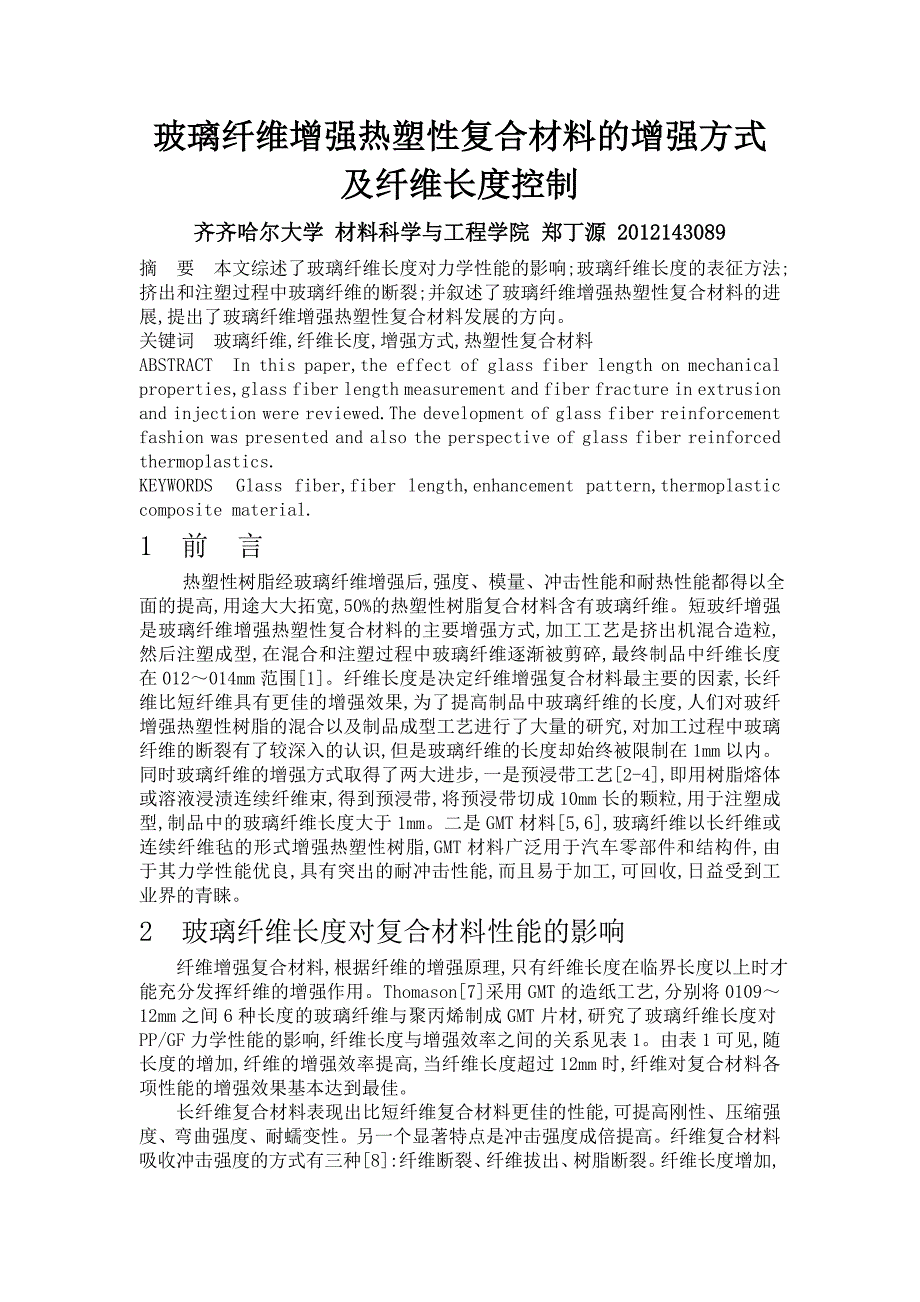

玻璃纤维增强热塑性复合材料的增强方式及纤维长度控制齐齐哈尔大学 材料科学与工程学院 郑丁源 2012143089摘 要 本文综述了玻璃纤维长度对力学性能的影响;玻璃纤维长度的表征方法;挤出和注塑过程中玻璃纤维的断裂;并叙述了玻璃纤维增强热塑性复合材料的进展,提出了玻璃纤维增强热塑性复合材料发展的方向关键词 玻璃纤维,纤维长度,增强方式,热塑性复合材料ABSTRACT In this paper,the effect of glass fiber length on mechanical properties,glass fiber length measurement and fiber fracture in extrusion and injection were reviewed.The development of glass fiber reinforcement fashion was presented and also the perspective of glass fiber reinforced thermoplastics.KEYWORDS Glass fiber,fiber length,enhancement pattern,thermoplastic composite material.1 前 言 热塑性树脂经玻璃纤维增强后,强度、模量、冲击性能和耐热性能都得以全面的提高,用途大大拓宽,50%的热塑性树脂复合材料含有玻璃纤维。
短玻纤增强是玻璃纤维增强热塑性复合材料的主要增强方式,加工工艺是挤出机混合造粒,然后注塑成型,在混合和注塑过程中玻璃纤维逐渐被剪碎,最终制品中纤维长度在012～014mm范围[1]纤维长度是决定纤维增强复合材料最主要的因素,长纤维比短纤维具有更佳的增强效果,为了提高制品中玻璃纤维的长度,人们对玻纤增强热塑性树脂的混合以及制品成型工艺进行了大量的研究,对加工过程中玻璃纤维的断裂有了较深入的认识,但是玻璃纤维的长度却始终被限制在1mm以内同时玻璃纤维的增强方式取得了两大进步,一是预浸带工艺[2-4],即用树脂熔体或溶液浸渍连续纤维束,得到预浸带,将预浸带切成10mm长的颗粒,用于注塑成型,制品中的玻璃纤维长度大于1mm二是GMT材料[5,6],玻璃纤维以长纤维或连续纤维毡的形式增强热塑性树脂,GMT材料广泛用于汽车零部件和结构件,由于其力学性能优良,具有突出的耐冲击性能,而且易于加工,可回收,日益受到工业界的青睐2 玻璃纤维长度对复合材料性能的影响 纤维增强复合材料,根据纤维的增强原理,只有纤维长度在临界长度以上时才能充分发挥纤维的增强作用Thomason[7]采用GMT的造纸工艺,分别将0109～12mm之间6种长度的玻璃纤维与聚丙烯制成GMT片材,研究了玻璃纤维长度对PP/GF力学性能的影响,纤维长度与增强效率之间的关系见表1。
由表1可见,随长度的增加,纤维的增强效率提高,当纤维长度超过12mm时,纤维对复合材料各项性能的增强效果基本达到最佳长纤维复合材料表现出比短纤维复合材料更佳的性能,可提高刚性、压缩强度、弯曲强度、耐蠕变性另一个显著特点是冲击强度成倍提高纤维复合材料吸收冲击强度的方式有三种[8]:纤维断裂、纤维拔出、树脂断裂纤维长度增加,则纤维拔出消耗更多的能量,故有利于冲击强度的提高另外纤维的端部是裂纹增长的引发点,长纤维端部的数量小,也使冲击强度提高长纤维比短纤维增强热塑性塑料的热变形温度也有所提高[9]长纤维的纤维端头较少,填充性能好,长纤维混料在充入模具时相互缠结、翻转和弯曲,而不象短纤维混料那样沿流动方向排列,因此,长纤维混料模塑制品与短纤维混料的同样模塑制件相比,各向同性程度较高,平直度较好,翅曲较小纤维长度并不是决定纤维复合材料性能的唯一因素,树脂对纤维的浸渍状况、纤维在基体中的分布以及纤维与基体的界面结合强度对复合材料的性能都存在重要的影响3 玻璃纤维长度的表征 对玻璃纤维增强热塑性复合材料中的纤维长度进行表征,首先要将玻璃纤维在基体中分离出,一般采用燃烧的方法把基体烧尽,也可用溶剂萃取玻纤。
短玻纤增强热塑性树脂中纤维的长度分布较窄(<1mm),玻璃纤维由基体中分离出后,可直接测定纤维长度;预浸带切粒注塑成型后,制品中玻璃纤维长度分布较宽(1～10mm),一般要对分离出的玻纤先进行分级[10,11],对玻纤分级采用筛分的方法,筛分操作需要在水或丙酮中进行,以保证玻纤水平通过筛孔对玻璃纤维长度的测量有多种方法,其中自动成像分析技术是最快和最有效的[12],自动成像分析法测量纤维长度的速度大约是400根/10min另外Fisa采用粒径分析仪也有效的测量了玻璃纤维的长度[13]要保证数据的有效性,一般每个玻璃纤维级分需要测量几百根到2000根,测量的数目越多,得到的数据越准确纤维长度即可用纤维长度分布的方式表示,也可用平均长度表示纤维的平均长度包括数均长度和重均长度重均长度在讨论纤维增强复合材料的力学性能时比数均长度更具有意义,因为纤维长度一定时,纤维增强复合材料的力学性能主要受到纤维的体积含量影响,而不是纤维的数目重均长度与数均长度的比值是表示纤维长度分布宽度的系数4 加工与成型过程中玻璃纤维的断裂 短玻璃纤维增强热塑性树脂的加工设备有三种[14,15]:单螺杆挤出机、双螺杆挤出机和捏合机。
双螺杆挤出时,一般用连续无捻粗纱为原料,混炼效果好,玻纤和树脂可被最大限度的混均,但是纤维对螺杆的磨损严重,纤维的破碎程度高,因此一般不采用双螺杆挤出机生产用单螺杆挤出机时需用短切玻纤为原料,单螺杆挤出机对纤维的破碎程度相对较低,加工成本三者中最低,短玻纤增强热塑性树脂多采用单螺杆挤出机加工玻璃纤维与热塑性树脂在混合过程,玻璃纤维逐渐被剪碎变短,挤出粒料中纤维长度与初始纤维长度相比大幅度下降对加工过程中纤维断裂现象的研究,弄清楚加工工艺条件和其它各种因素对纤维断裂的影响,对于降低玻纤的断裂程度、控制玻纤长度具有重要意义 纤维的断裂是由以下三方面的相互作用造成的:纤维/纤维、纤维/机械、纤维/聚合物对玻纤断裂的影响因素有[16]:纤维含量、短切纤维的初始长度、玻纤与树脂的混合方式、玻纤的加料方式、聚合物熔体粘度、以及混合设备和混合工艺对于不同的聚合物基体和不同的加工设备,各种因素的影响程度是不同的随玻纤含量的增加,玻纤在加工过程中的断裂程度增加,特别对于大长径比的纤维[17]Stade[18]研究了玻纤含量分别为30%和60%(Wt)的尼龙66在捏合机中的混合过程,Chui和Shyu[19]用单螺杆挤出机混合玻纤含量分别为15%和25%(Wt)的聚丙烯,Fisa用Brabender塑化仪混合玻纤与聚丙烯,都得出这样的结论。
但是vonTurkovich和Erwin用单螺杆挤出机混合PS和玻纤,玻纤含量(Vol)在1%～20%之间时,玻纤含量对挤出粒料中的玻纤长度不存在明显影响以上这些研究表明,玻纤含量增加,纤维/纤维之间的相互作用增加,使纤维的断裂程度增加,但是玻纤含量并不是影响纤维断裂的主要因素,在某些情况下影响程度较低或不明显短切玻纤可以切成各种长度与树脂挤出混合,玻纤的初始长度对最终粒料中纤维的长度影响很小Gupta[20]等人将两种30%(Wt)的玻纤增强PP粒料经单螺杆挤出机第二遍混合,一种粒料是短玻纤增强PP,粒料中玻纤长度是015mm;另一种是预浸带切粒,切粒中玻纤长度9mm挤出机挤出后得到的粒料中,玻纤长度分别为014mm和1mm聚合物熔体粘度对纤维的断裂存在明显的影响Fisa用熔融指数分别是12,4,018的PP为基体与玻纤在Braben2der塑化仪中混合,发现随熔体粘度的升高,玻纤长度明显下降,温度升高,熔体粘度下降,玻纤长度增加Von Turkovich和Erwin用312mm短切玻纤与PS通过单螺杆挤出机混合,研究了玻纤在挤出机中的断裂过程,玻纤在螺杆各段的纤维长度见表2从中看出,玻纤的断裂主要发生在挤出机的熔融段,在压缩段和混合段也发生一定程度的断裂。
因此许多研究者指出,纤维/聚合物熔体之间的相互作用是玻纤断裂的主要原因,聚合物熔体在流动过程中对玻纤存在剪切力的作用,这种剪切力使玻纤剧烈被剪断Forgas和Mason[21]提出了直的纤维在聚合物熔体剪切作用下发生断裂的临界剪切应力,γ是剪切速率,η是熔体粘度,E是玻纤的弯曲模量,L/D是玻纤长径比Salinas和Pittman[22]用玻纤通过实验证明了该公式的正确性玻纤与树脂粉末或者树脂粒料经单螺杆挤出机造粒后,纤维的长度存在差别,与粉末混合得到的玻纤长度大于与树脂颗粒混合这是由于玻纤与颗粒混合,在挤出机熔融段树脂还未完全熔融时,螺杆的剪切力较高,玻纤容易发生断裂将玻纤在树脂熔融后,直接加入到熔体中,这种玻纤进粒方式对玻纤长度影响不大,这也是因为玻纤的断裂主要由于聚合物熔体的剪切作用提高螺杆转速,玻纤的断裂略有增强,但影响不大短玻纤增强热塑性树脂经挤出机造粒后,通过注塑机注塑成型,预浸带切粒也由注塑机注塑成型,在注塑过程中玻维纤也发生断裂Bailey的研究表明[11]:柱塞式或螺杆式注塑机对玻纤的断裂差别不明显,对于螺杆式注塑机,背压和注射速度对玻纤的断裂存在影响,背压低、注射速度慢有利于制品中纤维长度的提高。
另外在注塑过程中,玻纤含量对玻纤断裂的影响比较复杂,短玻纤(SFT)和长玻纤(LFT)增强热塑性树脂注塑后,制品中玻纤长度见表3短玻纤增强热塑性树脂在挤出机混合过程中纤维被剪碎,得到的粒料中纤维的长度很小,在注塑过程中纤维的长度略有下降,最终制品中的长度在012～014mm范围内通过优化加工工艺和改善挤出机螺杆结构,玻纤长度有一定程度的提高,但始终不能超过1mm预浸带切粒在注塑过程中纤维长度下降很多,纤维长度分布较宽,制品中的纤维数均长度在1～3mm范围内,重均长度在2～6mm范围内[23]本研究室通过流化床粉末浸渍工艺制成玻纤增强聚丙烯预浸带,将预浸带切成各种长度的颗粒,注塑成型,预浸带切粒的长度即是纤维的初始长度,研究了预浸带的初始长度与制品中纤维长度的关系,发现随预浸带颗粒长度的增加,制品力学性能提高,制品中的纤维长度增加制品中玻璃纤维的长度还与模具的模口大小有关,模口越大,纤维长度越大另外,纤维长度在注塑制品中是不均匀的,在制品中心处的玻纤较长5 长玻纤增强热塑性复合材料的进展较长玻璃纤维增强热塑性复合材料根据玻璃纤维增强方式的不同,分为短玻纤(SFT)、长玻纤(LFT)和玻璃纤维毡(GMT)增强三种类型。
SFT是玻纤增强热塑性复合材料的主要品种,但是短纤维增强复合材料不适用于对材料性能要求更高的场合GMT是连续纤维或者长纤维增强热塑性复合材料,LFT的玻纤长度也可控制在4mm以上,这两者在性能上比SFT有了很大进步,而且与玻纤增强热固性复合材料相比(SMC、BMC),具有加工工艺简单,无环境污染,可回收利用等特点,因此LFT和GMT越来越受到人们重视目前,LFT和GMT是玻纤增强热塑性复合材料研究和发展的两个主要方向,力求材料性能提高,成本降低5.1 LFT加工工艺的进展传统的LFT工艺是预浸带工艺,包括熔融浸渍、溶液浸渍和粉末浸渍等预浸带工艺复杂,而且成本较高,限制了LFT的应用有研究者提出了直接注塑法生产LFT制品,即将干混的玻纤与热塑性树脂直接通过注塑机注塑成制品,这样就不需要预浸带工艺了Truckenmüller和Fritz[24]直接将连续无捻粗纱引入一台普通注塑机,在注塑机上安装了一个塑化单元,直接注塑成型的玻纤增强nylon616的制品中纤维长度与预浸带切粒注塑制品相近,制品力学性能也基本一致TakeshiMoriwaki用短切玻纤与nylon616直接注塑,所用注塑机的螺杆和料筒是特殊设。
