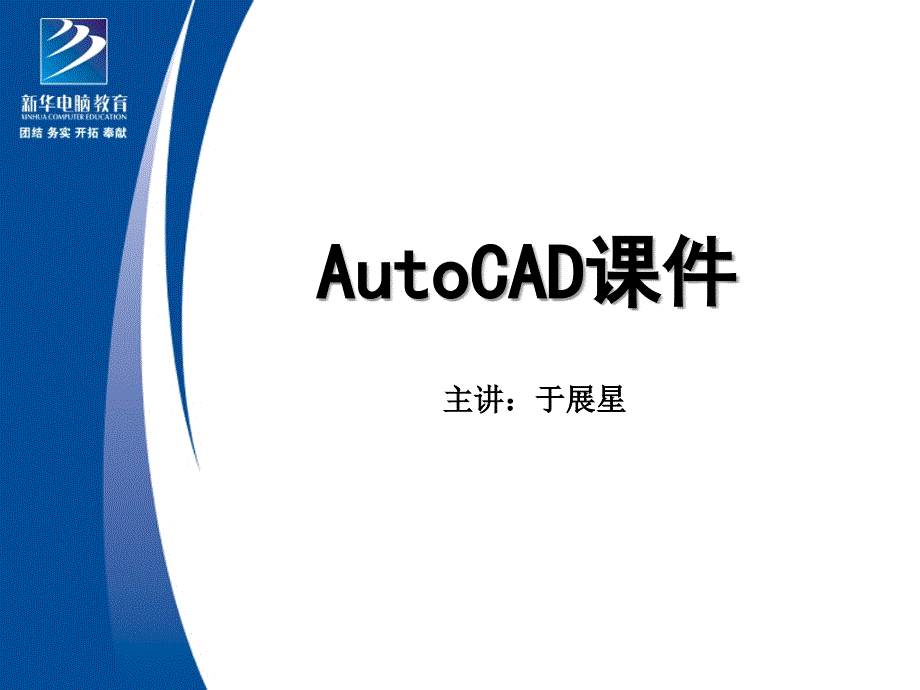

AutoCAD课件主讲：于展星《AutoCAD》课程内容第1章 认识AutoCAD 第2章 绘图前的准备 第3章 基本绘图方法 第4章 基本编辑方法 第5章 显示与查询 第6章 图层、线型、线宽和颜色 第7章 文字编辑 第8章 图块与属性 第9章 创建标注 第10章 创建三维模型 第11章 三维模型的编辑与修改 第12章 布局、页面设置和打印第一章 认识AutoCAD 本章目标一.AutoCAD简介二.AutoCAD的安装与启动三.AutoCAD的工作界面四.图形文件的管理一.AutoCAD简介1、AutoCAD的含义AutoCAD是美国Autodesk公司开发的一款 计算机辅助设计绘图软件，其英文名全称是（ Automatic Computer Aided Design)，含义是 自动计算机辅助设计 2、AutoCAD的广泛应用广泛应用于工程设计中，尤其在航空航天 、机械、船舶、建筑、水利、电子、室内设计、 化工、美工、轻纺、地理、气象等行业发挥了其 强大的绘图及设计方面的能力并取得了丰硕的 成果和巨大的经济效益它从1982年12月研发的第一 款AutoCAD1.0至今AutoCAD2009， 先后经历了十余次的重大改进， 版本进行了相应的升级，功能得 到了不断完善。
目前，市面上出现了许多以 AutoCAD作为平台的建筑专业设 计软件，如天正、ABD、建筑之 星、圆方、华远和容创达等要 熟练运用这些专业软件，首先必 须熟悉和掌握AutoCAD 该软件还能与Photoshop、 3dsmax、Lightscape等相结合， 从而制作出极具真实感的三维透 视和动画效果使用AutoCAD 绘制的二维零件图使用AutoCAD 绘制的三维装配图使用AutoCAD 绘制的别墅立面图使用AutoCAD 绘制的别墅立面图3、CAD强大的功能强大的绘图和编辑功能精确的计算功能与其它软件的兼容性二.AutoCAD的安装与启动1.AutoCAD2004的安装:序列号:000-00000000 or 400-123456781）启动setup.exe，选择install完成安装2）将附件中adesk.reg导入注册表3）将附件中LICPATH.LIC到Acad2004的安装目录 ，如C:\Program Files\AutoCAD 20044）启动AutoCAD 2004，OK！n2.AutoCAD2006的安装:n 1) 用序列号191-75444444进行安装n 2) 装完后运行autocad 2006，会要求你进行激 活。
记下申请码（共7组），然后运行注册机 Keygen.exe，在“Request Code:”中输入刚才的 申请码，就可以得到激活码Activation code（共 4组）n 3) 返回autocad 2006激活界面，选择“输入激活 码”，按“下一步”，在“产品作者所在的国家/地区” 中选“中国”，输入刚才生成的4组激活码，按“下 一步”，完成注册2 2、、AutoCADAutoCAD的启动与退出的启动与退出（一）启动的（一）启动的4 4种方法：种方法：1）双击桌面上图标2 2）开始菜单中单击）开始菜单中单击AutoCADAutoCAD程序选项程序选项3 3）在）在AutoCADAutoCAD的安装目录里，单击的安装目录里，单击 acad.exeacad.exe4 4）双击后缀名为）双击后缀名为“ “. .dwgdwg” ”的文件的文件（二）退出的（二）退出的4 4种方法：种方法：1）单击标题栏最右端的【关闭】按钮 2）执行【文件】→【退出】菜单命令3）按键盘上的【Alt+F4】键或【Ctrl+Q】键4）在命令行中执行EXIT或QUIT命令1.工具选项板：是AutoCAD2004的新增功能， 在其中放置了常用的块和图案填充。
当用户需要向当前图形中添加这些块 或图案时，只需从工具选项板中将所 需的拖至当前图形中，然后再对块进 行旋转或缩放即可，大大方便了用户 的操作打开方式：工具（工具选项板 窗口）/ctrl+3/标准工具栏中图标形 式三.AutoCAD的工作界面1）标题栏包括图标、版本和当前运行的文件名称 2）菜单栏指一组相关的命令或程序选项归纳而成的一个 下拉列表 3）工具栏为AUTOCAD中最简单方便的实用工具，是一些启 动命令的工具按钮分为固定工具栏、浮动工具 栏等. 4）绘图区域绘图区域没有边界，可绘制任意大的图形利 用缩放可使绘图区域无限增大或缩小2.AutoCAD的工作界面：5）命令窗口通过此窗口输入绘图命令，与菜单和工具栏按 钮等效命令行显示命令执行过程中的命令选项、系统操作 方法、操作参数以及一些错误信息等命令窗口默认为三行，可通过鼠标拖动来显示 更多的命令信息或按F2键来查询历史命令 注意:1) [ ]中以“/”隔开的内容为该命令下的各个选项 2) 里的值是当前值，按【Enter】采用该值 3)退出正在执行的命令，【Esc】键 4) 命令的简化形式，如画圆的命令为C6）状态栏左侧显示十字光标位置的坐标值，可查询特 殊几何点的坐标位置。
坐标显示快捷键可按F6打开 和关闭右侧为辅助绘图工具标题栏菜单栏“标准”工具栏“对象特性” 工具栏“绘图”工具栏“修改”工具栏命令行绘 图 区 域坐标系图标模型选项卡布局选项卡十字光标状态栏四.图形文件的管理1、在AUTOCAD中命令的四种操作方法1）菜单栏的操作：使用下拉菜单2）工具栏的操作：使用工具栏按钮3）命令行的操作：在命令行输入命令4）快捷键的操作：许多快捷键与其它应用软件 用法一样，如复制、粘贴等绘图及编辑、修改命令一般用其英文的开头 几个字母2、图形文件的管理 1）打开图形a.文件/打开b.工具栏中的命令按钮 c.命令行中输入opend.快捷键 Ctrl+o2)新建文件:a.文件/新建b.工具栏中新建按钮 c.命令行输入newd.快捷键Ctrl+N 注:选择创建新图形的单位公制和英制 公制：我国通用单位的标准，包括 km,m,cm,mm等英制：美国、英国等西方国家通用的单位标 准，包括英尺、英寸等1英寸=25.4mm 1寸=33.33……mm3)保存文件a.文件/保存b.工具栏保存按钮c.命令行输入saved.快捷键Ctrl+Se.默认的图形文件的扩展名为.dwg样板文件格式.dwt3、命令的重复、撤销和终止1)命令的重复a.按回车键或空格键b.右键点击选项中的重复命令c.多次重复同一命令可输入multiple后输入 要重复的命令，直至按Esc键结束2)命令的撤销a.菜单栏中编辑/放弃b.工具栏按钮c.用U取消上一次操作d.用UNDO放弃多次操作e.Ctrl+Z 3)命令的终止a.按Esc可取消或终止命令b.按回车键终止c.右键终止d.右键点击确认。
