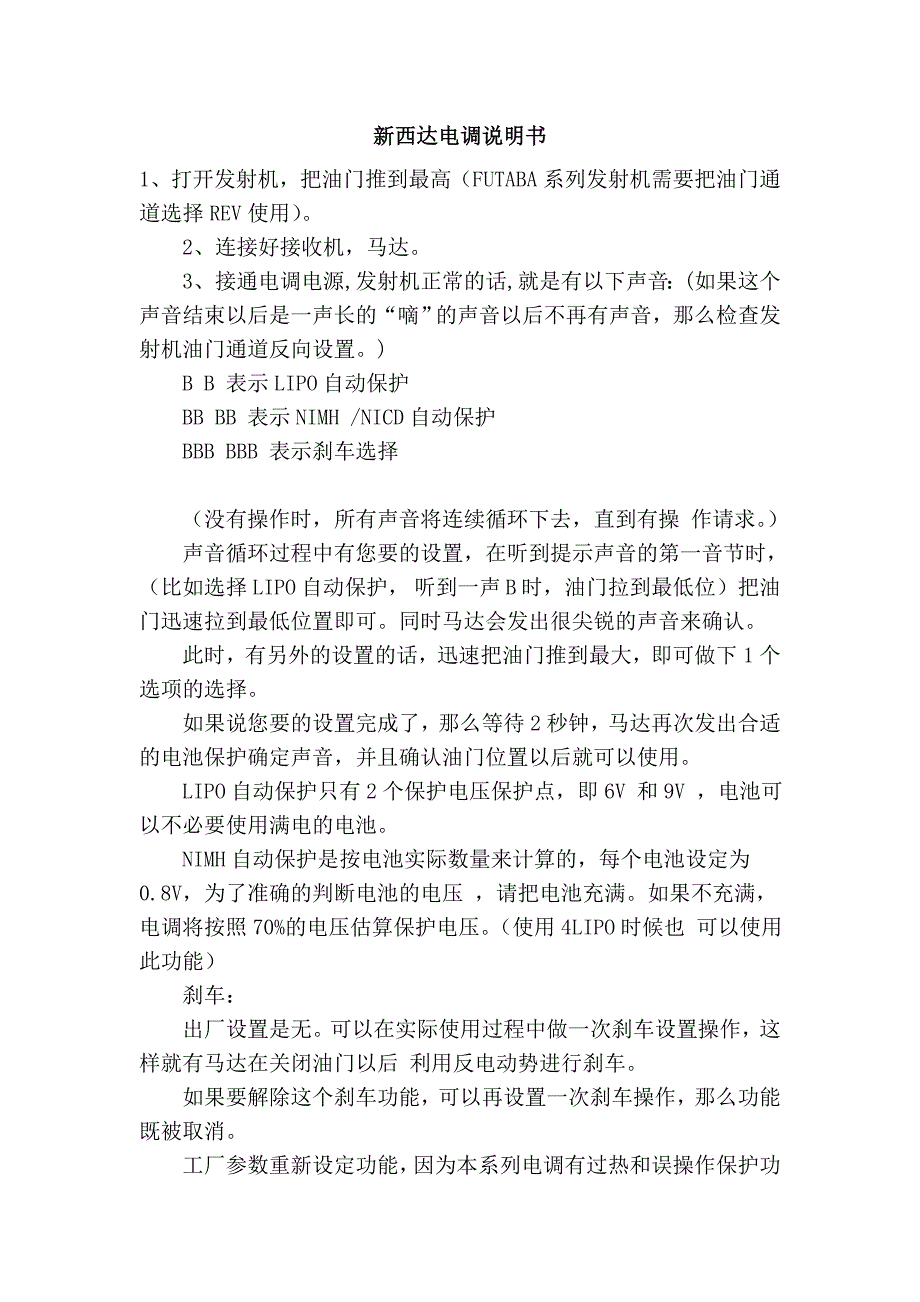

新西达电调说明书

新西达电调说明书新西达电调说明书1、打开发射机，把油门推到最高（FUTABA 系列发射机需要把油门通道选择 REV 使用） 2、连接好接收机，马达3、接通电调电源,发射机正常的话,就是有以下声音：(如果这个声音结束以后是一声长的“嘀”的声音以后不再有声音，那么检查发射机油门通道反向设置)B B 表示 LIPO 自动保护BB BB 表示 NIMH /NICD 自动保护BBB BBB 表示刹车选择（没有操作时，所有声音将连续循环下去，直到有操 作请求声音循环过程中有您要的设置，在听到提示声音的第一音节时，（比如选择 LIPO 自动保护， 听到一声 B 时，油门拉到最低位）把油门迅速拉到最低位置即可同时马达会发出很尖锐的声音来确认此时，有另外的设置的话，迅速把油门推到最大，即可做下 1个选项的选择如果说您要的设置完成了，那么等待 2 秒钟，马达再次发出合适的电池保护确定声音，并且确认油门位置以后就可以使用LIPO 自动保护只有 2 个保护电压保护点，即 6V 和 9V ，电池可以不必要使用满电的电池NIMH 自动保护是按电池实际数量来计算的，每个电池设定为0.8V，为了准确的判断电池的电压 ，请把电池充满。

如果不充满，电调将按照 70%的电压估算保护电压 （使用 4LIPO 时候也 可以使用此功能）刹车：出厂设置是无可以在实际使用过程中做一次刹车设置操作，这样就有马达在关闭油门以后 利用反电动势进行刹车如果要解除这个刹车功能，可以再设置一次刹车操作，那么功能既被取消工厂参数重新设定功能，因为本系列电调有过热和误操作保护功能，如果发现你的电调加速 ，或者转向，或者是油门曲线等任何特性和新的时候有如何变化，那么可以做一次工厂参数 设置，以重新获取最高性能开机是 B 的一声长音，表示电调在 LIPO 自动保护状态，BBB 三声，表示 NIMH /NICD 自动保护状态极限使用：持续电流 30A，瞬间 35A ，40A 持续 10 秒外型尺寸/重量：32 X 24 X 7（mm） 13 克（不含线）20 克（含线）电压范围：4V-16V电池数量：4-12NIMH2-3LIPO（4LIPO 不允许使用 BEC 输出）BEC 输出：连续 2A， （瞬间 3A）2LIPO 4-5 微型舵机3LIPO 3-4 微型舵机保护功能：自动选择 2-3LIPO,分别保护电压是 6V/9V；自动选 NIMH，每节保护电压是 0.8V；安全启动，油门位置不对禁止启动；温度保护，110 度表面温度停机；失控保护，无信号 1 秒以后停机。

性能描述：转速上限，2 极内转高达 300000 转，12 极外转 50000 转，14极外转 42000 转8KHz PWM 控制，使用转速控制曲线自动油门适应，适合更多遥控设备使用 BEC，MCU 分离电源供应，工作更稳定今天试了下我的 20A 电调，大致明白了设置方法：1）控开机，油门推至最大2）电调加电，这时电调会进入设置程序，循环发出以下设置声音：B－B－BB－BB－BBB－BBB－B－B－BB－BB－BBB－BBB.......其中，B 表示准备设置锂电保护，BB 表示准备设置镍电保护，BBB 表示准备设置刹车3）当听到你所需要设置的项目音响的第一声时，油门迅速拉到最小，电调会发出长 B——表示设置成功4）如果此时你迅速再把油门推到最大，电调又进入 2）步骤，继续设置其它项目5）如果油门拉到最小，电调发出长 B——后，你在 2 秒内不动油门，电调将进入加电自检程序，并发出自检成功声音6）加电自检声音：B——表示已经设置锂电保护BBB 表示已经设置镍电保护7）电调加电时，只有你的遥控油门在最小状态时才会自检成功，否则会进入设置程序。
