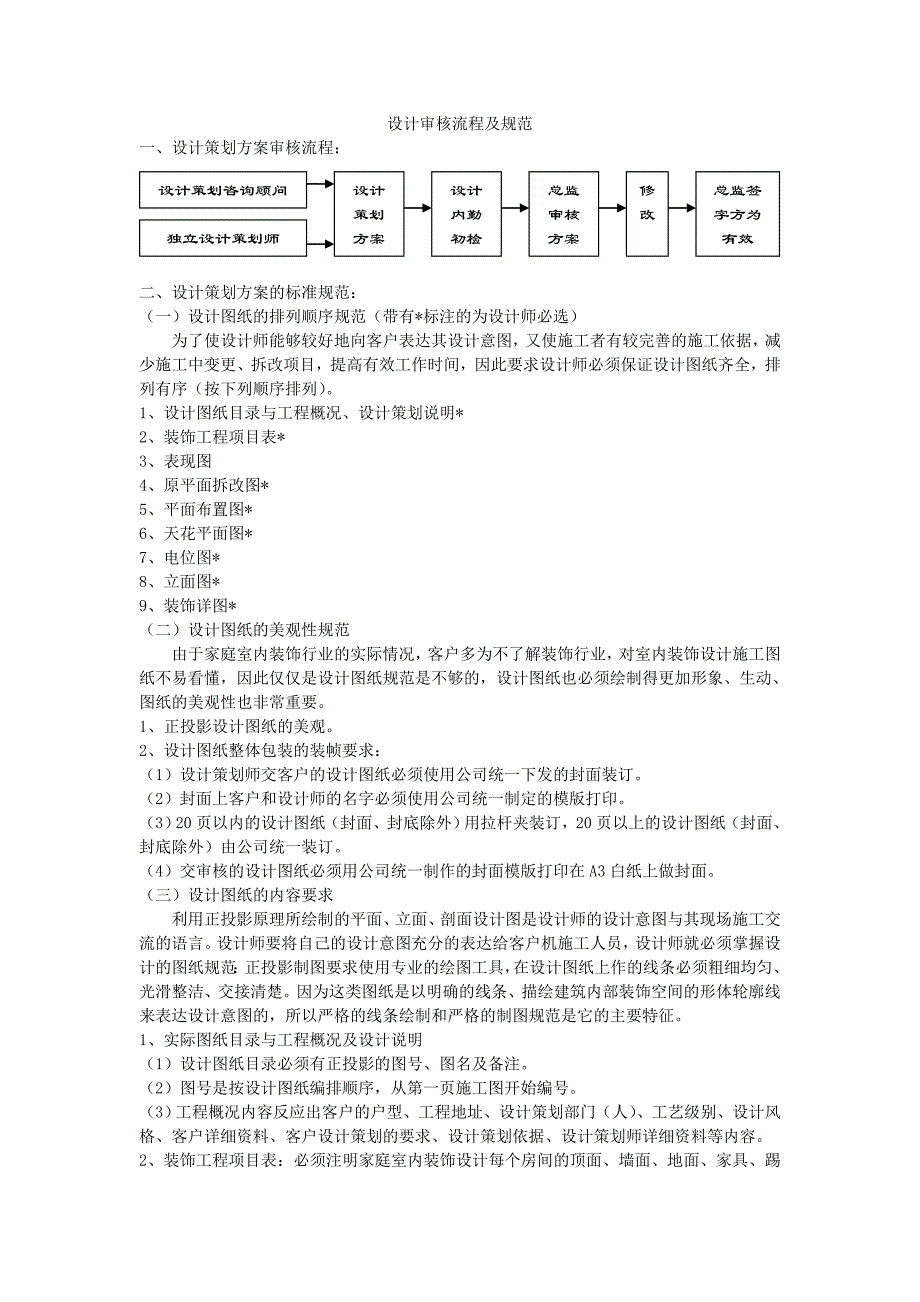

设计审核流程及规范 一、设计策划方案审核流程：设计策划咨询顾问独立设计策划师设计 策划 方案设计 内勤 初检总监 审核 方案修 改总监签 字方为 有效二、设计策划方案的标准规范： （一）设计图纸的排列顺序规范（带有*标注的为设计师必选） 为了使设计师能够较好地向客户表达其设计意图，又使施工者有较完善的施工依据， 减少施工中变更、拆改项目，提高有效工作时间，因此要求设计师必须保证设计图纸齐全， 排列有序（按下列顺序排列） 1、设计图纸目录与工程概况、设计策划说明* 2、装饰工程项目表* 3、表现图 4、原平面拆改图* 5、平面布置图* 6、天花平面图* 7、电位图* 8、立面图* 9、装饰详图* （二）设计图纸的美观性规范 由于家庭室内装饰行业的实际情况，客户多为不了解装饰行业，对室内装饰设计施工 图纸不易看懂，因此仅仅是设计图纸规范是不够的，设计图纸也必须绘制得更加形象、生 动、图纸的美观性也非常重要 1、正投影设计图纸的美观 2、设计图纸整体包装的装帧要求： （1）设计策划师交客户的设计图纸必须使用公司统一下发的封面装订 （2）封面上客户和设计师的名字必须使用公司统一制定的模版打印。
（3）20 页以内的设计图纸（封面、封底除外）用拉杆夹装订，20 页以上的设计图纸（封 面、封底除外）由公司统一装订 （4）交审核的设计图纸必须用公司统一制作的封面模版打印在 A3 白纸上做封面 （三）设计图纸的内容要求 利用正投影原理所绘制的平面、立面、剖面设计图是设计师的设计意图与其现场施工 交流的语言设计师要将自己的设计意图充分的表达给客户机施工人员，设计师就必须掌 握设计的图纸规范：正投影制图要求使用专业的绘图工具，在设计图纸上作的线条必须粗 细均匀、光滑整洁、交接清楚因为这类图纸是以明确的线条、描绘建筑内部装饰空间的 形体轮廓线来表达设计意图的，所以严格的线条绘制和严格的制图规范是它的主要特征 1、实际图纸目录与工程概况及设计说明 （1）设计图纸目录必须有正投影的图号、图名及备注 （2）图号是按设计图纸编排顺序，从第一页施工图开始编号 （3）工程概况内容反应出客户的户型、工程地址、设计策划部门（人） 、工艺级别、设计 风格、客户详细资料、客户设计策划的要求、设计策划依据、设计策划师详细资料等内容2、装饰工程项目表：必须注明家庭室内装饰设计每个房间的顶面、墙面、地面、家具、踢 脚、门窗及套的材质、品牌、规格、颜色，以便客户及观者对装饰的主材和建议的色彩、 配饰思路更清晰。
3、表现图：表现图（计算机表现图或手绘表现图）必须要有图名，总设计师、设计师主任、 高级设计师必须绘制一张或一张以上，设计师是否绘制可根据自己的实际需要而定 4、原平面拆改图 （1）拆改图必须详细注明量房尺寸； （2）若原墙体、门、窗有改动，设计师必须标明改动前后的位置，改动墙体要用统一的标 识来表示 5、平面布置图 （1）平面图应在建筑物的门、窗洞口处，水平剖切俯视图内应包括剖切面及投影方向可 见的建筑构造 （2）平面图必须标注清楚立面标识、房间名称、地面材料（包括块料尺寸、规格） 、主要 家具及家电平面布置图（电视、冰箱、洗衣机、空调） 6、天花平面图 （1）天花平面图为实施施工后的镜像 （2）必须标有天花的细部尺寸，标高及所使用的材料名称 （3）要在图上标明灯具位置，并标明灯的名称或灯具图例 （4）木做及复杂造型顶，应有剖切图，并注明剖切位置 7、电位图： （1）电位走线只需标明开关与灯位的控制关系，线形宜用细圆弧线，各种强弱电的插座走 线不需标明 （2）要有详细的开关（一联、双联、多联） 、电源插座、插座、电视插座、空调插座、 配电箱等图标及位置（插座高度未注明的一律距地面 300mm，有特殊要求的要在插座旁标 明标高） 。
8、立面图 （1）各种立面图应按正投影原理所绘制 （2）立面图应包括投影方向可见的建筑、家具、家电的外轮廓和构造图、墙面做法、材料 做法及细部尺寸 （3）各种立面尚不能表达清楚地要做剖切图剖切图的剖切位，应根据设计图纸的用途或 设计的深度选择能放映全貌特征以及有代表性的部位剖切 （4）剖面图包括剖切面和投影方向可见的施工构造、材料及尺寸标注 9、装饰详图： （1）门窗、家具等制作部分的平、立、剖面图 （2）家具图制作部分必须有平、立、剖面图，家具立面图要有拉手位置示意图 （3）图样中某一部位或构造，需重点索引节点详图踢脚板、哑口、门窗套等应有剖面图四）图纸具体要求： 1、图纸设计必须符合施工规范要求，必须具有可施工性 2、所有施工图必须标明比例（包括电脑绘图） 3、利用正投影原理绘制的图纸严禁铅笔盒、和徒手绘图 4、上交公司单子的所有签字项目须用原始签字，并要求用签字笔或钢笔填写，正式设计师 以上级别设计师必须向公司上交原图 5、手写的说明性文字需要使用仿宋体或方块字（电脑标注应用标宋或仿宋体） 6、交图时限：要求设计师将图纸、报价、合同、补充条款等文件资料在签单次日 17：30 前一次性交齐，图纸允许在签单后第三日的 17：30 前一次性交齐。
（五）设计图纸的其他规范要求 1、设计图纸幅面：A3（297mm×420mm）,使用公司统一印制的标准 A3 图纸 2、图纸选用比例如下：图纸名称常用比例可用比例平面图、天花平面图、电位图1：501：100立面图（包括剖面图）装饰详图（包括家具 制作部分的平、立、剖面图）1：201：30，1：10装饰详图（细部节点）1：10，1：51：4，1：3，1：2，1：1装饰详图（标准门窗及大样）1：201：10，1：303、线形及宽度的规定： （1）线形宽度标准： （1）1、粗实线：b（6—0.8mm） （1）2、中实线、中虚线：0.5 b （0.3 mm） （1）3、细实线、细虚线：0.35 b （0.2 mm） （2）各种线形的运用： （2）1、粗实线： （2）1、1、用于平、立、剖面及详图中剖切墙体的主要结构轮廓线； （2）1、2、立面图的外轮廓及地平线、剖切符号、详图符号、图面标志、图名等 （2）2、中实线：平、立、剖面图及详图中物体的主要结构轮廓线 （2）3、细实线：平、立、剖面图中可见的次要结构轮廓线，电位图中开关与灯位的控制 关系线，标注尺寸、折断线、图列线、索引图标、标高图标等。
（2）4、细虚线：家具图中不可见的隔板，门窗的开启方式及图例线等 （2）5、点划线：中心线、对称线、定位轴线 （2）6、折断线：不需画全的断开界限 （2）7、引出线：用于对各种需要说明的部位详细说明 4、尺寸标注： （1）尺寸线及尺寸界限应以细实线绘制，尺寸起止符号的斜短线，应以中粗线绘制，长度 为 2—3mm，并与尺寸右方成 45 度角 （2）尺寸线应与被注长度平行，两端不宜超出尺寸界限，尺寸界限应与尺寸线垂直 （3）尺寸数字应注写在尺寸线读数上方的中部，数字间不要有逗号，相邻的尺寸数字如注 写位置不够，可错开或引出注写 （4）标注数字以毫米为单位，标注精度为整数 5、标高表示方法： （1）标高以室内地面作正负 0 的位置，用于天花图中不同吊顶表面距地面高度的表示，用 于平面图中室内地台、阳台、厨卫地面等不同高度的表示 （2）标高以米为单位，其数字的小数点后保留 3 位数 6、折断线：当一个图形的某一部分需要在图面上表现出来，而其余部分不需表现时，其断 开界限就用折断线来表示 7、引出线： （1）对图形表达不完善的部位需要引出说明的线形引出线应采用细直线，不应用曲线 （2）索引详图的引出线，应对准圆心；当同时索引几个相同部分时，各引出线应保持平行。
3）多层构造引出线，必需通过被引得各层，并须保持垂直方向被引注说明的层次，需 用小圆点表示 8、剖切的表示方法： （1）整体性剖切： （1）1、沿图面上下方或左右方，进行整体性的剖切剖切线尽量不穿越图面上的线条， 当剖切线需要转折时，以一次为限； （1）2、详图标志：在剖切图的图下方注明剖切图标及比例即可 （2）局部剖切：借鉴整体剖切 9、其他： （1）字体要求：图纸中说明性文字字体高度为 3—4mm，图名字体高度为 5--7mm，标注数 字字体高度为 3 mm （2）图纸名称的表示：应有图名、比例（字体高度是图名的一半） ，图名下面的粗实线、 细实线两道线，长度与字体对齐，两线相距 2 mm （3）平面图中方向性图标：用于平面图 中各立面的标识，放置在平面图的左或右下方。
