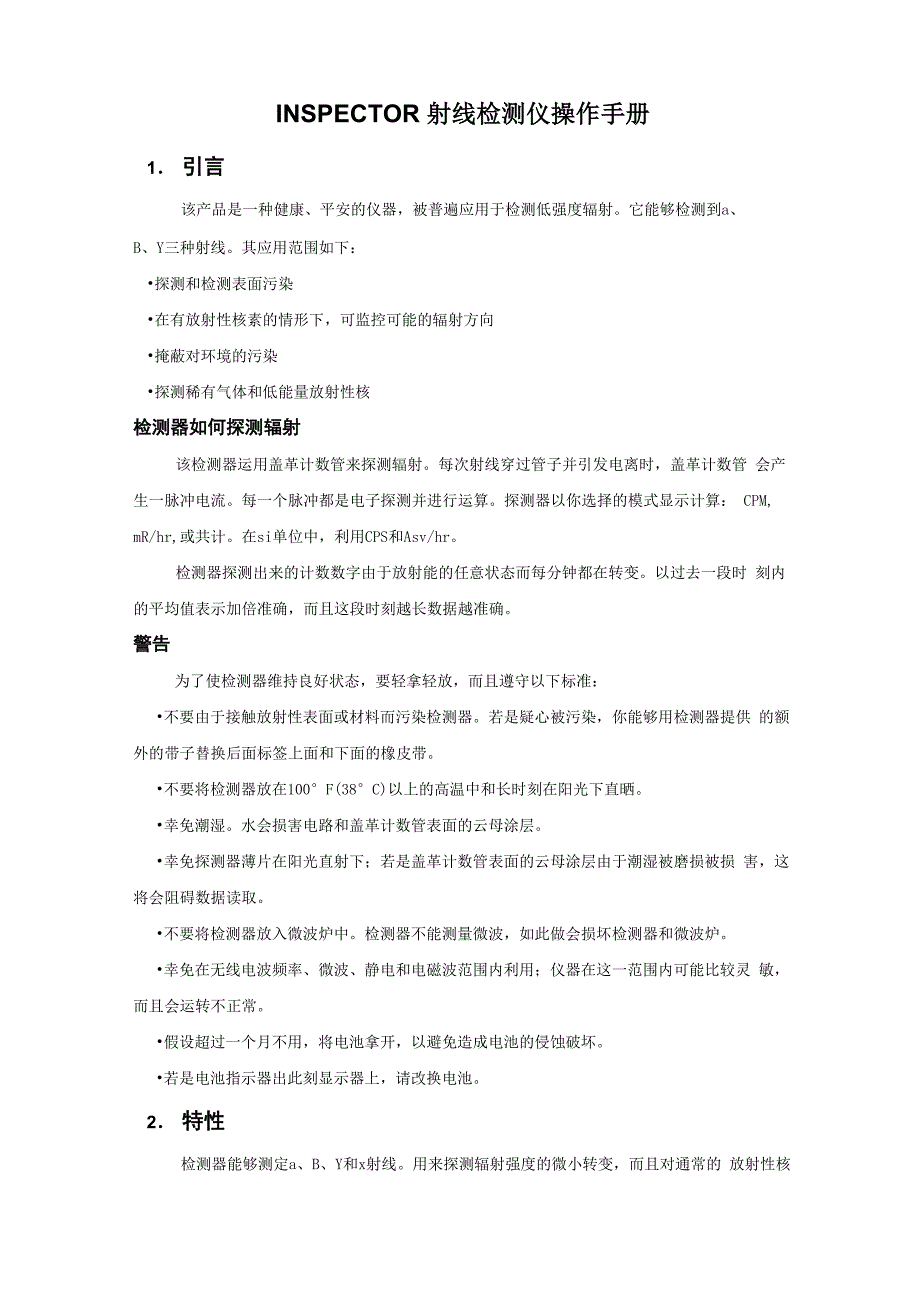

INSPECTOR 射线检测仪操作手册1． 引言该产品是一种健康、平安的仪器，被普遍应用于检测低强度辐射它能够检测到a、B、Y三种射线其应用范围如下：•探测和检测表面污染•在有放射性核素的情形下，可监控可能的辐射方向•掩蔽对环境的污染•探测稀有气体和低能量放射性核检测器如何探测辐射该检测器运用盖革计数管来探测辐射每次射线穿过管子并引发电离时，盖革计数管 会产生一脉冲电流每一个脉冲都是电子探测并进行运算探测器以你选择的模式显示计算： CPM, mR/hr,或共计在si单位中，利用CPS和Asv/hr检测器探测出来的计数数字由于放射能的任意状态而每分钟都在转变以过去一段时 刻内的平均值表示加倍准确，而且这段时刻越长数据越准确警告为了使检测器维持良好状态，要轻拿轻放，而且遵守以下标准：•不要由于接触放射性表面或材料而污染检测器若是疑心被污染，你能够用检测器提供 的额外的带子替换后面标签上面和下面的橡皮带•不要将检测器放在100°F(38°C)以上的高温中和长时刻在阳光下直晒•幸免潮湿水会损害电路和盖革计数管表面的云母涂层•幸免探测器薄片在阳光直射下；若是盖革计数管表面的云母涂层由于潮湿被磨损被损 害，这将会阻碍数据读取。
•不要将检测器放入微波炉中检测器不能测量微波，如此做会损坏检测器和微波炉•幸免在无线电波频率、微波、静电和电磁波范围内利用；仪器在这一范围内可能比较灵 敏，而且会运转不正常•假设超过一个月不用，将电池拿开，以避免造成电池的侵蚀破坏•若是电池指示器出此刻显示器上，请改换电池2． 特性检测器能够测定a、B、Y和x射线用来探测辐射强度的微小转变，而且对通常的 放射性核有很高的灵敏度这一节简单的介绍检测器的功能关于更多的如何利用检测器，请看第三章“操作 检测器计数电离情形并将结果显示在液晶显示器(LCD) (4)上利用模式开关能够 显示你所选择的测定单位检测器运行时，每探测到一次计数(一个电离进程)，红计数灯(1)就会闪动一次 显示器LCD上的几个指示器显示出模式设置、当前功能和电池状态等信息•数字显示器(A)显示出在模式开关设置在指定单位时的当前辐射强度•数字显示器左侧的一块小电池(B)的显现说明低于电池电压•在计数时刻或Cal模式下，沙漏(C)会出此刻数字显示器的左侧•检测器在Total/Timer模式下，合计(D)会显现•辐射强度在xlOOO模式下显示时，x1000 (E)显现•在你校准检测器时会显现CAL (F)。
•当你设置按时器(数字显示器显示定不时刻而不是辐射强度)且在Cal模式下(数字 显示器显示Cal因数而不是当前电流强度)时，显现SET(G)•当前测量单位(H)-CPM, CPS，mR/hr或Asv/hr显示在数字显示器的右边 开关检测器前面有两个开关，还有一个开关和三个按钮在仪表板的结尾每一个开关有三种 设置，下面依依介绍On/Off/AudioSwitch(7)Audio.检测器开时，每一次辐射探测都会发出滴答声On.检测器在运行，但Audio关闭Off.检测器没有运行模式选择开关mR/hr P-sv/hr.数字显示器显示辐射强度可从.001到100. mR/hr用si单位时，显示 出当前辐射程度可从.01到1000Psv/hrCPM CPS.以每分钟计数时，显示器显示出的当前辐射强度可从0到300,000CPM在显 示X1000时，用1000乘所读的数字即为最终数据在利用S1单位时，显示器显示的 辐射程度以每秒计数，可从0到5000CPSTotal/Timer.开关至于那个位置时，显示器显示从开关置于这一名置开始计数，积存 计数总量可从0到9, 999, 000.在显示X1000时，1000乘所读数字即为最终取得的 数据。
计时器开关(10)Off.计时器没有运行Set.你能够设置利用一和+按钮的时刻长短若是计时器已经在运行，那么显示器显 示的剩余时刻包括在定不时刻内On.计时器在运行，显示器显示的是到此刻为止这段时期的计数总量CAL按钮(9)CAL按钮用于校准检测器Calibration”将在第五章有更多介绍CAL按钮还用来在效用菜单中作出选择效用菜单”在第三章将有更多介绍＋和－按钮(8)＋和－按钮用于调剂按时计数和校准时的数字显示详细请看第三章“采纳按时计数” 和第五章“校准”＋和－按钮还常经常使用于效用菜单的选择请参阅第三章“效用菜单” 探测器 警告：盖革计数管的云母表面易碎警惕，不要让任何东西渗入屏幕检测器利用一个两英寸圆的盖革计数管，通常称为“弹药管”检测器反面的屏幕 为薄片它许诺不能通过塑料容器和不锈钢探测器的a和低能量的B和Y射线通过管 子的云母表层前面标签上小小的辐射标号(5)说明了盖革管子的中心输入/输出端口检测器左侧有两个端口某种样式的在仪表板结尾有第三个端口 检测器边上的校准输入端口(2)通过一个脉冲发生器来进行电子校准要想取得 更多的信息，请看第五章“电子校准”输出端口(3)在校准输入端口下面，你能够将它连接到运算机、dada logger 或其他设备上。
详细请看第三章“连接到外部设备”仪表板结尾的可选择探针(目前存在于一些型号上)许诺你利用带有外加探针的 检测器看第三章“利用外加探针”3操作本章要紧介绍如何利用检测器测量单位该检测器设计为既能够利用常规的单位（mR/hr和CPM）,又能够利用si单位 （Asv/hr和CPS）利用效用菜单来选择常规单位和si单位看本章“效用菜单” 启动检测器确认标准9伏特碱性电池安装在检测器背后偏下方的电池距离间注意：在安装 电池时，将电池线顺着电池边而不是在它下面在启动前，确认仪表板结尾的按时器开关关闭启动检测器时，先把顶部开关放在要选择的模式处，并把底部开关放在On或 Audio检测器进行6s系统检测，并显示出所有指示器和数字系统检测完毕后，辐射强度以选择的模式显示出来启动检测器30s后，一个很短 的报警声说明已经集合了保证统计准确性的所有信息在利用检测器时，通常要确认在探测薄片和所要测量或监控的辐射源之间没有阻 碍物以工作比率模式运行在模式开关处于mR/hr Asv/hr或CPM CPS时，数字显示每3s更新一次在低 计数比率情形下，显示辐射强度的重大转变要30s才能稳固更多信息请看本章“运行 范围和时刻响应”。
CPM （或CPS）和共计数是最直接的测量方式；mR/hr或Mv/hr是通过利用一个 应用于Cs137的转换因数来计算的因此这种模式对其它放射性核素准确性较差，除非 已经用一个适当的能源与检测器对特定的放射性核素进行校准对辐射强度最直接的指示器是计数灯和自动报警器在工作比率模式下，它比数字 显示器显示要快3s以Total/Timer模式运行当在Total/Timer模式下时，检测器开始共计它所处置计数的数据，数字显示每2s 更新一次进行按时计数利用一段时刻的按时计数后，每分钟的平均计数加倍准确，对一些小的转变加倍明 显例如，若是每1 Omin的平均计数高于另外一个每1 Omin的平均计数，那个准确度 的提高要紧由于正常的变更但超过12h后，在12h平均计数的前提下，每一个数据的 增加是一个逻辑含义检测器能够提供从lmin到24h这一段时刻内共计数操作步骤如下：1. 在检测器运行时，打开模式开关选择Total/Timer显示器那么显示T0TAL2. 将仪表板结尾的计时器开关置于Se t,显示器显示SET，沙漏和最近一次的定不时刻 第一次利用计时器时，设备显示00： 01，表示1min3. 用+和-按钮设置定不时刻。
那个时刻段在以每分钟增量记录时，可设置为lmin到 10min,在以每10min增量记录时，可设置为10min到50min，在以每小时增量记录 时，可设置为lh到24h4. 将计时器开关放置到On检测器会发出3次报警声并开始计数，在计时进程中，沙 漏指示灯会闪亮若是想看看还剩余几分钟，能够将计时开关置于Set将显示计数的小时分钟那个时 刻降到零点例如：若是显示器显示00： 21，即为21min剩余记住计时终止后要 把开关返回到On来看共计数5. 按时终止后，检测器3声报警，并重复报警多次显示的数字即为共计数6. 用共计数除以时刻即为平均每分钟的计数7. 将计时开关设置为Off返回正常运行若是计时开关放在On,即便模式开关在任一工作比率模式下，背景都是时刻模式例 如：在计时进程中和计时终止，可能来回切换Total/Timer和mR/hr；计时终止后，每次 将开关返回Total/Timer,显示的老是共计任何模式下都会显示沙漏指示器，且在计时 器共计时会闪光采纳共计数按时器能够进行超过24h的时刻计数在特定情形下，你可能会想不通过计时器得 至I」一个合计数例如：进行一个超过24h的计数，方式如下：1. 将检测器放在打算进行计数的地址。
2. 记录时刻3. 看好时刻后当即将模式开关置于Total/Timer4. 在时刻段快终止时，记录时刻和数字显示器显示的数字5. 最终时刻减去开始时刻即为那个时刻段的确切时刻6. 用共计数除以那个时刻段的时刻即为计数平均值运行范围和响应时刻下面的表格说明了在任一模式下检测器的辐射强度检测范围和如何显示在特定模式下，当辐射强度超过预先设定的强度时，检测器会利用默许范围，自动调整到xlOO0比例 只要X1000显示在数字显示器上方，就要用所读取的数据乘以1000取得辐射强度最大强度.当达到当前模式的最大强度时，检测器会发出3s警告，暂停3s,然后重复这种 方式数字显示器闪动警告和显示器闪动要持续到强度减小或检测器关闭显示更新和响应时刻.在Total/Timer模式下，数字显示每秒更新两次在工作比率模式下, 数字显示每三秒更新一次在辐射强度低于6,000CPM时，任何模式下的读数都是基于最近 前 30s 探测到的辐射为了对转变作出更快的响应，只要在任何 30s 时刻内读数超过 6,000CPM，读数就基于前6s探测到的辐射，当超过12,000CPM时，读数基于前3s探测到的 辐射，如下表所示。
这种在响应时刻内的自动转变称为自动平稳注意：能够利用“效用菜单”设置在任何辐射强度下响应时刻都为3s；看本章“效用菜单” 效用菜单通过效用菜单，你能够更改很多运行参数的缺省值改变设置后在关机后仍然有效，直 到再次改变在检测器开机时，按下＋按钮，激活效用菜单数字显示器显示一个单一的数字表示某 一选项仪表板结尾的+和-按钮为菜单的转动轴按下仪表板结尾的CAL按钮来选择选项 一旦选择了一个选项，用+和一按钮在设置间确信选择了想选的设置后，按下CAL按钮以 保留新设置并从头运行选项如下：1 Auto选择自动平稳；OFF选择在所有辐射强度下3s （最快响应）平稳2 mR/ mR/hr选择每分钟计数和毫伦琴每小时；CPS Asv/hr选择每秒计数和microseiverts 每小时3 Cal 100 Reset.选择这一选项会自动设置校准因数到100 4，5，6为以后的选项保留7 Cal Factor Adjust.显示当前的校准因数，那个因数能够调整到你所想要的看第五章 “校准”8 Factory Default Reset.选择这一选项会自动设置1, 2， 3为自动平稳，CPM和mR/hr, 100。
