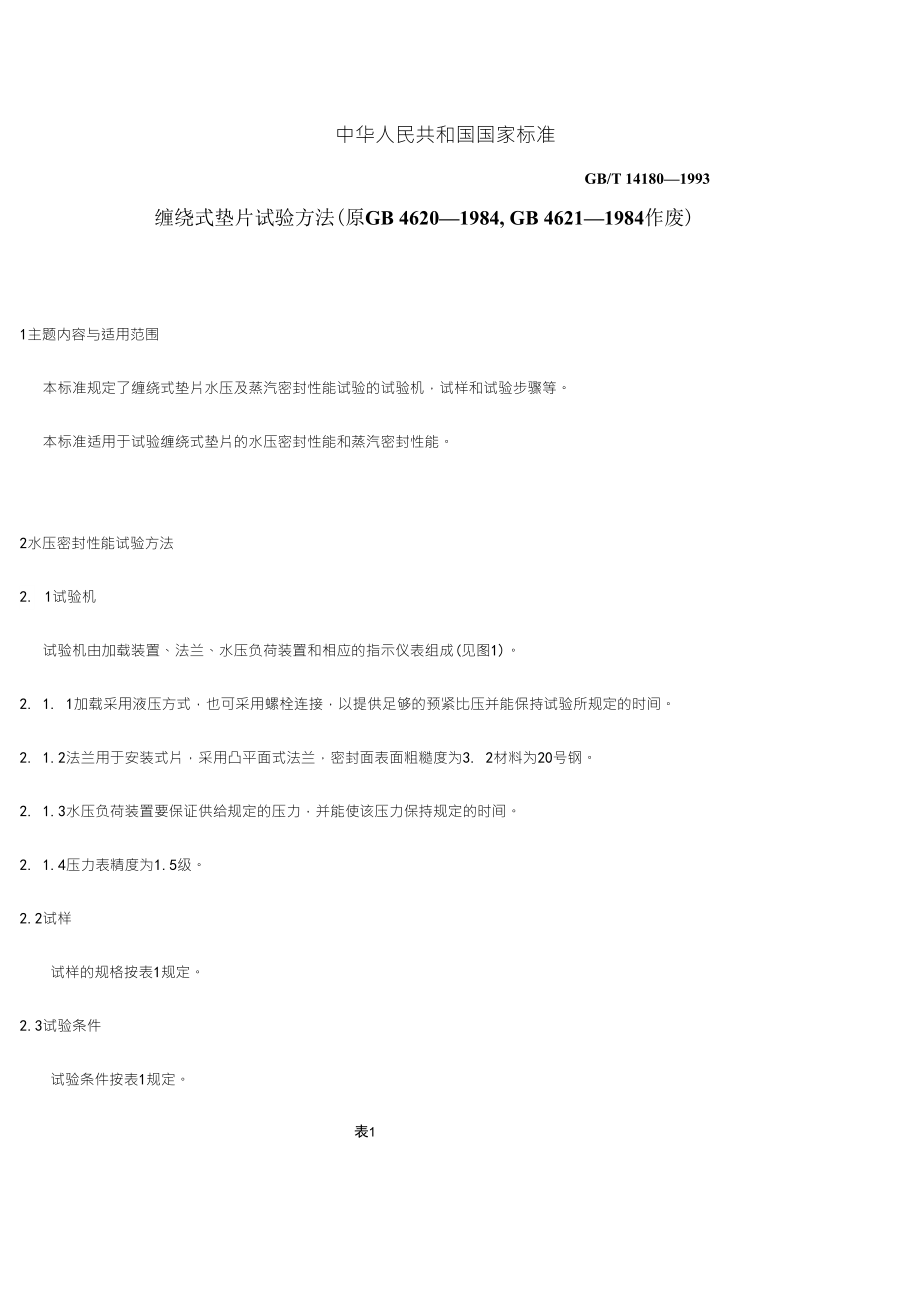

中华人民共和国国家标准GB/T 14180—1993缠绕式垫片试验方法(原GB 4620—1984, GB 4621—1984作废)1主题内容与适用范围本标准规定了缠绕式垫片水压及蒸汽密封性能试验的试验机，试样和试验步骤等本标准适用于试验缠绕式垫片的水压密封性能和蒸汽密封性能2水压密封性能试验方法2. 1试验机试验机由加载装置、法兰、水压负荷装置和相应的指示仪表组成(见图1)2. 1. 1加载采用液压方式，也可采用螺栓连接，以提供足够的预紧比压并能保持试验所规定的时间2. 1.2法兰用于安装式片，采用凸平面式法兰，密封面表面粗糙度为3. 2材料为20号钢2. 1.3水压负荷装置要保证供给规定的压力，并能使该压力保持规定的时间2. 1.4压力表精度为1.5级2.2试样试样的规格按表1规定2.3试验条件试验条件按表1规定表1试样规格I公称压力PN |试验压力|试验水温|保压时间|预紧比压 mmMPa| MPa (bar)I 5.0 | I I ID N80 | 10.0 | | | |I 15.0 |公称压力| | |I 25.0 | 的 1.3 倍 | 常温 | 10 | 70±1 (700±10) F 1 +10 | I ID N100 | 2.5 | 0 % | | |I 4.0 I I I I2.4试验步骤2. 4. 1将试片放在洁净的下法兰面上，施加规定的预紧比压。
2. 4.2打开排气阀K1,然后起动水压负荷装置，把水注入法兰内腔，待排出系统内空气后关闭阀门K1,再起动水压负荷装置加压，达到规定的压力后，关闭阀门K2保至规定时间2. 4.3试验完毕打开阀门K2排出法兰内腔水，解除预紧比压取出试片2.5结果鉴定用眼观察试片外缘在保压时间内有无水珠，试验完毕的试片有无脱焊及明显变形3蒸汽密封性能试验方法3. 1试验机试验机由加载装置、高压釜、水压负荷装置等组成（见图2）3.1.1加载装置采用液压装置或螺栓连接，要有足够的予紧比压将试片平稳的压紧在高压釜上，并能 使该予紧比压保持规定的时间3. 1.2安装试片用高压釜采用凸平面式法兰密封面，表面粗糙度为3.2,材料为1Cr18Ni9Ti钢3. 1.3水压负荷装置要保证供给足够的水和压力，并能保持规定的时间3. 1.4蒸汽发生器要具有从常温开始在2h内产生规定的蒸汽、温度和压力的能力3.2仪器3.2. 1天平：感量为0.000 1g3.2.2玻璃容器：容积为10—20mLo3.3仪表3. 3. 1温度指示仪表，精度为1级3.3.2压力指示仪表，精度为1.5级3.4试样试样的规格按表2规定3.5试验条件试验条件按表2规定。
表2试样规格I公称压力PN |试验压力|试验水温|保压时间|预紧比压mm | MPa | °C | °C | min | MPa (bar)| 5.0D N80 | 10.015. 0I公称压力I 25. 0的 1.3 倍 | 300—520 |40| 70 + 1.0(700+10) 1 1 +10 |D N100 | 2.5 | 0 % |I 4.0 I I注：聚四氟乙烯垫片的试验温度为200°Co3.6试验步骤3.6. 1将试样及密封圈正确的放在洁净的高压釜密封面上，施加规定的预紧比压3.6.2起动水压负荷装置，将水注入高压釜内3.6.3起动蒸汽发生器装置开始升温，至达到规定的温度和压力并保持规定的时间3.6.4将玻璃容器注入一定冷水后用天平称量，记取读数G3.6.5待温度和压力达到规定值，将称量后的玻璃容器放入检漏管下，并将检漏管浸入水中3.6.6试验完毕将压力降至零，温度降至常温，然后取出玻璃容器用天平称量，记取读数G13.7结果计算试验结果按下式计算：G1-Gt式中：e——池漏速率（保留五位小数），g/s；G 试验前玻璃容器质量，g;G 1 试验后玻璃容器质量，g;t 保温保压时间，So附加说明：本标准由国家建筑材料工业局提出。
本标准由烟台石棉制品总厂、南京化工学院共同起草本标准主要起草人胡增发、张建国、朱洪生、顾伯勒。
