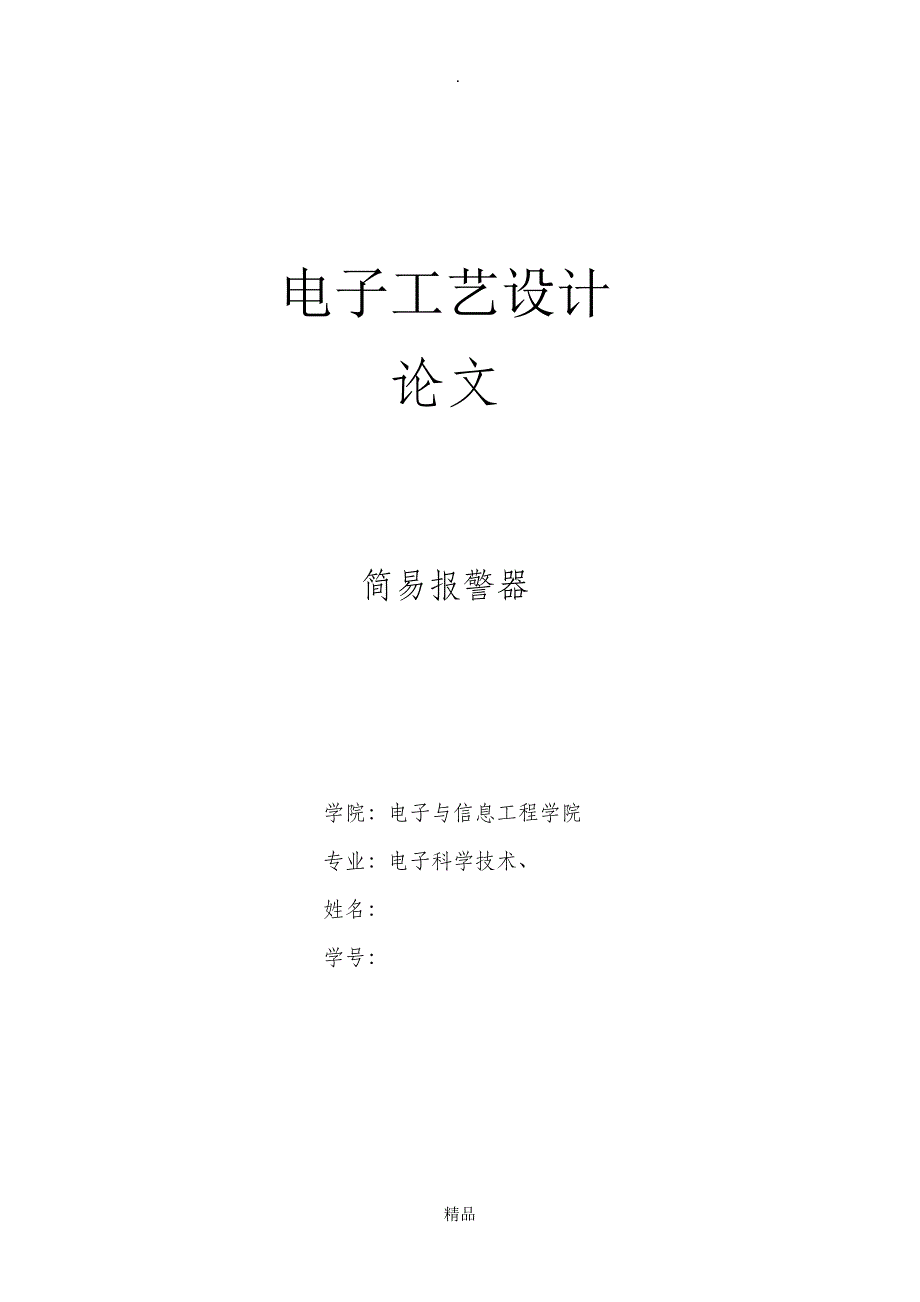

电子工艺设计论文简易报警器 学院：电子与信息工程学院专业：电子科学技术、姓名：学号：精品.一、课题任务和要求课题任务是利用两个555芯片构成一个定时报警器，主要原理是555芯片结合电容具有延时功能，前一级简单的利用555芯片的单稳态特性为后一级电路提供高电平，后一级电路用555芯片构成施密特触发器，再构成多谐振荡器参考电路如下所示二、实现方案的分析1、555芯片分析555芯片的内部结构图如图所示精品.内部C1和C2为两个电压比较器，当U+ > U-时，输出高电平，否则输出低电平两个与非门组成RS触发器，R端口为外部进行置零的复位端三个阻止均为5千欧的电阻构成分压器晶体管TD构成开关，接在Q非端的反相器为输出缓冲器，其作用是提高定时器的带负载能力和隔离负载对定时器的影响555定时器的基本功能如下表所示UTHUTR非RUOTD的状态**1UOL导通>2VCC/3>VCC/30UOL导通<2VCC/3>VCC/30不变不变<2VCC/3
随着电容充电，6、7脚电势升高，则恢复触发前状态，ＵＯ保持高电平的时间由１００ｕＦ电容充放电时间决定后一级电路达到稳定状态时，由于4脚为前一级的低电平，UO始终处于低电平状态，由于TD导通， 0.1uF电容中没有储存电荷，所以2、6脚并联处于低电平状态，C1输出高电平，C2输出低电平，一旦前一级电路输出高电平，则G1输出低电平，TD截止，0.1uF电容充电，UO输出高电平，扬声器发出声音随着电容充电，电压升高，当达到2VCC/3时，G1输出高电平，UO输出低电平，TD再次导通，则电容再次放电，2、6脚电势降低，只要前一级一直输出高电平，则后一级振荡电路就如上述循环进行多谐振荡基本电路如下所示精品.三、过程中遇到的问题 在焊接过程中，第一级电路2号引脚要接在SB与电阻之间，但无意识的接在了SB与地之间，在调试时，开关没有闭合就一直不停地响，经过分析发现，接错后，2号引脚就等于直接接了低电平，则直接给后一级电路提供高电平四、整个电路的pcb图如下精品.五、结论 本作品达到设计要求，在接通电源后，给一个触发信号，蜂鸣器能持续响一段时间后停止通过本实验掌握了有555芯片构成单稳态触发器以及构成多谐振荡器的方法，通过过程中的问题，最深刻的认识是，有时候，就是最简单的开关摆放位置，都能对电路造成很大的影响。
同时，通过改变电容大小，可以改变蜂鸣器时间，从而适应不同具体场合所需要的要求如有侵权请联系告知删除，感谢你们的配合！精品。
