朱明工作室 zhubob@第7章 汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测 一、汽车前照灯检测的作用和要求 （一）汽车前照灯检测的作用前照灯是汽车在夜间或在能见度较低的条件下, 为驾驶员提供行车道路照明的重要设备,而且也是驾 驶员发出警示，进行联络的灯光信号装置所以前照 灯必须有足够的发光强度和正确的照射方向由于在 行车过程中,汽车受到振动,可能引起前照灯部件的安 装位置发生变动,从而改变光束的正确照射方向,同时 ,灯泡在使用过程中会逐步老化,反射镜也会受到污染 而使其聚光的性能变差,导致前照灯的亮度不足这 些变化,都会使驾驶员对前方道路情况辨认不清,或在 与对面来车交会时造成对方驾驶员眩目等,从而导致 事故的发生因此,前照灯的发光强度和光束的照射 方向被列为机动车运行安全检测的必检项目 ndex.html朱明工作室 zhubob@汽车前照灯的检测（二）前照灯安全检测的要求1、前照灯光束照射位置要求 1）机动车在检验前照灯的近光光束照射位置时, 前照灯在距离屏幕10m处,光束明暗截止线转角或中点 的高度应为0·6H-0·8H(H为前照灯基准中心高度,下 同),其水平方向位置向左向右偏差均不得超过100mm 。
2）四灯制前照灯其远光单光束灯的调整,要求在 屏幕上光束中心离地高度为0.85H-0.9OH,水平位置要 求左灯向左偏不得大于10O mm,向右偏不得大于170mm ；右灯向左或向右偏均不得大于170mm 3）机动车装用远光和近光双光束灯时以调整近 光光束为主对于只能调整远光单光束的灯,调整远 光单光束 4）机动车每只前照灯的远光光束发光强度应达到表 1的要求测试时,其电源系统应处于充电状态 ndex.html朱明工作室 zhubob@汽车前照灯的检测2、前照灯发光强度要求 表 1 前照灯远光光束发光强度要求 允许四灯制的机动车其中两只对称的灯达到两灯制要求 视 为合格 检查项 目 车辆类 型新注册车 两灯制 四灯制 在用车 两灯制 四灯 制 汽车、无轨电 车15000 1200012000 10000 ndex.html朱明工作室 zhubob@汽车前照灯的检测二、汽车前照灯的检测（一） 用屏幕检测前照灯的光束照射位置如图 1所示,在距前照灯lOm处设有一专用屏幕, 按前述规定的检验条件,在屏幕上画有三条垂直线和 三条水平线,中间垂直线V-V与被检车辆的纵向中心线 对正。
两侧的垂直线V左-V左和V右- V右分别为被检车辆 的左右前照灯的中心线；水平线h-h与被检车辆的前 照灯的中心等高,距地面高度为H(mm)；其下一条水 平线的高度为H1,与被检车辆的前照灯远光光束中心 的上限值(0.9H)等高,最下面的一条水平线的高度为 H2,与被检车辆的前照灯近光光束中心的上限值 (0.8H)等高标准规定远近光光束中心高度的偏差范 围分别为0.05H与0.2H,即其下限值分别为0.85H和 0.6H ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测检测时,先遮住一边的前照灯,然后打开前照灯的近光开关 ,未遮盖的前照灯的近光明暗截止线转角或光束中心应落 在由高度为H2、H2一0.2H的两条水平线及距汽车纵向中心 线为1/2s+100、1/2s-100（mm）两条垂线所围的矩形面 积内，否则表明近光光束照射位置偏斜不合格对于远光单光束前照灯，则要检测远光光束的照射位 置，检测方法与前相同，但其光束中心应落在由高度为H1 、H1-0.05H的两条水平线及距汽车纵向中心线为1/2S+170 、1/2S-170(mm)(为右灯，左灯左为1/2S+100，右灯右为 1/2S-170)两条垂线所围的矩形面积内，方为合格。
用屏幕法检测前照灯，其方法简单易行，但它只能检测 出光束的偏斜方向和偏斜量，不能检测发光强度，而且 为适应不同车型，还需经常更换屏幕，检测效率较低 ndex.html朱明工作室 zhubob@汽车前照灯的检测（二）用前照灯检测仪检测发光强度和光 轴偏移量 1、前照灯检测仪检测原理 前照灯检测仪，一般是采用具有把吸 收的光能变成电流的光电池元件，按照 前照灯主光轴照射光电池产生电流的比 例，来测量前照灯的发光强度和光轴偏 斜量的 ndex.html朱明工作室 zhubob@汽车前照灯的检测1、发光强度的检测原理 如图 2所示，把光电池3与光度计1连接起来，以 适当距离使前照灯照射光电池后，光电池根据前照灯发光强度的大小产生电 流使光度计指针动作，从而指示出 前照灯的发光强度 ndex.html朱明工作室 zhubob@汽车前照灯的检测2、光轴偏斜量的检测原理 如图 3所示，把光电池分为S上、S下、S左、S右、四份，在S上和S下上接有上下偏斜指示计3，在S左和S右上接有左右偏斜指示汁1， 当光电池受到前照灯照射后，各分光电池分 别产生电流，当S上和S下或S左和S右的受光量不 等时产生的电流也不相等。

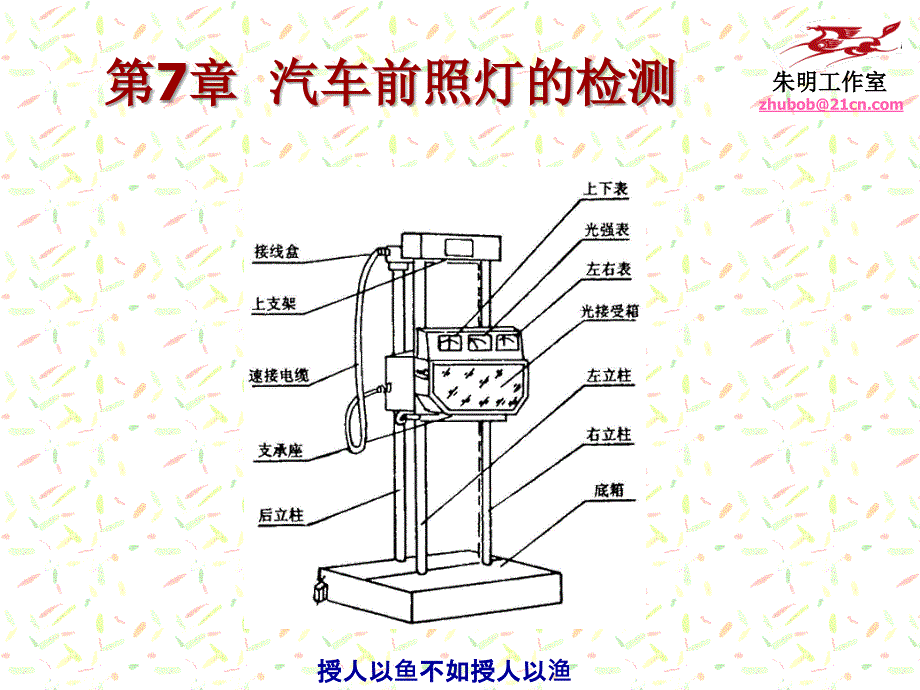

根据其差值便可 使上下偏斜指示计3或左右偏斜指示计1动作 ，从而可测出前照灯光轴的偏斜量 光电池生产出来，无论使用与否，时间长久 以后，其灵度均会下降 ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测3、前照灯检测仪的类型 有聚光式、屏幕式、自动追踪光轴式 、投影式四种 ndex.html朱明工作室 zhubob@汽车前照灯的检测三、全自动前照灯检测仪的结构与使用 （一）全自动前照灯检测仪的结构与工作原理1、外形与结构原理 仪器外形如图 4所示光接收箱在立柱 的导引下,由链条牵引作上下运动,仪器的底箱 下面装有轮子,可沿地面导轨左右移动整个设 备在光接收箱内部有一透镜组件（图 5)、 光电池与光检测系统在底箱内装有两个方 向的驱动系统(图 6) ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测在光接收箱的正面装有上下左右 四个光电池,用作光轴追踪,其原理如前 所述当上下光电池受到的光照度不同 时,产生的偏差信号驱动上下传动部件中 的电机,牵引光接收箱向光照平衡的位置 移动。
同样,左右光电池的偏差信号将驱 动左右传动部件中的电机,使仪器向左或 向右移动,直到光轴位置偏差信号为零 ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测透镜后面有一组四象限光电池当前照 灯光束通过透镜聚光后,照射在这一光电池组 的中央时,四光电池产生的偏差信号为零(上下 表和左右表指示为零)如果在仪器定位于主 光轴位置时,通过聚光透镜的光束偏离中心位 置,必然会产生偏差信号左右偏移的偏差信 号驱动左右电机(图 5),使透镜移动,以减少这 一偏差,亦即使得会聚的光束向光电池组中心 逼近同样,上下偏移偏差信号则驱动透镜在 垂直方向上作调整,以使光点能在垂直方向逼 近光电池组的中心透镜在两个方向的位移 量由分别安装在两个方向上的位移传感器检 测,并送检测电路处理 ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测2、检测原理 1）光电池检测原理 图 7中，I1和I2分别表示同组光电池中的 每只光电池产生的回路电流，根据电工学原 理，在R1=R2，R3=R4条件下，输出电压Ex为： Ex=（E2-E1）/2 其中，E1= I1 R1，E2= R2 I2。
当I1=I2时，有 Ex=0当光电池1的受光量大于光电池2时， 有I1＞I2，电路输出Ex＜0；反之则有Ex＞0 ndex.html朱明工作室 zhubob@汽车前照灯的检测2.电机转向控制原理 电机转向控制电路集装在一块电路板上 由光电池检测电路产生的误差信号Ex经过T型 滤波电路滤除5OHz的干扰信号后,被送入前置 放大器放大后的偏差信号再经过状态比较器 确定Ex>0,Ex<0或Ex=0的三种状态控制状态输 出电路,产生电机正转信号和电机反转信号,或 者不产生信号输出(即电机停转) 电路配有零位调整和增益调节两个电位器,是 仪器传动系统定位精度的重要环节零位漂移 直接影响定位精度,而增益过小会降低仪器的检 测灵敏度,导致零点误差增大,但增益过高会使 仪器的稳定度降低,产生振荡 ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测3.光轴角测量原理 如图 9所示,放大器和三状态比较器构成透镜电机的转 向控制电路,IN.ADJ为放大器的零位调整电位器,GAIN为比较 器的增益调节电位器在测定条件下,继电器J8导通,其常开 触点J8.1和J8.2将光电池Pu和PD的信号接入放大器,并用电 位器BAL调节其平衡点。
在校准时(校准灯发光强度 20000cd),置光轴角为0°,调节BAL使相应的光轴角指示计读 数为零在工作时,如果PU和PD的信号不平衡,透镜电机被驱 动,位移传感器检测位移量送光轴角指示计电路,使指示计的 指针发生偏转,直到PU和PD达到新的平衡,此时指示计的读数 即为前照灯光轴的偏斜量 退出测定时,J8释放,其常闭触点J8.1和J8.2分别接通电位器 ZERO和位移传感器,如果此时透镜不在原点,它们就会产生使 透镜返回原点的信号,驱动透镜电机作相应的转动 ndex.html朱明工作室 zhubob@汽车前照灯的检测 ndex.html朱明工作室 zhubob@汽车前照灯的检测4.其他 检测仪使用同一组光电池测量前照灯的发光强度和 光轴角所以光电池信号除了送往光轴角测量电路外,还送 给加法电路进行信号叠加,以产生发光强度的信号 发光强度信号和光轴角信号同时被送到各自的指示 计电路,去驱动指示计指针的偏转,每个指示计电路都配有 调节电位器,用来调节电路的增益、放大器的零点和校准指 示电表的刻度值为了便于计算机处理,这些信号还被作为 采样信号输出,通过连接电缆与计。
