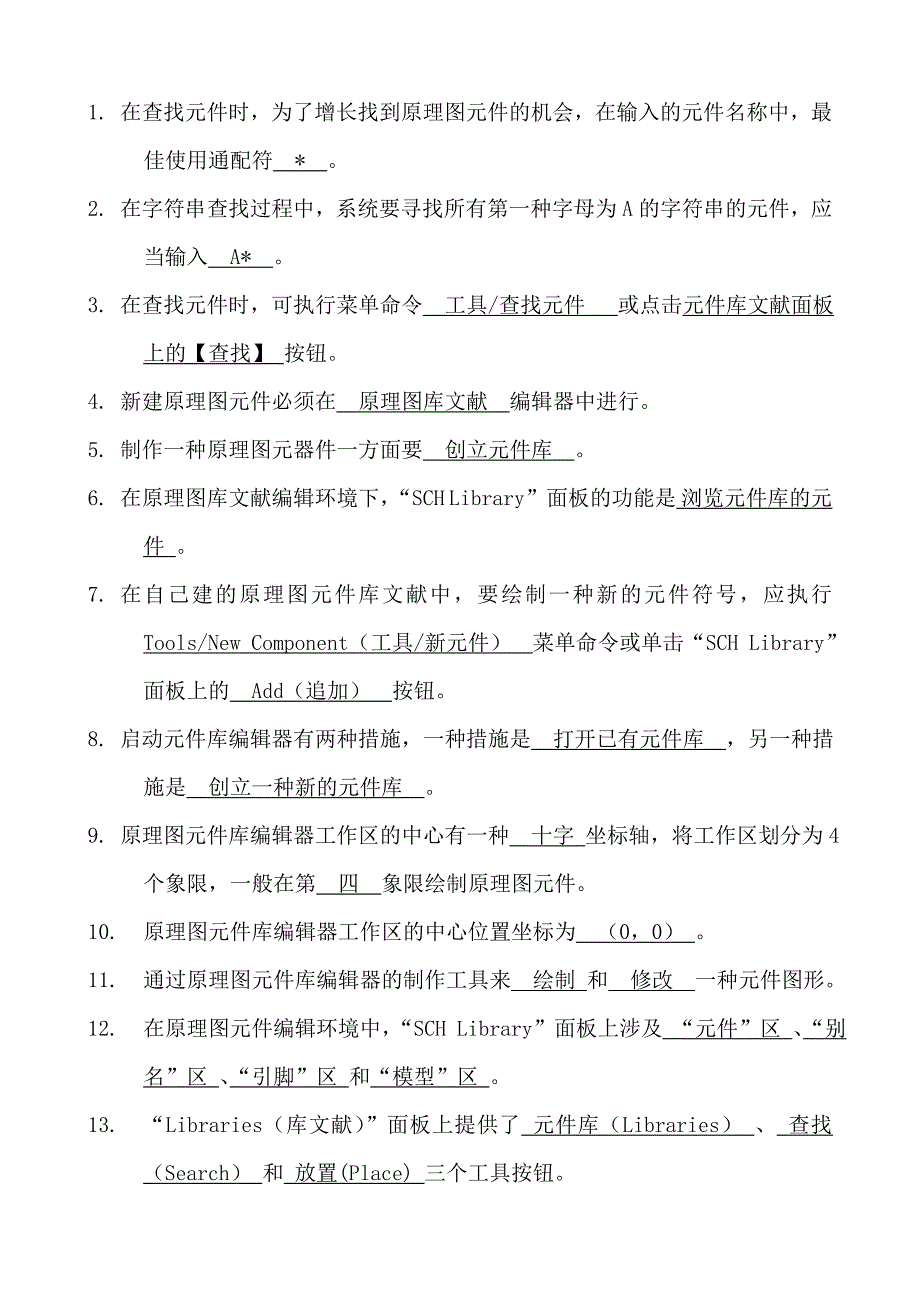

1. 在查找元件时，为了增长找到原理图元件的机会，在输入的元件名称中，最佳使用通配符 * 2. 在字符串查找过程中，系统要寻找所有第一种字母为A的字符串的元件，应当输入 A* 3. 在查找元件时，可执行菜单命令 工具/查找元件 或点击 元件库文献面板上的【查找】 按钮4. 新建原理图元件必须在 原理图库文献 编辑器中进行5. 制作一种原理图元器件一方面要 创立元件库 6. 在原理图库文献编辑环境下，“SCH Library”面板的功能是 浏览元件库的元件 7. 在自己建的原理图元件库文献中，要绘制一种新的元件符号，应执行 Tools/New Component（工具/新元件） 菜单命令或单击“SCH Library”面板上的 Add（追加） 按钮8. 启动元件库编辑器有两种措施，一种措施是 打开已有元件库 ，另一种措施是 创立一种新的元件库 9. 原理图元件库编辑器工作区的中心有一种 十字 坐标轴，将工作区划分为4个象限，一般在第 四 象限绘制原理图元件 10. 原理图元件库编辑器工作区的中心位置坐标为 （0，0） 11. 通过原理图元件库编辑器的制作工具来 绘制 和 修改 一种元件图形。
12. 在原理图元件编辑环境中，“SCH Library”面板上涉及 “元件”区 、“别名”区 、“引脚”区 和“模型”区 13. “Libraries（库文献）”面板上提供了 元件库（Libraries） 、 查找（Search） 和 放置(Place) 三个工具按钮14. 原理图元件库编辑管理器中除了主工具栏，还提供了 绘制图形 工具栏和 IEEE 工具栏15. 元件库编辑器里可以产生元件报表、 元件库 报表和 元件规则 检查表16. 在绘制直线时，可运用 空格 键切换直线的转角17. 在绘制椭圆弧时第一次单击鼠标左键拟定的是椭圆弧的 圆心位置 18. 原理图元件由两部分构成： 外形 和 引脚 19. 制作元器件时，为了画图形实体的外形， 捕获网格 的值可以按照需要改动，但是在放置引脚之前，一定要改回 10 20. 元件名称 是为外形和引脚功能相似的元件取的一种通用名称21. 当元器件绘制完毕后，在原理图元件库编辑管理器中单击 “元件” 区的 “编辑” 按钮可设立元件属性22. 制作元器件符号时，要更改第一种元件名称必须选 工具菜单 中的 重新命名元件 进行修改；要增长一种制作元件直接按 【追加】按钮 再修改名称。
23. 在放置VCC和GND引脚时，在【电气特性】选项中应选择 “Power” 24. 若放置与非门74LS00如图01所示功能单元，则在属性对话框中，Designator输入 U1 ；Part为 4 图0125. 当要查看自带库中元器件信息，在打开该元件库后，在弹出的对话框上应选择 抽取源 按钮，调用该库26. 新元件的制作除了直接绘制新元件外，还可通过 修改已有元件 来制作新元件27. 管脚只有一端具有电气特性，与光标相连的一端 具有 电气特性，离开元件外形放置，使 不具 电气特性的一端，将其与元件外形相连28. 在绘制原理图元件符号时，如引脚中规定有反相标志，则该标志的绘制应在引脚属性对话框中的 【Outside Edge】 选项中选择“Dot”参数 29. 在绘制原理图元件符号时，如引脚中规定有时钟标志，则该标志的绘制应在引脚属性对话框中的 【Inside Edge】 选项中选择“Clock”参数 30. 在元件引脚参数设立时，若顾客需要输入字母上带一横的字符时，可以用 *\ 来实现31. 欲绘制一种共有6个功能单元的元件，当绘制第2单元时，应执行的命令是 工具/创立子件（Tools/New Part） 或 单击绘图工具图标 。
32. 某元件属于复合元件中的哪一种单元时在元件属性的 Part 项中体现33. 集成库文献的扩展名为 .IntLib ，原理图库文献的扩展名为 .SchLib 34. Protel的元件库文献寄存在主安装目录下的 Library 子目录中35. （ F ）在运用查找功能搜索元件时，搜索范畴应设定为“可用元件库”来加快寻找的速度36. （ T ）在查找元件过程中，输入的元件名称时，最佳使用通配符*来增长找到原理图元件的机会37. （ T ）一种原理图元器件库文献中可以涉及多种库元件38. （ T ）Protel DXP以元件库的形式管理多种原理图元件，因此新建原理图元件之前必须一方面创立原理图库文献39. （ F ）原理图元件库编辑器界面的编辑区内有一种直角坐标系，顾客一般在第一象限进行元件的编辑工作40. （ T ）原理图元件库编辑器的启动和其他编辑器的启动完全相似41. （ T ）Protel DXP中提供的绘图工具命令并不具有电气特性42. （ F ）原理图设计时，可以使用绘图工具绘制元器件符号43. （ F ）元件序号是从零开始的。
44. （ F ）原理图元件外形的形状、大小会影响原理图的对的性45. （ F ）在自制原理图元件时，一种编辑画面上可以绘制多种元器件符号46. （ F ）Auto Pan Off功能表达取消反复/恢复操作47. （ F ）自制的原理图元件的引脚无法加入电气特性48. （ T ）元件引脚的长度是可以设立的49. （ F ）元件命名不同，元件图形也不同样50. （ F ）元件引脚的名称、序号与元件边框的距离是系统设定，不能更改的51. （ F ）在原理图元件符号绘制中，元件引脚是可以任意放置的52. （ F ）在原理图中放置自制的元件，则不需加载元件库53. （ T ）绘制相似的元件可以通过复制元件图形，并进行编辑、修改的措施进行54. （ T ）元件管脚是元件的核心部分，原理图元件的每一种管脚都要和实际元件的管脚相相应55. （ T ）原理图元件管脚序号是必须有的，并且不同的管脚要有不同的序号 56. （ F ）原理图元件管脚名称用来提示管脚的功能，管脚名称不能是空的57. （ T ）元器件只有引脚的顶端具有电气特性，引脚的其她部分是没有电气特性的。
58. （ T ）原理图中的元件引脚属性是可以进行编辑修改的59. （ T ）复合元件的编辑是在不同的编辑区里面完毕的60. （ F ）在多单元器件中，新建单元电路的措施是执行菜单：工具/新元件61. （ T ）元器件隐藏引脚，在原理图上自动与此处设立的同名网络连接62. （在原理图元件编辑界面下，菜单Tools/New Part命令表达新建一种元器件63. （ F ）一种元件可以涉及多种子件，且每个子件的外形和引脚一般都是相似的64. ( F )Protel 99 SE中的某元件库*.DDB转换到Protel DXP中将生成一种相应的元件库*. SchLib65. （ T ）Protel 99 SE中的某元件库*.DDB转换到Protel DXP中可以生成一种相应的集成库工程文献*.LibPkg66. 在查找元件时，输入的元件名称中，使用（ D ）通配符来增长找到原理图元件的机会A、@ B、# C、& D、*67. 执行File/New/Library/Schematic Library可以生成（ C ）文献。
A、原理图 B、元件封装库 C、原理图元件库 D、项目68. 原理图库文献编辑器生成文献的缺省文献名是（ D ）A、SHEET1-SCHLIB B、SHEET1. SCHLIB C、SCHLIB-1. SCHLIB D、SCHLIB1. SCHLIB69. 原理图元件库文献名的后缀为（ A ）A、.Schlib B、.SchDoc C、.PcbDoc D、.PcbLib70. 新建原理图元件必须在（ B ）编辑器中进行A、Schematic B、Schematic Library C、PCB D、PCB Library71. 原理图元件库编辑器生成的元件缺省名为（ B ）A、schcomponent B、component_1 C、schcomponent-1 D、172. 使用元件库浏览载入元件库文献后，可以在元件库列表框中看到被载入目前设计项目的元件库，它们是（ A ）A、*.Intlib文献 B、*.SchDoc文献 C、*.PcbLib文献 D、*.PcbDoc文献73. 在绘制元器件时，如果元件的引脚不使用时，应当放置的电气特性为（ C ）。
A、Input B、Output C、Passive D、Power74. 在原理图元件库编辑器要修改元件属性，按Library Editor面板上的（ D ）按钮A、Place B、Add C、Delete D、Edit75. 创立自定义元件时，（ Ｂ ）属性会影响电气连接关系A、元件的外形轮廓 B、元件的管脚 C、元件的类型 D、元件的序号76. 原理图元件库编辑器工作区的中心有一种十字坐标轴，将工作区划分为4个象限，一般在第（ Ｄ ）象限绘制原理图元件A、１ B、２ C、３ D、４77. 在自己建立的原理图元件库文献中绘制元件符号，该元件符号的名称为74LS00_1，则此名称应写在（ A ）A、Tools/Rename进行改名 B、元件图形的上方 C、元件图形的内部 D、到原理图中再改名78. 在原理图元件库编辑器，按Library Editor面板上的（ A ）按钮可将元件放置到原理图编辑器中。
A、Place B、Add C、Delete D、Edit 79. 在放置元件时，编辑元件属性中，哪一项为元件序号（ C ）A、LibRef B、 Footprint C、 Designator D、Comment80. 在原理图元件库编辑器中放置元器件引脚时，按（ D ）键使元器件引脚逆时针旋转A、X B、Y C、L D、空格键81. 实现管脚名称“”的输入格式为（ C ）A、/WR B、W/R/ C、W\R\ D、WR\82. Protel DXP中，元件集成库的文献后缀名为（ A ）A、.IntLib B、.SchLib C、.PcbLib D、.PrjPcb83. 在放置原理图元件时若懂得原理图元件的符号和名称，但不知其位于哪个元件库中，该怎么办？答：运用元件的查找功能可以找到该元件库和元件1）执行菜单命令工具/查找元件或点。
