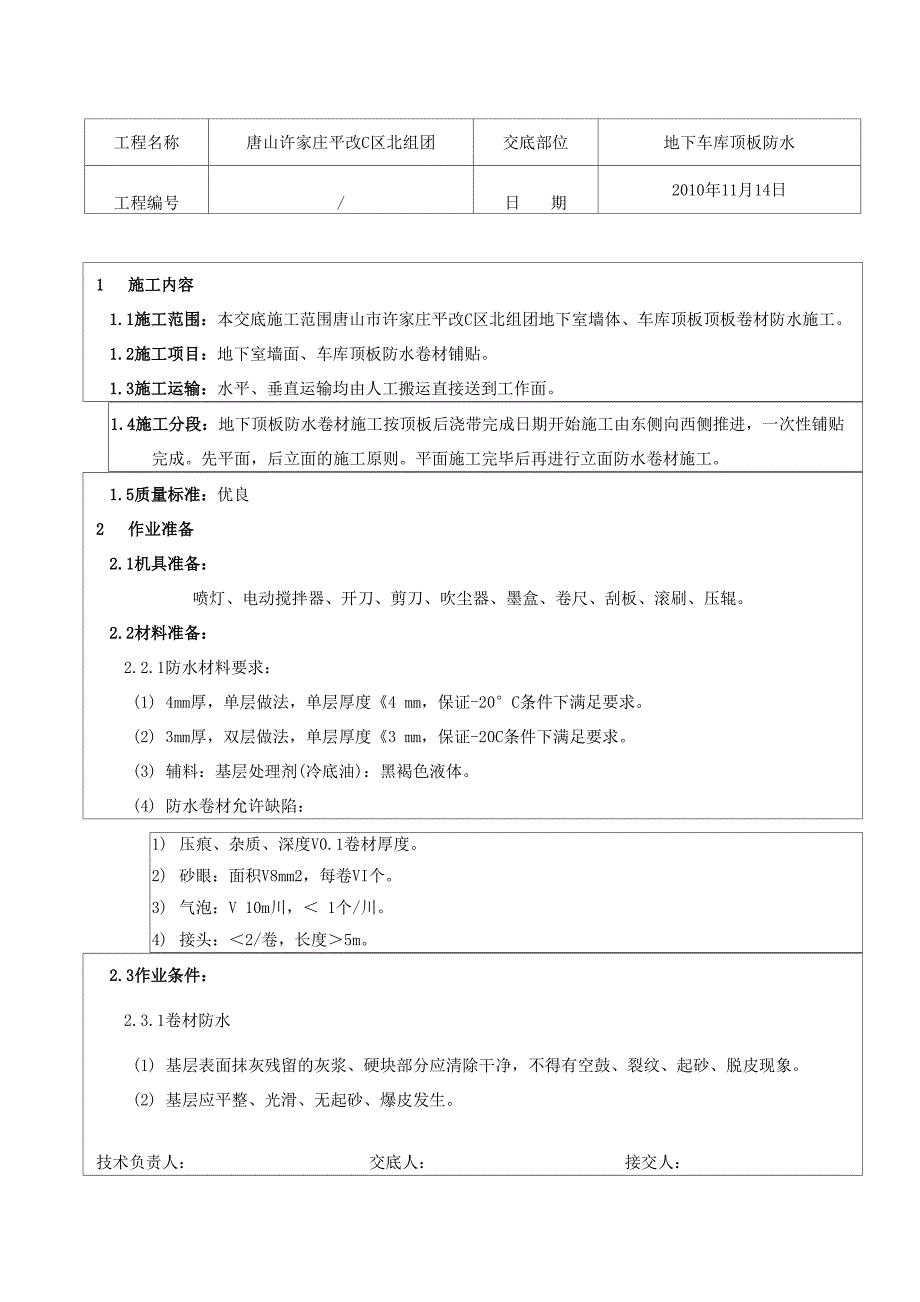

工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日1 施工内容1.1施工范围：本交底施工范围唐山市许家庄平改C区北组团地下室墙体、车库顶板顶板卷材防水施工1.2施工项目：地下室墙面、车库顶板防水卷材铺贴1.3施工运输：水平、垂直运输均由人工搬运直接送到工作面1.4施工分段：地下顶板防水卷材施工按顶板后浇带完成日期开始施工由东侧向西侧推进，一次性铺贴 完成先平面，后立面的施工原则平面施工完毕后再进行立面防水卷材施工1.5质量标准：优良2 作业准备2.1机具准备：喷灯、电动搅拌器、开刀、剪刀、吹尘器、墨盒、卷尺、刮板、滚刷、压辊2.2材料准备：2.2.1防水材料要求：(1) 4mm厚，单层做法，单层厚度《4 mm，保证-20°C条件下满足要求2) 3mm厚，双层做法，单层厚度《3 mm，保证-20C条件下满足要求3) 辅料：基层处理剂(冷底油)：黑褐色液体4) 防水卷材允许缺陷：1) 压痕、杂质、深度V0.1卷材厚度2) 砂眼：面积V8mm2，每卷VI个3) 气泡：V 10m川，＜ 1个/川4) 接头：＜2/卷，长度＞5m2.3作业条件：2.3.1卷材防水(1) 基层表面抹灰残留的灰浆、硬块部分应清除干净，不得有空鼓、裂纹、起砂、脱皮现象。
2) 基层应平整、光滑、无起砂、爆皮发生技术负责人： 交底人： 接交人：工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日(3) 基层应干燥，含水率才9%,(可用1川卷材干铺在基层上，4小时后无明显结露即可)阴阳角做 成圆弧状4) 立墙及顶板表面的设备出口、穿墙管及顶板管洞应用高一级混凝土堵严5) 施工中使用的材料、工具应备足、备好，计划好铺贴顺序6) 施工中遇雨、五级以上大风停止施工，温度低于一10°C停止施工7) 外墙防水施工前提前备好吹风排气扇，做好肥槽的通风3 施工工艺及施工操作要点3.1卷材防水施工3.1.1工艺流程(1) 地下外墙及车库坡道卷材防水施工清理一基层验收一涂刷沥青底油一4mmSBS卷材防水铺贴一验收一防水保护层(2) 车库顶板卷材防水施工(待车库顶板后浇带浇筑完毕后)清理一抹20厚水泥砂浆找平层一基层验收一涂刷沥青底油一铺贴附 加层卷材f3+3mmSBS卷材防水铺贴f验收f浇筑防水保护层3.1.2施工操作要点及要求采用满铺热熔法施工基础外墙和顶板为外防外贴)3.2地下外墙及车库坡道防水施工方法(4mm厚SBS防水卷材)3.2.1清理基层清理基层时要有专人负责，在涂刷基层处理剂前，必须将防水基层彻底打扫干净，清除一切杂物，棱 角处的尘土用吹尘器吹净，并随时保持清洁。
3.2.2涂刷基层处理剂在打扫干净的基层上涂刷基层处理剂，要求薄厚均匀一致，小面积或阴阳角等细部不易涂刷的部位， 要用毛刷蘸基层处理剂认真涂刷，不得有麻点、漏刷等缺陷，切勿反复涂刷3.2.3铺贴附加层地下外墙后浇带、管根等阴阳角部位应先铺卷材附加层，附加层宽度为500mm外防外贴法时外墙面卷 向顶板平面的阳角部位要粘贴牢固技术负责人： 交底人： 接交人：工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日交底内容：地下室防水技术交底3.2.4大面积铺贴卷材：在已晾干的基层处理剂的基面上，弹好基准线，以热熔法粘结大面积地铺贴卷材；用汽油喷灯或火焰 加热器烘烤卷材底面和基层表面，使卷材底面的沥青融化，边烘烤边向前滚铺卷材，随后用压辊滚压，挤 出卷材与基层之间的空气，使其与基层粘结牢固注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和 时间以使沥青层呈融溶状态为度，不得过分加热避免烧穿卷材3.2.5卷材搭接防水卷材短边和长边（横缝和纵缝），其搭接宽度均不应小于100mm同一层相邻两幅卷材的短边接缝，应彼此错开1500mm以上，避免接缝部位集中防水卷材不得在防水混凝土外墙接缝处搭接，应咼出接缝处300mm，两层卷材接头应错开300mm。
3.2.6施工重点为防止肥槽内外墙防水施工时有毒、有害气体伤人，必须米取通风换气措施，将有害气体排出肥槽3.3地下车库顶板防水施工方法（3+3mm厚SBS防水卷材）3.3.1 清理基层清理基层时要有专人负责，待顶板后浇筑完毕后再进行基层清理及涂刷底油，涂刷基层处理剂前必须 将防水基层彻底打扫干净，清除一切杂物，平面及细部处的尘土用吹尘器吹净，并随时保持清洁3.3.2找平层基层清理完毕后，抹20厚1:3水泥砂浆找平层，表面平整压光，无砂眼基层晾干后方可进行下一 道工序3.3.3涂刷基层处理剂在打扫干净的基层上涂刷基层处理剂，要求薄厚均匀一致，小面积或阴阳角等细部不易涂刷的部位， 要用毛刷蘸基层处理剂认真涂刷，不得有麻点、漏刷等缺陷，切勿反复涂刷3.3.4铺贴附加层：顶板后浇带、阳角及施工缝部位应先铺卷材附加层，附加层宽度为500mm外防外贴法时顶板与卷向顶 板平面部位的卷材搭接要粘贴牢固3.3.5大面积铺贴卷材：在已晾干的基层处理剂的基面上，弹好基准线，以热熔法粘结大面积地铺贴卷材；用汽油喷灯或火焰 加热器烘烤卷材底面和基层表面，使卷材底面的沥青融化，边烘烤边向前滚铺卷材，随后用压辊滚压，挤技术负责人： 父底人： 接父人：工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日出卷材与基层之间的空气，使其与基层粘结牢固。
注意喷灯火焰与基层、卷材之间的距离，其烘烤温度和 时间以使沥青层呈融溶状态为度，不得过分加热避免烧穿卷材3.3.6卷材搭接防水卷材短边和长边（横缝和纵缝），其搭接宽度均不应小于100mm同一层相邻两幅卷材的短边接缝，应彼此错开1500mm以上，避免接缝部位集中上下两层和相邻两幅卷材的接缝应错开1/3幅宽，且两层卷材不得相互垂直铺帖防水卷材不得在防水混凝土外墙接缝处搭接，应高出接缝处300mm，两层卷材接头应错开300mm地下室立面与顶板平面的转角处，卷材的接缝应留在顶板的平面上，距离平面应不小于300mm3.4防水卷材施工的细部做法 W ■■'1卜花射 慣卜岳 —3.4.1后浇带做法（详见如下图示） 覽Hill. me:—1 迎*丨r50i3 Lici.^C-iO幻不:f.聊去茁咼泾护捷^6]1_店巴軒内乂討：骨一 3 + I3S一昭沪世一抽疏脳冷姑 辺水卞车库顶板后浇带防处做逢3.4.2阴阳角做法工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日十阳尤I组体图刃斛;裁匱 ：诫縊图工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日3.4.3管根附加层防水套管14号铁丝绑牢1折__-一一——/卜 200 J0周道管剪切等 分虚线 间距50工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日交底内容：地下室防水技术交底4 质量要求4.1 主控项目：卷材防水层所用卷材及主要配套材料必须符合设计要求。
检验方法：检查出厂合格证、质量检验报告和现场抽样试验报告卷材防水层及其转角处、变形缝、穿墙管道等细部做法均须符合设计要求检验方法：观察检查和检查隐蔽工程验收记录4.2 一般项目4.2.1卷材防水层的基层应牢固，基面应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角处 应做成圆弧形检查方法：观察检查和检查隐蔽工程验收记录4.2.2卷材防水层的搭接缝应粘（焊）结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷检验方法：观察检查4.2.3侧墙卷材防水层的保护层与防水层应粘结牢固，结合紧密、厚度均匀一致检验方法：观察检查4.2.4卷材搭接宽度的允许偏差为TOmm检验方法：观察和尺量检查4.3. 验收技术负责人： 父底人： 接父人：工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日交底内容：地下室防水技术交底4.3.1防水工程以下项目必须经过监理验收：放水基层、防水附加层、防水层、细部做法4.3.2防水工程验收程序：班组自检一分包质检员验收一总包验收一监理验收4.3.3验收时应按4.3.2条程序逐级上报验收4.3.4上一道工序未验收，下一道工序不得施工4.3.5验收完成后应形成质量验收文件5 文明施工环保措施5.1严格控制施工时间，不得在夜间施工，避免扰民。
5.2施工人员不得大声喧哗5.3施工材料要码放整齐，不得随意放置6 成品保护措施6.1在拆模或运物件时，不得碰坏施工缝企口及止水带，以确保防水质量6.2预埋的管道，在施工中不得碰损和堵塞杂物6.3防水层施工完毕后，下道工序施工的队伍应注意保护好防水层，不得在防水层上放置材料及作为施工运 输车道做保护层时，确需在防水层上运料时，应先用木板等材料铺行车（人）道，车辆支撑脚用软体 材料包好，防止刺破防水层6.4卷材防水层铺贴完成后，应及时做好保护层，防止后序施工碰损防水层；外贴防水层施工完后，应按设 计铺贴聚苯板6.5卷材运输及保管时平放不得高于4层，不得斜放、乱堆，应避免雨淋、日晒、受潮6.6操作人员不得穿带铁钉鞋进行施工7 安全、消防措施7.1防水材料、粘结剂的存放必须远离火源，化学物品要单独存放7.2操作人员下基坑前，应将取火物拿出来，交到指定负责人保管，离开工作面时，取回物品7.3施工员在下达施工计划的冋时，应下达具体的安全措施，每天出工前，施工员要针对当天的施工情况，技术负责人： 父底人： 接父人：工程名称唐山许家庄平改C区北组团交底部位地下车库顶板防水工程编号/日 期2010年11月14日交底内容：地下室防水技术交底布置施工安全工作，并讲明安全注意事项。
7.4落实安全施工责任制度，安全施工教育制度、安全施工交底制度、施工机具设备安全管理制度等并落 实到岗位，责任到人7.5不得在大风天气中施工7.6底板防水施工时，应按消防要求基坑内准备好防火用具，下人之字马道不得运送材料，肥槽防水层施工 时，在基槽内设置鼓风机，采取通风换气措施，基槽两边应设斜梯便于人员疏散7.7肥槽防水施工时，应由上风口向下风口顺序进行，肥槽上部密目网将操作面遮盖，防止坠物伤人7.8进入施工现场必须佩戴安全帽，作业人员衣着灵活紧身，禁止穿硬底鞋、高跟鞋作业，在脚手架上作业 人员应系好安全带，禁止酒后操作、吸烟和打架斗殴7.9施工用通道、马道、操作平台等，必须经过安全人员验收合格后方可再其上施工7.10 施工材料和辅助材料均为易燃品，存放地点必须严禁烟火；在热熔铺贴卷材时，火焰喷嘴严禁对人 存放地点及施工现场必须备有消防器材，并应定期检查技术负责人： 父底人： 接。
