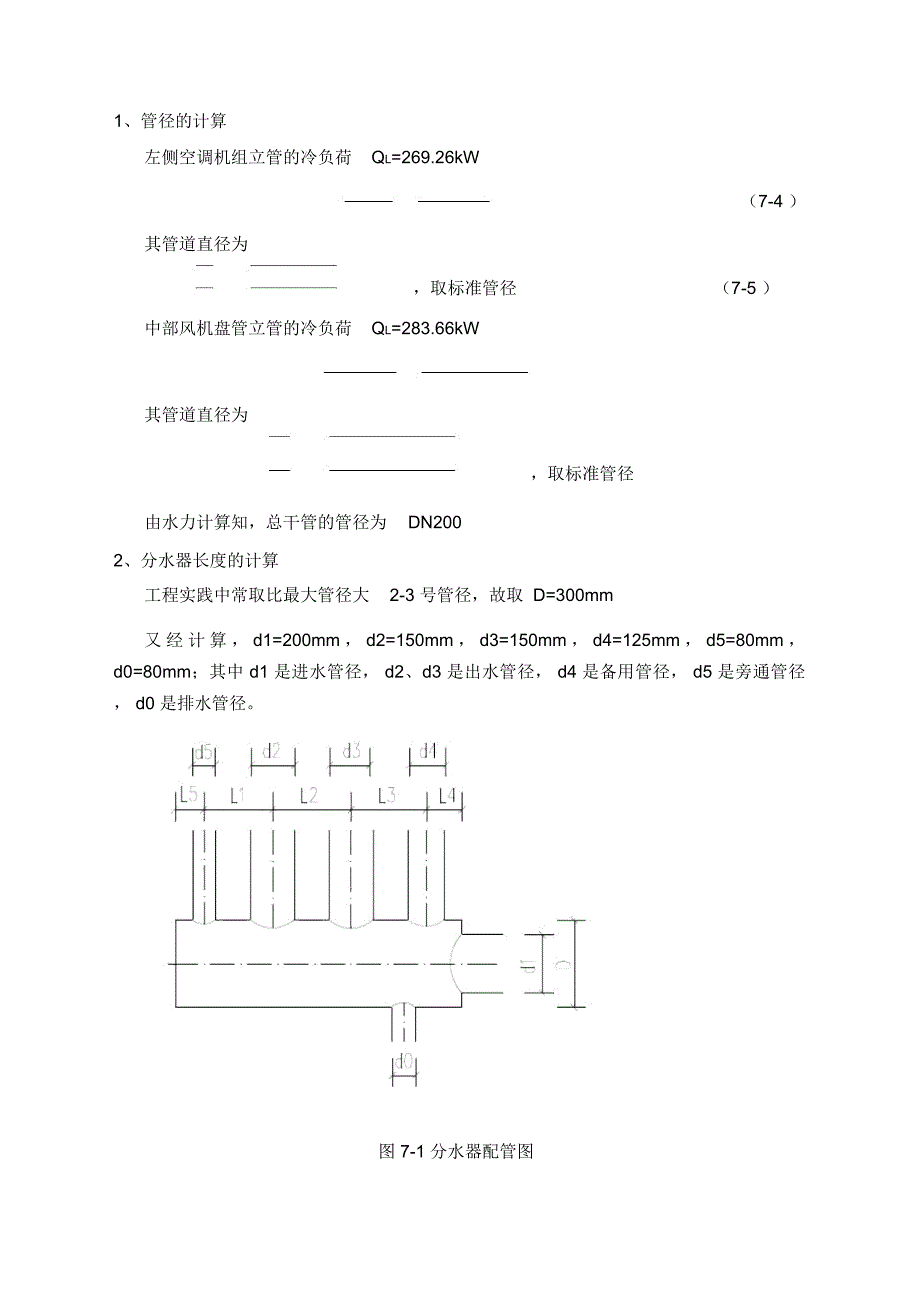

1、管径的计算左侧空调机组立管的冷负荷 QL=269.26kW（7-4 ）其管道直径为，取标准管径 （7-5 ）中部风机盘管立管的冷负荷 QL=283.66kW其管道直径为，取标准管径由水力计算知，总干管的管径为 DN2002、分水器长度的计算工程实践中常取比最大管径大 2-3 号管径，故取 D=300mm又经计算，d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm；其中 d1 是进水管径， d2、d3 是出水管径， d4 是备用管径， d5 是旁通管径， d0 是排水管径图 7-1 分水器配管图分水器长度：L1=40+120+75=235mmL2=75+120+75=270mmL3=75+120+62.5=257.5mmL4=62.5+60=122.5mmL5=40+60=100mmL=L1+L2+L3+L4+L5=985mm7.4.2 集水器的设计集水器筒体直径与分水器相同，取 D300图 7-2 集水器配管图d1=200mm，d2=150mm，d3=150mm，d4=125mm，d5=80mm，d0=80mm，dp=25mm；其中 dp 是膨胀管径， d1 是出水管径， d2、d3 是回水管径， d4 是备用管径， d5 是旁通管径， d0 是排水管径。
集水器长度为L=L0+L1+L2+L3+L4+L5=60+25+120+150+120+150+120+125+120+80+60=1130mm。
