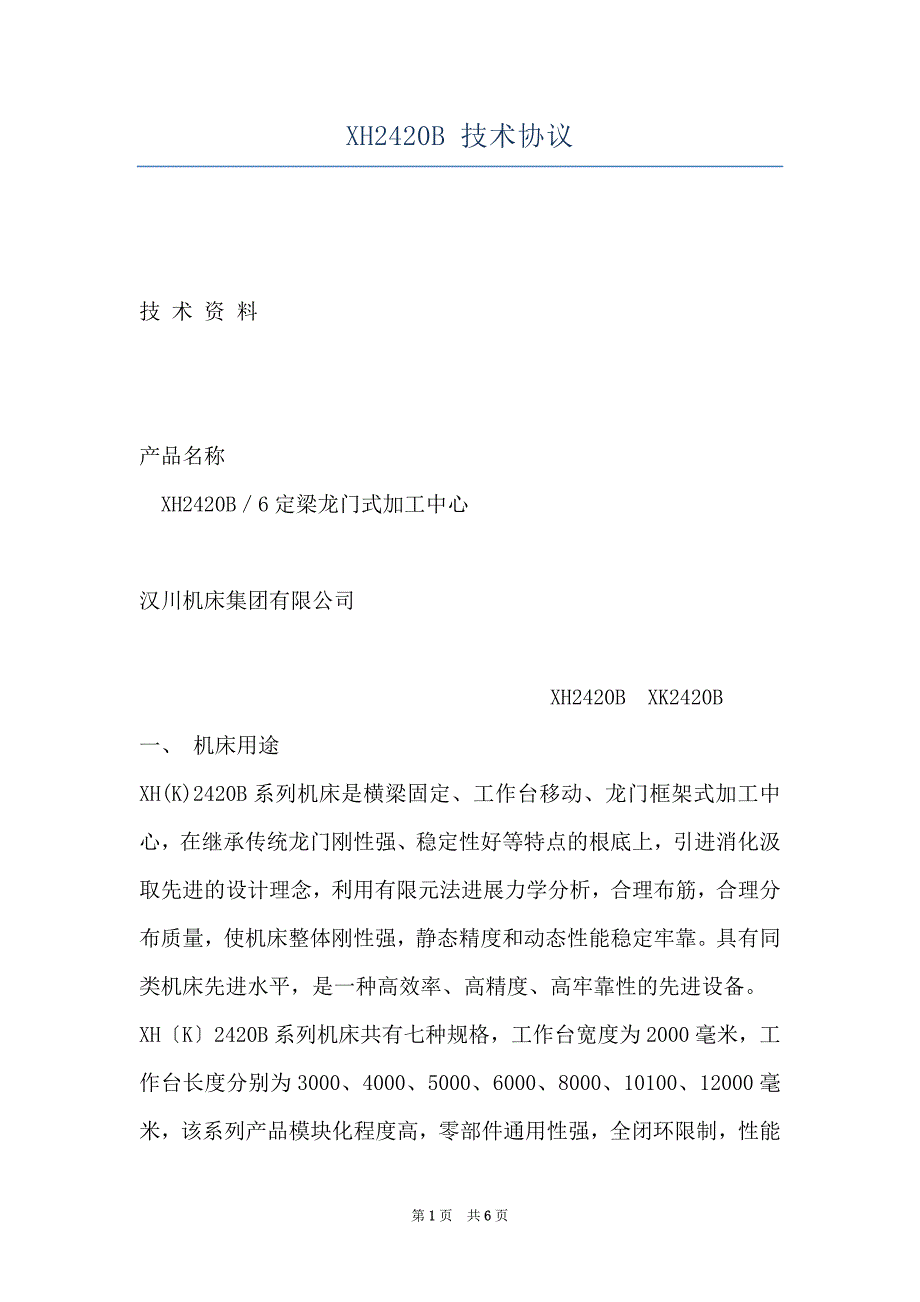

XH2420B 技术协议 技 术 资 料 产品名称 XH2420B／6定梁龙门式加工中心 汉川机床集团有限公司 XH2420B XK2420B 一、 机床用途XH(K)2420B系列机床是横梁固定、工作台移动、龙门框架式加工中心，在继承传统龙门刚性强、稳定性好等特点的根底上，引进消化汲取先进的设计理念，利用有限元法进展力学分析，合理布筋，合理分布质量，使机床整体刚性强，静态精度和动态性能稳定牢靠具有同类机床先进水平，是一种高效率、高精度、高牢靠性的先进设备XH〔K〕2420B系列机床共有七种规格，工作台宽度为2000毫米，工作台长度分别为3000、4000、5000、6000、8000、10100、12000毫米，该系列产品模块化程度高，零部件通用性强，全闭环限制，性能优良可依据须要选配直角铣头，万能铣头，工件测量系统，刀具测量系统等功能，满意平面、曲面和孔的加工要求广泛适用于轧钢机械、机床、军工、工程机械、矿山机械、船用柴油机、汽轮机、机车车辆机体、印刷、轻纺、模具等制造行业。
二、 机床特性? 机床床身、立柱、工作台、横梁、主轴箱等大件均采纳优质树脂砂造型、优质铸铁铸造，使机床得到高刚性和漫长稳定的精度 X轴采纳瑞士进口重载滚柱导轨，刚性强、动态性能佳进口滚珠丝杠〔X轴行程大于等于8200毫米时，采纳进口齿轮齿条传动〕，构造紧凑、运动平稳、精度高，组合成高刚性，高稳定性机械传动系统 横梁采纳阶梯式构造，横梁截面大，导轨跨距大，主轴中心到 第 2 页 共 8 页 XH2420B XK2420B Z轴导轨面距离设计为最短，翻转力矩小，构造刚性好Y轴采纳进口重载直线滚动导轨，进口滚珠丝杠传动，刚性强，运动平稳，精度高 Z轴采纳瑞士进口重载直线滚柱导轨，刚性强采纳进口滚珠丝杠传动，两端固定预拉伸构造，运动平稳、精度高双缸液压平衡，实现Z轴高精度往复运动 主轴伺服系统采纳沟通伺服电机和主轴直联构造，进口联轴节转动平稳，主轴轴承采纳进口高精细轴承，并配置主轴恒温冷却系统，防止热变形，满意高精度加工要求 主轴采纳两点支撑，前端和后端采纳六列高精度角接触球轴承形式，轴承内径为Φ90mm，主轴刚性好，回转精度高。
? 主轴锥孔符合DIN610171标准 刀具在主轴上安装采纳蝶形弹簧拉紧，液压松刀机构 ? X、Y、Z轴伺服反应系统采纳进口光栅尺全闭环限制，保证机床高精度稳定运行，具有长期的精度保持性 液压系统包括主轴平衡，主轴自动松卡刀集成化安装，整机运行牢靠液压系统自动恒温冷却，液压站采纳自动保压装置，确保液压平稳牢靠 导轨和丝杠采纳集中定时定量润滑系统，对各润滑点周期性供油，确保运动部件敏捷牢靠 主轴轴承、ZF减速箱、丝杠轴承采纳德国高速低温润滑脂，漫长润滑，运动牢靠 第 3 页 共 8 页 XH2420B XK2420B ? 主轴系统的冷却采纳恒温冷却方式，防止热变形，提高加工精度刀具的冷却分为水冷和风冷两种方式，可随意转换，满意不同工件的加工要求 ? 机床配制有一把清洁气枪，用来清洁机床 工作台两侧各装一套螺旋式排屑器，机床的端部有一套链式排屑器，加工产生的铁屑通过螺旋排屑器排到链式排屑器，再通过链板的转动排到积屑小车 气动系统各功能通过PLC程序限制电磁阀实现，包括主轴松刀、主轴中心吹气、主轴风冷等功能。
气体通过气动三联件虑掉杂质和水分，防止不纯洁的气体对机床损伤和腐蚀 ? 机床采纳符合平安标准的防护罩,使加工过程中的冷却液和铁屑得到平安充分的回收机床各导轨采纳封闭防护罩，防止铁屑、冷却液进入机床内部，使导轨和丝杠免受腐蚀因我公司产品不断更新，机床外观以实物为准 刀库为32把机械手刀库，随机位置装刀，由机械手换刀装置完成还刀和送刀 机床电器柜采纳进口元器件，专业的布线技术，性能牢靠电柜牢靠密封，工业空调防尘除湿，确保机床平安运行 ? 数控系统可选择FANUC 18I或SIEMENS 840D系统，沟通伺服电机驱动，精度高性能先进 1、FANUC-18I 主轴电机22/26kw 主轴转速5000rpm 第 4 页 共 8 页 XH2420B XK2420B 输出最大额定扭矩为770--910N.M 沟通伺服电机X：53N.m，Y、Z：38N.m2、SIEMENS-840D 主轴电机22/30kw主轴转速5000rpm 输出最大额定扭矩770-1050N.M 沟通伺服电机X：55 N.M ，Y、Z：37 N.M 三、 设备工作环境1、厂房高度：依据厂房实际高度确定起吊方式 2、厂房湿度：相对湿度≤85%3、电源：动力电源(三相)AC380V±10%、频率50±1HZ，电气容量60KVA4、压缩空气：0.55-0.6Mpa,气源流量：150升/分 5、机床冷却液：9≥PH≥7.56、导轨、丝杠润滑油：L-HG32液压导轨油 7、减速箱：ISO VG32润滑油或L-FC32轴承油 8、液压箱：L-HM22液压油9、厂房温度：正常工作的四周温度是10℃～40℃，室温低于 5℃时，操作单元可能会产生一个关于油粘度的报警而使机床不能正常工作。
四 主要技术参数 第 5 页 共 8 页本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第6页 共6页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页第 6 页 共 6 页。
