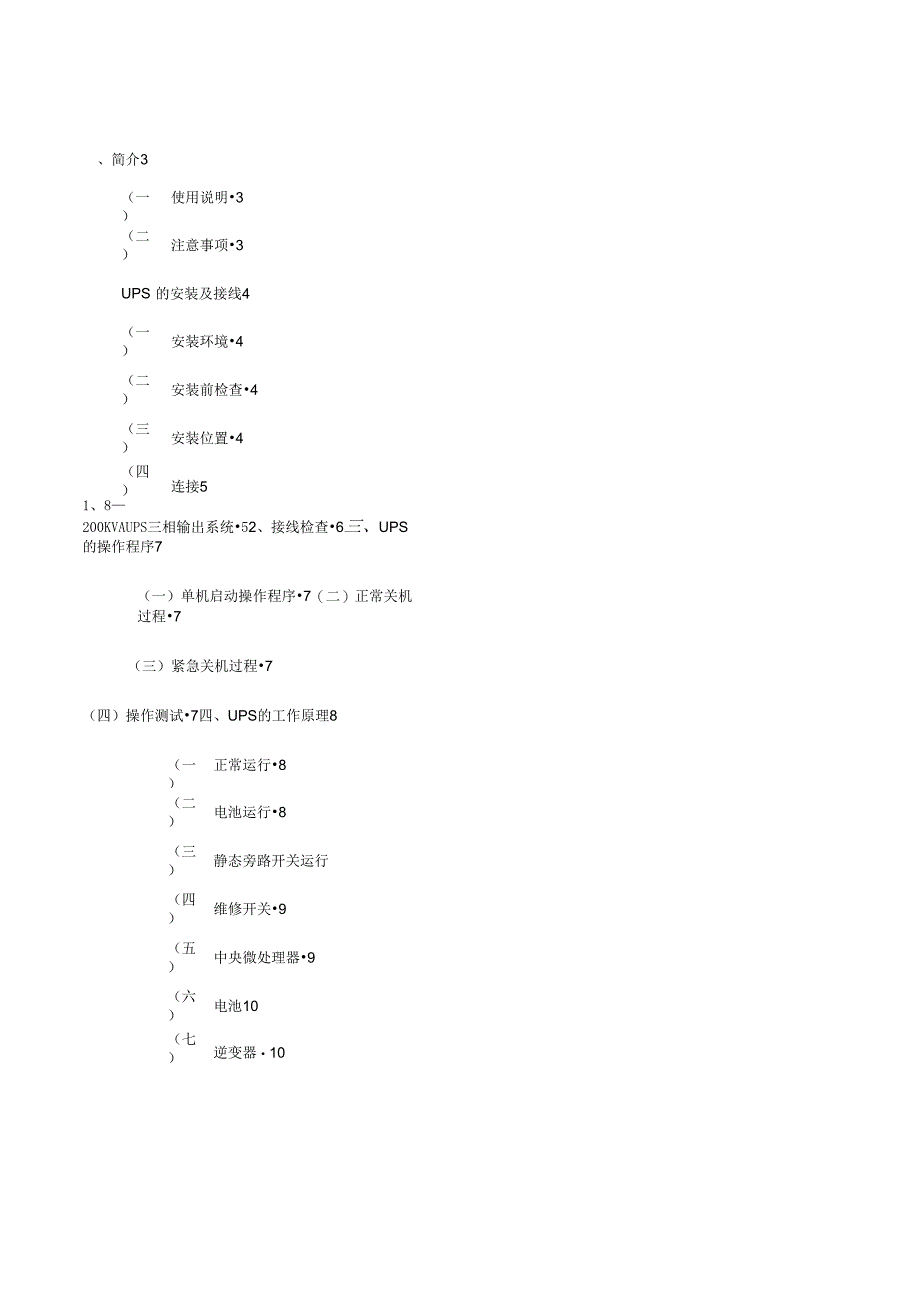

简介3（一）使用说明•3（二）注意事项•3UPS的安装及接线4（一）安装环境•4（二）安装前检查•4（三）安装位置•4（四）连接51、8—200KVAUPS三相输出系统•52、接线检查•6三、UPS的操作程序7（一）单机启动操作程序•7（二）正常关机过程•7（三）紧急关机过程•7（四）操作测试•7四、UPS的工作原理8（一）正常运行•8（二）电池运行•8（三）静态旁路开关运行（四）维修开关•9（五）中央微处理器•9（六）电池10（七）逆变器・10（八）逆变器关闭转旁路•40五、UPS的维修与保养11（一）定期保养•Il（二）电池保养•11（三）调节合适的工作环境•11六、技术参数说明12（一）UPS系统方块图•12（二）整流121、整流器输入-122、整流器输出-13（三）电池13（四）逆变器・13（五）旁路14（六）系统14七、报警45（一）报警1:旁路电压故障或旁路保险丝SCR故障15（二）报警2:主输入电源故障或整流器输入开关断开•15（三）报警3:电池低压・15（四）报警4:电池放电•15（五）报警5:输出过载・15（六）报警6:暂时旁路工作-15（七）报警7:旁路输出过载•15（八）报警8:旁路线路命令开启•15（九）报警9:过热或风扇故障•15八、控制面板的功能介绍•16（一）一般使用说明-16（二）基本目录-17九、目录参数的显示及设定181 （一）目录1:“？”，帮助•18.目录1.1:帮助•181 （二）目录2:电压、电流、频率、功率的测量•18.目录2.1:旁路电压及输出电流•19（三）目录3:“KEY”指令-19.目录3.1:采样电量的校正•19.目录3.2:自由选择设定•19.目录3.2.1:电池组自由选择设定-20.目录322:自动保护设定・205.目录3.2.3:逆变器关闭/旁路设定・20（四）目录5:消除报警声•20（五）目录6:日期/时间设定20十、计算机（COMPUTER）连接21、简介使用手册第3页（一）使用说明1、MTS系列UPS是采用DDC、DSP等最新技术特别为IT、航天、广电、通讯、电力、银行、税务等行业用户专门设计的具有高稳定度的UPS。
2、在人们的生活环境中，UPS可能引起电波干扰，如发现此情况，用户需要采取相应的措施例如：当收音机或电视机因放置与此UPS太近而受到干扰时，应将其与受干扰物的距离拉远3、在安装UPS时，请详细阅读此使用手册二）注意事项1、如果UPS没有连接“接地”系统，是无法操作的首先将主输入电源的地线接到UPS注明有“G”的接线端子排上2、UPS在输入、电池及输出开关断开的情况下仍然会有电压，非专业技术人员移动或打开UPS的正门，会对UPS及操作者造成伤害3、当需要更换保险丝时，应采用相同型号规格的保险丝4、UPS的专用电池应由专业技术人员进行更换，更换出来的电池必须送交回收机构处理，废旧电池根据法律被定为“有毒废料”5、UPS的专用电池会自动放电，同时电池的化学能会自动消耗由于以上原因电池每隔三个月必须重新充电一次，要求周围的环境温度大约在20摄氏左右，如果温度达到大约30摄氏度时，电池就要每二个月充电一次充电时只需启动UPS，并在正常操作状况下运行最少24小时UPS安装及接线6、请严格按照使用手册的安装要求进行安装使用手册第4页（一）安装环境确保安装时有以下的室内环境•没有灰尘•室内气温要有适当UPS能在0摄氏度到40摄氏度的室内环境下操作，但进行开启时的温度要高于0摄氏度，最理想的操作温度25摄氏度，安装环境需要有一个良好的散热系统，以下是可行的方法。
1）自然通风系统；只适用于低热量及广大空间2）人为通风系统；当机壳温度（TA）高过外围温度（TE）时就需要安装空调当两者温度越近，抽风系统的容量就要相对的增大，计算气流可以用以下方程式：Q（m3/h）=3.1+Pdiss（Kcal）/（ta-te）（c）在所有已安装的设备放出热量Pdiss以Kcal表示，因调高Pdiss10%来容许能量的流失二）安装前检查打开包装取出UPS时，检查UPS在运输过程中有没有受损，开启正门，同时检查清楚所有的开关是断开的，UPS内部应包括：2 保修卡•使用手册；.验机报告；1 （三）安装位置确保以下环境齐备.UPS背部与墙壁或任何物件距离》40CM；.UPS的顶部不可放置任何物件；.UPS的正前方，上方及两侧必需预备出充足的检修空间；•电池柜放在UPS的旁边，且预留出足够的位置作电池检修用；.电源线必须从UPS的底部或背部引入四）连接在UPS未连接主输入电源和负载设备之前，应断开所有的开关注意：首先将主输入电源的地线接到注名有“G”的接线端子排上，如果没有连接“接地”系统，UPS是无法进行操作的1. 8KVA——200KVAUPS三相输出系统（1）输入三相和零线（3①4W380V）。
2）输入/输出接线配电盘的位置：见图三整流输出入开关电池开关旁路输入开关输出开关维修开关1DN\nrr11111LinrrJ11Lorrhjliii1Jnrrl111JLi11□N■DRR1111bLJllL_JLJLbUllLJLl_lLJL图三（3）连接所有的接线端子排：见图四•图五,接地整流输入电池旁路输入输出接地GNRST+-RSTNRSTNG（图四）16位接线排整流输入电池输出NRST+-RSTN（图五）10位接线排（4）输入/输出的线径对照表：见表表一旦妙希面和整流输入输出型号导线截面积RSTNGRSTNSez（mm2）6666666668KVASez（mm2）66666666610KVASez（mm2）66666666615KVASez（mm2）10101010101010101020KVASez（mm2）16161616161616161630KVASez（mm2）25252525252525252540KVASez（mm2）30303030303030303050KVASez（mm2）35353535353535353560KVASez（mm2）35353535353535353580KVASez（mm2）505050505050505050100KVASez（mm2）606060606060606060120KVASez（mm2）808080808080808080160KVASez（mm2）959595959595959595200KVA导线截面禾口电池旁路输入型号导线截面积+一RSTNSez（mm2）101066668KVASez（mm2）1010666610KVASez（mm2）1515666615KVASez（mm2）20201010101020KVASez（mm2）30301616161630KVASez（mm2）40402525252540KVASez（mm2）50503030303050KVASez（mm2）60603535355060KVASez（mm2）80803535355080KVASez（mm2）10010050505050100KVASez（mm2）12012060606060120KVASez（mm2）14014080808080160KVASez（mm2）16016095959595200KVA3、接线检查当接完所有的输入/输出电线时，应检查以下事项：（1）入线的相序是否正确；（2）检查电池输入线极性是否正确；（3）检查输入/输出线是否正确地接在UPS的接线端子排上。
一）单机启动操作程序（本条款仅适用于单机运行的UPS）当完成所有的UPS连接时，按照下列程序开启UPS:1 •在确定每相都有电压时，闭合整流输入开关，让UPS整流器开启若闭合整流输入开关后，而控制面板2 不显示，则整流器没未开启，即输入线相序接错，这时应断开整流输入开关及总输入电源，仔细检查输入线，把（R、S、T）输入线相序接对，重新闭合总输入电源及整流输入开关；•UPS逆变器开启正常后，才能闭合电池开关；•闭合旁路输入开关；•闭合输出开关注意：维修开关在UPS正常运行状态下必须处于断开状态，如果处于闭合状态，输入电源会通过维修开关直接供电给负载例如在维修时（参考操作手册）就需要闭合维修开关，从而达到不断电维修的目的1 （二）正常关机过程•断开UPS的输出负载开关；.断开UPS的旁路输入开关；•断开UPS的电池开关；•断开UPS的整流输入开关；•断开总输入电源三）紧急关机过程在出现意外故障时，UPS按下列步骤关机：1 •断开负载开关；.断开UPS的总输入电源；.断开UPS的电池开关四）操作测试当UPS正常开启后，控制面板上的绿色LED（IN、OUT）指示灯亮，LCD液晶显示屏会出现“NORMALOPERATION”字样。
机器正常运行四个小时后（给电池充电一段时间），可将整流输入开关断开，模拟主输入电源断电，报警声会马上响起同时控制面板上的LED（OUT、BATT）指示灯均亮，绿色LED（IN）指示灯闪动电池供电几分钟后,可将整流输入开关闭合，回到正常运行状态，控制面板上的绿色LED（IN、OUT）指示灯均亮，电池将被自动充电NORMALOPERATIONPout二XXX,XXX,XXL«VA,BAU-XmAH,ALM-ON（一）正常运行当主输入电源正常时，UPS正常供电（此时整流输入、输出、旁路输入、电池开关全部闭合）连接的负载由逆变器供电，逆变器的直流电源由主输入电源经整流器提供，同时整流器还要给电池充电，控制面板上的绿色LED（IN、OUT）指示灯均亮见图五维修开关图五（二）电池运行当主输入电源断开时，负载由UPS自动供电（此时整流输入、输出、旁路输入、电池开关是闭合的）当主注：由于负载功率与放电时间有关，同时电池也会因低温、高温或损害而降低效。
