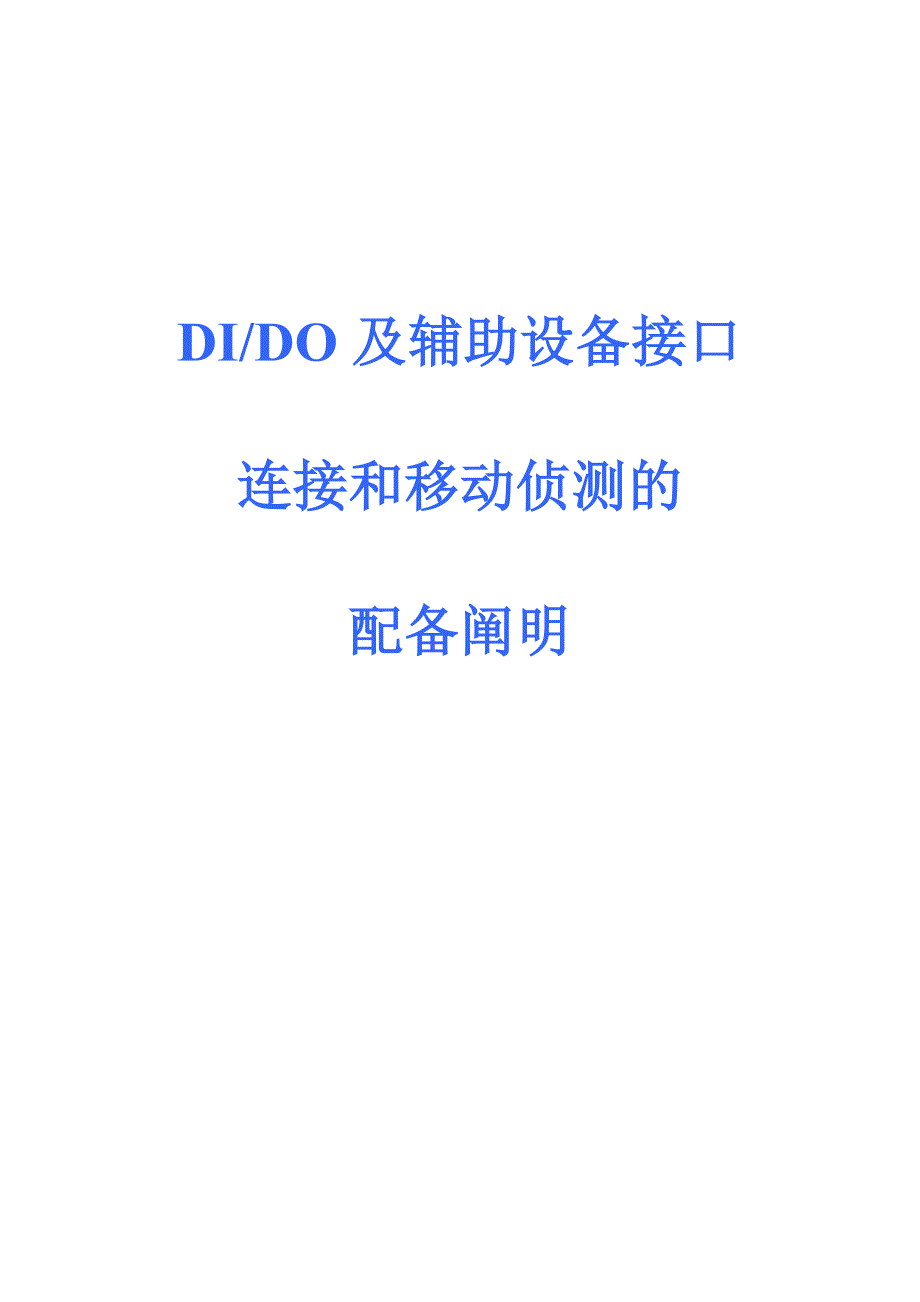

DI/DO及辅助设备接口连接和移动侦测的配备阐明目录一、外部联动报警连接示意图 4二、有关接口设定 5三、连接线路图 61、接弱电辅助设备（以警灯为例） 62、接强电辅助设备（以220V灯为例） 6四、移动侦测报警设定 8五、红外探测器接警灯及接视频服务器触发报警录像 141、连接线路图 142、视频服务器的设立 153、单机版软件录像设立 193.1录像设立 193.2录像回放 26该文档以PT3124为例，阐明如果通过摄像机系统搭建完整的安全防备体系，一方面以一间办公室的综合监控为例：VIVOTEK网络摄像机可借助监控点既有的网络线路，就近接入网络，其音视频信号及后端控制所有经由原则的网络传播方式实现一、外部联动报警连接示意图摄像机在背面扳内置了DI/DO报警输入输出模块，可有效的与其她报警方式有机结合，形成全面综合的整体防备架构安装摄像机的同步可将其他的报警装置与摄像机进行联动，例如可在办公室门口加装红外感应器并将信号输出连接至摄像机DI口即1、2口，由此可经由传感器的输入引起摄像机的一系列预设动作，也许的行为有打开声音或者照明电路进行声光报警、进行现场图像的抓拍并以邮件或者FTP方式上传至指定处、对警报现场进行全程录像并以短信方式告之主人、经由外设报警装置自动接警保安中心等等。
在报警方式多元化的同步，监看方式的跃进也为商业顾客带来便利，监看模式的实现将安防监控与中国第一信息平台联系起来，带给顾客最实用的便利二、有关接口设定一方面请注意摄像机背面的接口：从左往右依次为4321号接口12号接口为输入信号口（12VDC50mA）34号接口为输出信号口（12VDC/125VAC）三、连接线路图1、接弱电辅助设备（以警灯为例）摄像机3号脚接外部DC 12V电源的负极，DC 12V电源的正极接警灯的一种引脚，另一种引脚接入摄像机的4号脚12V警灯连接线路图2、接强电辅助设备（以220V灯为例）摄像机4号脚接外部DC 12V电源的正极，DC 12V电源的负极接至固态继电器的INPUT 正极（3号脚），固态继电器的INPUT 负极（4号脚）接至摄像机的3号脚外接一220V电源，外接电源的L接入固态继电器220VAC OUTPUT 1号脚，固态继电器220VAC OUTPUT 2号脚接灯的一种引脚，灯的另一种引脚和外接电源的N连接220V警灯连接线路图四、移动侦测报警设定摄像机自身带有移动侦测功能，可设定三个移动侦测窗口，在影像发生变化时，可触发报警输出1、设定移动侦测窗口图示，进入摄像机配备界面中的“Motion detection”，可灵活调节侦测窗口大小及数量，并形成对监控区域内潜在危险的无人职守。
移动侦测窗口可任意调节，区域侦测的敏捷度也可以灵活调节，由此在窗口区域内可实现对潜在的入侵事件进行无人职守为使移动侦测功能生效，要勾选“Enable motion detection”2、报警参数设定点击“Application”各个选项的含义：在Application设定中，要选中设定好的移动侦测窗口的名称（如下图所示“1112”窗口），“All the time except for the above schedule”前的勾一定要选上，“Trigger action”勾选第2项Event operation”要勾选，其中“Delay second(s) before detecting the next event”选项为“延时3秒进行下一次侦测”在system中可以设定延时多少时间停止报警，勾选“Automatically restore DO state after second(s)”至此，一套完整的“办公室联动报警系统”配备完毕，在办公室主人离开后，摄像机针对门、窗、通风口等潜在的危险区域进行自动侦测，而某些外部报警装置如烟感器、红外感应器、门禁等也同步经由DI接口与摄像机进行对接，此时如果有人从监测区域入侵或者触发了红外感应器等外部报警装置，则摄像机立即进行现场抓拍并录像；如果办公室发生意外火灾等劫难，则烟感器同样可联动摄像机进行报警，在摄像机通过继电器输出信号对现场做声光报警的同步，也可通过发邮件、短信等方式远程提示办公室主人。
五、红外探测器接警灯及接视频服务器触发报警录像我司的视频服务器可接绝大多数的第三方产品，下例以红外探测器及视频服务器为例，阐明当红外探测器或视频服务器连接的摄像机探测到有异物闯入时的联动报警1、连接线路图2、视频服务器的设立进入视频服务器的设立界面，如下图所示：视频服务器自身带有移动侦测功能，可设定三个移动侦测窗口，在影像发生变化时，可触发报警输出图示，进入摄像机配备界面中的“Motion detection”，可灵活调节侦测窗口大小及数量，并形成对监控区域内潜在危险的无人职守移动侦测窗口可任意调节，区域侦测的敏捷度也可以灵活调节，由此在窗口区域内可实现对潜在的入侵事件进行无人职守在Application（应用）设定中，要选中设定好的移动侦测窗口的名称（如下图所示“motion”窗口），选中“All the time except for the above schedule”（除了周排程之外的时间）“Trigger action”（触发动作）的第一项为“当输入条件符合时触发报警输出设备”，第二项为“当侦测到移动时触发报警输出设备”本例中因红外探测器和摄像机侦测到异物闯入时都要触发报警，因此这两项都要选中，然后保存。
为使移动侦测功能生效，要勾选“视频”选项中的“Enable motion detection”（启动移动侦测）后保存至此，视频服务器的设定已经完毕，当红外探测器和摄像机侦测到有移动时，会触发警报器此实例同样合用于带DI/DO接口的网络摄像机3、单机版软件录像设立3.1录像设立运营单机版软件，点击“配备”再选中“摄像机配备”如下图点击“插入”填入“视频服务器”的IP地址及端标语：视频服务器添加完毕，要勾选“容许移动侦测”和“容许数字输入”，保存点击“配备”再选中“全局配备”红色框部分可以变化快照、录像文献的途径点击“配备”再选中“筹划”来添加录像筹划如下图所示，要勾选“移动检测模式”（涉及窗口）和“数字输入”（涉及高电平或低电平），保存如下图所示，红色框中表达已经检测到移动，正在进行录像3.2录像回放在任务栏图标上点击右键，在弹出的菜单上选“回放”按照图中红色框部分选择摄像机及录像时间就可以观看监控录像的回放。
