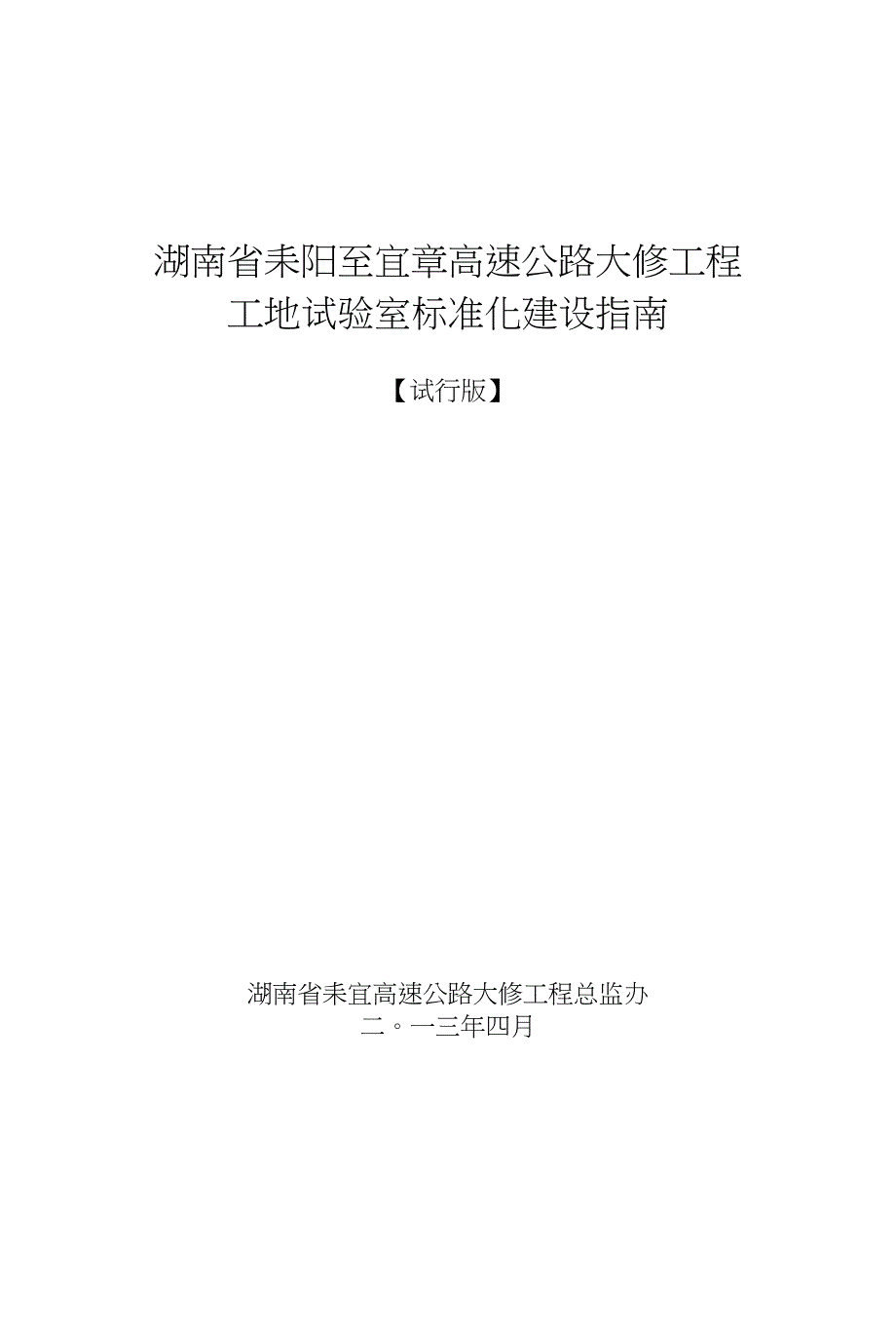

湖南省耒阳至宜章高速公路大修工程工地试验室标准化建设指南【试行版】湖南省耒宜高速公路大修工程总监办二一三年四月一、工地试验室场地建设 办公室布置三、资料室、会议室布置 !1!试验室布置 五、 仪器设备布置 3六、 试验设备标识牌以及试验数据相关表格 9七、 耒宜高速大修工程统一标准的主要仪器设备 9八、 耒宜高速大修工程工地试验室标准化实施细则 12耒宜高速大修工程工地试验室标准化建设指南一、工地试验室场地建设1 ＞试验室场地选择与建筑形式工地试验室选址和建筑形式要考虑安全、环保及施工要求等因素工地试 验室根据相关要求，宜选建在拌和场或项目部内，选建在拌和场内吋，应选在迎 风位不得选在下风位，II宜离拌和机距离150m以上工地试验室建议统一采用 活动板房2、 试验室命名试验室命名：“湖南省耒宜高速公路人修工程第XX监理处试验室"或“湖南 省耒宜高速公路大修工程第XX合同段试验室”，做成方块抛光不锈钢牌，要求 大小尺寸、字体、颜色、悬挂位置统一3、 试验室平面布置试验室应该有足够的使用面积，合理设置办公区和试验区试验室建筑总面 积不小于200 m2,分为样品室（要区分留样区、已检区、待检区）、集料室、水 泥室、水泥碇及砂浆室、养护室、沥青室、沥青混合料室、力学室、现场检测室、 办公室、会议室和资料室，各室面积均不得小于20 m2,功能分区和仪器摆放耍 合理。
各功能室配有相应的试验室管理制度，每一台试验仪器均配有相应的试验仪 器操作规程及管理负责人，仪器使用台帐随仪器挂放仪器设备均应建立维修台 账，统一装入相应仪器档案内，并存放于资料室内管理制度和操作规程统-•用 框图上墙仪器设备状态标识分“合格J “准用"和“停用'三种状态，以“绿J “黄” 和“红"三种颜色表示试验室的用电量应根据设备用电量计算，采用集中配电控 制电路必须安全接地，标养室的电路开关及灯具必须有防潮装置，大型设备、 精密设备和大功率设备尽量设专用线路给、排水布置原则如下：需用水的试验室，合理布置供水管道、下水管道， 给、排水管道采用PVC管，大小根据用水量确定集料、水泥、混凝土、沥青 混合料等室的下水道都必须设置沉淀池，防止堵塞仪器设备的安装原则如下：一般设备放置在案台或地面上，调整放置水平即 可使用；凡是带地脚螺孔的设备，都应砌筑基座用地脚螺栓固定安装设备吋， 设备的放置高度、正面朝向以便于操作、维修为前提，彼此之间有干扰的设备尽 量远离除沥青混合料试验室外，其余功能试验室与办公室均需配置冷暖空调4、试验室人员配置试验人员必须进行合理配置，所有试验人员必须全部持上岗证上岗，统一 着装。
试验室人员配置具体见表1表1承包人试验室人员基本配置试验室人员试验检测工程师（持证）试验检测员（持证）试验检测工资料员人数2351备注共计11人，不含司机等其他人员5、办公设备的最低配置各承包人参照本指南规定的规格与型号进行统一采购，做到全线一致，具体 配置见表2表2办公设备的最低配置办公设备办公桌（张）办公电脑（台）打印机（台）复印机（台）资料柜（个）机（台）数量10以上4以上1以上1以上41以上备注每人一张带网络带机6、试验用车配置试验室必须配2台试验用专车与专职司机，其中至少1台为皮卡车，车辆 应能正常工作，使用年限不超过3年或10万公里7、 试验室室内装修与装饰试验室、办公室、会议室以及资料室地面全部采用水磨石地面，窗户悬挂统 一的蓝色防水窗帘布，屋顶采用石膏板吊顶8、 试验室安全防护工地试验室至少配6个以上灭火器，合理分布在各功能室外，灭火器悬挂高 度离地130cm试验室要安装防盗设施，避免仪器设备和资料等失窃试验室耍 有防风和防雪措施，活动板房要采取相应的加固措施，屋顶适当加大坡度二、办公室布置设置两间办公室，每间办公室面积不得小于20 nA按照办公设备配置耍求 进行办公设备的配置。
《工地试验室管理制度》、《试验室主任责任制度》、《试验 人员岗位责任制度》、《仪器设备管理及安全生产制度》应制作成52cmx72cm的 框图并装裱上墙试验室人员岗位分工明细、母体资质、授权书、试验检测范围 及湖南省质监站颁发的许可证等文件要求扫描打印，以《试验室阳光台》的形式 装裱上墙，并将相关人员的五寸彩照贴于阳光台对应岗位处有关受控的行业技 术标准、操作规程、技术规范等技术文件应配套齐全并统一放置于文件柜内在 靠近门口处统一安装金屈挂钩用于悬挂安全帽，同时在墙壁上粘贴晴雨表试验 室办公区、休息区、功能室均应设置醒目门牌门牌尺寸大小、式样、悬挂位置 应统一三、 资料室、会议室布置资料室要求使用面积不小于201『，应配备6个以上资料柜，《试验室档案资 料管理制度》按要求制作装裱上墙资料管理员根据管理制度负责对资料进行整 理并归档，档案室要做好防潮、防火等工作，应配备灭火器等消防设备会议室使用面积20 m2,合理布置椭圆形或长条型的会议桌，会议室确保能 够容纳10人以上，会议室桌椅的样式和色调应尽可能和办公室的一致四、 试验室布置各功能室应该按照“布局合理、使用方便、整洁美观”的原则进行科学布置。
试验用房面积不小于200m2,分为集料室、水泥室、水泥混凝土室、养护室、力 学室、现场检测室、沥青室、沥青混合料室、样品与留样室根据每个试验室的 特点，制作相应的试验室管理制度和相应试验设备的操作规程，并装裱上墙在 试验室合理设置试验工作台，工作台高75cm,宽度60cm,长度根据实际需要设 置工作台面贴防滑砖后建5mm厚黑色橡胶建；试验工作台柜必须安装柜门， 可根据需要设置隔层，边框和柜门颜色应和试验室的整体装修风格一致，全线统 一在试验工作台设置水池，水池宜设置在试验台的角落，水池上沿宜同操作台 等高试验室内部电路应科学合理布置，每个设备插座应该接地并单独设置空气 开关，以确保仪器设备和操作者的安全五、 仪器设备布置仪器设备布置统一按顺序以顺时针方向摆放仪器设备应按设备特性，分 门别类放置于地面上、工作台上、工作台柜内，以确保仪器设备能够正常使用和 维修1、集料室(1) 、集料室面积不少于20n?；(2) 、地面上：烘箱、震动摇筛机、容积桶一套；(3) 、试验工作台上：静水天平、砂当量仪、压碎值试验仪、标准方孔筛 一套、数显式土壤液塑限联合测定仪；(4) 、工作台柜内：秒表、饱和面干试模、容量瓶、李氏比重瓶、游标卡 尺、针片状规准仪；(5) 、集料仓规格：设置连续5个集料仓，每个集料仓长80cm,宽60cm, 高60cm,料仓间隔板厚60mm,内外贴瓷砖。
烘箱集料试验室仪器设备布置图水池 静水砂当 量仪 压碎 值仪 方孔09恒应力I压力机水泥标准 养护箱水泥胶砂 振实台析仪10水泥室仪器设备布胃•图1-水泥胶砂搅拌机；2■水泥净浆搅拌机；3-水泥稠度及 凝结时间测定仪；4-水泥比表面积测定仪；5-电动抗折 机；6-电子天平；7■雷氏夹测定仪；8-水泥胶砂流动度 测试仪；9-标准维卡仪:10-沸煮箱3、水泥混凝土室(1) 、水泥混凝土室面积不少于20m2；(2) 、地面上：水泥碇振动台、水泥碗搅拌机、双端磨光机、电动切石机、 磅秤；(3) 、试验工作台上：含气量测定仪；(4) 、工作台柜内：坍落度筒、磴标准抗折试模、磴标准抗压试模、劈裂 夹具、容量筒；(5) 、工作台长度根据实际需要设置；(6) 、水泥混凝土室的地面应设置成一定的坡度，以保证排水通畅；混凝 土搅拌机及振动台区域内应设5cm高的挡水缘，以利于清洗4、 养护室(1) 、养护室面积不少于20n?,承包人可根据实际需耍增加养护室面积2) 、磴标准养护设备(带喷淋设施)3) 、养护室内部应粘贴防水墙纸，在养护室的地面四周设置水沟，沟宽 8cm,沟深5cm；在角落设置集水坑，集水坑尺寸为lOOcmx 100cm的正方形、 深50cm,集水坑上方应加盖焊接的钢筋网。
4) 、试件架采用焊接的角钢框架，试件架规格：宽55cm,高165cm,分 5层,每层40cm,试件架脚高5cmo5、 力学室(1) 、力学室面积不少于20m2；(2) 、地面上：路面材料强度试验仪、数显式压力机(2000kN)、600kN万 能材料试验机；(3) 、为了保证试验操作者的安全，压力机应加装安全网2000k礙 显式压力机路面材料强度试验仪600KN 力能试 验机力学室仪器设备布置图6、现场检测室(1) 、现场检测室面积不少于20n?；(2) 、地面上：路面钻芯机、连续式平整度仪、路面弯沉仪、芯样切割机、 全站仪、水准仪；(3) 、试验工作台上：摆式摩擦系数测试仪、路面渗水仪、无核沥青含量 试验仪、3米直尺、6米直尺、灌砂筒、标定罐；(4) 、工作台柜内：构造深度测试仪、无核密度仪、金刚石钻头、百分表、 钢尺、皮尺、电子数显测温仪12 3 4s?r钻芯机弯沉仪芯样切割机薄化 青老箱 沥膜烘1 2 3 4 5 6现场检测室仪器设备布置图卜摆式摩擦系数测试仪；2-路面渗水仪；3-无核沥青含 量试验仪；4-3m直尺；5-6m直尺；6-灌砂桶；7-标定罐7、沥青试验室(1) 、试验室面积不少于20 m2；(2) 、地面上放低温数显沥青延度仪、沥青薄膜老化烘箱、烘箱一台、冰柜；(3) 、试验工作台上：软化点仪、针入度仪(配恒温水浴)、道路标准粘度仪、闪点仪、电子天平、电炉；(4) 柜子内：沥青比重瓶、精密温度计、沥青过滤筛。
延度仪沥青试验室仪器设备布置图1-软化点仪；2-针入度仪(配恒温水浴)；3-道路标准 粘度仪；4-闪点仪;5-电子天平;6-电炉;8、沥青混合料试验室(1) 试验室面积不少于40 n?；（2） 地面上放烘箱3台、沥青混合料拌和机、马歇尔电动击实仪、大马歇 尔击实仪、电动脱模器、旋转压实仪（含脱模器）、低温箱；（3） 试验台上电炉、电子天平、沥青混合料最大相对密度仪、恒温水浴、 马歇尔稳定度仪、大型马歇尔稳定度仪、抽提仪、低速离心机；（4） 柜子内：各种试模、工具、备品与配件；（5） 抽提仪、低速离心机应止对窗户安放，最好放在密封柜窗内，同时述 应安装排气扇，以保证通风脫模器大型马歇尔 电动击实仪马歇尔电动 击实仪沥青混合料 拌和机烘綃2台旋转压实仪（含脱模器）安装排气扇, 保证通风低姑箱H H H H沥青混合料室仪器设备布迎图1-电炉；2-电子天平；3-理论密度仪：4-恒温水浴、5-马歇尔稳定度仪（带打印机）、6、大马歇尔稳定度试 验仪、7-抽捉仪：8-低速离心机9、样品与留样室（1）、样品与留样室面积不少于20m2o样品室分待检区、已检区、留样区,三个区之间应有严格的隔离；（2）、样品架规格：长150cm,宽50cm,高130cm,分4层，每层40cm, 样品架脚高5cm。
样品架每层垫2cm厚实木板样品架式样图（单位：cm） 注：样品架层间铺设木板六、 试验设备标识牌以及试验数据相关表格试验设备标识牌、原始数据记录表、设备使用台账采用中心试验室统一格 式的表格，各承包人应严格按照中心试验室提供的表格和相关规范要求，完成资 料。
