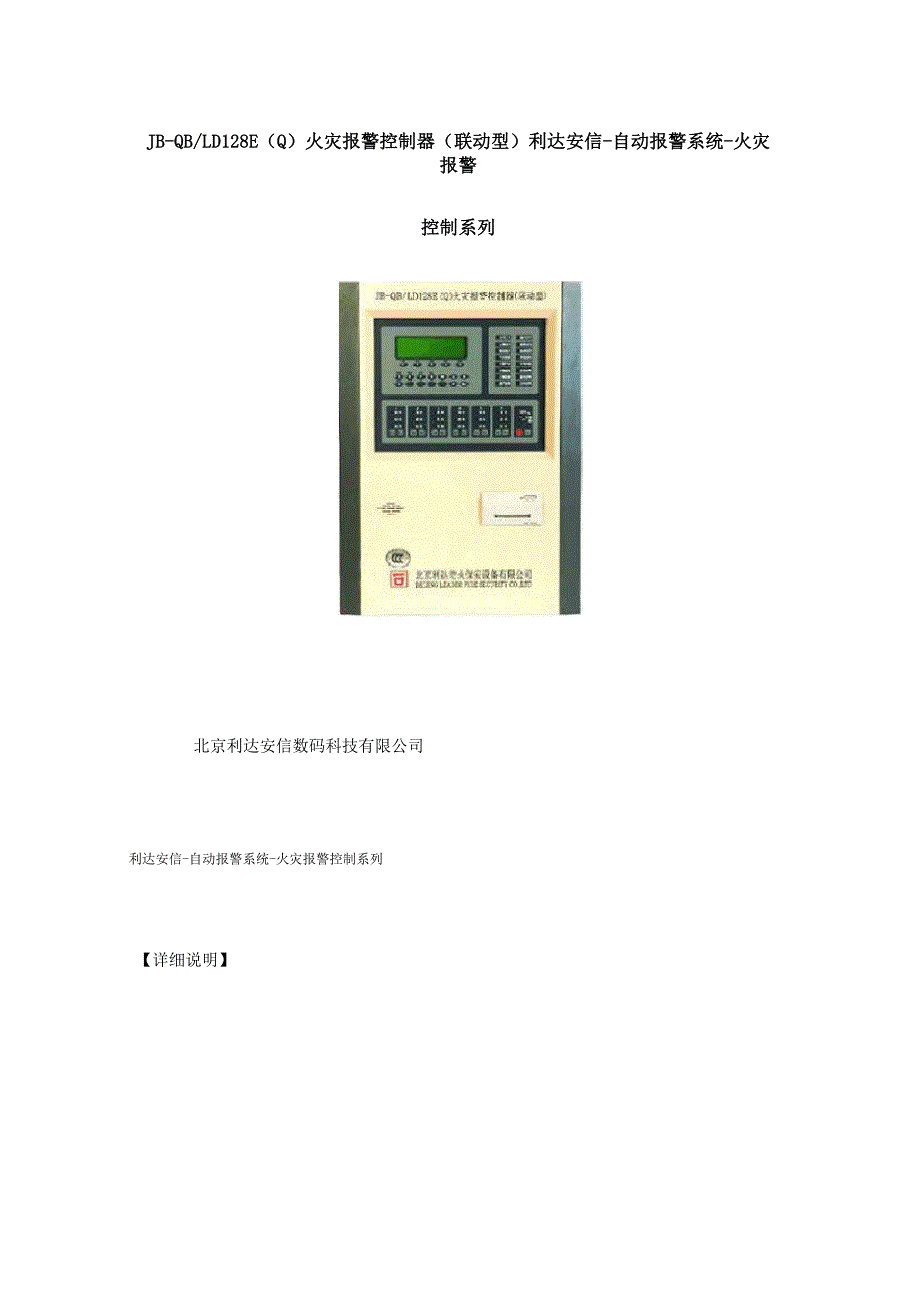

JB-QB/LD128E（Q）火灾报警控制器（联动型）利达安信-自动报警系统-火灾报警控制系列北京利达安信数码科技有限公司利达安信-自动报警系统-火灾报警控制系列【详细说明】返回〉〉JB-QB/LD128E(Q)火灾报警控制器（联动型）JB-QB/LD128E（Q）智能型中文火灾报警控制器是智能化的 二总线火灾报警控制器，分四个探测回路，最大设备点数 为 4096 点该控制器采用单片机控制技术及多处理器工 作方式，除了可以单独使用外，也可以实现多机无主从方 式组成对等网络，相互实现冗余备份该系统配合我公司LD3000E系列探测器，LD6800E系列控制模块及其它相关设备，广泛应用于大、中型消防工程项 目经过中国消防产品质量认证委员会及质控中心依照GB4717-93和GB16806-1997标准的检验，取得消防产品安 全认证标志功能： <> 采用无主从方式的对等网络架构设计，每台控制器可 显示网络内所有设备工作情况可实现多机冗余备份，一 台控制器发生故障，可由其他控制器接管 <> 网络容量：64 台控制器、256 回路、65536 个报警/控 制点、手动控制盘64块（目前最大2048路）>本机容量：4〜16回路、最大4096个报警/控制点、手 动控制盘1块（6路输出）可扩展，单机可带手动控制盘 16块 <> 自有或通过模块，具有 RS232/485 通讯端口；具备标准的EtherNet网络接口，支持TCP/IP协议，可方便联入楼控或其他设备<> 可实现 WEB 远程服务；通过 Internet 实现远程监控<> 可任意采用主机和笔记本方式进行设置<> 采用 CANBus 通讯方式，通讯稳定可靠<> 具有黑匣子功能，存贮1000条数据<> 配合总线设备自动编号；记录烟雾/温度输出曲线和数据；简易方式中文编址；报警灵活阈 值设定 <> 全中文液晶屏显示主要信息与内容，指示灯指示关键状态；中文打印信息输出<> 外部设备可通过总线直接控制，也可通过多线手动盘控制<> 采用回路短路保护和电源短路保护；总线设备混合编址主要技术指标：主电源电压 回路输出电压 回路总数 直接输出接点数 最大总线设备 最大回路输出电流 短路保护电流 静态功耗 保护措施 联动输出 工作环境温度 工作环境相对湿度 储存温度AC 220V±15% 50HzDC 15〜22V4〜16路6组256X 16200mA400mA60W有回路短路保护、电源短路保护壁挂24V/4A柜机24V/10〜30A0〜45°CW95%RH （40±2C）2-40C回路最大长度1500m,如传输距离增大可适当增加导线布线要求线径或加总线中继器二总线与联动总线采用RVS-2X以上（双绞线）DC 24V采用RVS-2X以上（双绞线）安装方式备用电池外形尺寸 重量（壁挂）壁挂/入柜9UDC 12V/ （两节）445mmX610mmX140mm17±0.1kg内容技术参数北京利达JB-QG-LD128E火灾报警控制器（联动型）编程手册版本说明：本版是配合LD128E火灾报警控制器（联动型）的调试而使用，控制器软硬 件都根据调试和使用的实际情况作了相应的升级。
本版调试手册适用于LD128E 监控软件和POT设置软件版本与上一版本（）比较，控制器做出了如下调整：1、使用DOM硬盘替代标准硬盘2、增加软盘驱动器，方便文件的拷贝软件也做出了相应调整，详见《LD128E火灾报警控制器（联动型）使用说明书》版本POT软件做出了一些调整，增加了对打开节点的查看，和快速设置中对区间外设备的操作选择等功能详细参阅有关章节控制器软件附加工具也做了相应的升级，增加了自动设置、节点状态查询、数据文件裁减等功能本手册还增加了对于LD128E控制器自动设置功能的实现相应介绍，以及控 制器简易编址的介绍在附录中列举了控制器的文件系统，并做了详细介绍希望调试人员对新增加和修改部分仔细阅读，并及时反馈信息第一节 系统简介JB-QG-LD128E火灾报警控制器（联动型）（以下简称LD128E）依据国标《GB4717-93》以及《GB16806-1997》设计，并通过了上述两个标准的检测LD128E采用对等网络架构设计，所有内部部件和外部扩展均通过CAN（Con trol Area Net work） Bus网络完成，均是网络上的一个节点，通讯可靠，扩展方便内部部件由以下部分组成：一、主控部分采用嵌入式工业计算机，保证系统在满足设备技术条件的环境下长时间稳 定工作，以及配合显示的器件、存储的器件、输入、打印等器件。
1、主板 （编号：LD128E-E-C00-XXX）2、多功能板 （编号：LD128E-E-C01-XXX）3、 液晶 （编号：LD128E-E-C02-XXX）4、 硬盘（编号：LD128E-E-C03-XXX）5、按键板 （编号：LD128E-E-C04-XXX）6、键盘转接盘 （编号：LD128E-E-C05-XXX）7、贴膜按键 （编号：LD128E-E-C06-XXX）8、打印机 （编号：LD128E-E-C07-XXX）9、液晶升压板（编号：LD128E-E-C08-XXX）10、 软驱 （编号：LD128E-E-C09-XXX）11, DOM （编号：LD128E-E-C10-XXX）二、 驱动部分由1至8块驱动板组成，每个驱动板可输出4个探测回路每个回路可连接256（0-255）个总线设备（探测器、手报、输入输出模块、楼层显示器等）在一台机器内部最多可接8块驱动板（编号：LD128E-E-D00- XXX），总线设备表示为：X X — XXX地址号（00-255）回路号（00-31）总线设备可以为以下几种方式：1、报警类：包括感烟、感温探测器、手报按钮、输入模块等2、 模块类：包括输入、输出模块，广播模块、编码声光报警器等，模块每一个输出均对应一个总线设备编号。
3、 借用类：借用设备为虚拟设备，占用一个总线地址，通常映射多线手动盘的一路输出4、楼层显示器类：可与LD128E系列控制器联接的各楼楼层显示器三、 电源部分电源部分由LD5800E统一提供DC24V电源，通过以下部件转换为DC5V、DC土 12V 及 24V编号：LD128E-E-P00-XXX）四、 辅料部分1、 串口 2 扩展线 （编号：LD128E-E-A00-XXX）2、 12 P 端子 （编号：LD128E-E-A01-XXX）3、 10 P 端子 （编号：LD128E-E-A02-XXX）4、扬声器（编号：LD128E-E-A03-XXX）五、线缆部分1、主板（液晶口）— 液晶(编号:LD128E-E-L00-XXX(C00-C02))2、主板（硬盘口）—硬盘(编号：LD128E-E-L01-XXX (C00-C03))(取 消)3、主板（并口）—打印机(编号：LD128E-E-L02-XXX(C00-C07))4、 主板（串口一）一 多功能板 （编号：LD128E-E-L03-XXX （C00-C01））5、 主板（键盘 口）一键盘转接板 （编号：LD128E-E-L04-XXX （C00-C05））6、 主板（串口二）一CRT （编号：LD128E-E-L08-XXX （C00-C11））7、键盘转接板一按键板 （编号：LD128E-E-L05-XXX （C06-C04））8、多功能板一液晶升压板 （编号：LD128E-E-L06-XXX （C01-C08））9、液晶升压板一液晶 （编号：LD128E-E-L07-XXX （C09-C02））10、主板（软驱口）一软驱（编号：LD128E-E-L08-XXX （C00-C09））注：电源联接线、主备电检测线及CAN通讯总线，无编号，在该线上具有字母标识。
六、整机系统连接图七、接线端子图))0 :55500V4VV2VVVVVVV主备CC5500L0公电检电检常测测HLVVVV2VV共开八、系统调试工具1、调试键盘 （编号：LD128E-E-T00-XXX）该键盘即为计算机标准键盘，插入LD128E-E-C00-XXX （主板）的键盘插口键盘为常用调试工具，在系统的设置和调试中经常需要使用2、调试通讯电缆（编号：LD128E-E-T01-XXX）串行通讯电缆，双端均为九针阴性D型插槽其中，第二、三脚互通，第五脚相连该电缆在控制器设置数据拷贝、保存中需要使用注意：禁止带电拔插电 缆需关闭主机和调试用电脑方能完成操作3、调试用电脑引导盘（编号：LD128E-E-T02-XXX）用该软盘引导调试用电脑后，仅该电脑与控制器相联接用途同LD128E-E-T01- XXX4、控制器备份光盘（编号：LD128E-E-T03-XXX）备份控制器硬盘存放的程序，一旦控制器硬盘数据丢失，可以联上硬盘， 将光盘中内容恢复到硬盘5、设置用鼠标器（编号：LD128E-E-T04-XXX）标准串口鼠标，在控制器中运行设置程序后（中），加快设置速度，使操作 简单第二节 组网说明本节内容仅限于多控制器联网使用，如果系统中使用LD9000、LD5000系列，手动盘也有所涉及。
一、网络节点的划分由于E系统采用对等网络的构架设计，所以每个设备在该网络上都要具有独 无二的网络地址，地址区段划分为主机段地址、驱动板段地址、手动盘段地址 和保留段地址1、 主机段地址网络上的主机(包括LD128E、LD128E (Q)及LD128E (M)均要占用一个地 址，地址段为(00—63 (3FH))在保留段中的240 (F0H)为主机的公共地址 网络上最多可以有64台主机主机网络地址的设定可参照不同型号控制器的使用(调试)说明书对LD128E的设置中要注意将LD128E_E_C01_XXX (多功能板)的拔码开关设为与主 机相同的地址2、 驱动板段地址网络上每块驱动板均占用一个地址，地址段为(64 (40H) —127 (7FH)), 在保留段中的241 (F1H)为驱动板的公共地址网络上最多可以联接64块驱动 板为方便工程调试，每块驱动板实际拔码均为6位(00—63)软件自动识配 本段地址，故而在调试时驱动板拔号为00—63回路号根据驱动板号计算得来例如：第1块驱动板的2回路表示为06回路；第5块驱动板的0回路表示为20回路回路的表示号为两位，对于超过99的回路号在首位借用英文字母表示。
A0〜A9 : 100〜109B0〜B9 : 110〜119C0〜C9 ：120〜129P0〜P5 ：250〜255网络上最多可以有256个回路(00—255 (P5))，因而网络上最大总线设 备数量为256X256 = 65536个3、手动盘段地址手动盘包括LD9000E系列、LD5000E系列产品每个手动盘均有一个网络地址，地址段为(128 (80H)—191 (BFH)),。
