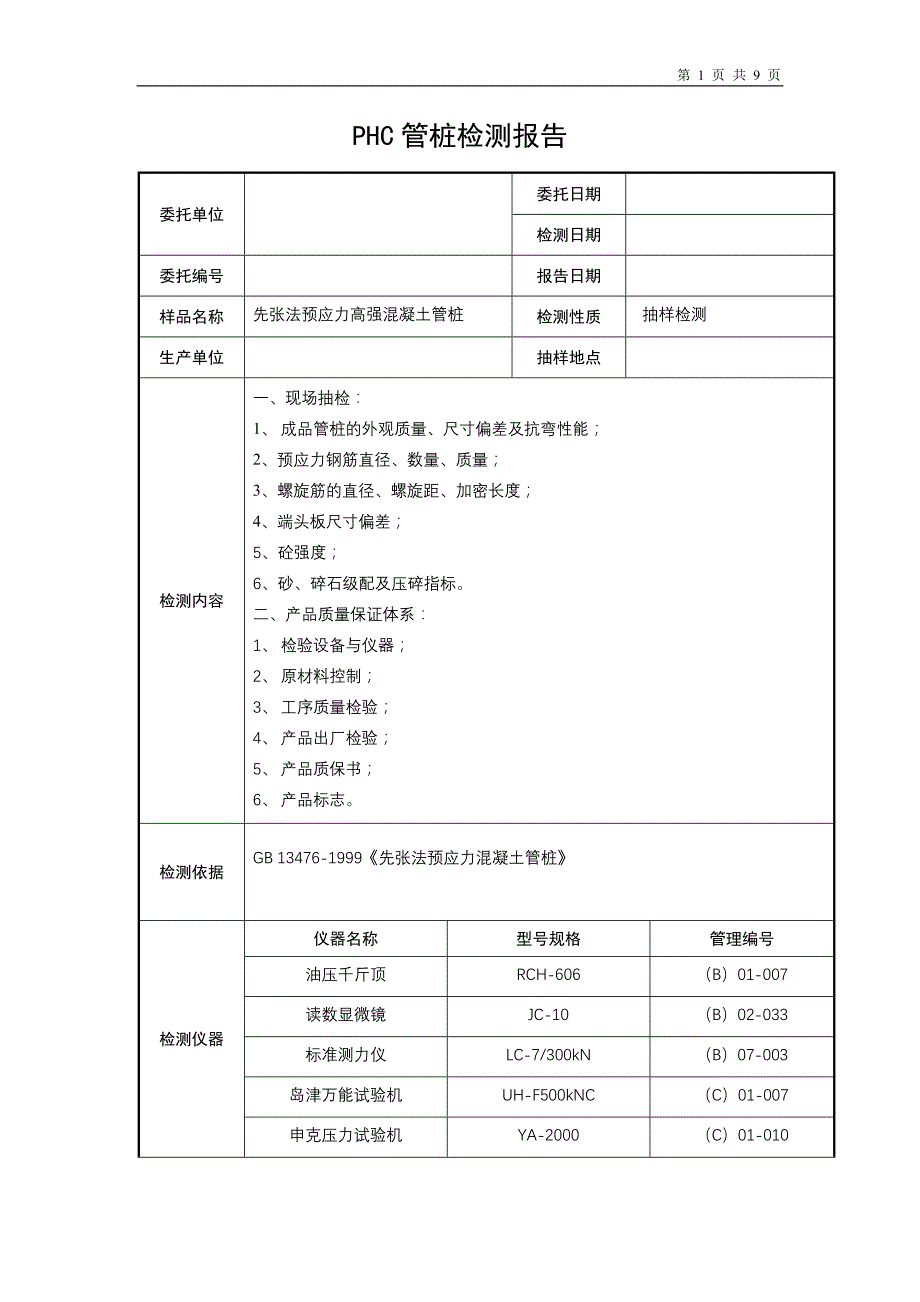

第 1 页 共 8 页PHC 管桩检测报告委托日期委托单位检测日期委托编号 报告日期样品名称 先张法预应力高强混凝土管桩 检测性质 抽样检测生产单位 抽样地点检测内容、、 现场抽检：1、 成品管桩的外观质量、尺寸偏差及抗弯性能；2、预应力钢筋直径、数量、质量；2、 3、螺旋筋的直径、螺旋距、加密长度；4、端头板尺寸偏差；5、砼强度；6、砂、碎石级配及压碎指标 产品质量保证体系：1、 检验设备与仪器；2、 原材料控制；3、 工序质量检验；4、 产品出厂检验；5、 产品质保书；6、 产品标志检测依据 GB 13476-1999《先张法预应力混凝土管 桩》 仪器名称 型号规格 管理编号油压千斤顶 RCH-606 （B）01-007读数显微镜 JC-10 （B）02-033标准测力仪 LC-7/300kN （B）07-003岛津万能试验机 UH-F500kNC （C）01-007检测仪器申克压力试验机 YA-2000 （C）01-010 第 2 页 共 8 页检测结论1、 1、所检 10 根 PHC A500 100 管桩的外观质量和尺寸偏差：符合 GB13476-1999 中一等品指标要求，详见附页表 1；2、 2、PHC A500 100 管桩抗弯性能：符合 GB13476-1999 要求，详见附页表 2；3、 PHC A500 125 管桩配筋：管桩中部箍筋间距以及端部箍筋加密段长度不符合标准设计图集福建省建筑设计《先张法预应力高强混凝土管桩》（DBJT13-57）：闽 02G119 的详图要求，其余项目符合 DBJT13-57 要求，详见附页表 3～4；4、 PHC A500 100 管桩端头板：符合 DBJT13-57 要求，详见附页表 5；5、 预应力钢筋：强度及伸长率符合 YB/T 111-1997 中 1275/1420 等级指标要求，详见附页表 6；6、 砼立方体抗压强度：强度等级符合 C80，符合 GB13476-1999 中预应力高强砼管桩用砼要求，详见附页表 7；7、 碎石级配、压碎指标：该碎石 为（5～25）mm 连续级配，压碎指标 6%，符合GB/T 14685-2001 中Ⅰ类碎石（宜用于强度等级大于 C60 的混凝土）要求，详见附页表 8；8、 砂级配：细度模数 2.7，属于 Ⅱ区中砂，符合 GB13476-1999 要求， 详见附页表9；9、 产品质量保证体系检查结果详见附页表 10；备 注⒈PHC 管桩配筋及端 头板检查参照下列标准设计图集:3、 ⑴国家建筑标准设计《预应力混凝土管桩》(03SG409)⑵福建省建筑设计《先张法预应力高强混凝土管桩》（DBJT13-57）：闽 02G119⒉ 2.该公司依据福建省《先张法预应力高强混凝土管桩 》（DBJT13-57）：闽 02G119 生产管桩。
3. DBJT13-57 标准总说明中加密区长度与 GB13476-1999 规定相同，即1000㎜～1500㎜，但在 PHC500-125-XX 详图中为 1600㎜ ，经标准编制组解释，应以详图为准4.原编号为 CQT0600077 的报告作废，以本 报告为准批准： 审核： 校核： 项目负责：（以下空白） 第 3 页 共 8 页（附 页 1）管桩外观质量及尺寸偏差检测结果表 1型号规格 PHC A500 100样品编号 BYZ06061－1 BYZ06061－2 BYZ06061－3 BYZ06061－4 BYZ06061－5 BYZ06061－6 BYZ06061－7 BYZ06061－8 BYZ06061－9BYZ06061－10外观质量 一等品 优等品 优等品 优等品 优等品 优等品 优等品 一等品 优等品 优等品尺寸偏差 优等品 一等品 优等品 一等品 一等品 一等品 优等品 优等品 合格品 优等品管桩抗弯性能检测结果表 2抗裂弯距(kN·m) 极限弯距(kN·m)管桩规格 样品编号 标准要求实测结果标准要求实测结果抗弯性能检测结论PHC A500 100 8 BYZ06061－1 99.0 123.8 148.0 162.8 合格管桩预应力筋直径、数量检测结果表 3管桩预应力筋检测结果 标准设计图集配筋管桩规格 样品编号根数 直径范围(mm) 03SG409 DBJT13-57BYZ06061－11 圆周 11 根 9.1～9.3BYZ06061－12 圆周 11 根 9.0～9.2PHC A500 125 XXBYZ06061－13 圆周 11 根 9.0～9.310φ9.0 11φ9.0 第 4 页 共 8 页（附 页 2）管桩螺旋筋检测结果表 4检测结果(mm)加密区 非加密区管桩规格 样品编号 螺旋筋规格 长度 平均间距 平均间距BYZ06061－11 φ5.0 1210 55 117BYZ06061－12 φ5.0 1210 48 116PHC A500 125 XXBYZ06061－13 φ5.0 1250 52 117GB13476-1999标准设计图集要求不应小于φ5.0 1000～1500 40～60 最大不超过 110备 注DBJT13-57标准设计图集要求φ5.0标准总说明中加密区长度与GB13476-1999 标准规 定相同，但在PHC500-125-XX详图 中 为 160050 100管桩端板尺寸偏差检测结果表 5PHC A500 100 XX桩端板检测结果 标准设计图集要求样品编号 BYZ06061－14 BYZ06061－15 BYZ06061－16 03SG409 DBJT13-57外 侧平面度(mm) 0.2 0.1 0.2 0.2 0.2外径 D(mm) 499 499 499 499＋(0 ～-1) 499＋(0～0.5)内径 D(mm) 300 300 301 300＋(0 ～-2) 300±(1.0)厚度 t(mm) 15.9 16.0 16.0 20＋(0～不限) 16±(0～0.5) 第 5 页 共 8 页（附 页 3）预应力混凝土用钢棒检测结果表 6样品编号 样品名称 公称直径 （mm） 公称截面积 （mm2） 规定非比例伸长应 力 RP0.2（MPa）抗拉强度（MPa）断后伸长率（%） 结论1490 1515 8.51455 1475 8.5CGS0600008 异形钢棒 9.0 64.01465 1475 8.5指 标要求（1275/1420 等级） ≥1275 ≥1420 ≥5.0依据 YB/T111-1997《预应力混凝土用钢棒》,所检项目符合 1275/1420 等 级指标要求。
混凝土立方体抗压强度检测结果表 7抽样编号 样品编号 抗压强 度（MPa ） 抽样编号 样品编号 抗压强度（MPa） 抽样编号 样品编号 抗压强度（MPa）63.6 85.2 80.381.5 75.2 82.01 CK1061607883.22 CK1061607981.93 CK1061608090.2抗压强度代表值（MPa） 81.5 80.8 84.2抗压强度平均值（MPa） 82.2 抗压强度最小值（MPa） 80.8 结论 强度等级 符合 C80 第 6 页 共 8 页（附 页 4）碎石级配及压碎指标检测结果表 8样品编号CS10600456-1试样总质量（g）筛孔尺寸（mm） 90 75.0 63.0 53.0 37.5 31.5 26.5 19.0 16.0 9.50 4.75 2.36 筛底5000 筛余量 （g） 0 0 0 0 0 0 55 1691 974 1487 766 14 12分计筛余（%） 0.0 0.0 0.0 0.0 0.0 0.0 1.1 33.8 19.5 29.7 15.3 0.3 0.2检测结果累计筛余（%） 0 0 0 0 0 0 1 35 54 84 99 100 100筛分 .试验结 论 依据 GB/T 14685-2001 《建筑用卵石、碎石》，该碎石颗粒级配符合（5～25）mm 连续级配的要求。
样品编号 压碎指标值 δa（％） 压碎指标平均值（％） 指标要求（％） 结 论CS10600456-2 6.6 Ⅰ类 <10CS10600456-3 6.3 Ⅱ类 <20压碎指标CS10600456-4 6.46Ⅲ类 <30该碎石压碎指标符合标准 GB/T 14685-2001 《建筑用卵石、碎石》中Ⅰ类碎石（宜用于 强度等级大于C60 的混凝土）的要求 第 7 页 共 8 页（附 页 5）砂级配检测结果表 9样品编号 试样质量 （g） 筛孔尺寸 （mm） 9.5 4.75 2.36 1.18 0.60 0.30 0.15 细度模数筛余量（g） 0 18 10 43 234 174 18分计筛 余（% ） 0 3.6 2.0 8.6 46.8 34.8 3.6CS60600470-1 500累计筛 余（% ） 0 4 6 14 61 96 992.67筛余量（g） 0 13 10 44 238 173 18分计筛 余（% ） 0 2.6 2.0 8.8 47.6 34.6 3.6CS60600470-2 500累计筛 余（% ） 0 3 5 13 61 96 992.67平 均 值 累计筛余（%） 0 4 6 14 61 96 99 2.7结论 依据 GB/T 14684-2001《建筑用砂》， 该砂属于Ⅱ区中砂0102030405060708090100筛 孔 尺 寸 (mm)累计筛余(%)0.15 0.30 0.60 1.18 4.752.36砂筛分曲线 第 8 页 共 8 页（附 页 6）产品质量保证体系检查结果表 10检查内容 检查结果检测设备、计量器具性能、准确度应符合现行标准中的技术条件及其它有关规定的要求符合要求。
建立检测设备、计量器具台帐 、档案和周 检计划，并按规定进行检定或校准，周期符合有关 规定，有法定计量部门有效合格证和明显的标识自校记录不完整，未注明自校所使用的仪器检验设备 与仪器检测设备运转良好，有运行及 维护保养记录 符合要求有建立砂、石、钢筋、辅助材料进厂分类台帐和检验或验证台帐符合要求有砂、石 、钢 筋、辅助材料生产单位按批提供的材料质量保证书无砂、石质量保证书按规定对各种材料进行检验或验证，并有原始 记录符合要求检验或验证不合格的材料不得使用 符合要求原材料控制进厂的各种材料应按质分别存放， 现场标识清晰，标识的内容齐全符合要求按规定要求对关键质量控制点进行质量检验，检验项目、检验频次应符合要求符合要求工序质量检验 关键质量控制点检验记录齐全经检验后的产品应有标识符合要求按现行标准及有关规定进行检验，检验项目、原始记录、检验报告齐全检验原始记录内容不完整经检验不合格产品不得出厂 符合要求产品出厂 检验建立产品检验和产品出厂台帐 符合要求产品质保书每批出厂产品有质量保证书，质量保证书的内容真实，并符合有关规定符合要求产品标志产品的明显部位应有产品标志， 标志内容应符合现行标准符合要求。
